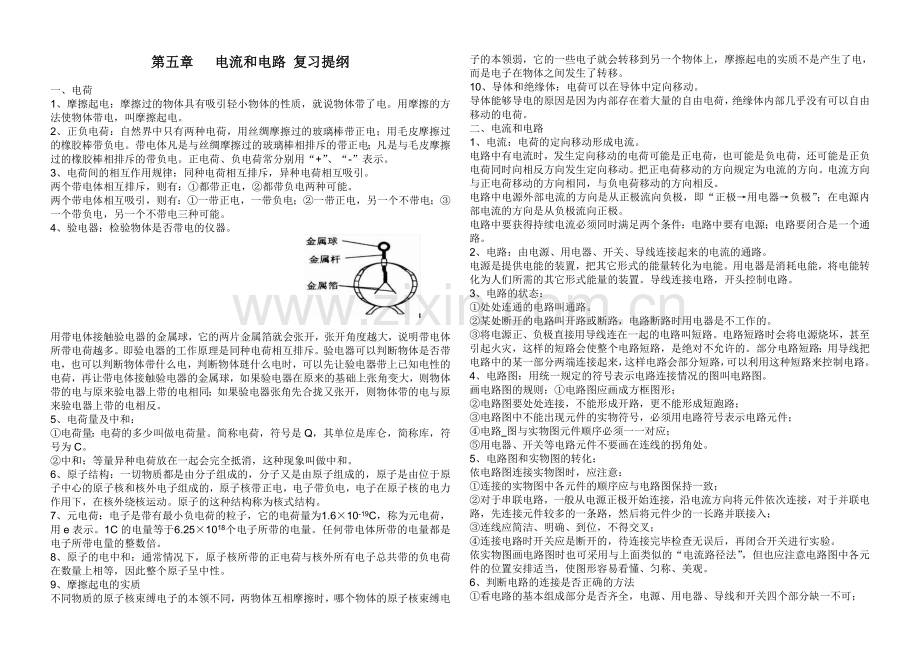

第五章 电流和电路 复习提纲一、电荷1、摩擦起电：摩擦过的物体具有吸引轻小物体的性质，就说物体带了电。用摩擦的方法使物体带电，叫摩擦起电。2、正负电荷：自然界中只有两种电荷，用丝绸摩擦过的玻璃棒带正电；用毛皮摩擦过的橡胶棒带负电。带电体凡是与丝绸摩擦过的玻璃棒相排斥的带正电；凡是与毛皮摩擦过的橡胶棒相排斥的带负电。正电荷、负电荷常分别用“+”、“-”表示。3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。两个带电体相互排斥，则有：都带正电，都带负电两种可能。两个带电体相互吸引，则有：一带正电，一带负电；一带正电，另一个不带电；一个带负电，另一个不带电三种可能。4、 验电器：检验物体是否带电的仪器。 用带电体接触验电器的金属球，它的两片金属箔就会张开，张开角度越大，说明带电体所带电荷越多。即验电器的工作原理是同种电荷相互排斥。验电器可以判断物体是否带电，也可以判断物体带什么电，判断物体琏什么电时，可以先让验电器带上已知电性的电荷，再让带电体接触验电器的金属球，如果验电器在原来的基础上张角变大，则物体带的电与原来验电器上带的电相同；如果验电器张角先合拢又张开，则物体带的电与原来验电器上带的电相反。5、电荷量及中和：电荷量：电荷的多少叫做电荷量。简称电荷，符号是Q，其单位是库仑，简称库，符号为C。中和：等量异种电荷放在一起会完全抵消，这种现象叫做中和。6、原子结构：一切物质都是由分子组成的，分子又是由原子组成的，原子是由位于原子中心的原子核和核外电子组成的，原子核带正电，电子带负电，电子在原子核的电力作用下，在核外绕核运动。原子的这种结构称为核式结构。7、元电荷：电子是带有最小负电荷的粒子，它的电荷量为1.610-19C，称为元电荷，用e表示。1C的电量等于6.251018个电子所带的电量。任何带电体所带的电量都是电子所带电量的整数倍。8、原子的电中和：通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，因此整个原子呈中性。9、摩擦起电的实质不同物质的原子核束缚电子的本领不同，两物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上，摩擦起电的实质不是产生了电，而是电子在物体之间发生了转移。10、导体和绝缘体：电荷可以在导体中定向移动。导体能够导电的原因是因为内部存在着大量的自由电荷，绝缘体内部几乎没有可以自由移动的电荷。二、电流和电路1、电流：电荷的定向移动形成电流。电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正负电荷同时向相反方向发生定向移动。把正电荷移动的方向规定为电流的方向。电流方向与正电荷移动的方向相同，与负电荷移动的方向相反。电路中电源外部电流的方向是从正极流向负极，即“正极用电器负极”；在电源内部电流的方向是从负极流向正极。电路中要获得持续电流必须同时满足两个条件：电路中要有电源；电路要闭合是一个通路。2、电路：由电源、用电器、开关、导线连接起来的电流的通路。电源是提供电能的装置，把其它形式的能量转化为电能。用电器是消耗电能，将电能转化为人们所需的其它形式能量的装置。导线连接电路，开头控制电路。3、电路的状态：处处连通的电路叫通路。某处断开的电路叫开路或断路，电路断路时用电器是不工作的。将电源正、负极直接用导线连在一起的电路叫短路。电路短路时会将电源烧坏，甚至引起火灾，这样的短路会使整个电路短路，是绝对不允许的。部分电路短路：用导线把电路中的某一部分两端连接起来，这样电路会部分短路，可以利用这种短路来控制电路。4、电路图：用统一规定的符号表示电路连接情况的图叫电路图。画电路图的规则：电路图应画成方框图形；电路图要处处连接，不能形成开路，更不能形成短跑路；电路图中不能出现元件的实物符号，必须用电路符号表示电路元件；电路 图与实物图元件顺序必须一一对应；用电器、开关等电路元件不要画在连线的拐角处。5、电路图和实物图的转化：依电路图连接实物图时，应注意：连接的实物图中各元件的顺序应与电路图保持一致；对于串联电路，一般从电源正极开始连接，沿电流方向将元件依次连接，对于并联电路，先连接元件较多的一条路，然后将元件少的一长路并联接入；连线应简洁、明确、到位，不得交叉；连接电路时开关应是断开的，待连接完毕检查无误后，再闭合开关进行实验。依实物图画电路图时也可采用与上面类似的“电流路径法”，但也应注意电路图中各元件的位置安排适当，使图形容易看懂、匀称、美观。6、判断电路的连接是否正确的方法看电路的基本组成部分是否齐全，电源、用电器、导线和开关四个部分缺一不可；仪表接法是否符合其使用规则和要求；电路是否有短路现象，是否会烧坏仪表、用电器或电源；电路是断路现象，是否会造成仪表或用电器不起作用；电路的连接是否符合题意要求，各元件能否起到预期的作用。三、串联和并联1、串联：电路元件逐个顺次首尾相连接的电路连接方式叫做串联。开关和秘控制的用电器是串联的。串联电路的特点：电路不分叉，电流只有一条路径，电流依次流经各用电器，只要有一处发生开路，电路中就没有电流，其它用电器都不能工作。即串联电路中一个开关可以控制所有用电器。2、并联：将用电器不分先后，并列连在电路两端的电路连接方式叫做并联。并联电路的特点：电路分叉，干路有若干支路，电流有若干条通路，干路中的电流分别通过各支路用电器，一条支路上的用电器不能工作，不影响其他支路的用电器工作。干路上的开关控制所有的用电器，支路上的开关只控制本支路上的用电器。 S S L1 L1 L2 L2 串联电路 并联电路 3、串、并联电路的识别用电器连接法：用电器逐个顺次连接且互相影响的是串联；用电器并列连接且各自独立工作互相不影响的是并联。电流路径法：凡是电路中电流只有一条路径的，一定是串联；电路中有两条或两条以上路径的是并联。描点法：对于比较复杂的电路，有时不能辨别电流的路径可以通过描点。描点的原则：凡是用导线直接相连的点都可视为同一点。如果电路元件连在同一点上，则是并联，否则是串联。用电器断路法：把电路中的某一用电器断开，如果其他用电器不受影响，仍能正常工作，则这些用电器是并联的，否则是串联的。电流规律法：如果题目中给出了电流，还可以利用串、并联电路的电流特点来判断。前三种方法适用于判断电路图中各用电器的连接情况，第四种方法适用于实际电路中用电器的连接情况，如判断家庭电路用电器的连接情况、判断马路上路灯的连接情况等。四、电流的强弱1、电流：电流是表示电流强弱的物理量。用I表示，单位是安培，简称安，符号是A。2、电流表：用来测量电流的仪表。在电路中的符号是 A 3、 电流表的使用：电流表接入电路时应和被测用电器串联；让电流从正接线柱流进，从负接线柱流出；电路中电流不要超过电流表量程；绝不允许将电流表直接连到电源两极上，这样如同短路，会很快将电流表烧坏，甚至损坏电源。4、 电流表的读数：明确电流表的量程；确定电流表的分度值；接通电路后看电流表的指针总共向右偏过了多少个小格。五、探究串、并联电路的电流规律1、串联电路的电流特点：串联电路中电流处处相等，I1=I2=In。电流表接在任何位置读数都相等，可以说电流表测的是各用电器的电流或电路中的电流。2、并联电路的电流特点：并联电路中干路电流等于各支路电流之和，I=I1+I2+I3+In。电流表接在不同的位置瓬数不同，测不同的电流。电流表接在干路上测干路的电流，接在支路上测的是支路上的电流。
