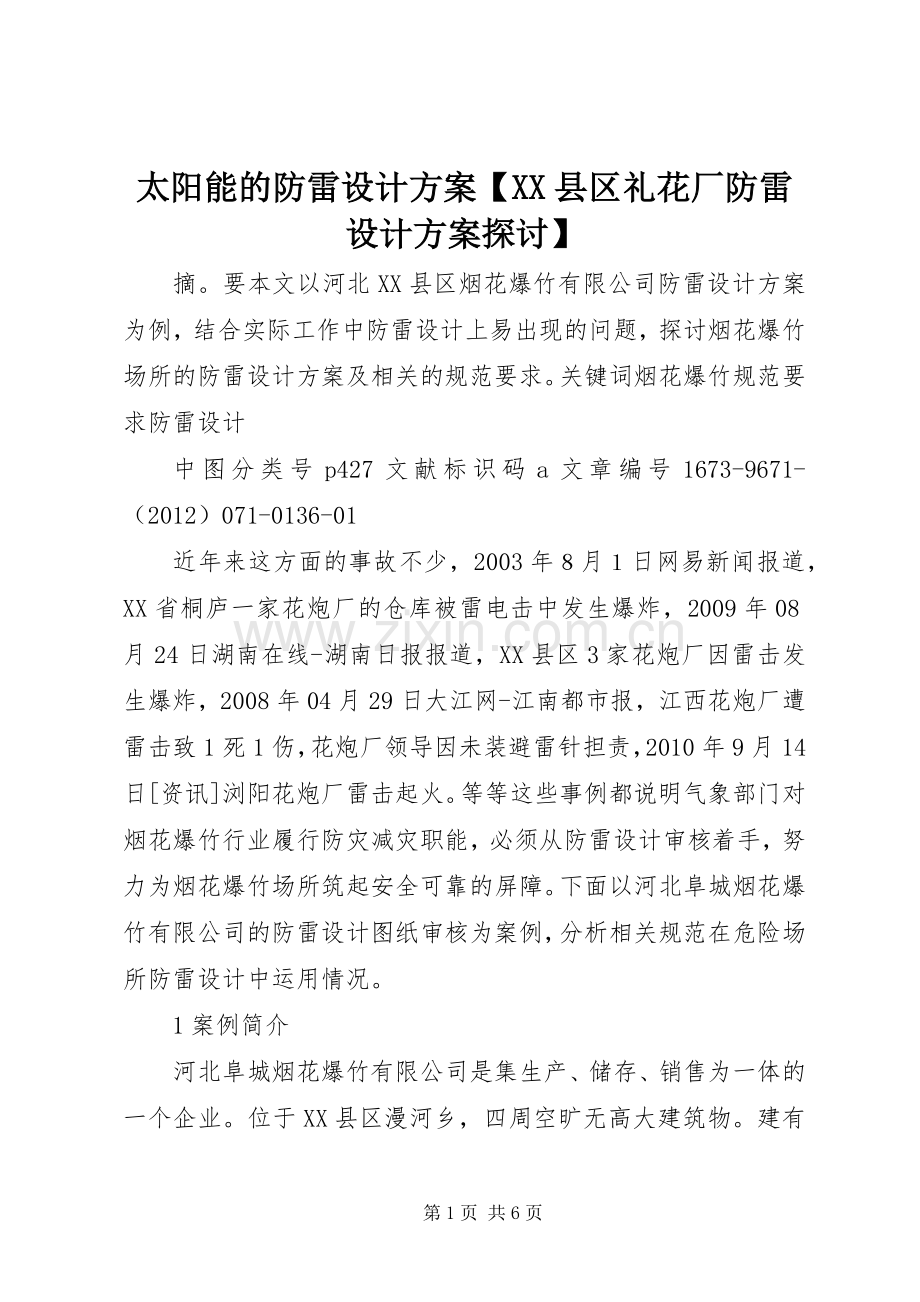

太阳能的防雷设计实施方案【XX县区礼花厂防雷设计实施方案探讨】.docx_第1页
第1页 / 共6页
太阳能的防雷设计实施方案【XX县区礼花厂防雷设计实施方案探讨】.docx_第2页
第2页 / 共6页
太阳能的防雷设计实施方案【XX县区礼花厂防雷设计实施方案探讨】.docx_第3页
第3页 / 共6页
太阳能的防雷设计实施方案【XX县区礼花厂防雷设计实施方案探讨】.docx_第4页
第4页 / 共6页
太阳能的防雷设计实施方案【XX县区礼花厂防雷设计实施方案探讨】.docx_第5页
第5页 / 共6页
点击查看更多>>
资源描述

1、太阳能的防雷设计方案【XX县区礼花厂防雷设计方案探讨】 摘。要本文以河北XX县区烟花爆竹有限公司防雷设计方案为例,结合实际工作中防雷设计上易出现的问题,探讨烟花爆竹场所的防雷设计方案及相关的规范要求。关键词烟花爆竹规范要求防雷设计 中图分类号p427文献标识码a文章编号1673-9671-(2012)071-0136-01 近年来这方面的事故不少,2003年月日网易新闻报道,XX省桐庐一家花炮厂的仓库被雷电击中发生爆炸,2009年08月24日湖南在线-湖南日报报道,XX县区3家花炮厂因雷击发生爆炸,2008年04月29日大江网-江南都市报,江西花炮厂遭雷击致1死1伤,花炮厂领导因未装避雷针担责

2、,2010年9月14日资讯浏阳花炮厂雷击起火。等等这些事例都说明气象部门对烟花爆竹行业履行防灾减灾职能,必须从防雷设计审核着手,努力为烟花爆竹场所筑起安全可靠的屏障。下面以河北阜城烟花爆竹有限公司的防雷设计图纸审核为案例,分析相关规范在危险场所防雷设计中运用情况。 1案例简介 河北阜城烟花爆竹有限公司是集生产、储存、销售为一体的一个企业。位于XX县区漫河乡,四周空旷无高大建筑物。建有六座烟花爆竹a级成品库,用于储存烟花爆竹;有药区六十座工房,分别是混药工房和半成品中转站。1-3号a级成品库长、宽、高是36.0*10.0*5.5米,4-6号a级成品库长、宽、高是40.0*10.0*5.0米;有药

3、区六十座工房长、宽、高是3.0.*3.0*3.0米。成品库均为金属屋面,门窗为金属材料;有药区车间屋面为混凝土结构,门窗为木质材料。成品库区内总配电由架空线引入,再由穿pvc管引入库房。六库房内有照明设备及六个室内探头,室外东南角、西北角及大门处各一室外探头。有药区工房均无强电系统、无弱电系统、无金属管道。 2防雷分类 建筑物防雷规范gb50057-94(2000版)的第2.0.2条第一项之规定:内存储炸药库房为第一类防雷建筑。河北阜城烟花爆竹有限公司的六座烟花爆竹a级成品库和有药区a级六十座工房,应划分为一类防雷建筑物。为确保炸药库安全,应严格按照第一类防雷建筑物要求采取防雷措施设计。 3设

4、计内容和依据 3.1设计内容 烟花爆竹场所的防雷工程是一项综合性的系统工程,它设计应该包括以下几个方面: 防直击雷设计。就是拦截建筑物上空的闪电。 均压设计。即保持电位均衡,含建筑物内各金属导体的等电位连接和信息技术设备及网络系统的等电位连接。 接地设计。即将雷电能量向大地泄放的必由之路。 防雷电感应设计。对于强电和弱电系统安装电泳保护器,防止感应雷电流对设备的破坏。 3.2设计依据 1)国家标准建筑物防雷设计规范gb50057-94 2)民用爆破器材工程设计安全规范gb50089-2007 3)国家标准防止静电事故通用导则gb12158-90 4设计方案 4.1直击雷防护 直击雷是雷电直接击

5、在建筑物上,产生电效应、热效应和机械效应,致使建筑物及建筑物内遭受火灾。按照建筑物防雷规范的第3.2.1条第一项规定:一类防雷建筑物应装设独立避雷针或架空避雷线(网),使被保护的建筑物及突出屋面的物体均处于接闪器的保护范围内。 河北XX县区烟花爆竹有限公司六座成品库房是金属屋面,但厚度毫米,不宜做接闪器,所以库房和有药区六十座工房均应采用独立避雷针保护。由于1-3X成品库是连在一起的,我们采用架空避雷线来保护这三个库房;4-6X成品库是分开的,因此我们分别采用两只等高避雷针来保护;有药区六十座工房采用单针保护。避雷针的高度用“滚球法”计算。 4.2防感应雷、防静电接地设计 4.2.1防感应雷接

6、地设计 由于雷电放电时,巨大的冲击雷电流在邻近的导体上感应出很高的电动势。雷电感应引起的高电动势若不及时泄入地下,可能产生放电火花,引起火灾、爆炸或造成触电事故。 根据建筑物防雷规范的第3.2.2条第一项规定,本案例未设计防感应雷措施如下: 库房的金属门、窗,必须做防雷电感应接地。做法是用20*2镀锌扁铁将金属门、窗与环形接地体作等电位连接。 库区内总配电由架空线引入,再由穿pvc管引入库房。库房内有照明设备及六个室内探头,室外东南角、西北角及大门处各一室外探头。 为防止雷电流侵入对设备及库房造成伤害,本案例的设计如下: 在总配电处加装第一级电源浪涌保护器,要求标称放电电流in不小于50ka。

7、 总配电室及库房设备间电气线路应为屏蔽电缆,且每隔15m与接地装置可靠连接;信号线路截面积应不小于1.5mm2,线路埋地应不小于0.7m。 所有电气设备前应加装电源浪涌保护器,探头前应加装信号浪涌保护器。 4.2.2防静电接地设计 图1库房防静电操作柱 人体静电在易燃易爆场所会产生火灾爆炸事故。因此在进入易燃易爆场所时需消除人体静电。本案例分别在六个成品库房区设计一个消除人体静电操作柱,要求操作柱的接地电阻不大于100.0。做法如图1所示。 5审核情况 5.1接闪方面 1、2、3X库房采用架空避雷线保护,根据公式计算,两给支撑金属杆和避雷线的高度设计合理,考虑了避雷线的悬垂。 4、5、6X库房

8、分别用两支等高避雷针保护,根据公式hx=hr-,计算得双针高度均符合规范要求。 5.2防感应雷接地方面 库房的金属门、窗做了防感应雷接地,用20*2镀锌扁铁将金属门、窗与环形接地体作等电位连接。但是以避雷针引下线为轴心半径3米的圆柱形空间应视为不安全保护空间。所以建筑物的出入口、小路与避雷针的安全距离应不小于3米,环形接地体过建筑物的出入口、小路时应铺设沥青作绝缘处理。为安全起见,对此处提出审核意见。 参考文献 1国家标准.建筑物防雷设计规范(gb50057-94)2000年版j.北京:中国计划出版社,2001. 2民用爆破器材工程设计安全规范j.gb50089-2007. 3国家标准防止静电事故通用导则gb12158-90. 4梅卫群,江燕如.建筑防雷工程与设计第二版j.气象出版社,2008. 5杨仲江.防雷工程检测审核与验收j.北京:气象出版社,2005.第6页 共6页
