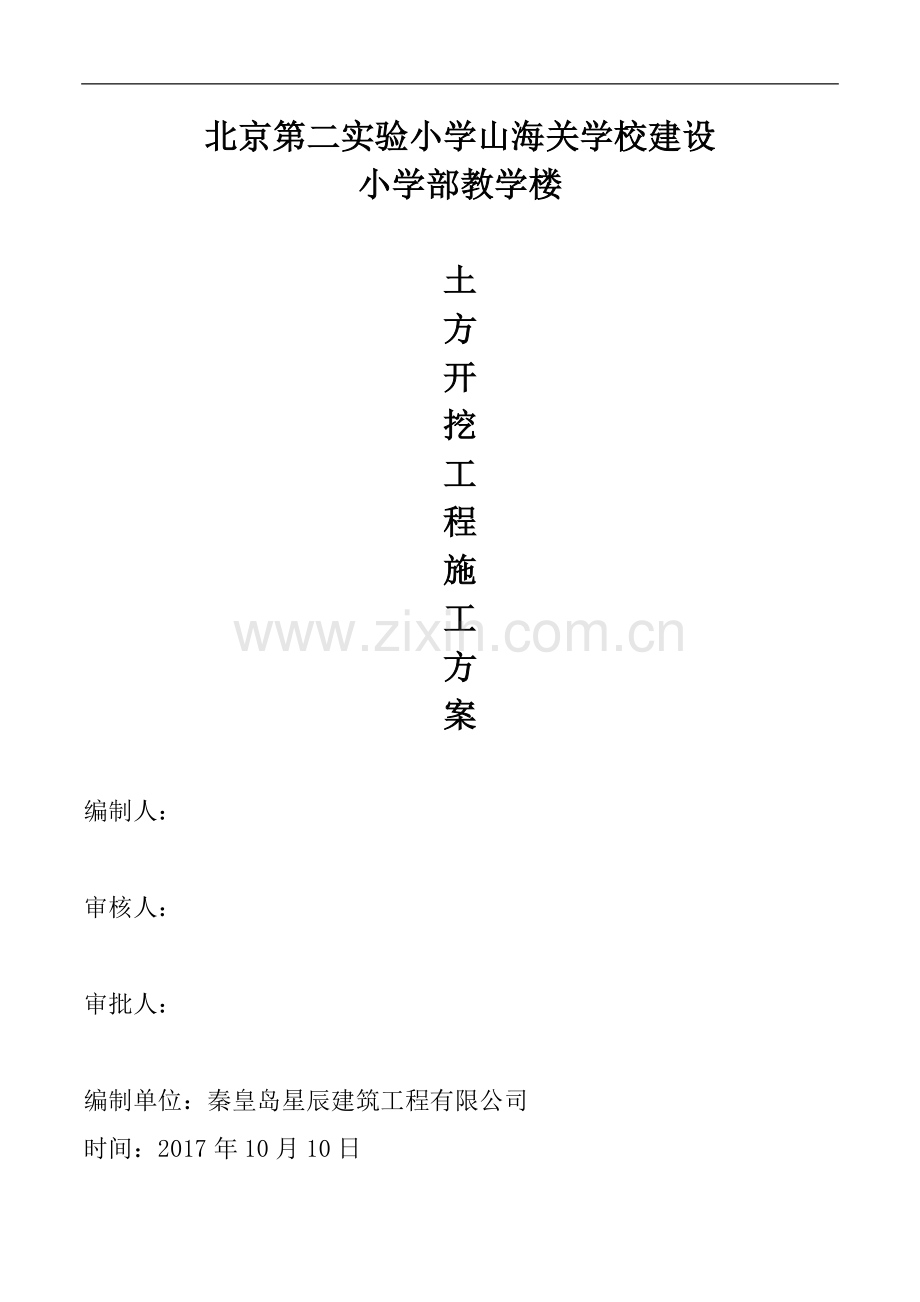

北京第二实验小学山海关学校建设
小学部教学楼

土
方
开
挖
工
程
施
工
方
案

编制人：

审核人：

审批人：

编制单位：秦皇岛星辰建筑工程有限公司
时间：2017年10月10日
一、 工程概况
1、 本工程为秦皇岛市山海关区文化教育广电出版局建设的北京第二实验小学山海关学校教学部教学楼，工程建设地点位于秦皇岛市山海关区；本工程为地上4层，局部架空1层，占地面积为2906.38㎡，总建筑面积为12337.91㎡，总建筑高度为17.30m，规模为24班小班教学楼。
2、 建筑设计使用年限为50年，工程项目等级为中型。
3、 地上建筑耐火等级为二级，半地下架空层耐火等级为一级。
4、 屋面防水等级为Ⅰ级。
5、 抗震设防烈度为6度，防雷类别为二类。
6、 结构类型：框架结构。
二、 编制依据
1.根据设计施工图纸（结构图和建筑图）；
2.根据地勘报告提供参数（《北京第二实验小学山海关学校建设项目岩土工程勘察报告》）；
3.根据现场实际情况。

三、 土方开挖施工准备
(一)施工前准备工作
1.勘察现场，清除地面及地上障碍物（清除障碍物后，地表标高为16.5m）；
2.规划局给与坐标点后，及时导出桩点，做好坐标桩点和标高桩点的保护工作。
3.基坑开挖前根据施工图结构图和勘察报告提供参数确定工程边坡尺寸：
①根据结构图基础图确定：规划给点（建筑外墙皮）至基础边（取大值）为1.5m，预留50cm工作面，根据勘察报告，基底坐落在《全风化混合花岗片麻岩层、强风化混合花岗片麻岩层》，考虑需要用炮锤进行强震，预留50cm滑坡堆积，所以建筑外墙皮至基底尺寸为2.5m。
②根据基础结构图，大面积机械开挖至基底标高12.1m（人工清槽200mm至11.9m，另有部分基底标高为11.75m-11.9m。注：J17和电梯井单独开槽。）开挖高差为4.6m，依据勘察报告，大部分为风化混合花岗片麻岩层，适当减少放坡系数，确定为1：0.7,经计算放坡宽度为3.2m。
③根据①、②两条计算原则，确定开槽放线，槽底线为建筑外墙外反2.5m，上口线为建筑外墙外反5.7m。
4. 根据勘察报告，现场土质坚硬，需用到炮锤辅助施工，因此，会造成工期紧张和安全隐患，要做好安全工作（准备架子管和做好边坡维护）和夜间施工准备（准备好现场照明）。
（二）施工机具、材料准备
1、本工程土方开挖采用机械开挖，采用挖掘机2台，铲车1台，自卸车4辆、炮锤1台。
2、架子管、扣件、白炽灯、电缆、三级箱、电锤4把，镐15把，锹20把，水鞋20双。
（三） 清表
1、凡工程范围内的围墙，体育器材，足球场，篮球场（400mm厚混凝土），树木，升旗台，讲台；全部清除或移植。（已附图）
2、凡工程范围内的表层杂草，块石，杂物，腐殖土，草根，树根等均清除干净，清理至原状土，清除出来的杂物不得随地弃置，用自卸车运出施工现场。
四、 基坑工程的测量施工
1、在进场后首先与建设单位办理坐标桩和高程点的交接及复测工作，然后根据现场情况布设平面控制网和高程控制网；
2、由于本工程占地面积大，设置14处平面临时控制点（控制点均为砂浆稳固的木方上定小钉子），1处高程控制点，14处平面临时控制点必须通视，并做好临时控制点的复测工作；
3、依据场区临时控制桩用经纬仪，对建筑物进行定位放线，建筑物水准基点借用临时平面控制桩，再根据建筑基础图和准备好的计算数据，测放出基槽开挖上口线和槽底线，定位放线经自检后，请监理复验，然后通知建设单位、勘测规划部门验线，合格后用白石灰撒出基坑开挖线；
4、基坑开挖过程中，随时用经纬仪及水准仪控制开挖线及标高。
5、根据图纸设计要求及现场实际情况，北京第二实验小学山海关学校教学部教学楼采用1:0.7的放坡；
6、施测所需的各类数据及施测方法均要有详细的记录，要求做到原始有效，公正和连续，字迹要工整，内容要有可追塑性；
7、建筑物定位放线必须经自检、复测及验收合格后开始开挖。
五、土方开挖工程
1、首先开挖局部架空层部分的基坑，开挖深度为±0.000（绝对标高为17 m）下4.6深，基坑底部的绝对标高为12.1m，挖掘机自西向东进行开挖，基坑采用1:0.7放坡，土方采用二步开挖的方式进行：
①第一步，清理表面杂填土，2台挖掘机，4台自卸卡车,开挖至挖掘机可以独立施工的土层，同时进行槽边安全围护，修整边坡。（完成后，进行标高测量，稍后附：标高测量图）
②第二步，使用1台炮锤和1台挖掘机、2台自卸车配合，继续进行架空层部分土方开挖，另1台挖掘机和2台自卸车配合进行非架空层部分的土方开挖工程。

放坡示意图
③在土方堆场准备1台铲车，进行土方整理工作，以使现场干净整洁。
2、所有开挖后的原土应运至土方堆场堆放，堆放位置距离施工现场200m远，以防止过近堆积对基坑产生影响，影响后续施工；
3、基坑四周5m范围内禁止堆放材料，车辆禁止通行，并做明显警示标牌，以防止对基坑边坡的扰动
4、土方开始施工时，设置临时便道，临时便道坡度不得超过8％
5、在挖掘机挖至最后一步时，测量人员即放出基底坡线及基槽钎控探点位，开始进行基槽钎探施工；
6、钎探完后，进行独立基础和挡墙的放线工作（考虑部分独立基础需人工配合电锤下挖35cm，土质坚硬，因此预留1m工作面），电梯井和J17位置预留工作面1.5米。放线完成后，开始由人工配合电锤挖除20cm预留土体，测量人员跟踪测量，随时校核基底标高。并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底土上行走时，必须垫好木板或厚铁皮，不得扰动基底土；
7、基槽平整完后，配合甲方，监理，设计，勘察做好验槽工作；
8、施工中对标准桩，观测点、管网加以保护，发现古董文物及时申请有关部门处理；
9、为防止地下水及雨水浸泡槽底，沿基坑边30cm外预留50公分宽临时排水沟，且在转角处设临时积水坑，每一坑内配备一台抽水泵，随时抽出坑内积水，在基坑上口边1.5米范围外，四周用土堆高50cm，以防止雨水流入基坑。
10、土方开挖工程允许偏差
项次
项目
允许偏差值（mm）
检验方式
1
标高
+0、-50
水准仪检查
2
长度、宽度
-0
由设计中心向两边拉尺量
3
边坡陡度
不允许
坡度尺检查
六、基坑的防护措施
1、在距基坑边1m周围用中48钢管设置护身栏杆，立杆间距4m，高出自然地平1.8m，埋深0.8m，基坑上口边1m范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌，夜门加设红色灯标志。
2、基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。
3、坑下人员休息要远离基坑边及放坡处，以防不慎。
4、 施工机械一切服从指挥，人员尽量远离施工机械，如有必要先通知操作人员，待回应后方可接近。
