建筑基础土方开挖施工方案.doc

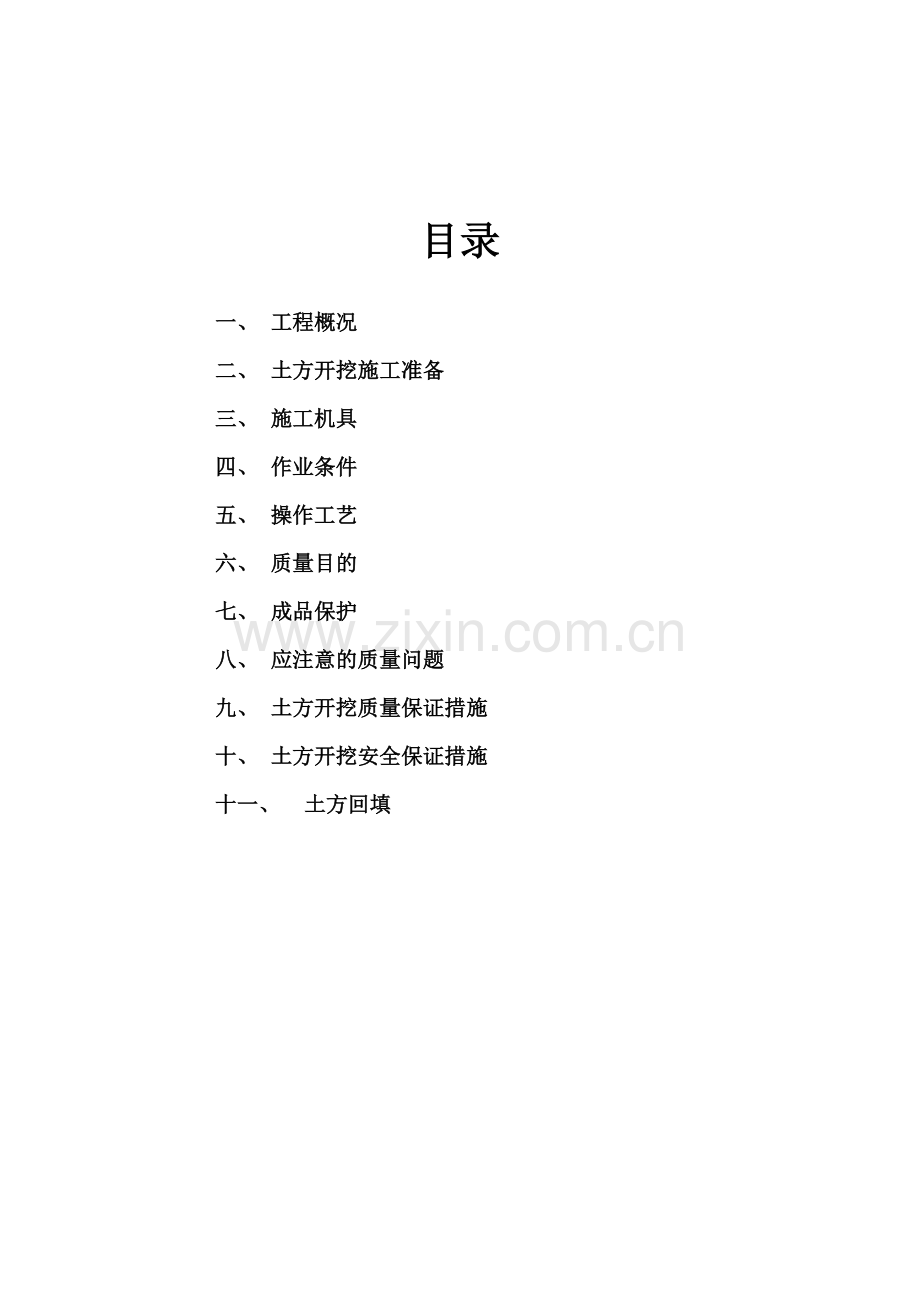

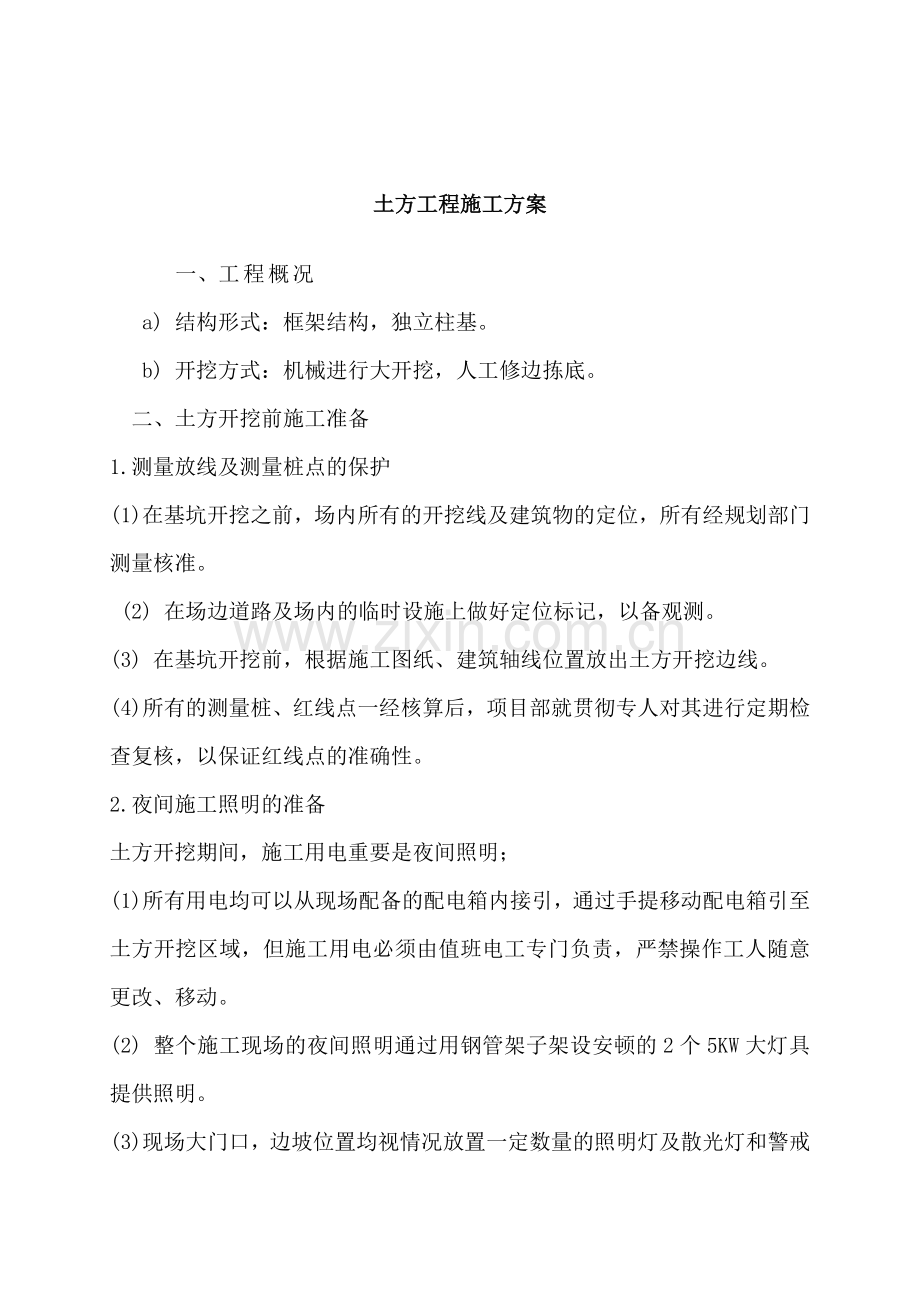

目录一、 工程概况二、 土方开挖施工准备三、 施工机具四、 作业条件五、 操作工艺六、 质量目的七、 成品保护八、 应注意的质量问题九、 土方开挖质量保证措施十、 土方开挖安全保证措施十一、 土方回填土方工程施工方案一、工程概况a) 结构形式：框架结构，独立柱基。b) 开挖方式：机械进行大开挖，人工修边拣底。二、土方开挖前施工准备1.测量放线及测量桩点的保护(1) 在基坑开挖之前，场内所有的开挖线及建筑物的定位，所有经规划部门测量核准。 (2) 在场边道路及场内的临时设施上做好定位标记，以备观测。(3) 在基坑开挖前，根据施工图纸、建筑轴线位置放出土方开挖边线。(4) 所有的测量桩、红线点一经核算后，项目部就贯彻专人对其进行定期检查复核，以保证红线点的准确性。2.夜间施工照明的准备土方开挖期间，施工用电重要是夜间照明；(1) 所有用电均可以从现场配备的配电箱内接引，通过手提移动配电箱引至土方开挖区域，但施工用电必须由值班电工专门负责，严禁操作工人随意更改、移动。(2) 整个施工现场的夜间照明通过用钢管架子架设安顿的2个5KW大灯具提供照明。(3) 现场大门口，边坡位置均视情况放置一定数量的照明灯及散光灯和警戒灯。3.重要机具：挖掘机（带破碎头）、装载机、运送车辆、风镐、尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。4.作业条件：（1）土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的规定，将施工区域内的地上、地下障碍物清除和解决完毕。 （2）建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须通过检查合格，并办完预检手续。（3）场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。（4）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设立明显标志。（5）熟悉图纸，做好技术交底。5.操作工艺5.1工艺流程：拟定开挖的顺序沿灰线切出坑边轮廓线分层开挖修整槽边清底5.2拟定边坡本工程实际开挖深度为-2.2m，工程土质较好，放坡系数拟定为0.5。5.3根据基础和土质以及现场出土等条件，合理拟定开挖顺序，然后再分段分层平均开挖。开挖大面积线型基坑时，沿坑三面同时开挖，挖出的土方装入翻斗车，由未开挖的一面运至弃土地点。5.4开挖基坑或管沟，当接近地下水位时，应先完毕标高最低处的挖方，以便在该处集中排水。开挖后，在挖到距坑底50cm以内时，测量放线人员应配合抄出距基坑底50cm平线；基坑边每隔23m钉水平标高标志。在挖至接近坑底标高时，用尺或事先量好的50cm标准尺杆，随时以水平标高标志上平，校核坑底标高。最后由两端轴线（中心线）引桩拉通线，检查距坑边尺寸，拟定基坑边标准，据此修整坑帮，最后清除坑底土方，修底铲平。5.5基坑、管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。在开挖坑边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于坑边的土方（或材料）应距坑（沟）边沿2m以外，高度不超过l.5m。在柱基周边、墙基或围墙一侧的堆土高度不大于1.0米。5.6开挖基坑的土方，在场地有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。5.7土方开挖一般不宜在雨天进行。否则工作面不宜过大。应分段、逐片的分期完毕。雨天开挖基坑或管沟时，应注意边坡稳定。必要时可适当放缓边坡或设立支撑。同时应在坑外侧围土堤或开挖水沟，防止地面水流入。施工时，应加强对边坡、支撑、土堤等的检查。垫层外预留500宽操作面，操作面内挖排水盲沟，转角或高低差处不大于20M挖一集水井。集水井为直径500、深400土坑。盲沟为300宽、200深土槽,内填碎石，以免不被掩埋并保证坡脚稳定。挖至基底时预留300mm，人工紧随进行清槽，将清除的土方送至反铲半径之内带弃。为保证开挖时及时的排出地下水及地表水，在两端（长轴方向）处各设立一个集水井，方便日后排水。若开挖后遇雨水天气，应采用人工将基槽清理至与原基土土质相同的土层，再用级配砂石添至设计基底标高。6质量标准6.1保证项目：基坑和管沟基底的土质必须符合设计规定，严禁扰动。假如超挖，用级配连砂石夯填或用低标号砼浇筑，做好隐蔽签证。6.2基坑土方允许偏差：（1）底面标高0-50mm（2）底面长宽不应小于设计尺寸7成品保护7.1对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计规定。定位标准桩和标准水准点，也应定期复测检查是否对的。 7.2土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时，与设计单位或建设单位协商采用防护措施，并在施工中进行沉降和位移观测。7.3施工中如发现有文物或古墓等，应妥善保护，并应立即报请本地有关部门解决后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设立的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面批准，施工中应采用措施，以防损坏管线。8应注意的质量问题8.1基底超挖：开挖基坑或管沟均不得超过基底标高。如个别地方超挖时，其解决方法应取得设计单位的批准，不得私自解决。8.2挖土时应防止破坏山体护壁，应事先拟定防止山体护壁损坏的措施。施工中随时观测护壁情况。8.3基底未保护：基坑开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出0.3m厚土层，待做基础时再挖掉。8.4施工顺序不合理；土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。8.5开挖尺寸局限性：基坑或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增长工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。8.6基坑或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。9土方开挖质量保证措施：（1）开工前要做好各种技术准备和技术交底工作。施工技术人员（工长）、测量人员要熟悉图纸，掌握现场测量桩及水准点的位置尺寸，办理验桩、验线手续。（2）施工要配备测量人员进行质量控制。要及时复测灰线，基坑开挖下口线测放到基坑底。及时控制开挖标高，做到5m范围内挖土工作面标高控制桩不少于2个。（3）认真执行开挖样板制，即凡重新开挖边、坡坑底时，由操作技术较好的工人开挖一段时间后，经测量人员或质检人员检查合格后作为样板，继续开挖。施工人员换班时，要交接挖深、边坡、操作方法，以保证开挖质量。（4）认真执行项目部制定的技术、质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商、验桩、验线记录等。10.安全保证措施：（1）开工前要做好各级安全交底工作。根据工程土质条件以及运土路线等特点，制定安全措施，贯彻安全责任、组织职工贯彻贯彻，并定期开展安全活动。（2）如运土车辆需进出大门时应有专人检查车轮是否带泥，并及时清理和做好大门口的清洁工作。（3）工地全封闭施工，大门口设洗车场、排水沟、集水池，车辆出场时必须冲洗干净，方准离开工地，不准将污泥带出门外，影响市容。（4）夜间挖土施工时，应配置足够的灯光照明。（5）为防止边坡塌方，一般严禁在边坡上侧堆土，当在边坡上侧堆置材料及移动施工机械时，应距离边坡上边沿0.8m以外，材料堆置高度不得超过1.5m。（6）阴雨天气，在临时边坡上加盖塑料薄膜，以防止边坡上的土体流失。（7）基坑开挖至设计深度1/2时，基坑周遍用48，厚32mm35mm的26米钢管设立围护栏杆，栏杆以下横杆组成不小于1.2米高，立杆间距不大于3米，所有栏杆均用红白油漆各500mm间隔距离刷为警示杆，并挂警示牌。夜间设立警示灯，以免夜间发生安全事故。土方回填一、土方回填前的准备 1、回填料的拟定 本工程回填料重要运用本工程开挖料，留足回填料。工程师认为不合格的填筑料一律不得使用。 2、标准击实实验 土方回填料拟定后，项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应涉及。土样抽取后送实验室做标准击实实验，拟定最优含水率下的最大干密度。通过实验作出土方回填料的最优含水率、最大干密度。 3、现场碾压实验 标准击实实验完毕后，即在施工现场安排夯实实验。夯实实验的目的：（1）、核查土料压实后是否可以达成设计压实干密度值；（2）、核查压实机具的性能是否满足施工规定；（3）、选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数；（4）、拟定有关质量控制的技术规定和检测方法。 碾压实验在标定的回填区域分别进行，蛙夯夯实遍数从4遍开始用环刀法抽取试样，测定干密度值，达不到规定再夯实6遍、8遍测定直到合格。4、施工前技术交底 土方回填前，由技术部向作业班组质检员进行具体的技术交底，将回填区域进行划分、根据碾压实验拟定的压实参数、施工方法等问题交代清楚。 二、施工部署 本工程回填按施工段的施工顺序进行，为适应主体建筑物的施工及满足建筑物回填需要达成的条件，按每施工段为一填筑段，其填筑速度与建筑物施工速度相匹配，回填作业连续进行。土方回填时，采用两种方案进行，即堆土区一侧采用装载机送土到基坑，另一侧采用小型挖掘机或人工填土，做到两侧同时回填均匀上升。 三、土方回填控制 土方回填过程中，根据实验拟定的土料最佳含水量、摊铺厚度、夯实遍数，对填筑过程进行严格控制。铺土厚度不允许超过经实验拟定的铺土厚度。人工夯实按每层20cm一次性达成规定向前推动，在回填铺土夯实时其推动方向与轴线平行。在降雨前应及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对填土面的淤泥清除，合格后方可继续填筑。在整个回填过程中，设立专人保证观测仪器与测量工作的正常进行，并保护所埋设的测量标志完好。 四、质量检查 1、填筑前，一方面对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。另一方面对测量后的基坑进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填。 2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合监督人员的工作。 3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每层土进行检测，检测合格后把检测资料报送工程师并报请工程师进行抽检，复检合格并经批准后进行下一步土方的回填。 4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达成规定后方可进行回填。 5、在工程师检查后，对不合格的回填土，彻底按工程师的指示进行返工、修理和补强。 6、土方填筑竣工后，一方面对工程所有填筑部位按国家有关规范规程规定的有关内容进行自检，自检合格后报请工程师进行验收。
