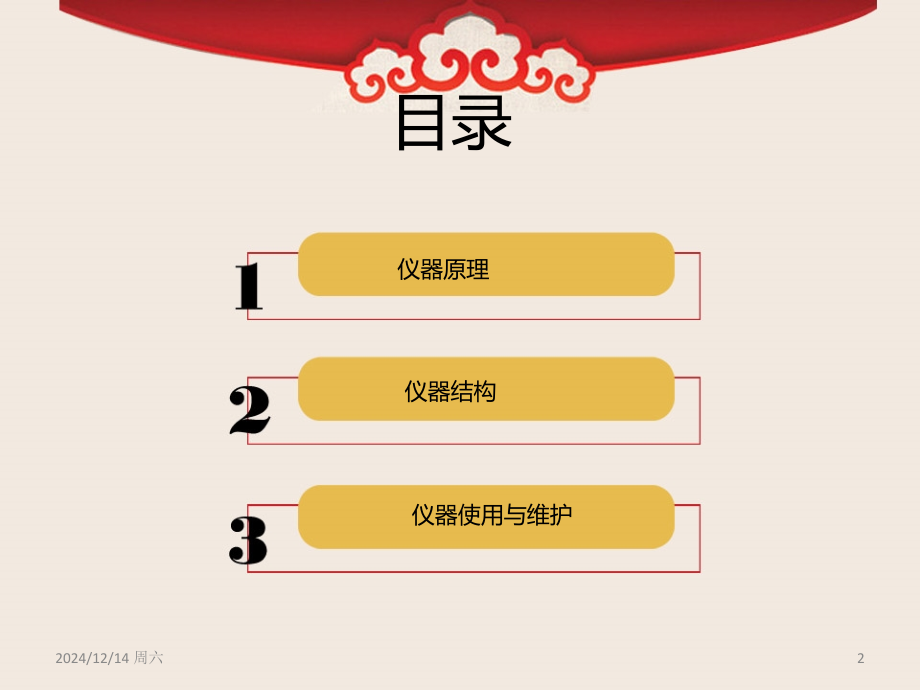

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,智能灰熔点仪的使用与维护,张熠枭,2024/12/14 周六,1,目录,仪器原理,仪器结构,仪器使用与维护,2024/12/14 周六,2,一、设备原理,煤灰熔融性：是在规定条件下得到的随加热温度而变得煤灰变,形、软化和流动特征物理状态。,工业生产的用途：煤灰的熔融温度可反映煤中矿物质在锅炉中,的，动态根据它可以预计锅炉中的结渣和沾污,作用。煤灰的变形温度与锅炉的轻微结渣和其,吸热表面轻微积灰的温度向对应；软化温度与,锅炉大量积灰相对；而流动温度与锅炉内灰渣,呈液态流动或从吸热表面滴下和在燃料床炉栅,上严重结渣的温度相关。,2024/12/14 周六,3,变形温度（,DT),：灰锥尖端开始变园或变弯曲时的温度,软化温度（,ST,）：锥体弯曲至锥尖触及托板或灰锥变成球形时的温度。,灰锥,=,底长。,半球温度（,HT,）：灰锥变形至近似半球时的温度。高,/,底长,=1/2,流动温度（,FT,）：灰锥融化展开成高度在,1.5mm,以下薄层时的温度。,灰锥形状,2024/12/14 周六,4,煤灰熔融性主要取决于煤灰的化学组成和机构，同时它还与测定时炉内的,气氛条件有关。国标中规定：煤灰熔融性可在弱还原性气氛中测定，也可在空,气自由流动的氧化性气氛中测定。在弱还原性气氛中测定的数据比还原性气氛,和氧化性气氛中测定的数据都要低，这与煤灰中的铁在不同的气氛下呈现不同,的价态有关。在氧化性气氛中，铁呈三价，,Fe2O3,的熔点为,1565,；在还原,性气氛中，铁呈金属状态，,Fe,的熔点为,1535,；在弱还原性气氛中,FeO,的熔,点为,1420,，所以在弱还原性气氛中测定的煤灰熔融性数据较低。,所谓弱还原性气氛，是指在,1000,1300,范围内，还原性气体,CO,、,H2,、,CH4,体积百分含量为,10%,70%,，在,1100,以下时，它们与,CO2,的体积比,1,：,1,，氧含量,0.5%,。而在工业锅炉的燃烧室中，一般都形成,CO,、,H2,、,CH4,、,CO2,和,O2,为主要成分的弱还原性气氛，所以煤灰熔融性测定一般在与,之相似的气氛弱还原性气氛中测定。,试验气氛条件,2024/12/14 周六,5,仪器结构,2024/12/14 周六,6,仪器结构,1.,升降电机,2.,丝杆,3.,变压器,4.,高温炉,5.,刚玉件,6.,热电偶,7.,硅钼棒,8.,摄像头,9.,灰锥,10.,刚玉杯,11.,刚玉管,12.,同步电机,2024/12/14 周六,7,炉 膛,硅钼棒,铜连接柱,铝箔圈,2024/12/14 周六,8,加热元件,硅钼棒：负责灰熔点分析仪加热,2024/12/14 周六,9,送样机构,分度盘,定位光槽,变压器,2024/12/14 周六,10,仪器结构,灰锥,观测口,摄像头拍摄口,热电偶,刚玉组件：用于保证高温炉内的气密性和摄像。,2024/12/14 周六,11,刚玉杯,2024/12/14 周六,12,灰锥托盘,4,2,1,3,5,2024/12/14 周六,13,设备使用,设备维护,故障判断,2024/12/14 周六,14,开机,按顺序打开计算机、测试仪主机,点击“硬件调试”；“转盘复位”后，在点击转盘下降，使炉台降下来来。（防止下降光槽出现故障时，升降杆下降过度，碰触开关，造成开关损毁。,如用封碳法实验，则在放样前在刚玉杯中放适当的碳物质,。,将放好灰锥托盘的刚玉杯的炉台升至，炉膛内，开始进行分析,2024/12/14 周六,15,关机,实验结束后，一般可关掉计算机和测试仪主机电源开关，但不要拔掉测试仪主机电源，让风扇继续开半个小时左右，以利于仪器散热，延长其使用寿命。如果要进行第二次实验，需等到炉温降到,200,以下,。,2024/12/14 周六,16,常见故障分析,不加热,硅钼棒断,调压模块坏,2024/12/14 周六,17,常见故障分析,加热功率高,加热速率低于设定值,铜连接柱氧化,2024/12/14 周六,18,常见故障分析,采集灰锥图像与处理图像不符,定位光槽坏,复位光槽损坏,2024/12/14 周六,19,常见故障分析,弱还原性气氛结果不对,系统气密性不对，刚玉组件有裂纹,碳物质成分变化或数量不符合要求,碳物质成分变化或数量不符合要求,2024/12/14 周六,20,祝各位师傅新春快乐！,2024/12/14 周六,21,
