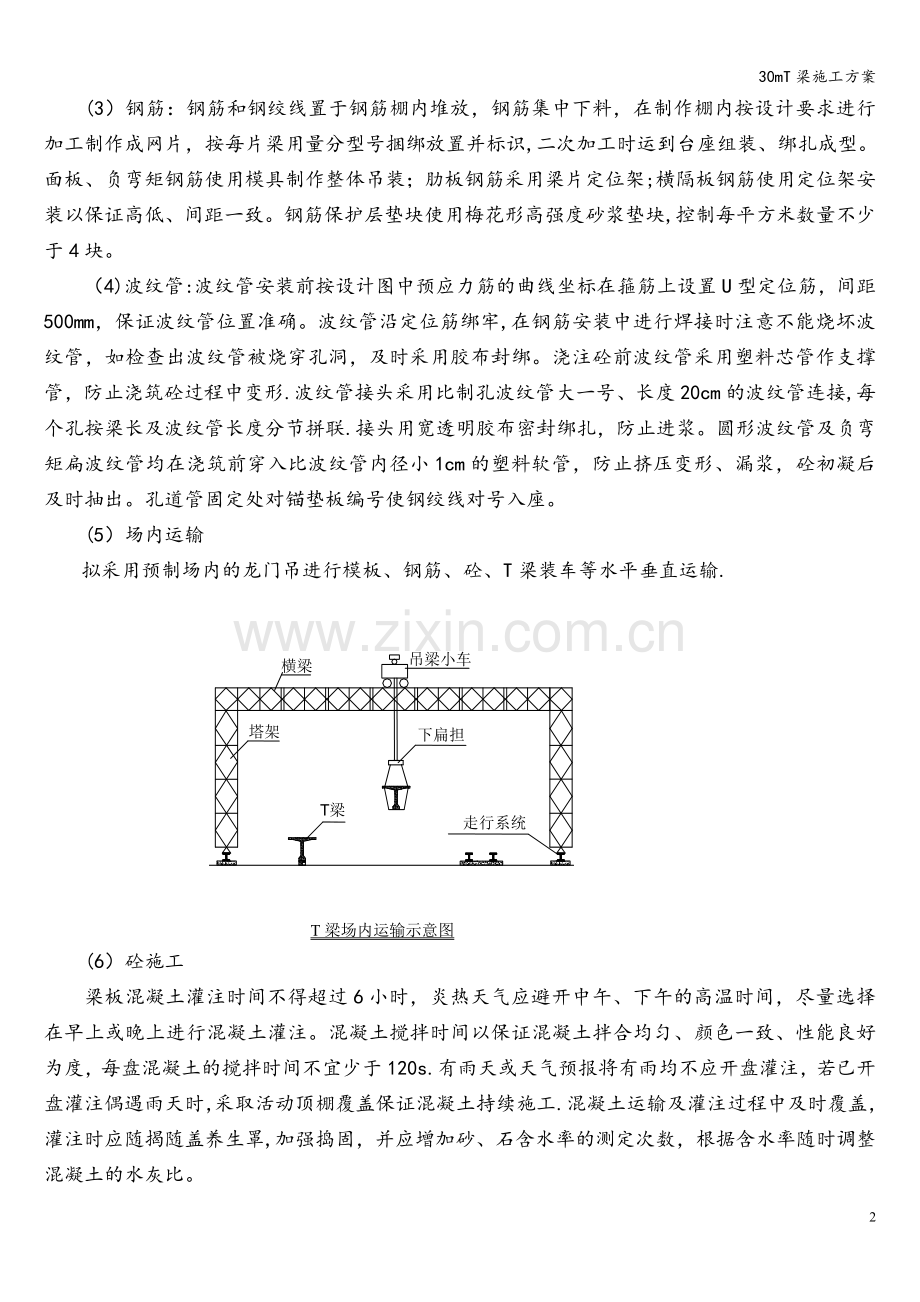

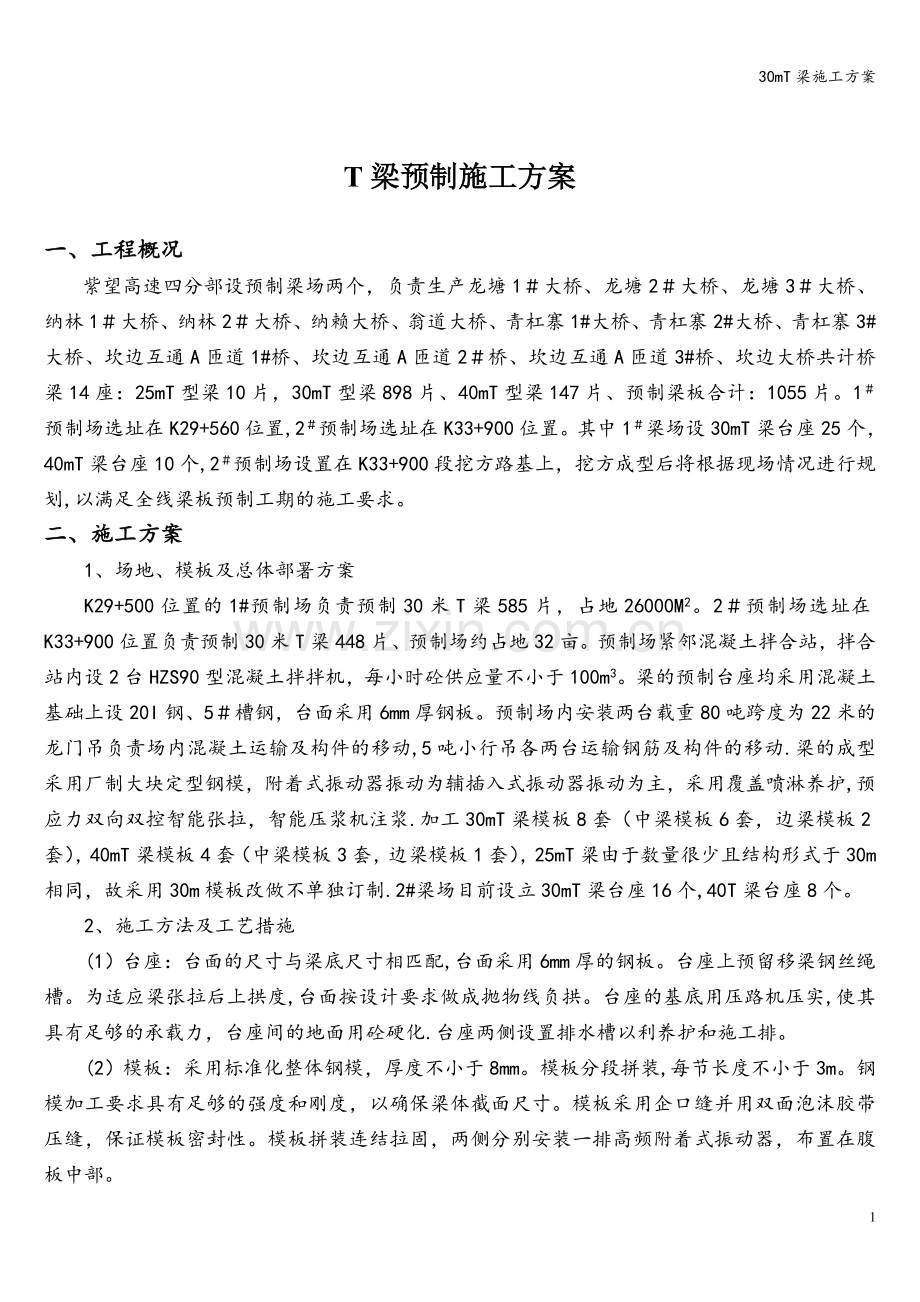

30mT梁施工方案T梁预制施工方案一、工程概况紫望高速四分部设预制梁场两个，负责生产龙塘1大桥、龙塘2大桥、龙塘3大桥、纳林1大桥、纳林2大桥、纳赖大桥、翁道大桥、青杠寨1#大桥、青杠寨2#大桥、青杠寨3#大桥、坎边互通A匝道1#桥、坎边互通A匝道2桥、坎边互通A匝道3#桥、坎边大桥共计桥梁14座：25mT型梁10片，30mT型梁898片、40mT型梁147片、预制梁板合计：1055片。1预制场选址在K29+560位置,2预制场选址在K33+900位置。其中1梁场设30mT梁台座25个，40mT梁台座10个,2预制场设置在K33+900段挖方路基上，挖方成型后将根据现场情况进行规划,以满足全线梁板预制工期的施工要求。二、施工方案1、场地、模板及总体部署方案K29+500位置的1#预制场负责预制30米T梁585片，占地26000M2。2预制场选址在K33+900位置负责预制30米T梁448片、预制场约占地32亩。预制场紧邻混凝土拌合站，拌合站内设2台HZS90型混凝土拌拌机，每小时砼供应量不小于100m3。梁的预制台座均采用混凝土基础上设20I钢、5槽钢，台面采用6mm厚钢板。预制场内安装两台载重80吨跨度为22米的龙门吊负责场内混凝土运输及构件的移动,5吨小行吊各两台运输钢筋及构件的移动.梁的成型采用厂制大块定型钢模，附着式振动器振动为辅插入式振动器振动为主，采用覆盖喷淋养护,预应力双向双控智能张拉，智能压浆机注浆.加工30mT梁模板8套（中梁模板6套，边梁模板2套），40mT梁模板4套（中梁模板3套，边梁模板1套），25mT梁由于数量很少且结构形式于30m相同，故采用30m模板改做不单独订制.2#梁场目前设立30mT梁台座16个,40T梁台座8个。2、施工方法及工艺措施(1）台座：台面的尺寸与梁底尺寸相匹配,台面采用6mm厚的钢板。台座上预留移梁钢丝绳槽。为适应梁张拉后上拱度,台面按设计要求做成抛物线负拱。台座的基底用压路机压实,使其具有足够的承载力，台座间的地面用砼硬化.台座两侧设置排水槽以利养护和施工排。(2）模板：采用标准化整体钢模，厚度不小于8mm。模板分段拼装,每节长度不小于3m。钢模加工要求具有足够的强度和刚度，以确保梁体截面尺寸。模板采用企口缝并用双面泡沫胶带压缝，保证模板密封性。模板拼装连结拉固，两侧分别安装一排高频附着式振动器，布置在腹板中部。(3）钢筋：钢筋和钢绞线置于钢筋棚内堆放，钢筋集中下料，在制作棚内按设计要求进行加工制作成网片，按每片梁用量分型号捆绑放置并标识,二次加工时运到台座组装、绑扎成型。面板、负弯矩钢筋使用模具制作整体吊装；肋板钢筋采用梁片定位架;横隔板钢筋使用定位架安装以保证高低、间距一致。钢筋保护层垫块使用梅花形高强度砂浆垫块,控制每平方米数量不少于4块。（4)波纹管:波纹管安装前按设计图中预应力筋的曲线坐标在箍筋上设置U型定位筋，间距500mm，保证波纹管位置准确。波纹管沿定位筋绑牢,在钢筋安装中进行焊接时注意不能烧坏波纹管，如检查出波纹管被烧穿孔洞，及时采用胶布封绑。浇注砼前波纹管采用塑料芯管作支撑管，防止浇筑砼过程中变形.波纹管接头采用比制孔波纹管大一号、长度20cm的波纹管连接,每个孔按梁长及波纹管长度分节拼联.接头用宽透明胶布密封绑扎，防止进浆。圆形波纹管及负弯矩扁波纹管均在浇筑前穿入比波纹管内径小1cm的塑料软管，防止挤压变形、漏浆，砼初凝后及时抽出。孔道管固定处对锚垫板编号使钢绞线对号入座。(5）场内运输拟采用预制场内的龙门吊进行模板、钢筋、砼、T梁装车等水平垂直运输.T梁场内运输示意图(6）砼施工梁板混凝土灌注时间不得超过6小时，炎热天气应避开中午、下午的高温时间，尽量选择在早上或晚上进行混凝土灌注。混凝土搅拌时间以保证混凝土拌合均匀、颜色一致、性能良好为度，每盘混凝土的搅拌时间不宜少于120s.有雨天或天气预报将有雨均不应开盘灌注，若已开盘灌注偶遇雨天时，采取活动顶棚覆盖保证混凝土持续施工.混凝土运输及灌注过程中及时覆盖，灌注时应随揭随盖养生罩,加强捣固，并应增加砂、石含水率的测定次数，根据含水率随时调整混凝土的水灰比。混凝土的灌注采用连续整体灌注，灌注时采用斜向分段、水平分层的方法。其工艺斜度为3045,水平分层厚度不得大于30 cm，先后两层混凝土的间隔时间不得超过混凝土的初凝时间.灌筑方法：采用料斗对称灌筑。T梁施工工艺按照普通混凝土施工方法进行。梁体混凝土灌筑完毕后，对顶板混凝土表面进行第二次赶光、抹面，保证防水层基面平整。在灌筑梁体过程中，要安排专人负责监视振动器运转情况，另派专人监视模板，避免由于联结螺栓或楔子松动造成模板走形或漏浆。灌筑时混凝土坍落度控制在120160mm，混凝土下落距离不得超过2m,以免离析。梁体混凝土灌筑不应间断,先后灌筑的两部分混凝土的间隔时间不能超过2h。当混凝土施工机具发生故障时，应马上启动备用机具以保证混凝土灌筑施工的连续性。因故障中断时，搅拌出的混凝土滞留时间不得超过45min。在灌筑腹板混凝土时，应防止混凝土散落在翼缘板的模板上。散落在模板上的混凝土应及时清理干净。若此混凝土已经脱水干硬，则应把混凝土清除出并丢弃，以免梁体翼缘板下表面混凝土表面出现皴裂现象.顶板混凝土表面抹平、赶光后要防止人员踩踏，灰浆等杂物不能散落在上面，拔吊孔预埋件及盖养护罩时均不得踩踏在混凝土上。梁体混凝土振捣以插入式振动棒、附着式振动器相结合进行，箱梁底板、顶板混凝土采用插入式捣固棒振捣，腹板混凝土采用30和50型插入式振动棒和附着式振动器振捣.附着式振动器安装在腹板外侧，每间隔1-2m设一个。侧模上的附着式振动器以23个为一组,随着混凝土的灌筑逐步振捣。灌筑人员应注意观察，合理操作,准确及时地开关附着式振动器，以达到有效振捣.插入式振动器宜快插慢拔，移动距离不得大于振捣器作用半径的1。5倍(即30cm），且插入下一层混凝土的深度为510cm.每一振点的振捣延续时间为2030s,以混凝土不再沉落、不出现气泡、表面出现浮浆为度，实际操作中应注意掌握最佳的捣固时间,防止漏捣、欠捣或过捣现象。梁体隔墙倒角及梁端处要用振动棒仔细振捣，防止混凝土出现蜂窝麻面。振捣时要防止钢筋、预埋件、波纹管的变形、移动及松动。顶面浇筑平整后用压条拉压顶板混凝土表面，使其形成0.3cm至0。5cm的齿缝，有助桥面铺装粘结效果。 (7）砼养生混凝土施工后原则上采取土工布覆盖结合自动喷淋养护洒水养生。梁板混凝土根据不同时期的气候采用不同的养护方法,气温较低时采用暖棚保温保湿养护；气温较高时采用透水土工布覆盖洒水养护。洒水次数以混凝土表面潮湿为度.养护时间为7天。(8）张拉a穿束前检查波纹管预留孔道是否通畅，若有杂质或堵塞，则要清除杂物、疏通孔道,再穿钢绞线束,钢绞线按孔位编号分束入孔。b梁体砼强度达到设计的85并达到龄期不小于7天后，采用两端对称双控张拉.张拉：预应力张拉采用智能双控两端对称张拉方法，张拉工作在梁体砼强度合格后进行，张拉工作开始前用探测器检查波纹管预留孔道并用高压风清除孔内的小粒物和水,再穿钢绞线束,钢绞线按孔位编号分束入孔,钢绞线束的运输和入孔均用人工进行，每束510人，约36m一人，用肩扛至梁位.入孔的钢绞线头用特制的套帽或胶布裹住束头，钢绞线束穿过孔道，调整两端工作长度一致时进入张拉。在张拉过程中为避免梁产生裂纹，在张拉时采用2台千斤顶在T梁的两端同时对称张拉,张拉程序按规范要求进行。张拉时以伸长值进行校核，实际伸长值与理论伸长值差控制在6以内。张拉程序0初应力（10控制应力）100张拉控制力（持荷5min）,即张拉至初应力时在预应力钢绞线束两端标画记号，继续超张拉至控制应力的100%,并持荷5分钟。伸长值符合千斤顶张拉力的计算伸长值，进行锚固，放松千斤顶。A、T梁张拉顺序预应力钢束：100%N150%N2100N3100% N2伸长值的计算与量测预应力钢材用应力方法张拉时,应以伸长值进行校核，实际伸长值与理论伸长值差应控制在6以内。后张法理论伸长值的计算：式中：p预应力钢筋张拉端的张拉力，N；l从张拉端至计算截面的孔道长度，m；从张拉端至计算截面曲线孔道部分切线的夹角之和，rad；k-孔道每米局部偏差对磨擦的影响系数；-预应力钢筋与孔道壁的磨擦系数；Eg预应力钢筋的弹性模量,Mpa;Ay预应力钢筋截面面积，mm2.在计算时，首先将每段两端扣除孔道摩阻损失后的拉力求出，然后再计算每段的张拉伸长值。实际伸长值的量测:预应力筋张拉时的实际伸长值l,应在建立初应力后方可开始量测，量得的伸长值，还应加上初应力以下的推算伸长值，后张法尚应扣除混凝土构件在张拉过程中的弹性压缩值，即:式中：l1从初应力到最大张拉应力之间的实测伸长值，m;l2初应力以下的推算伸长值，m；c-张拉过程中混凝土构件的弹性压缩值，m；初应力的取值,一般取张拉控制应力的10%.预应力张拉作业注意事项（1）在任何情况下作业人员不得站在预应力钢束的两端,同时在张拉千斤顶的后面设立防护装置。(2)操作千斤顶人员，应站在千斤顶侧面操作，严格遵守操作规程。油泵开动过程中,不得擅自离开岗位。如需离开必须切断电路.当千斤顶使用超过6个月或300次或在使用过程中出现不正常现象或检修后进行重新校核。（3)张拉时应认真做到孔道、锚环与千斤顶三对中,以便张拉工作顺利进行，并不致于增加孔道磨擦损失。（4）工具锚的夹片要保持清洁和良好的润滑状态.新的工具锚夹片第一次使用前,在夹片背面涂上润滑脂，以后每使用5至10次，应将工具锚上的挡板边同夹片一同卸下,向锚板的锥形孔中重新涂上一层润滑剂,以防夹片在退契时卡住。润滑剂可采用石墨、二硫化钼、石蜡或专用退锚灵。（5)多根钢绞线束夹片锚固体系如遇到个别钢绞线滑移，可更换夹片，用小型千斤顶单根张拉.(6）每次张拉完毕后，应检查T梁端部和其他部位是否有裂缝，并填写张拉记录表。张拉一般故障事故处理措施在张拉过程中，由于各种原因会引起预应力筋断或滑丝，使预应力筋受力不均，甚至使构件不能建立足够的预应力。因此需要限制预应力筋的断丝和滑丝数量。（1)加强对设备、锚具、预应力筋的检查A、千斤顶和油表需按时进行校正，保持良好的工作状态，保证误差不超过规定,千斤顶的卡盘、楔块尺寸正确，没有磨损勾槽和污物以免影响楔紧和退楔。B、锚具尺寸应正确，保证加工精度，锚环、锚塞逐个地进行尺寸检查，有同符号误差的应配套使用，亦即锚环的大小两个孔和锚塞粗细两端，都只允许同时出现正误差或同时出现负误差，以保证锥度正确。C、锚塞应保证规定的硬度值，当锚塞硬度不足或不均,张拉后有可能产生内缩过大甚至滑丝。为防止锚塞端部损伤钢丝，锚塞头上导角应做成圆弧.D、锚环不得有内部缺陷,应逐个进行电磁探伤.锚环太软或刚度不够均会引超锚塞内缩超量。E、预应力筋使用前应按规定检查:钢丝截面要圆，粗细、强度、硬度要均匀;钢丝编束时应认真梳理，避免交叉混乱;清除钢丝表面的油污锈蚀，使钢丝正常楔紧和正常张拉。F、锚具安装位置要准确：锚垫板承压面，锚环、对中套等的安装面必须与孔道中心线垂直；锚具中心线必须与孔道中心线重合。（2）严格执行张拉工艺防止滑丝、断丝A、垫钣承压面与孔道中线不垂直，应当在锚圈下垫薄钢板调整垂直度.将锚圈孔对正垫板并点焊，防止防止张拉时移动。B、锚具在使用前须先清除杂物，刷去油污。C、楔紧钢束的夹片其打紧程度及间距务求一致.D、千斤顶给油、回油工序一般均应缓慢平稳进行。特别是要避免大缸回油过猛,产生较大的冲击振动,易发生滑丝。E、张拉操作要按规定进行，防止钢丝受力超限发生拉断事故。F、在冬季施工时特别是在负温条件下钢丝性能发生了变化（钢丝伸长率减少，弹性模量提高，锚具变脆变硬等）。故冬季施工较易产生滑丝与断丝。建议预应力张拉工作应在正温条件下进行。（3） 滑丝与断丝的处理后张法预应力筋断丝、滑丝限制类别检查项目控制数钢丝束和钢绞线束每束钢丝断丝或滑丝1根每束钢绞线断丝或滑丝1丝每个断面断丝之和不超过该断面钢丝总数的1单根钢筋断筋或滑移不容许滑丝与断丝现象发生在顶锚以后， 处理方法可采用如下方法.A、钢丝束放松。将千斤顶按张拉状态装好，并将钢丝在夹盘内楔紧。一端张拉，当钢丝受力伸长时，夹片稍被带出,这时立即用钢钎卡住夹片螺纹（钢钎可用5mm的钢丝、端部麻尖制成，长2030cm）。然后主缸缓慢回油,钢丝内缩，锚塞因被卡住，并使主缸回油，如此反复进行至锚塞出为至。然后拉出钢丝束更换新的钢丝束和锚具.B、单根滑丝单根补拉。将滑进的钢丝楔紧在卡盘上,张拉达到应力后顶压楔紧.C、人工滑丝放松丝束.安装好千斤顶并楔紧各根钢丝。在钢束的一端张拉到钢丝的控制应力仍拉不出夹片时,打掉一个千斤顶卡盘上钢丝的协作楔子，迫使12根钢丝产生抽丝。这时夹片与锚圈的锚固力部减小了，再次拉夹片就较易拉出。(9)孔道压浆采用智能压浆机进行孔道压浆,并配备能制具有胶稠状水泥浆的拌和设备。压浆料使用合格的成品，并严格按照实验室设计配合比进行配置。压浆前，采用砂轮机切割锚环前端钢绞线，使钢绞线头距离锚环夹片不小于2030mm，用吹入无油分的压缩空气清洗管道。接着用清水冲洗管道,直到将松散颗粒除去及清水排出为止，再以无油的压缩空气吹干管道。用水泥净浆将锚头封好，待水泥净浆强度达到5MPa后即可进行压浆工作。采用水泥净浆作为压浆材料，水泥净浆的28天标养强度不低于50MPa。压浆时梁体混凝土的温度不得低于50C，否则应采取保温措施。当气温高于350C，压浆宜在夜间进行。压浆时掺入0。1铅粉作膨胀剂。压浆前，先压入清水将孔道内残渣冲洗干净,压浆设备采用活塞式压浆泵；压浆顺序采用先压注下层孔道后压注上层孔道，水泥浆由一端压入，另一端冒出浓浆后，关闭冒浆端稳压阀，再继续加压持续不少于2分钟，压浆的最大压力控制在0。5MPa至0.7Mpa之间，关闭压浆端稳压阀并拆除压浆管,压浆完毕。吸浆管灌入水泥浆抽除空气搅拌机拌制水泥浆灌浆泵储浆罐Y型阀孔道注浆真空泵压力表空气滤清器排出空气 (10）移梁 水泥净浆的强度达到设计要求后（以同期试件强度为准),利用场内龙门吊移梁至存梁区。梁板存放重叠层数不超过2层。三、人员、料具、设备配备及工期计划（1)人员配备序号工 种数 量备 注1钢筋工302电焊工123木 工154混凝土工305机械操作工66起重机司机47电 工38普 工20(2)机械设备配备主要机械设备配置表序号设备名称单 位型 号定额产量数 量1混凝土搅拌楼套HZS90150m3/h22龙门吊套80吨43龙门吊套5吨44装载机台ZL5015附着式振动器个3KW1266智能张拉机套YCW25027智能压浆机台28汽车吊台25吨29砂轮切割机台410电焊机台BX2-50010（3)计划工期 开工时间为2017年4月15日,完工时间为2018年1月15日,进度控制120片/月。（4)施工工艺流程施工准备清洁底模、侧模侧端模及端垫板安装钢筋制作结构钢筋绑扎，预埋件设置及波纹管定位浇注梁体混凝土混凝土块试压达到100Rs拆 模波纹管制作压 浆移梁封端结 束混凝土拌和养 护穿钢铰线 束钢绞线制作张拉锚固混凝土试块取样取试件抗压强度满足要求四、安全体系及保证措施1）建立以自检为主的安全保证体系,成立以项目经理为施工安全第一责任人的安全管理组织机构安全管理领导小组,项目部设置安全总监具体负责安全.各架子队成立安全小组，由队长和技术主管任正、副组长,施工员任安全员，把住现场安全关。安全目标：“三无”、“一控”“三消灭”安全领导小组组长：范建波副组长：林波、崔东军安全方针：安全第一，预防为主，综合治理防触电防塌方防高空坠落防淹亡防火灾防交通事故不定期检查 各队正、副队长各队安全员、正、副班长生产安全教育系统安全教育安全管理措施安全奖惩条例安全活动经费消除安全隐患提高预防、预测能力提高安全意识奖 惩兑 现现场安全生产确保施工全过程安全目标实现各工班安全员、安全监督岗岗位安全工作体系安全控制安全责任制安全检查安全工作体系安全教育2)安全生产管理保证措施：经理部成立安全生产领导小组,由经理任组长,副经理、总工任副组长.安质部为专职管理部门，下设专职安全员。架子队设安全生产小组,由队长任小组组长，小组下设专职安全员。（1）按安全保证体系的各职能部门的分工,制定各职能部门安全生产职责，层层进行安全控制，确保安全目标的实现。（2）制定安全生产检查制度：工程施工过程中，由安全领导小组每周进行一次工地安全检查，发现安全隐患及时组织相关部门召开安全会议,将安全事故消灭在萌芽状态.（3)制定安全生产培训制度;组织各类安全培训教育活动，对员工进行安全生产教育和培训，经考核合格后方准上岗。对特殊工种人员进行专门的安全操作培训，经考核合格后，才准其进入操作岗位。特别是针对预制场使用大型起重设备、钢筋加工、临时用电多的特点，我标段将对所有的大型起吊设备进行标定管理、建立使用台账，加强对电焊工、电工的岗前培训，并持证上岗。（4)制定机械、车辆安全生产管理制度；加强工程机械、车辆安全管理工作，所有工程车辆的驾驶员均持证驾驶。建立驾驶员考核制度,对违章人员实行停岗和罚款制度.（5）制定其他与安全生产有关的安全管理规章制度及奖罚措施。3）安全生产费用保证措施设置安全生产专项费用，由专职安全总监支配，实行专款专用。4）安全生产技术保证措施(1）施工现场预防、警示措施施工现场规范安全管理、各种安全标识、标牌齐全;施工现场严禁任何非生产性人员进入，进入人员必须戴安全帽及服从现场安全员的管理；施工现场所有作业场地进行严格规划，做到有序施工。所有施工人员按规定配备安全防护用品.施工现场按安全规定设置防火、防盗、防爆、防雷电等设施.电气设备和线路绝缘良好，发电机组基座牢固，建立接地保护，并配有消防设备;设备安装完毕，待检查符合安全生产要求后，才进行作业。（2）安全生产施工方案保证措施施工作业前，对存在安全隐患的施工项目由安质部制定专项可行的安全生产施工方案.五、环水保保证体系及措施1） 环保和水保保证体系建立以预防为主的环保保证体系，成立环境保护、水土保持领导小组，设置专职环保机构环保协调部，配备专职环保工程师负责环保检查和环保监督工作，加强施工过程中的环保检查，发现问题及时纠正。达到环保目标制定管理细则开展宣传教育组织现场检查设立环保宣传栏组织环保知识学习采取奖罚措施定期进行整改规范施工操作行为树立良好的环保意识规范环保管理各部门落实到位环境保护、水土保持领导小组2）废料废弃物的处理施工及生活中产生的废弃物及时处理，运至监理或当地环保部门同意的指定地点弃置，并在其上覆土种植草皮、灌木和树木，避免阻塞河流或泄洪系统及污染水源，并防止汛期淹没农田或村庄。六、妥善处理路地关系1）深入基层，详细调查了解当地的民风民情，尊重当地3)极积联系当地政府部门，正确处理施工生产中与当地居民的生活习俗，发扬民族友爱和团结协作精神，建立良好的地方关系.2）对施工人员进行思想道德教育，提高施工人员的道德素质，创造一个和睦的施工生产环境。各种矛盾，不故意制造事端，尽量避免各类纠纷的发生.4）加强与业主及监理工程师的工作联系,尊重和服从业主及监理,服从大局，服从统一协调和指挥.5)加强与相邻施工单位的协作，共同利用好施工场地、临时道路等公用设施。6）调查了解施工区内的当地通信、电力电缆、给排水管等地下管线分布情况,积极与相关部门取得联系，及时进行改移或拆迁.七、施工现场管理措施1）主要规章制度及施工总平面布置图、施工组织网络图、施工进度横道图等张挂上墙，各种图表标注规范、醒目.2)各类公告牌、标志牌内容齐全,样式规范,位置醒目.3)各作业面制作施工标示牌一块,明确施工项目、施工工艺、质量要求、质量检测负责人、施工负责人、旁站监理。八、施工人员文明管理1）所有施工人员均佩上岗证上岗；施工人员统一着装.2）施工人员根据作业环境佩戴安全帽，管理人员、工人、特种工戴不同颜色安全帽；高空作业等施工人员按规定配备相应防护装备。3）施工人员文明驾驶、文明作业、特种工人持证上岗,杜绝“三违”现象。4）严禁施工人员赤背、穿拖鞋进入施工现场。九、项目风险预测与防范、事故应急预案1）风险因素识别本项目主要危险源为触电、高空坠落、水中墩防溺水、跨S308及东安大桥交通管制、火灾、物体打击、机械伤害，触电和高空坠落风险等级为高级,物体打击、火灾及机械伤害等级为中级。环境因素主要为生活污水排放、生产污水排放、生活垃圾处理、扬尘排放、噪声排放、砼遗洒、设备油品滴漏、电消耗、油消耗。2）风险管理重点危险源主要会出现在西溪特大桥现场和制梁场。因此，项目进场后将重点对以上风险制定相应的预防和控制措施，同时，加大投入，确保项目安全可控。施工过程中，我们将制定完善的制度和应急预案,重点对生活污水排放、扬尘排放、砼遗洒等风险因素进行控制。14
