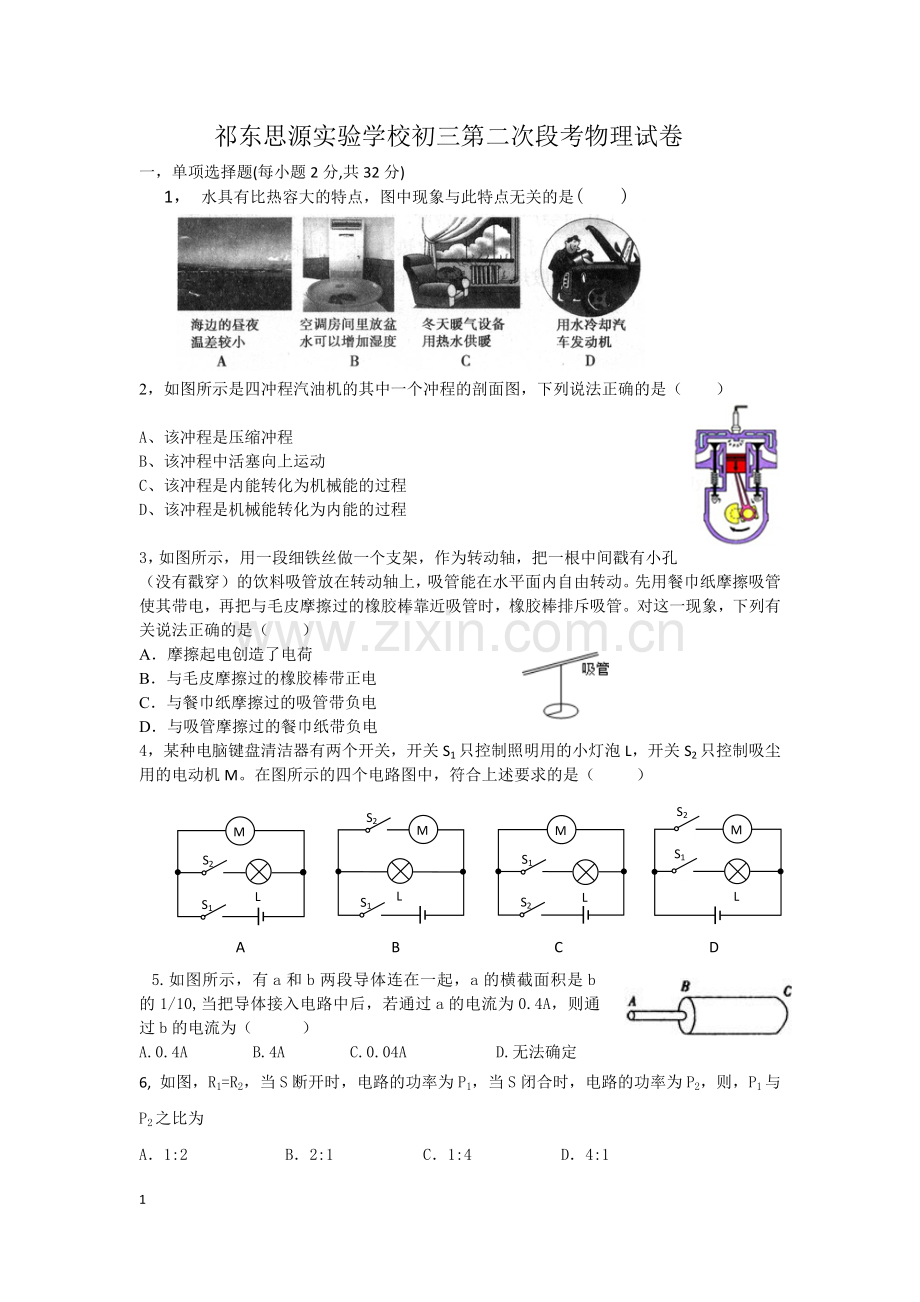

祁东思源实验学校初三第二次段考物理试卷
一，单项选择题(每小题2分,共32分)
1， 水具有比热容大的特点，图中现象与此特点无关的是( )

2，如图所示是四冲程汽油机的其中一个冲程的剖面图，下列说法正确的是（　　）

A、该冲程是压缩冲程
B、该冲程中活塞向上运动
C、该冲程是内能转化为机械能的过程
D、该冲程是机械能转化为内能的过程

3，如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。先用餐巾纸摩擦吸管使其带电，再把与毛皮摩擦过的橡胶棒靠近吸管时，橡胶棒排斥吸管。对这一现象，下列有关说法正确的是（　　）
A．摩擦起电创造了电荷
B．与毛皮摩擦过的橡胶棒带正电
C．与餐巾纸摩擦过的吸管带负电
D．与吸管摩擦过的餐巾纸带负电
4，某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图所示的四个电路图中，符合上述要求的是（ ）
A B C D

M
L
S2
S1
S1
M
S2
L
S2
M
S1
L
M
S2
S1
L

5.如图所示，有a和b两段导体连在一起，a的横截面积是b的1/10,当把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为（ ）
A.0.4A B.4A C.0.04A D.无法确定

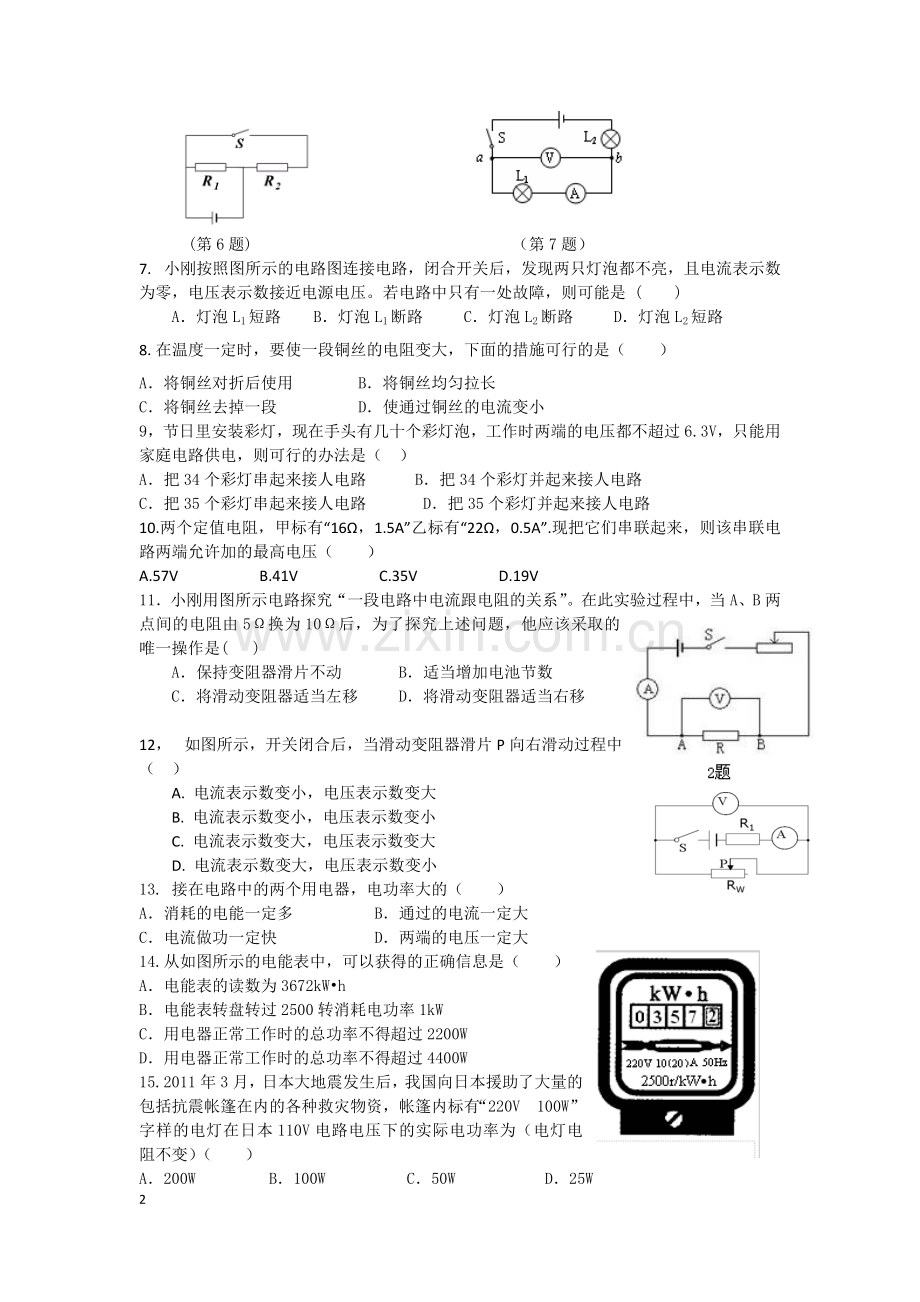

6, 如图，R1=R2，当S断开时，电路的功率为P1，当S闭合时，电路的功率为P2，则，P1与P2之比为
A．1:2 B．2:1 C．1:4 D．4:1

(第6题) （第7题）
7. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。若电路中只有一处故障，则可能是 ( )
A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路
8.在温度一定时，要使一段铜丝的电阻变大，下面的措施可行的是（　　）
A．将铜丝对折后使用 B．将铜丝均匀拉长
C．将铜丝去掉一段 D．使通过铜丝的电流变小
9，节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（ ）
A．把34个彩灯串起来接人电路 B．把34个彩灯并起来接人电路
C．把35个彩灯串起来接人电路 D．把35个彩灯并起来接人电路
10.两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，0.5A”.现把它们串联起来，则该串联电路两端允许加的最高电压（　　）
A.57V B.41V C.35V D.19V
11．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω换为10Ω后，为了探究上述问题，他应该采取的唯一操作是(　 ) 　　
　　A．保持变阻器滑片不动 B．适当增加电池节数
C．将滑动变阻器适当左移 D．将滑动变阻器适当右移

12， 如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（ ）

A. 电流表示数变小，电压表示数变大
B. 电流表示数变小，电压表示数变小
C. 电流表示数变大，电压表示数变大
D. 电流表示数变大，电压表示数变小
13. 接在电路中的两个用电器，电功率大的（　　）
A．消耗的电能一定多 B．通过的电流一定大
C．电流做功一定快 D．两端的电压一定大
14.从如图所示的电能表中，可以获得的正确信息是（　　）
A．电能表的读数为3672kW•h
B．电能表转盘转过2500转消耗电功率1kW
C．用电器正常工作时的总功率不得超过2200W
D．用电器正常工作时的总功率不得超过4400W
15. 2011年3月，日本大地震发生后，我国向日本援助了大量的包括抗震帐篷在内的各种救灾物资，帐篷内标有“220V 100W”字样的电灯在日本110V电路电压下的实际电功率为（电灯电阻不变）（　　）
A．200W B．100W C．50W D．25W
16,如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（　　）
A．电视机最多 B．电烙铁最多 C．电风扇最多 D．一样多

二、多项选择题（每小题3分，共12分，全部选对的得3分，选对但不全的得2分，不选或有选错的得0分。）

17， 小华等几个同学在实验室中看到有两只外形相同的灯泡，铭牌标注如图所示。下面列出了他们在讨论中的几种说法，其中正确的是（　　）

A．两灯都正常发光时，通过它们的电流相等
B．两灯串联在电压合适的电源上时，只有一盏灯能正常发光
C．两灯并联在6V的电源上时，“6V6W”灯消耗的功率比较大
D．两灯串联在9V的电源上时，“12V12W”灯消耗的功率比较大

18、甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，下列说法正确的是（ ）
A.甲灯两端的电压比乙灯的大 B.甲灯的电阻比乙灯的小
C.通过甲灯的电流比乙灯的大 D.相同时间内，甲灯消耗的电能比乙灯多

19， 灯L1和L2分别标有“4V 8W”和“8V 32W”，把它们与“4A 10Ω”的滑动变阻器串联后接在12伏的电源上，如图所示，当滑片P由b向a滑动时，若电阻不随温度变化，则
A．两灯都变亮，且一样亮
B．两灯都变亮，因为L2的额定功率大，所以比L1更亮
C．两灯都变亮，且L1首先正常发光
D．两灯都变亮，且L1可能先烧毁
20、小明阅读了下表，并经过分析得出了如下一些结论，其中正确的是（　　）

A．冰的比热容是2.1×103J/（kg•℃）
B．同种物质在不同状态下，其比热容可能不同
C．通常沿海地区昼夜温差比内陆地区要小一些
D．液体物质的比热容都比固体物质的比热容大

三、填空与作图题（每空1分，每图3分，共11分）

21，如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。

23题

22、一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的热机效率为________。

23，如图是电动汽车动力系统示意图，汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度，当汽车速度最大时，电压表的示数为180V，电流表的示数为15A，此时电动机消耗的功率为________W，若电动机的内阻为0.4Ω，则电动机内阻的发热功率为________W

24. 请按照实物图在边框中画出对应的电路图。

25.在如图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。
要求：①电键S同时控制两盏灯；②电流表只测量通过灯L1的电流。

祁东思源实验学校初三第二次段考物理答卷
一，单项选择题(每小题2分,共32分)
题号
1
2
3
4
5
6
7
8
答案

题号
9
10
11
12
13
14
15
16
答案

二、多项选择题（每小题3分，共12分，全部选对的得3分，选对但不全的得2分，不选或有选错的得0分。）
题号
17
18
19
20
答案

三、填空与作图题（每空1分，每图3分，共11分）
21 _____________ ， _____________ 22_____________

23 _____________ ， _____________ 24_____________W，_____________W

24. 请按照图实物图在边框中画出对应的电路图。

25.在如图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。
要求：①电键S同时控制两盏灯；②电流表只测量通过灯L1的电流。

四、实验探究题（共26分）
27， 学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V、电阻约为10Ω。

（1）请你用笔画线代替导线，将图1甲中的实物电路连接完整。
（2）某次实验时，电压表示数如图1乙所示，此时灯泡两端的电压为 V；如果要使灯泡正常发光，应该向 （选填“A”或“B”）移动滑动变阻器的滑片。
（3）小菁同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图1丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定电功率是 W。
（4）某同学实验中电流表和电压表指针偏转情况如图2所示，则出现的问题是 。
（5）在实验中，小章同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是 。
A．导体电阻与导体两端的电压有关；
B．根据欧姆定律，电流一定时，导体的电阻与电压成正比；
C．电压减小时，通过小灯泡的电流不变，电阻变小；
D．电压减小时，小灯泡亮度变暗，温度变低，电阻变小。

28.小强同学为了探究“通电导体产生的热量与电阻的关系”，设计了如图所示的实验(甲、乙两个相同的烧瓶里装满煤油，玻璃管内液面相同)。

　　(1)电阻丝甲与乙采用串联的连接方式，其目的是_________。
　　(2)已知电阻丝的阻值R甲>R乙，通电一段时间后，_________烧瓶中的玻璃管液面上升较高。
　　(3)上述实验中，用到的实验方法有  _________，_________。

29.小明和小华做“探究导体电阻大小与长度关系”的实验。他们准备在图中的A、B两点间接入待研究的电阻丝，若电源电压不变，并忽略灯丝电阻随温度变化的影响，电阻丝的规格见下表。

(1)他们应选择序号为________的两根电阻丝来探究。
(2)正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较串入电路中的电阻丝电阻的大小。两次实验中，电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值________(填“较大”或“较小”)。
(3)实验表明：在导体的材料、横截面积和温度相同的条件下，导体电阻的大小跟导体的________有关。

五、综合题（共19分）

30,（4分）小阳家的热水器内装有质量为5kg的水，该热水器中水的温度从20°C升高到40°C。求这些水吸收的热量。[水的比热容为4.2×103J/(kg·℃)]

31（6分）. .如图，R1=4Ω，R2=6Ω，电源电压6V恒定，当S合上后，求：
（1）电流表的示数；（2）电压表的示数。

32（9分）如图是某电热器的原理简图，它有高温、低温两档，发热体由R1和R2两个电热丝构成，阻值分别为l10Ω、220Ω。
（1）S1闭合、S2断开时，求电热器的功率；
（2）S1、S2都闭合时，求电热器的工作电流；
（3）S1，S2都闭合时，电热器是处于“高温档”还是处于“低温档”’通过有关计算证明你的结论
