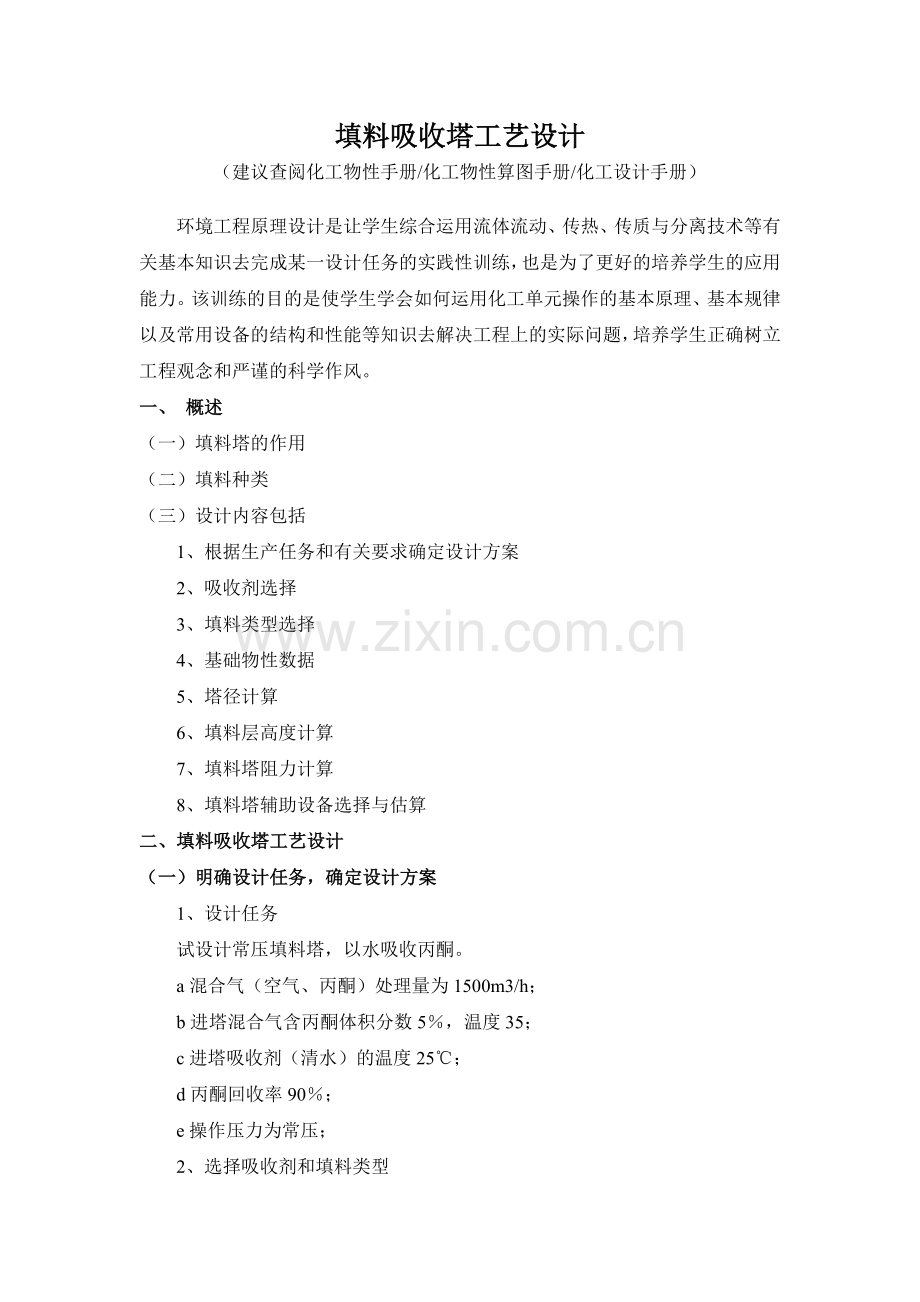

填料吸收塔工艺设计
（建议查阅化工物性手册/化工物性算图手册/化工设计手册）

环境工程原理设计是让学生综合运用流体流动、传热、传质与分离技术等有关基本知识去完成某一设计任务的实践性训练，也是为了更好的培养学生的应用能力。该训练的目的是使学生学会如何运用化工单元操作的基本原理、基本规律以及常用设备的结构和性能等知识去解决工程上的实际问题，培养学生正确树立工程观念和严谨的科学作风。
一、 概述
（一）填料塔的作用
（二）填料种类
（三）设计内容包括
1、根据生产任务和有关要求确定设计方案
2、吸收剂选择
3、填料类型选择
4、基础物性数据
5、塔径计算
6、填料层高度计算
7、填料塔阻力计算
8、填料塔辅助设备选择与估算
二、填料吸收塔工艺设计
（一）明确设计任务，确定设计方案
1、设计任务
试设计常压填料塔，以水吸收丙酮。
a混合气（空气、丙酮）处理量为1500m3/h；
b进塔混合气含丙酮体积分数5％，温度35；
c进塔吸收剂（清水）的温度25℃；
d丙酮回收率90％；
e操作压力为常压；
2、选择吸收剂和填料类型
3、确定流程
选用哪种流程，为什么？
（二）基础物性数据
1、混合气体
2、吸收剂
（三）物料衡算
（四）填料塔径求取
1、选择填料 D/d
2、液泛速度 u与
3、空塔速度 u 要求u / uf = 0.5—0.85
4、塔径及圆整 400 500 600 700 800 1000
5、最小润湿速度的求取及选取
最小喷淋密度Umin
实际喷淋密度U＞Umin
6、塔径的校正
实际泛点率u/uf D/d U＞Umin 均符合要求

（五）填料层高度计算
1、传质单元高度的计算
2、传质单元数的计算
3、填料层高度
设计高度=1.2-1.5倍的计算高度
超过标准要分段
（六）填料层压降的计算
常压塔是15-50mmH2O/m
（七）填料吸收塔总高度/接管尺寸计算
1、填料吸收塔总高度
H =1.2h+ hd + hb
h----填料层高度m
hd---塔顶空间0.8-1.4m
hb----塔底空间1.2-1.5m
2、吸收塔接管尺寸
qv = 0.785d2u
主要计算结果表：
（八）填料吸收塔工艺条件图
图纸要求：
1、制图规范，表达出主要工艺结构
2、按比例绘画
3、主要尺寸标注，接管标注
4、接管表
工作特性表
设计结果汇总表
符号说明和参考文献
题目栏（****工艺条件图）
图框

设计成果提交：
1、设计任务书
2、设计说明书
3、设备工艺条件图

其他要求：
1、封面统一，包括课程设计题目/班级/学生姓名/学号/设计时间
2、A4纸

环境工程原理课程设计

设计题目 填料吸收塔工艺设计说明书

班 级 环境工程112

学生姓名 陈月云

学 号 201118060102

日 期 2013.1.9
