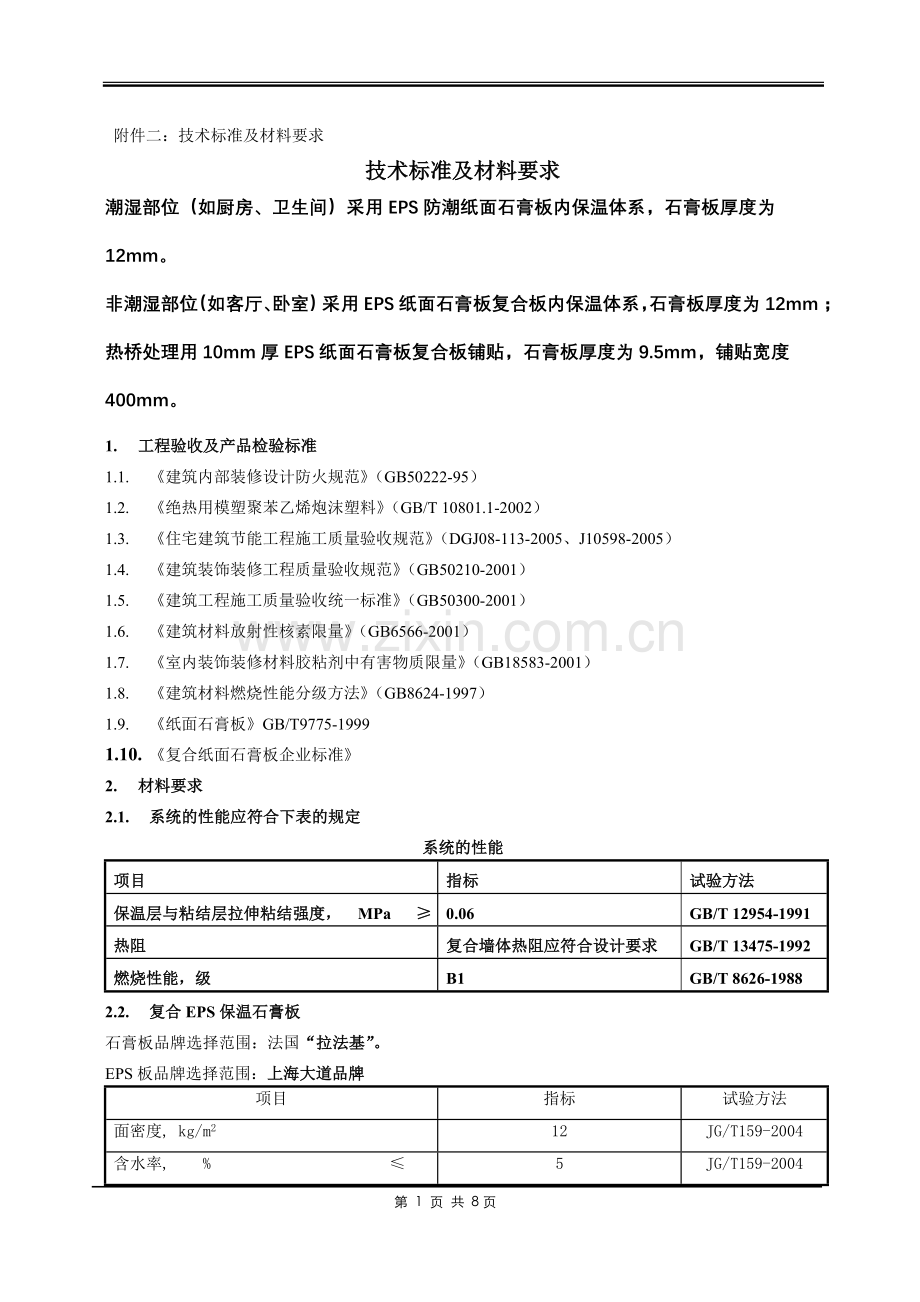

附件二：技术标准及材料要求
技术标准及材料要求
潮湿部位（如厨房、卫生间）采用EPS防潮纸面石膏板内保温体系，石膏板厚度为12mm。
非潮湿部位（如客厅、卧室）采用EPS纸面石膏板复合板内保温体系，石膏板厚度为12mm；
热桥处理用10mm厚EPS纸面石膏板复合板铺贴，石膏板厚度为9.5mm，铺贴宽度400mm。
1. 工程验收及产品检验标准
1.1. 《建筑内部装修设计防火规范》（GB50222-95）
1.2. 《绝热用模塑聚苯乙烯炮沫塑料》（GB/T 10801.1-2002）
1.3. 《住宅建筑节能工程施工质量验收规范》（DGJ08-113-2005、J10598-2005）
1.4. 《建筑装饰装修工程质量验收规范》（GB50210-2001）
1.5. 《建筑工程施工质量验收统一标准》（GB50300-2001）
1.6. 《建筑材料放射性核素限量》（GB6566-2001）
1.7. 《室内装饰装修材料胶粘剂中有害物质限量》（GB18583-2001）
1.8. 《建筑材料燃烧性能分级方法》（GB8624-1997）
1.9. 《纸面石膏板》GB/T9775-1999
1.10. 《复合纸面石膏板企业标准》
2. 材料要求
2.1. 系统的性能应符合下表的规定
系统的性能
项目
指标
试验方法
保温层与粘结层拉伸粘结强度， MPa ≥
0.06
GB/T 12954-1991
热阻
复合墙体热阻应符合设计要求
GB/T 13475-1992
燃烧性能，级
B1
GB/T 8626-1988
2.2. 复合EPS保温石膏板
石膏板品牌选择范围：法国“拉法基”。
EPS板品牌选择范围：上海大道品牌
项目
指标
试验方法
面密度, kg/m2 ≤
12
JG/T159-2004
含水率, % ≤
5
JG/T159-2004

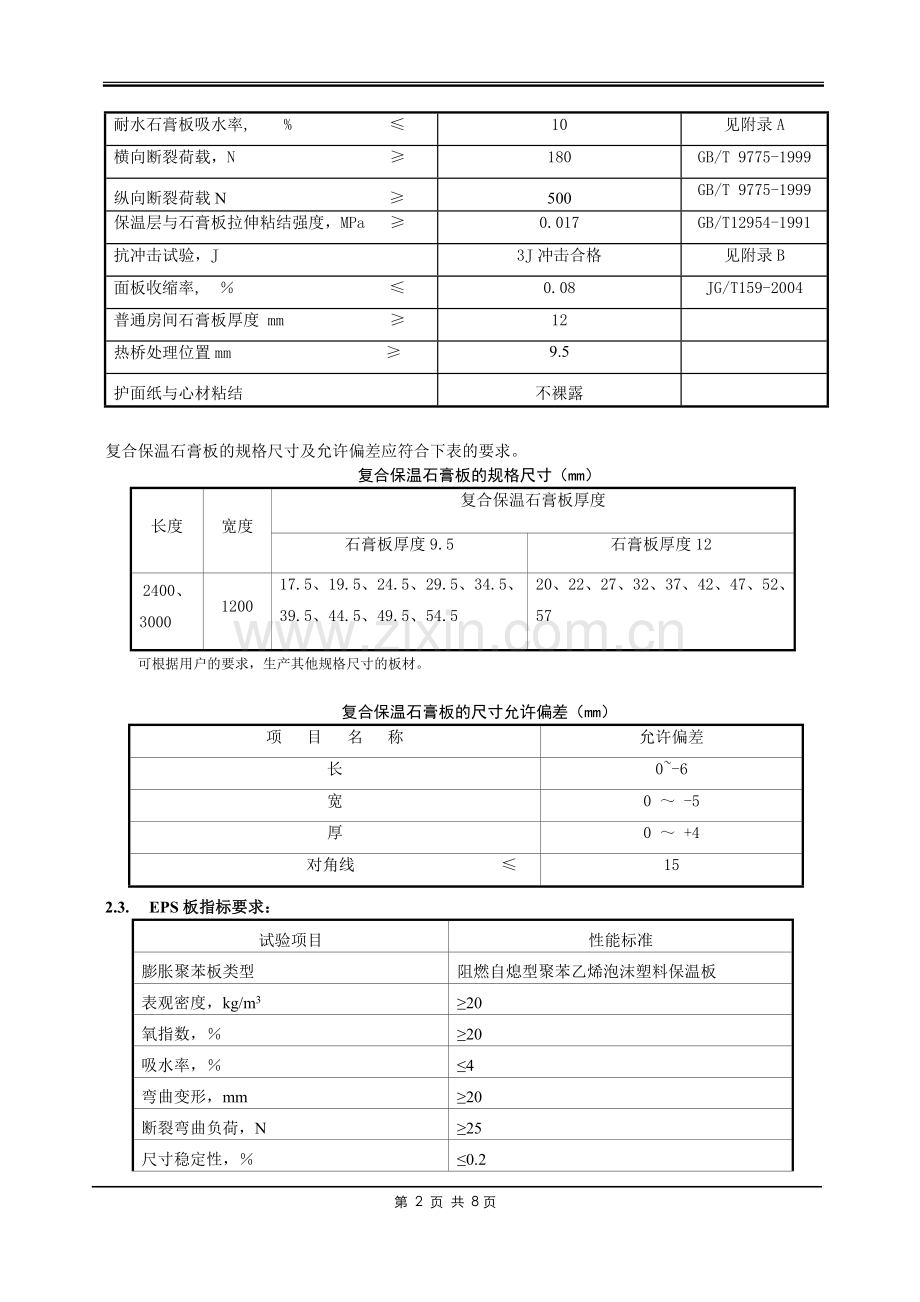

耐水石膏板吸水率, % ≤
10
见附录A
横向断裂荷载，N ≥
180
GB/T 9775-1999
纵向断裂荷载N ≥
500
GB/T 9775-1999
保温层与石膏板拉伸粘结强度，MPa ≥
0.017
GB/T12954-1991
抗冲击试验，J
3J冲击合格
见附录B
面板收缩率, ％ ≤
0.08
JG/T159-2004
普通房间石膏板厚度 mm ≥
12

热桥处理位置mm ≥
9.5

护面纸与心材粘结
不裸露

复合保温石膏板的规格尺寸及允许偏差应符合下表的要求。
复合保温石膏板的规格尺寸（mm）
长度
宽度
复合保温石膏板厚度
石膏板厚度9.5
石膏板厚度12
2400、
3000
1200
17.5、19.5、24.5、29.5、34.5、39.5、44.5、49.5、54.5
20、22、27、32、37、42、47、52、57
可根据用户的要求，生产其他规格尺寸的板材。

复合保温石膏板的尺寸允许偏差（mm）
项 目 名 称
允许偏差
长
0~-6
宽
0 ～ -5
厚
0 ～ +4
对角线 ≤
15
2.3. EPS板指标要求：
试验项目
性能标准
膨胀聚苯板类型
阻燃自熄型聚苯乙烯泡沫塑料保温板
表观密度，kg/m3
≥20
氧指数，％
≥20
吸水率，％
≤4
弯曲变形，mm
≥20
断裂弯曲负荷，N
≥25
尺寸稳定性，％
≤0.2
压缩强度，MPa（形变10%）
≥0.1
抗压强度，MPa
≥0.1
水蒸汽透湿系数，ng/Pa.m.s
≤4.5
导热系数W/M.K
≤0.042
陈化时间
自然条件 d
≥42
蒸汽（60℃） d
≥5
允许偏差
项目
允许偏差(mm)
厚度(mm)
不大于50
±1.5
大于50
±2.0
长度(mm)
900
±1.5
1200
±2.0
宽度(mm)
±1.5
对角线差(mm)
±3.0
板边平直(mm)
±2.0
板面平整度(mm)
±1.0
除上述指标外，还应符合《绝热用模塑聚苯乙烯炮沫塑料》（GB/T 10801.1－2002）第Ⅱ类（阻燃型）的其它要求。

2.4. 粘结材料：
系统应采用粘结材料安装于建筑基层，其主要性能指标要求应符合下表的规定。粘结材料的粘结面积必须大于铺贴面积的30%。
粘结材料的性能指标
项目
单位
指标
外观
拌合前
粉末、无杂质及结块
-
固化后
凝固后膏体均匀一致
-
凝结时间
h
2
粘结强度
MPa
≥0.5(与墙面连接)
保温层与粘结层拉伸粘结强度
MPa
≥0.06

2.5. 嵌缝材料
复合保温石膏板接缝间应采用嵌缝系统进行处理。嵌缝材料主要性能指标要求应符合表的规定。
嵌缝材料的性能指标
项目
单位
指标
外观
拌合前
粉末、无杂质及结块
-
固化后
凝固后膏体均匀一致
-
凝结时间
H
1
粘结性能
-
当嵌缝材料凝结完成并且完全干燥后，将纸带撕下时，纸带或纸带纤维应全部或部分粘在嵌缝材料上，不应完全与嵌缝材料分离
2.6. 接缝纸带
接缝纸带性能指标
产品名称
接缝纸带
宽度
52mm±0.5mm
排气孔
激光穿孔或机械穿孔
中线位置
26mm±0.5mm
外观
要求标签印刷清楚、明晰，颜色均匀，没有油污

2.7. 潮湿部位如选用防潮石膏板体系，复合防潮石膏板应满足《纸面石膏板》GB/T9775-1999中的相应要求。其它材料要求同2.1~2.6
2.8. 金属护角纸带：所有窗口阳角，墙面阴阳角采用金属护角纸带。

3. 设计
3.1. 系统基本构造见图4.0.1。

3.2. 其它部位节点图

4. 工程的施工验收
4.1.1. 交接验收
外墙内保温施工前，保温施工单位应对墙面、门窗洞口等部位的垂直度、平整度、尺寸偏差等进行交接验收，验收合格后方可施工。总包提供的基面标准为GB50210-2001《建筑装饰装修工程施工质量验收规范》普通抹灰标准。具体要求如下：
序号
项目
允许偏差（mm）
检验方法
1
表面平整
4
用2 m直尺和契形赛尺检查
2
阴阳角垂直
4
用2 m托线板检查
3
阳角方正
4
用200 mm方尺检查
4.1.2. 保温系统表面应平整光滑、色泽一致、洁净、无裂缝，接缝应均匀、顺直。
检查方法：观察。
4.1.3. 保温系统的孔洞、槽、盒应位置应符合设计要求,套割吻合、边缘整齐。
检查方法：观察。
4.1.4. 边角符合施工规定，表面光滑、平顺、门窗框与墙体间接缝应用金属护角纸带接缝，表面平整。
检查方法：观察。
4.1.5. 复合保温石膏板安装的允许偏差和检验方法应符合下表：
复合保温石膏板安装允许偏差及检验方法
项次
项目
允许偏差(mm)
检验方法
1
表面平整
≤ 3
用2米靠尺和楔形塞尺检查
2
立面垂直
≤ 3
用2米托线板检查
3
阴、阳角垂直方正
3
用2米托线板或200毫米方尺和楔形塞尺检查
4
接缝高低差
1.0
用直尺和楔形塞尺检查

4.2. 主控项目
4.2.1. 复合保温石膏板的品种、规格、性能应符合设计要求，有隔声阻燃防潮等特殊要求的工程，板材应有相应的等级检测报告。
检查方法：观察；检查产品合格证书、进场验收记录和性能检测报告。
4.2.2. 安装复合保温石膏板所需的粘结材料饼位置、数量应符合设计要求。
检查方法：观察；尺量检查；检查隐蔽工程验收纪录。
4.2.3. 复合保温石膏板材所用的接缝材料的品种及接缝方法应符合设计要求。
检查方法：观察；检查产品合格证书和施工记录。
4.2.4. 保温层厚度应符合设计要求，不得有负偏差。
检查方法：用钢针插入和尺量检查。
