楼梯设计计算注意事项与基础知识.doc

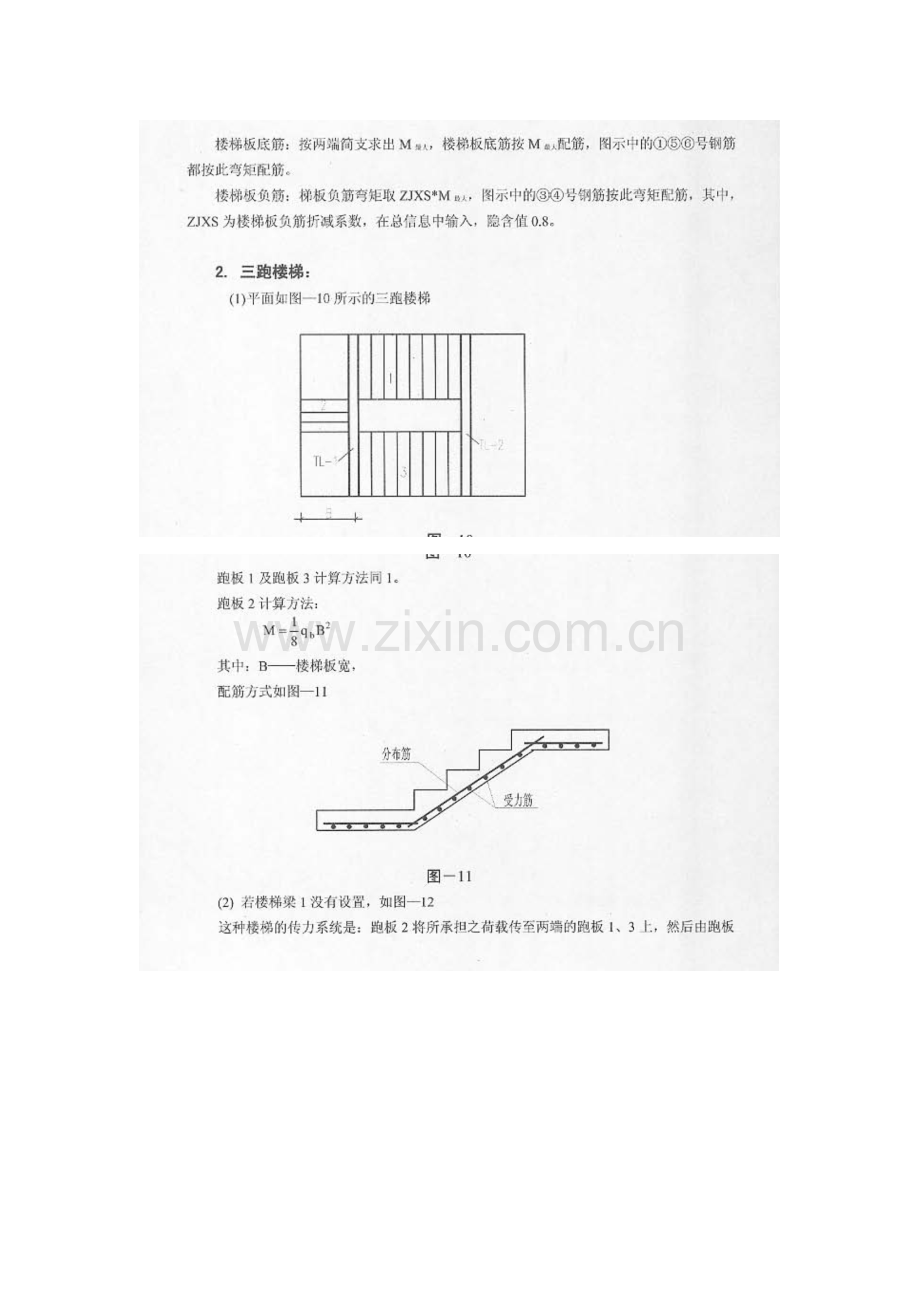

分享】楼梯设计总结一. 关于楼梯剖面：1. 首先空间想象一定要准确，这样才能对整体有一个全面的认识，剖面的方向，能看到什么不能看到什么以及轴线的位置一定要准确，同时剖切标号的表达要清楚（是A-A,还是1-1等）2. 构件编号表达清晰准确，构件一般在剖面上有完整的表达，如PB,TL,TB,L,TZ以及框架梁，钢筋混凝土墙等等3. 各种尺寸表达清晰，PB的宽度，踏步的平面尺寸（如280*10=2800），踏步的竖向尺寸（如150*10=1500），还有一点就是PB厚度，TB厚度，（同一种编号可以只有一个地方表达）4. 当然作为设计，建筑的净高需要我们时常注意（容易造成人难以通过），这涉及到结构形式（板式（又含折板，平板，即A,B,C,D四种形式），梁式等）的选择以及构件的尺寸。5. 从结构的角度上讲，休息平台是我们单单作楼梯需要重点关注的一个对象，一定要注意其传力方向及受力部件，而楼面层则需要与整体做好联系，特别是钢结构楼梯，休息平台的搭接以及楼面层构件与主体的连接是一个很重要的问题。二. 关于梯段平面详图1. 首先梯段平面的表达方法有几种，一种是用层数表达，如底层梯段平面，一层梯段平面等，这种方法一般在建筑中为多；标高再一种方法就是用阶段表示，如12.60019.350梯段平面图，这种方法一般用在楼梯很规则的时候；还有一种就是直接用具体标高来画详图，如13.500米梯段平面，再有一种就是在剖面图上标上剖切符号，如1-1，2-2等，然后再画出这些面上的梯段，后两种方法比较直观准确，当然前提是表达正确清楚了2. 构件的编号同样要清楚明了，框柱的示意、TZ、TL、L、PB以及轴线的标注要与其他地方对应3. 构件的表示和平面布置图相似，如梁的虚实等4. PB上要表示出标高（视梯段平面的表达方法而异），同时上下的箭头及文字要标注准确，这样可以让人很容易从平面图上看出楼梯的走向5. 一般来讲，如果把PB上的钢筋也画在梯段平面图上的话，那么这一部分文字尺寸很容易交织在一起，给看图带来不方便，所以我们可以另立表格，把平台板的编号板厚以及配筋写在那里面，当然了也可以用文字在最后说明6. 这其中要注意的是折板是一整快板，就没有平台板一说，所以配筋就无从谈起了，这个在其他详图上有具体的表示。三. 关于TB详图1. 首先要注意的是不同的楼梯形式有不同的TB范围，具体要画到什么地方止要看采用的是哪一种形式（如板式的楼梯就有A、B、C、D四种形式，）不过这个在MorGain上有详细的图例2. TB上所含构件的编号，梯段尺寸，标高等要求如上所述3. 对于TB来讲，最重要的是配筋的表达，当然这又和楼梯形式有关了，而我们关注的是钢筋的锚固长度，这个长度从什么地方算起是一个问题，不过一般的院都会算多一些，安全嘛4. 通常，为了表达的清晰，我们常常把钢筋单独拿出来画在附近，然后标上具体的尺寸，特别是两端的锚故长度，因为这个在图上很难表达出来5. 对于配筋的大小要视楼梯具体情况定，我画的楼梯跨度有6.195m，折板式，板厚190mm,所以把配筋配到16150，院里说大了，因为他画了那么多楼梯从来没有这么大的钢筋，后来我算挠度不够（这个该不该算？）具体怎样留待后议6. 分布筋我们可以在图上示意一下，然后用文字说明即可，我见到的好像都这样表示7. 对于小数尺寸（如153.4*10=1534，平分的结果）我个人一向不是很赞同，但是建筑的说他们的标准图集上就有，我只在工地上呆了三个月，对于具体怎么做不是很清楚，但我个人还是感觉这样难以做到8. 对于TL,TZ等构件则相对简单，在此不多说，一般而言，TZ在表达的时候应该把标高表示清楚（如标高从0.00033.100m）四文字说明1. 文字说明各式各样，但大体要表达几个方面，具体见下面几条2. +0.000标高相对于绝对标高3. 混凝土等级，是否现浇，TL、TB、L等构件的混凝土保护层厚度，以及TB、PB板厚4. 楼梯钢筋应现场放样后下料5. 楼体及平台梁凡未柱明之分布筋均为6. 平台板入墙尺寸未注明时均与墙厚或梁宽相同7. 楼梯扶手预埋件埋设要求见建筑专业图纸8. 楼梯立柱主筋须锚入基础梁或框架梁内，锚入长度为（一般为35d）9. 图中钢筋弯直钩未注尺寸者施工时直钩长度按板厚减20进行开料10. 楼梯设计心得一、 楼梯 1 楼梯：角度在20。45。之间,舒适坡度为26。34,即高宽比为1/2； 二、 楼梯数量的确定 1 公共楼梯和走廊式住宅一般应取二部楼梯，单元式住宅可例外； 2 23层的建筑（医院、疗养院、托儿所、幼儿园除外）符合下列要求，可设一个疏散楼梯： 耐火等级 层数 每层最大建筑面积（m2） 人 数 一、二级 二、三层 500 第二层与第三层人数之和不超过100人 三级 二、三层 200 第二层与第三层人数之和不超过50人 四级 二层 200 第二层人数之不超过30人 3 九层和九层以下，每层建筑面积不超过300 m2，且人数不超过30人的单元式住宅可设一个楼梯； 4 九层和九层以下建筑面积不超过500 m2的塔式住宅，可设一个楼梯。 三、 楼梯位置的确定 1 楼梯应放在明显和易于找到的部位； 2 楼梯不宜放在建筑物的角部和边部，以便于荷载的传递； 3 楼梯应有直接的采光和自然通风； 4 五层及以上建筑物的楼梯间，底层应设出入口；在四层及以下的建筑物，楼梯间可以放在距出入口不大于15m处。 四、 楼梯细部尺寸 1 踏步宽（b）、高（h）应符合以下关系之一： b+h=450mm b+2h=600620mm 2 梯井宽度以不小于150mm为宜； 3 楼梯段最少踏步数为3步，最多为18步；梯段宽度取决于通行人数和消防要求； 每股人流宽度=平均肩宽（550mm）+少许提物尺寸（0150mm） 消防要求每个楼梯必须保证二人同时上下，梯段最小宽度11001400mm； 室外疏散楼梯梯段最小宽度800900mm。 4 楼梯栏杆和扶手 扶手表面的高度与楼梯坡度有关（15。30。取900, 30。45。取850, 45。60。取800, 60。75。取750）； 水平的护身栏杆应不小于1050mm； 楼梯段的宽度大于1650mm(三股人流)时，应增设靠墙扶手；楼梯段的宽度超过2200mm(四股人流)时，还应增设中间扶手。 5 楼梯休息平台梁与下部通道处的净高尺寸不应小于2000mm，楼梯之间的净高不应小于2200mm。 住宅 托儿所幼儿园 中小学 商店 疗养院 综合医院 公路汽车客运站 电影院 剧场 共用楼梯 户内楼梯 办公楼梯 室外楼梯 室内楼梯 室外楼梯 主要疏散楼梯 舞台上金属梯等 最小宽度b 250 220 260 梯段坡度不应大于30o 280 300 280 280 梯段坡度不应大于60o 最大高度h 180 200 150 160 150 160 160 梯段净宽（mm） 11001000 750900 1400 1650 1650 二楼侯车厅疏散楼梯通向地面候车厅 二楼侯车厅疏散楼梯直接通向室外 1400 1100 1100 600 1400 3000 栏杆高度与要求(mm) 不宜小于900栏杆垂直杆件间净空不应大于110 幼儿扶手不应高于600, 栏杆垂直线饰间净距110 室内栏杆900室外栏杆1100 1座天然采光和自然通风 高度不应小于900应设坚固连续的扶手 其他 梯井宽大于200时必须采取防儿童攀滑措施 除设成人扶手在0.65高设幼儿扶手 每梯段踏步18且3 商场在五层以上时楼梯宜直同屋顶且不少于2座 不少于2座，应自然采光 病房均为封闭楼梯 候厅厅内供入场需要的主楼梯不作疏散楼梯 连续踏步18超过时每增加一步踏步放宽10高度相应降一、室内楼梯的每梯段净宽不应小于140m，踏步高度不应大于0 16m，踏步宽度不应小于028m；二、室外台阶的踏步高度不应大于015m，踏步宽度不应小于030m； 站房内旅客用楼梯的踏步高度不应大于0.15m；踏步宽度不应小于0.3m。 公共建筑室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，并不宜小于0.10m， 楼梯踏步高宽比是根据楼梯坡度要求和不同类型人体自然跨步(步距)要求确定的，符合安全和方便舒适的要求。坡度一般控制在30左右，对仅供少数人使用服务楼梯则放宽要求，但不宜超过45。步距是按2rg：水平跨步距离公式，式中r为踏步高度，g为踏步宽度，成人和儿童、男性和女性、青壮年和老年人均有所不同，一般在560630mm范围内，少年儿童在560mm左右，成人平均在 600mm左右。 旅客地道、天桥的阶梯踏步高度不宜大于0.14m，踏步宽度不宜小于0.32m，每段阶梯不宜大于18步，直跑阶梯平台宽度不宜小于1.5m。 主要疏散楼梯应符合下列规定： 1 踏步宽度不应小于0.28m，踏步高度不应大于0.16m，连续踏步不超过18 级， 超过18 级时，应加设中间休息平台，楼梯平台宽度不应小于梯段宽度，并不得小于 1.10m； 营业部分的公用楼梯，坡道应符合下列规定： 一、室内楼梯的每梯段净宽不应小于1.40m，踏步高度不应大于0.16m，踏步宽度不应小于0.28m； 二、室外台阶的踏步高度不应大于0.15m，踏步宽度不应小于0.30m其它1.家装楼梯一个要讲究安全，另一方面又要讲究经济。其中经济包括经费上的经济和空间的经济，家装楼梯的踏步高度一般设计在180mm-200mm之间，只有公共场所的楼梯踏步高度才会设计在130mm-160mm之间。其次是踏步中心距，即所为的进深，一般设计在230mm-250mm之间，最小不要小于220mm，踏步进深设计到300mm一步迈不到，两步还不够走起来很累。 2.踏步宽度的选择，一般家装楼梯的踏步宽度选择800mm，可根据洞口空间适量增加。楼梯安装过程中设计的尺寸问题很多，除了大家熟知的踏步的她面，踏步数量之外，还有很多规范的数据需要注意，这些数据中容易被客户忽略的是： 1.楼梯扶手的高度（自踏步前缘线量起）不宜小于0.90m；室外楼梯扶手高不应小于1.05m。 2.楼梯井宽度大于0.20m时，扶手栏杆的垂直杆件净空不应大于0.11m，以防儿童坠落。 3.楼梯平台净宽除不应小于梯段宽度外，同时不得小于1.10m。 4.梯段宽度在住宅设计中规范有明确规定，在其他建筑中，必须满足消防疏散的要求。公共建筑中表现性楼梯所取宽度尺寸通常都偏大的，但要注意扶手的设置与梯段宽度的关系。即：楼梯应至少一侧设扶手，梯段净宽达三股人流时，应两侧设扶手，达四股人流时，应加设中间扶手。 专家提示：一是室内外台阶踏步宽度不宜小于0.30m，踏步高度不宜大于0.15m，通常采用0.35m和0.125m这两个参数。特别要注意的是不允许只设一级踏步，至少要两级，这是因为踏步上下地面的高度相差过小时，行人不易辨别该处有高差，缺乏精神准备，跨出虚步而伤及脚腿。另一个问题是当利用旋转楼梯作疏散梯时，必须满足踏步在距内圈扶手或简壁0.25m处，其踏面宽不应小于 0.22m的要求，这点在防火规范上有明确规定
