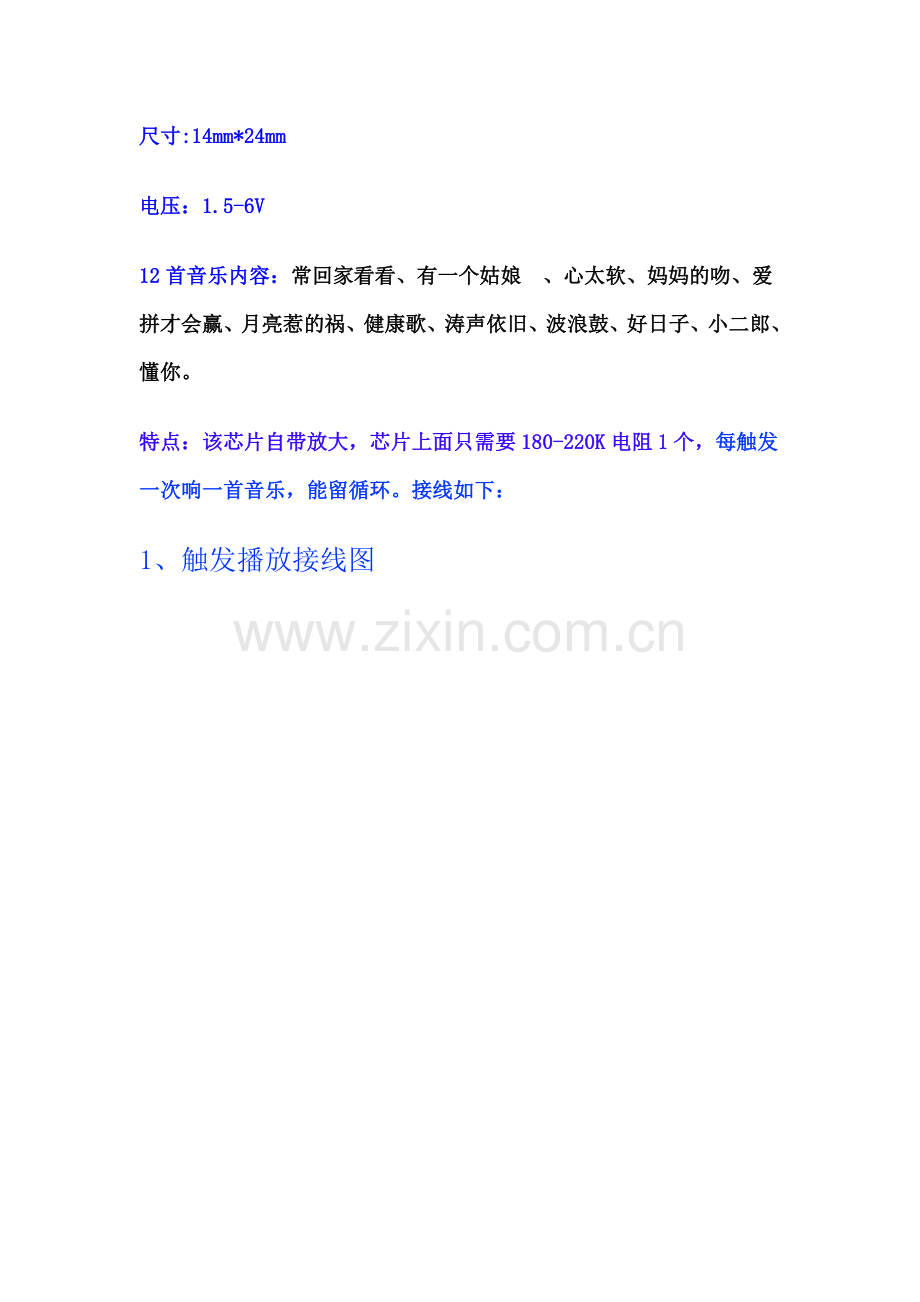

尺寸:14mm*24mm
电压：1.5-6V
12首音乐内容：常回家看看、有一个姑娘 、心太软、妈妈的吻、爱拼才会赢、月亮惹的祸、健康歌、涛声依旧、波浪鼓、好日子、小二郎、懂你。
特点：该芯片自带放大，芯片上面只需要180-220K电阻1个，每触发一次响一首音乐，能留循环。接线如下：
1、触发播放接线图

2、连续播放接线图

KD9561 CK9561四声报警声芯片 音乐IC 音乐集成块 大量库存特价
· 4
·
·
·
宝贝详情
本品有大量库存，量大可以优惠。
有四种报警声，实际上只用到三种，分别为110公安报警声，119消防火警声，120医用救命救护声，另外一种机关枪声主要用在玩具枪上。具体选声端预音效见下：

音效                                     选声端接法

                                SEL1                             SEL2

1.警车声                 悬空                              悬空

2.消防车声            VDD(接正极）              悬空

3.救护车声            VSS(接负极）               悬空
4.机枪声                任意                              VDD（接正极）

3..爱丽丝

不带触发的音乐IC原理图如下：（该电路连通就响）

具体连线电路：

实物连线：

不带触发的音乐IC原理图如下：（该电路连通就响）

具体连线电路：

实物连线：
