装配图明细表.doc

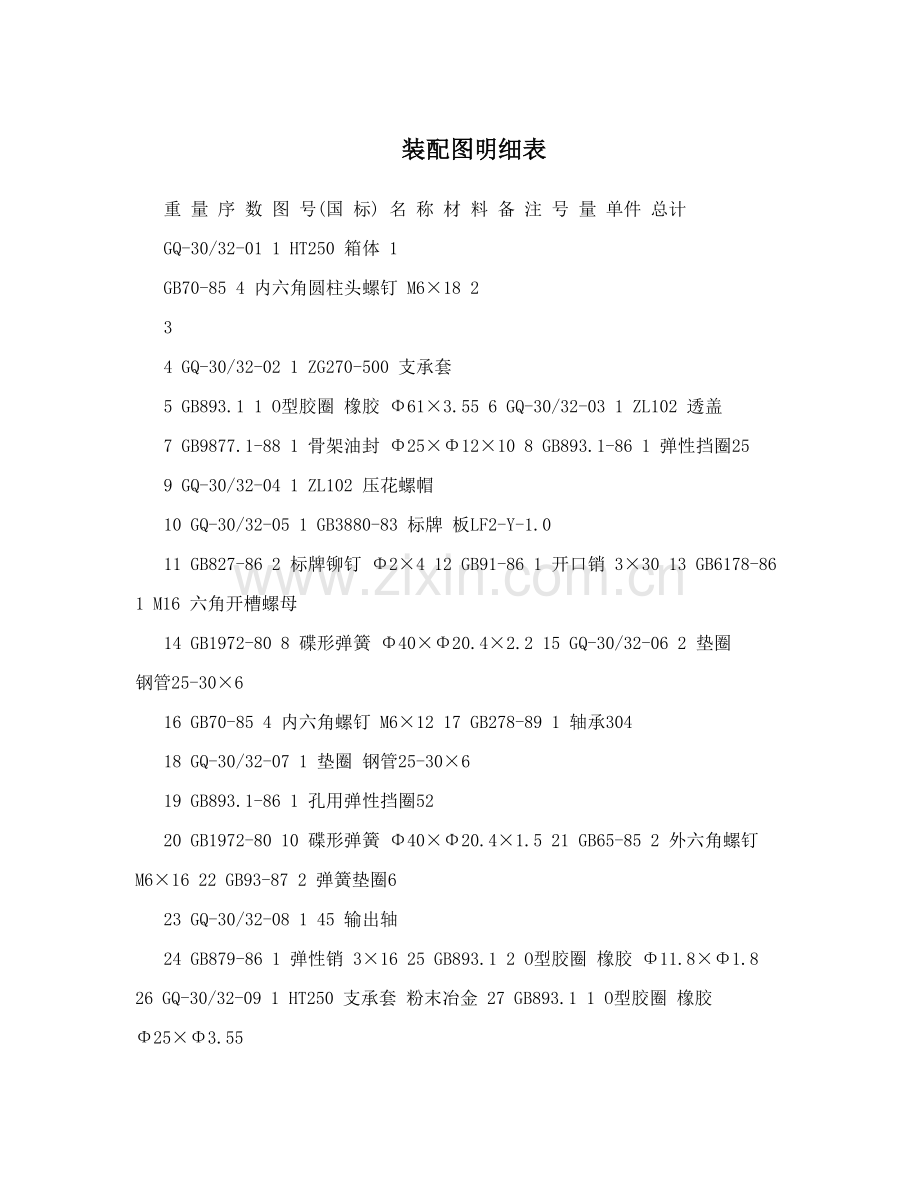

装配图明细表
重 量 序 数 图 号(国 标) 名 称 材 料 备 注 号 量 单件 总计
GQ-30/32-01 1 HT250 箱体 1
GB70-85 4 内六角圆柱头螺钉 M6×18 2
3
4 GQ-30/32-02 1 ZG270-500 支承套
5 GB893.1 1 O型胶圈 橡胶 Φ61×3.55 6 GQ-30/32-03 1 ZL102 透盖
7 GB9877.1-88 1 骨架油封 Φ25×Φ12×10 8 GB893.1-86 1 弹性挡圈25
9 GQ-30/32-04 1 ZL102 压花螺帽
10 GQ-30/32-05 1 GB3880-83 标牌 板LF2-Y-1.0
11 GB827-86 2 标牌铆钉 Φ2×4 12 GB91-86 1 开口销 3×30 13 GB6178-86 1 M16 六角开槽螺母
14 GB1972-80 8 碟形弹簧 Φ40×Φ20.4×2.2 15 GQ-30/32-06 2 垫圈 钢管25-30×6
16 GB70-85 4 内六角螺钉 M6×12 17 GB278-89 1 轴承304
18 GQ-30/32-07 1 垫圈 钢管25-30×6
19 GB893.1-86 1 孔用弹性挡圈52
20 GB1972-80 10 碟形弹簧 Φ40×Φ20.4×1.5 21 GB65-85 2 外六角螺钉 M6×16 22 GB93-87 2 弹簧垫圈6
23 GQ-30/32-08 1 45 输出轴
24 GB879-86 1 弹性销 3×16 25 GB893.1 2 O型胶圈 橡胶 Φ11.8×Φ1.8 26 GQ-30/32-09 1 HT250 支承套 粉末冶金 27 GB893.1 1 O型胶圈 橡胶 Φ25×Φ3.55

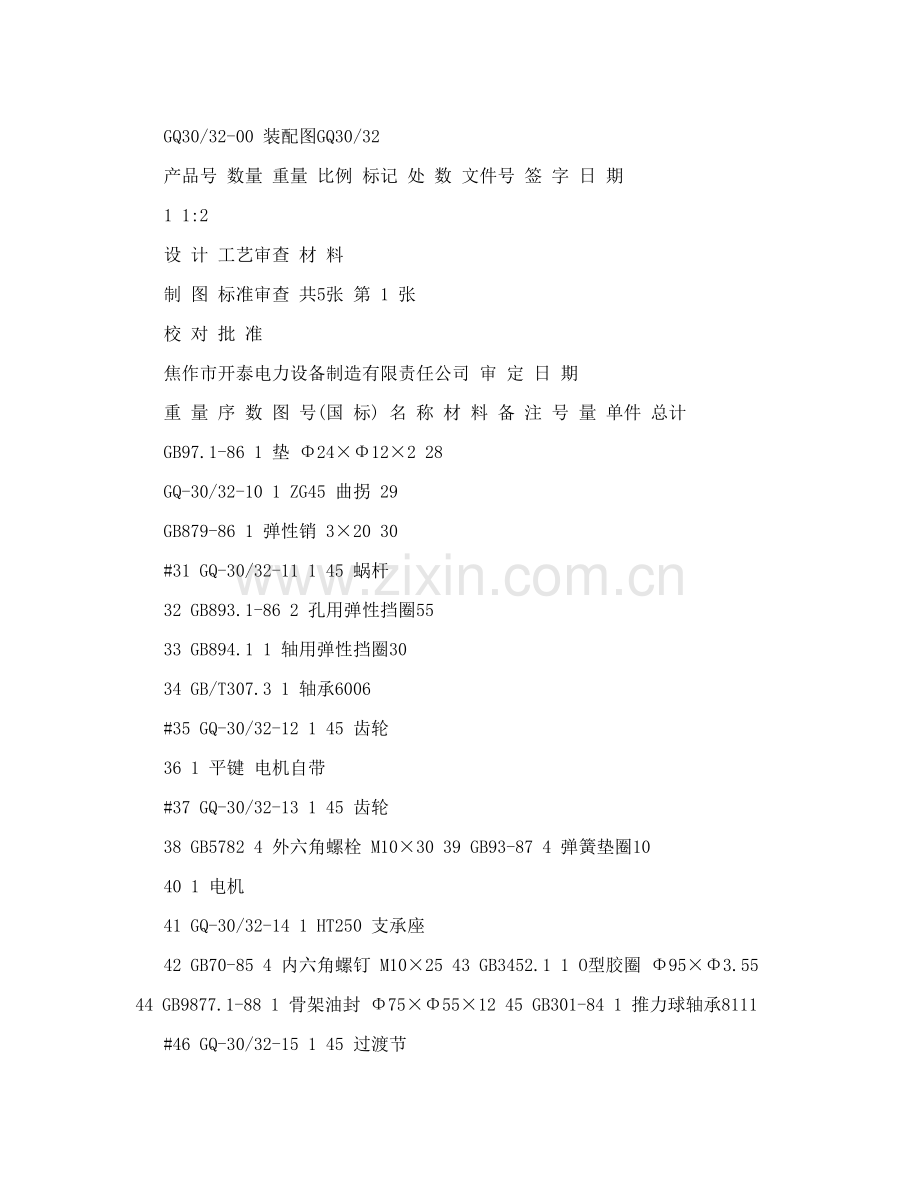

GQ30/32-00 装配图GQ30/32
产品号 数量 重量 比例 标记 处 数 文件号 签 字 日 期
1 1:2
设 计 工艺审查 材 料
制 图 标准审查 共5张 第 1 张
校 对 批 准
焦作市开泰电力设备制造有限责任公司 审 定 日 期
重 量 序 数 图 号(国 标) 名 称 材 料 备 注 号 量 单件 总计
GB97.1-86 1 垫 Φ24×Φ12×2 28
GQ-30/32-10 1 ZG45 曲拐 29
GB879-86 1 弹性销 3×20 30
#31 GQ-30/32-11 1 45 蜗杆
32 GB893.1-86 2 孔用弹性挡圈55
33 GB894.1 1 轴用弹性挡圈30
34 GB/T307.3 1 轴承6006
#35 GQ-30/32-12 1 45 齿轮
36 1 平键 电机自带
#37 GQ-30/32-13 1 45 齿轮
38 GB5782 4 外六角螺栓 M10×30 39 GB93-87 4 弹簧垫圈10
40 1 电机
41 GQ-30/32-14 1 HT250 支承座
42 GB70-85 4 内六角螺钉 M10×25 43 GB3452.1 1 O型胶圈 Φ95×Φ3.55 44 GB9877.1-88 1 骨架油封 Φ75×Φ55×12 45 GB301-84 1 推力球轴承8111
#46 GQ-30/32-15 1 45 过渡节
47 GQ-30/32-16 1 HT250 支承法兰
48 GB70-85 4 内六角螺钉 M10×25 49 GB/T307.3 1 轴承6210
50 GQ-30/32-17 1 距离套 钢管25-68×7
#51 GQ-30/32-18 1 45 蜗轮轴
52 GB1096 1 平键 5×10
#53 GQ-30/32-19 1 45 锥齿轮
轮芯:HT250 54 GQ-30/32-20 1 蜗轮 轮缘:锌基合金
GQ30/32-00
装配图GQ30/32
产品号 数量 重量 比例 标记 处 数 文件号 签 字 日 期
1 1:2
设 计 工艺审查 材 料
制 图 标准审查 共5张 第 2 张
校 对 批 准
焦作市开泰电力设备制造有限责任公司 审 定 日 期
重 量 序 数 图 号(国 标) 名 称 材 料 备 注 号 量 单件 总计
#GQ-30/32-21 2 45 传力销 55
GQ-30/32-22 1 ZG270-500 离合器体 56
GB70-85 2 内六角螺钉 M4×10 57
58 GQ-30/32-23 2 45 滑键
59 GQ-30/32-24 1 框架组件
GB893.1 1 轴用弹性挡圈Φ10
# GQ-30/32-24-01 1 45 滚套
GB119 1 圆柱销 Φ2.5×22
GQ-30/32-24-02 2 Q235 垫圈
GQ-30/32-24-03 1 扭簧 碳素弹簧钢丝
GQ-30/32-24-04 1 GB1175-1997 直立杆 锌基合金
GB119 1 圆柱销 Φ2.5×18
# GQ-30/32-24-05 1 45 支承轴
GQ-30/32-24-06 1 ZG270-500 框架
GB91 1 开口销 Φ2×12
GB882 1 销轴 Φ5×28
GQ-30/32-24-07 1 Q235-A 大挂销
60 GB3452.1 1 O型胶圈 Φ145×3.55 61 GB5782 6 外六角螺栓 M8×20 62 GB93-87 6 弹簧垫圈Φ8
63 GQ-30/32-25 1 HT250 透盖
64 GB3452.1 2 O型胶圈 Φ95×2.65 65 GQ-30/32-26 1 ZG270-500 传力套
66 GQ-30/32-27 1 手轮组件
GQ-30/32-27-01 6 Q235-A 手柄
GQ-30/32-27-02 1 ZG270-500 手轮体
GQ-30/32-27-03 1 Q235-A 加强圈
GQ30/32-00 装配图GQ30/32
产品号 数量 重量 比例 标记 处 数 文件号 签 字 日 期 1 1:2 材 料 设 计 工艺审查
制 图 标准审查 共5张 第 3 张
校 对 批 准
焦作市开泰电力设备制造有限责任公司 审 定 日 期
重 量 序 数 图 号(国 标) 名 称 材 料 备 注 号 量 单件 总计
GB65-85 4 圆柱头螺钉 M6×14 67
GB93-87 4 弹簧垫圈垫6 68
GB/T307.3 1 轴承1000910 69
70 GQ30/32-28 1 Q235-A 调整垫
71 GB894.1 1 55 轴用弹性挡圈
3.5-h11-GB342-82 72 GQ-30/32-29 1 弹簧 碳素弹簧钢丝 C-GB357-89 73 GQ-30/32-30 2 挡圈 钢管25-73×11
74 GB9877.1-88 1 骨架油封 Φ68×Φ50×8 75 GQ-30/32-31 1 压盖
76 GB1096 1 平键 6×18 77 GQ-30/32-32 1 ZG270-500 凸轮
1.6-h11-GB342-82 78 GQ-30/32-33 1 弹簧 碳素弹簧钢丝 C-GB357-89 79 GB117 1 锥销 4×35 80 GB3452.1 2 O型胶圈 Φ12.5×Φ1.8
#81 GQ-30/32-34 1 45 手柄体
82 GB879 1 弹性销 Φ4×10 83 GQ-30/32-35 1 Q235-A 手柄
84 GB1096 1 平键 4×4×19
#85 GQ-30/32-36 1 45 小锥齿轮
86 GQ-30/32-37 1 小调整垫 粉末冶金 87 GB897 1 销 3×22 88 GQ-30/32-38 1 Q235-A 定位套
89 GB3452.1 2 O型胶圈 Φ14×1.8
#90 GQ-30/32-39 1 45 行程轴
91 GQ-30/32-40 1 HT250 行程支承套
0.8-h11-GB342-82 92 GQ-30/32-41 1 弹簧 碳素弹簧钢丝 C-GB357-89 93 GB119 1 圆柱销 Φ3×20
GQ30/32-00
装配图GQ30/32
产品号 数量 重量 比例 标记 处 数 文件号 签 字 日 期
1 1:2
设 计 工艺审查 材 料
制 图 标准审查 共5张 第 4 张
校 对 批 准
焦作市开泰电力设备制造有限责任公司 审 定 日 期
重 量 序 数 图 号(国 标) 名 称 材 料 备 注 号 量 单件 总计
齿轮 计数器自带 94
GB3452.1 1 O型胶圈 Φ40×2.65 95
GB65-85 3 沉头螺钉 M5×20 96
Q617B六角头螺塞 97 1 整套带组合垫圈Φ18 《ZBT32001.1-87》 M18×1.5
1.4-h11-GB342-82 98 GQ-30/32-42 1 拉簧 碳素弹簧钢丝 C-GB357-89 99 GQ-30/32-43 1 Q235-A 小挂销
GQ30/32-00
装配图GQ30/32
产品号 数量 重量 比例 标记 处 数 文件号 签 字 日 期
1 1:2
设 计 工艺审查 材 料
制 图 标准审查 共5张 第 5 张
校 对 批 准
焦作市开泰电力设备制造有限责任公司 审 定 日 期
