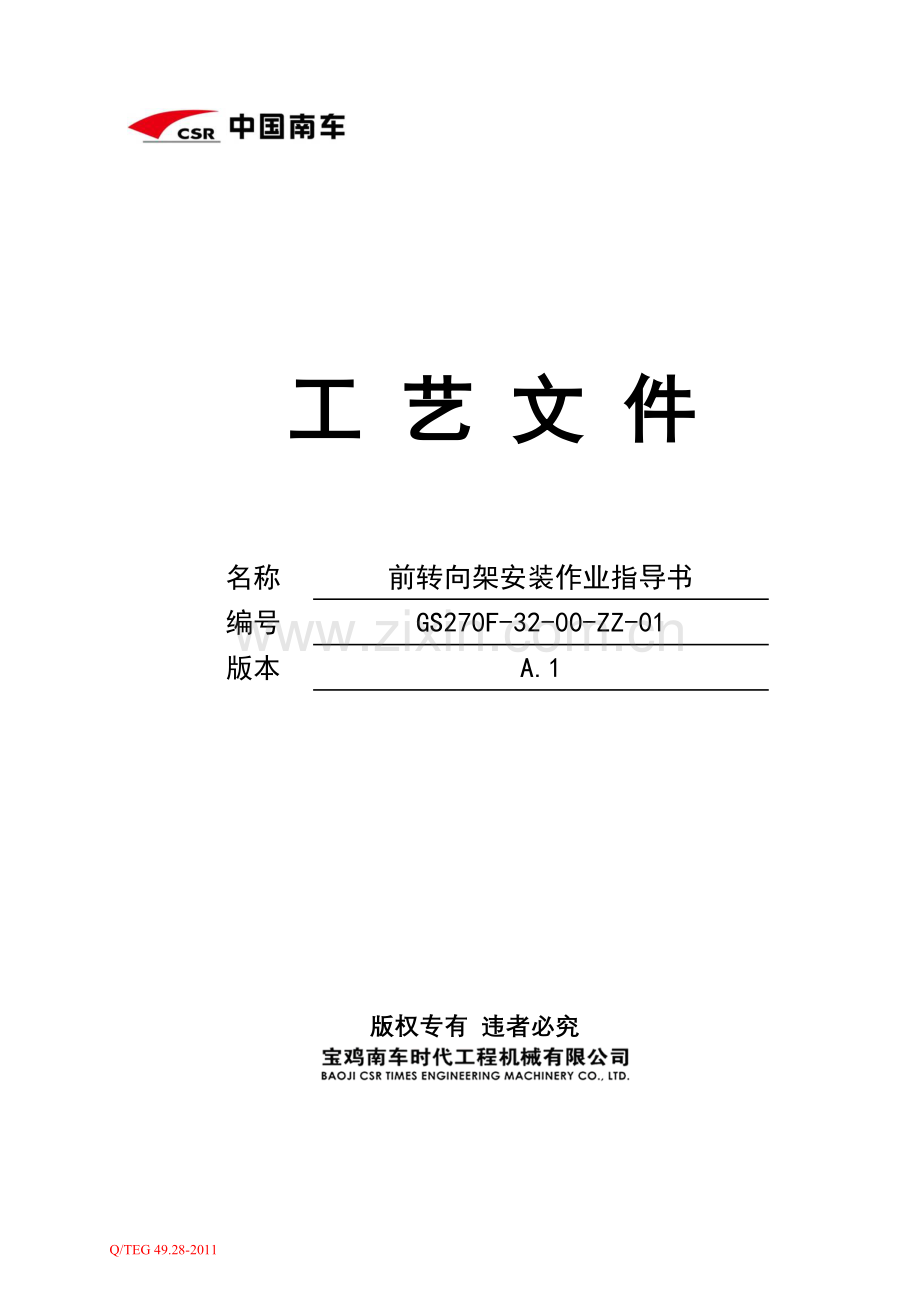

GS270F前转向架安装作业指导书.doc

（文档编号）TG×××-000000FS

名称
前转向架安装作业指导书
编号
GS270F-32-00-ZZ-01
版本
A.1

2

前转向架安装作业指导书

编 制

审 核

标准化

审 定

批 准

版本号
更改人
更改日期
更改说明
变更编号
A.1
黄海涛
2011-12-20
首版编制

GS270F-32-00-ZZ-01
I
宝鸡南车时代工程技术部

1　 适用范围
本作业指导书适用于GS270F-32-00前转向架安装。
2　 作业准备
2.1　 图纸文件准备
表1
序号
文件代号
文件名称
备注
1）
GS270F-32-00
前转向架
图纸
2）
Q/TEG9800.017-GC-2011
螺栓紧固工艺规范
通用工艺规范
3）

扭力扳手紧固规范
通用工艺规范
4）

螺纹紧固胶涂抹工艺规范
通用工艺规范
5）

镀锌铁线紧固工艺规范
通用工艺规范
6）
BSGW-005
一系弹簧作业规范
通用工艺规范
7）

黄油加注工艺规范
通用工艺规范
2.2　 工具工装设备准备
表2
序号
工具工装及设备名称
型号规格、图号
用途
备注
1）
扭力扳手
42~210N.m
紧固

2）
扭力扳手
70~350N.m
紧固

3）
黄油枪
GB/T1164/400g/A
加注黄油
WG4390000061
4）
手钳

锁紧铁丝

5）
铜棒

安装球承及衬套

6）
9寸梅花扳手

紧固油杯

7）
卡簧钳

安装卡簧

8）
毛刷

涂抹黄油

9）
卷尺

测量侧挡距离

10）
白色记号笔

画防松标识

11）
自制扳手
GCZ-26-00
紧固拉臂螺母

2.3　 辅料准备
表3
序号
名称
型号规格
编码
备注
1）
棉纱

2）
钙基脂

3）
乐泰螺纹紧固胶
243

4）
木块

3　 作业流程
3.1　 总体要求
3.1.1 装配时配齐安全装备，吊装时平稳可靠。
3.1.2 旁承表面光滑、无刻痕、气泡、缺胶等现象。
3.1.3 安装前检验同一轮对上弹簧工作高度差不得大于2mm，同一转向架上的弹簧工作高度差不得大于4mm。
3.1.4 落车后，保证同一轮对上弹簧高差不得大于2mm，同一转向架上的弹簧高差不得大于4mm。允许加垫板调整，垫板厚度计入弹簧高度。
3.2　 作业内容
作业内容及注意事项
一、拐臂组件预制
1.将拐臂（ZXJ5-03-03,共2件）各安装孔用毛刷均匀涂抹钙基脂。

2.用卡簧钳将下端挡圈75（GB/T893.1，共2件）装入拐臂挡圈槽内,将关节轴承GE50ES（GB/T9163,共2件）用铜棒缓慢敲入拐臂对应孔内，敲装过程中应缓慢，敲至下端挡圈为止，用卡簧钳将上端挡圈75（GB/T893.1，共2件）安装。

3.用铜棒将拐臂销套及连接杆销套敲入拐臂对应安装孔内，敲装过程中应缓慢、平稳、均匀。

毛刷
钙基脂
涂钙基脂

关节轴承
挡圈75

铜棒
卡簧钳

拐臂销套
拐臂
连接杆销套

二、牵引杆组件预制
1.将牵引杆（ZXJ5-03-01,共2件）各安装孔用毛刷均匀涂抹钙基脂。

2.用卡簧钳将下端挡圈75（GB/T893.1，共2件）装入牵引杆挡圈槽内,将关节轴承GE50ES（GB/T9163,共2件）用铜棒缓慢敲入牵引杆对应孔内，敲装过程中应缓慢，敲至下端挡圈为止，用卡簧钳将上端挡圈75（GB/T893.1，共2件）安装。

挡圈75
关节轴承

加注钙基脂位置

关节轴承
挡圈

三、翻转构架
1.用天车将构架（GS270F-32-01）翻转，钢丝绳吊装工位如图所示，翻转过程中应缓慢、平稳。

2.翻转后的构架移动调整至组装工位。

钢丝绳吊装位置

翻转后的构架

四、弹簧的选配
1. 将压装后的弹簧合件按图示排列（排列位置为前后转向架弹簧合件的安装位置），将自由高偏高的弹簧放在前转向架上，选配时保证同一轴箱上的弹簧合件高差不得大于3mm，同一轮对上的弹簧合件高差不得大于3mm。

五、磨耗板的安装
1 用棉纱清洁止挡磨耗板安装接触面。

2. 对正磨耗板（ZXJ5-06-06,共4件）与止挡螺栓孔，装螺栓M8*25（GB/T891,共16件）、垫圈（GB/T93,共16件）、螺母（GB/T6170,共16件）紧固。

3.装油杯M10*1（GB/T7940.1,共4件）于磨耗板上。

磨耗板
油杯
9寸梅花扳手

磨耗板

油杯

六、拐臂的安装
1.将构架上的牵引座孔内涂适量钙基脂，再将拐臂组件放置在图示构架安装位上。

2.用拐臂销（ZXJ5-03-04,共2件）将拐臂固定

3. 装油杯M10*1（GB/T7940.1,共2件）于拐臂销上。用黄油枪加注黄油，加至黄油流出为止。

4.装拐臂销盖（ZXJ5-03-05,共2件）于构架牵引座上，对正螺栓孔，装垫圈12（GB/T93,共8件）、螺栓（GB/T32.1,共8件）紧固。紧固扭矩为95N.m。

6.用镀锌铁线锁紧螺栓。

拐臂组件

拐臂销

黄油枪

拐臂销盖

镀锌铁线

七、连接杆的安装
1.用天车将连接杆（ZXJ5-03-02,共1件）吊装至图示位置且放置时按图示方向放置。

2.用铜棒将连接杆销（ZXJ5-03-06,共2件）敲入拐臂对应孔内。

3.装油杯M10*1（GB/T7940.2,共2件）于连接杆销上。用黄油枪加注黄油，加至黄油流出为止。

4. 装挡板（ZXJ5-07-03,共2件）于连接杆上，对正螺栓孔，装垫圈10（GB/T93,共8件）、螺栓M10*25（GB/T32.1,共8件）紧固。紧固扭矩为59N.m。

5.用镀锌铁线锁紧螺栓。

连接杆

安装时此面朝上放置

挡板
连接杆销

九、翻转构架
1用天车将构架翻转.
2.翻转后的构架移动调整至组装工位。

翻转后的构架

十、侧挡的安装
1.将横向止挡与安装座的侧向安装孔紧固螺栓M12*40（GB/T5782,共8件）涂抹螺纹紧固胶。

2.对正安装座（ZXJ5-04A-03,共2件）与构架上的螺栓孔，装螺栓M20*40（GB/T5782,共8件）、垫圈20（GB/T93,共8件）紧固。紧固扭矩为430N.m。

3.将缓冲垫（GS220B-32-02-03,共2件）穿在球挡（ZXJ5-04A-01,共2件）上，再将此合件穿入止挡盒内（GS220B-32-02-01,共2件），对正止挡盒与安装座的侧向螺栓孔，装螺栓M20*65（GB/T5782,共8件）、垫圈20（GB/T93,共8件）螺母M20（GB/T6170,共8件）紧固。紧固扭矩为430N.m。此处螺栓涂抹乐泰胶。

4.落车后，保证车架与单向侧挡间隙为4mm，保证两侧挡距离为1640mm。否则加减垫片调整。

乐泰243
螺栓M12*40

装配时结合面
球挡
缓冲垫

安装座
止挡盒

保证两侧挡距离为1640mm

十一、下拉杆装配安装
1.翻转轴箱90°，将下拉杆（ZXJ5-06-01,共8件）放置于图示轴箱位置。

2.装螺栓M16*65（GB/T32.1,共8件）、垫圈16（GB/T93,共8件）紧固下拉杆装配。紧固扭矩为215N.m。

3.镀锌铁丝按图示拧成“8”字型紧固。

4.拉杆装配装入轴箱上时，保证安装后拉杆与轴箱梯形拉杆槽间隙为2~6mm。

下拉杆

铁丝锁紧

保证间隙2~6mm

十二、弹簧合件安装
1.将橡胶垫（TC-02-02-06,共8件）放置于图示轴箱位置。

2.将选配后的弹簧合件放置于图示轴箱位置。

橡胶垫

弹簧合件

十三、上拉杆装配安装
1.装螺栓M16*65（GB/T32.1,共8件）、垫圈16（GB/T93,共8件）紧固上拉杆装配。紧固扭矩为215N.m。

2.镀锌铁丝按图示拧成“8”字型紧固。

上拉杆

十四、落架
1.调整轮对位置，将构架落在轮对上，使牵引座梯形口与拉杆对正。

2.装螺栓M16*65（GB/T32.1,共8件）、垫圈16（GB/T93,共8件）紧固下拉杆装配。紧固扭矩为215N.m。

3.装螺栓M16*65（GB/T32.1,共8件）、垫圈16（GB/T93,共8件）紧固上拉杆装配。紧固扭矩为215N.m。

4.镀锌铁丝按图示拧成“8”字型紧固。

牵引座梯形口
牵引座梯形口

下拉杆

上拉杆

十五、起吊板安装
1.对正起吊板（ZXJ5-06-08,共4件）与轴箱上的螺栓孔，装螺栓M16*45（GB/T5782,共8件）、垫圈16（GB/T93,共8件）紧固。此处螺栓涂乐泰胶。紧固扭矩为215N.m。

起吊板

十六、油压减震器安装
1.将油压减震器安装螺栓涂抹螺纹紧固胶。

2.将油压减震器（T50-J46C10B）按图示放置在轴箱座及减震器座上。对正螺栓孔，装螺栓M16*55（GB/T5782,共16件）、垫圈16（GB/T93,共16件）螺母M16（GB/T6170,共16件）紧固。紧固扭矩为215N.m。
油压减震器

十七、牵引杆安装
1.将牵引杆合件安装拐臂端台适量钙基脂。

2.将防尘垫安装在牵引杆合件的挡圈孔后，再安装在拐臂上。
3.将挡套（ZXJ5-03-11,共2件）用铜棒敲入拐臂牵引销（ZXJ5-03-10,共2件）头部底端。
4.用铜棒将拐臂牵引销敲入拐臂孔，再将挡套（ZXJ5-03-11,共2件）敲入拐臂牵引销下端。

5.装油杯M10*1（GB/T7940.2,共2件）于拐臂牵引销上。用黄油枪加注黄油，加至黄油流出为止。
6. 装挡板（ZXJ5-07-03,共2件）于牵引杆上，对正螺栓孔，装垫圈10（GB/T93,共8件）、螺栓M10*25（GB/T32.1,共8件）紧固。紧固扭矩为59N.m。
7.用镀锌铁线锁紧螺栓。

8.按图示装压盖（ZXJ5-03-09,共2件）于牵引杆上，再装螺槽型螺母M30（GB/T6179,共2件）、开口销6.3*50（GB/T91,共2件）紧固。

牵引杆
落车后连接于车架

挡板
拐臂牵引销

压盖
槽型螺母

十七、旁承的安装
1按图示将垫板（ZXJ5-02-07，共4件）及固定座（TC-03-02-07，共4件）安装于构架上，对正螺栓孔，装螺栓、垫圈紧固。螺栓M16*65（GB/T5782,共16件）、垫圈16（GB/T93,共16件）紧固。紧固扭矩为215N.m。

2.按图示将减震橡胶（TC-03-02-06，共4件）安装于固定座内。
3.按图示将垫板（TC-03-02-05，共4件）安装于固定座内。

4.按图示将减震弹簧（GS220B-32-02-01G2，共4件）、上盖（TC-03-02-02A，共4件）、摩擦板（TC-03-02-01A，共4件）依次安装。

固定座
垫板

减震橡胶
垫板

摩擦板
减震弹簧
上盖

GS270F-32-00-ZZ-01
共15页　第15页
宝鸡南车时代工程技术部
