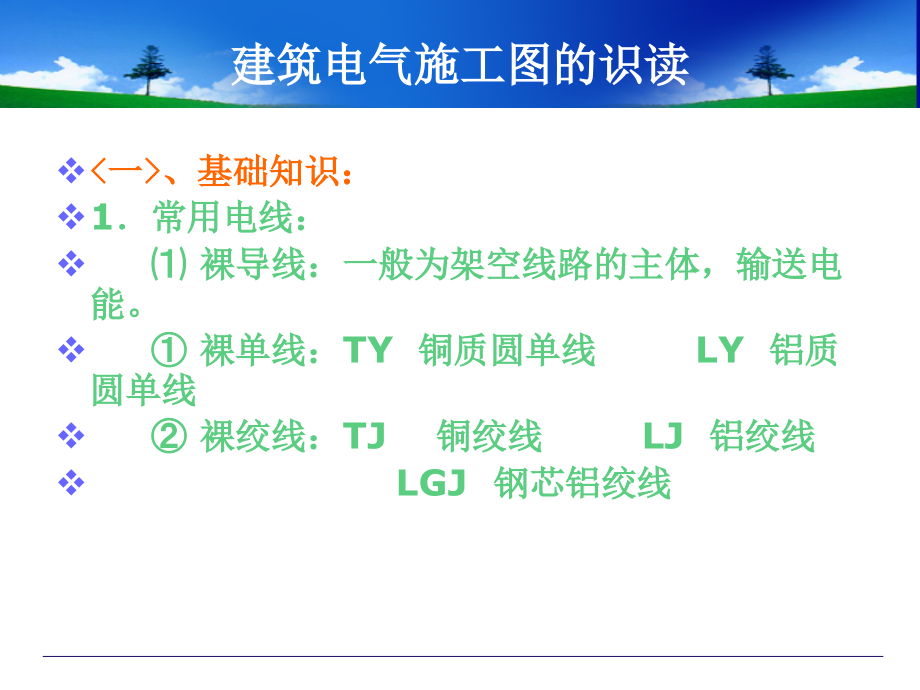

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,建筑电气施工图的识读,建筑电气施工图的识读,、基础知识,：,1,常用电线：,裸导线：一般为架空线路的主体，输送电能。,裸单线：,TY,铜质圆单线,LY,铝质圆单线,裸绞线：,TJ,铜绞线,LJ,铝绞线,LGJ,钢芯铝绞线,绝缘电,线,B ,电线标称截面(mm2),绝缘材料(V为聚氯乙烯塑料绝缘，,X为橡胶绝缘),导体材料(L为铝芯，铜芯省略),表示布线用的电线,导线的性能(ZR：表示阻燃，NH表示耐火),BV,：铜芯塑料绝缘线,BX,：铜芯橡胶绝缘线,BLV,：铝芯塑料绝缘线,BVV,：铜芯塑料绝缘护套线,BLVV,：铝芯塑料绝缘护套线,例：,BV 2.5,BVV 4,ZRBLV25,NHBX10,2,电缆：多芯导线,在电路中起着输送和分配电能的作用,电缆的组成：线芯、绝缘层、保护层,电缆按用途可分为：,电力电缆,：用来输送和分配大功率电能,a,、聚氯乙烯绝缘聚氯乙烯护套电力电缆,VV VLV,例：,VV,22,-4120+150,表示,4,根截面为,120mm2,和,1,根截面为,50mm2,的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。,b,、交联聚乙烯绝缘聚氯乙烯护套电力电缆,YJV YJLV,例：,YJV,22,-4,120,表示,4,根截面为,120mm,2,的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。,控制电缆,：用于传输控制电流,常用控制电缆：,KVV KVLV,通信电缆：用于传输信号和数据,电话电缆：,HYY HYV,同轴射频电缆：,STV-75-4,电缆按绝缘层可分为：,油浸纸绝缘,Z,橡皮绝缘,X,塑料绝缘,V,、,Y,电缆附件,电缆终端头：电缆与配电箱的连接处,一根电缆两个电缆头,电缆中间头：用于电缆的延长，隔,250m,设一个,3,母线：,软母线：用于,35kV,以上的高压配电装置中,硬母线：用于高低压配电所,TMY,：硬铜母线,LMY,：硬铝母线,4,、线路敷设方式代号：,TC,：用电线管敷设,SC,：用焊接钢管敷设,SR,：用金属线槽敷设,CT,：用桥架敷设,PC,：用硬塑料管敷设,PEC,：用半硬塑料管敷设,5,、线路敷设部位代号：,WE,：沿墙明敷,WC,：沿墙暗敷,CE,：沿顶棚明敷,CC,：沿顶棚暗敷,BE,：沿屋架明敷,BC,：沿梁暗敷,CLE,：沿柱明敷,CLC,：沿柱暗敷,FC,：沿地板暗敷,SCC,：在吊顶内敷设,6,、线路在平面图上的表示：,a,b(c d)e-f,a:,线路编号,b,：导线型号,c,：导线根数,d,：导线截面,e,：线路敷设方式,f,：线路敷设部位,例：,N1 BV-34 SC20 FC,表示：,N1,回路，,3,根,4mm2,的铜芯聚氯乙烯,塑料绝缘线，穿,DN20,的焊接钢管沿地板敷设,7,、灯具在平面图上的表示：,a:,灯具数量,b,：灯具型号,c,：灯泡数量,d,：灯泡容量，,W,e,：灯具安装高度,f,：灯具安装方式,(X,吸顶，,B,壁安，,G,吊杆式，,L,吊链式，,R,：嵌入式,),L,：光源种类,例：,表示：,2,套灯，每套有,30W,的灯管,2,个，,吊链式安装，安装高度为,2.8m,8,、电气工程系统图的识读：,识读程序：,先看图纸目录，再看施工说明，,了解图例符号，系统结合平面。,识读要点：,供电方式和相数：高压还是低压供电，单相还是三相,进户方式：电杆进户、沿墙边埋角钢进户、,地下电缆进户,线路分配情况,线路敷设方式：绝缘子布线、管子布线、线槽布线、电缆布线等,照明设备器具的布置：安装高度及平面位置,接地防雷情况,识读脉络：,进户线,总配电箱,干线,分配电箱,支线,用电设备,1.3.1,电气照明系统基本组成,应用电光源进行采光，保证人们在建筑物内正常从事生产和生活活动，满足其他特殊需要的照明设施，称“建筑电气照明系统”。,电气照明系统由电气和照明两个部分组成，,其中电气系统分为供电系统和配电系统，系统应满足用电设备对供电可靠性和对供电质量的要求，并适应建筑的发展；,照明系统由照明器、照明线路、照明控制电器及保护电器等组成。,1.3,建筑电气照明系统,1.3.1,基本组成,1.,电气系统,是指电能的产生、输送、分配、控制和消耗使用的系统，是由电源、导线、控制和保护设备（开关的熔断器）、用电设备（各种照明灯具等）组成。如,图,113,所示。图中包括对照明部分、空调插座、热水器插座、其他插座以及备用等用途的配电。图中还表示出了各个回路的名称，导线的型号及空气开关型号等。,图,113,某电气系统漏电开关箱系统图,2.,照明系统,是指光能的产生、传播、分配（反射、折射和透射）和消耗吸收的系统，由电源、控制器、室内空间、建筑内表面、建筑形状、工作面等组成。,3.,电气和照明系统的关系,电气和照明是两套系统，既相互独立又紧密联系。,两套系统的功能是不同的，在设计中所遵循的基本理论（分属电学和光学）、所依据的基本参数（分别为瓦特,W,和流明,lm,）、所采用的基本运算方法都不同，分别通过照明的光学部分设计和照明的电气部分设计来完成。,两套系统之间又是紧密相关的。连接点就是灯具，灯具可同时用瓦特和流明两类参数表示其性能。灯具是电气系统的末端，又是照明系统的始端。电气设计应满足照明设计的要求，而照明设计应和建筑设计紧密配合。,所以在实际工作中，一般程序是根据建筑设计的要求进行照明设计，再根据照明设计的成果进行电气设计，最后完成统一的电气照明设计。如,图,1-14,所示。,电照设计的基础资料：建筑设计的平、立、剖面图，以及该建筑内生产、生活用电工艺,要求。照明设计的主要成果有照明平面图、供电系统图。,图,1-14,电气照明设计成果图,1.3.2,建筑照明系统的分类,建筑照明系统是将电能转化为光能的系统，按照在建筑中所起的作用的不同，可将建筑照明系统分为视觉照明系统和气氛照明系统。,2.1,常用照明基本线路,在照明平面图中清楚地表现了灯具、开关、插座的具体位置、安装方式，但灯具和插座都是并联接于电源进线的两端，相线必须经过开关后再进入灯座，零线直接进入灯座，保护接地线与灯具的金属外壳相连。,1.,一只开关控制一盏灯或多盏灯,在一个房间内，一只开关控制一盏灯，如图,2-1,所示。,这是最简单的照明布置图，采用线管配线，,图,2-1,（,a,）为照明平面图，到灯座的导线和灯座与开关之间的导线都是两根，,但其意义不同，可见图,2-1(c),透视接线图，到灯座的两根导线，一根为中线（,N,），一根为控制线（,G,）；,图,2-2,（,b,）为系统图，简单明了；,图,2-1,（,d,）为原理图，分析其原理。在实际中要注意导线根数的变化。,图,2-1,一只开关控制一盏灯,2.,多个开关控制多盏灯,图,2-2,是两个房间的照明平面图，图中有一个照明配电箱、三盏灯、一个单控双联开关和一个单控单联开关，采用线管配线，,图,2-2,（,a,）为其平面图，图中左图两盏灯之间为,3,根线，中间一盏灯与单控双联开关之间为,3,根线，其余都是两根线，因为线管的中间不允许接头，接头只能放在灯盒内或开关盒内，,详见图,2-2,（,c,）透视接线图。,图,2-2,多个开关控制多盏灯,在一个建筑物内，有许多灯具和插座，一般有两种接线方法：,一种是,直接接线法,，开关、灯具、插座直接从电源干线上引接，导线中间允许有接头的安装接线方法，如瓷夹配线、瓷柱配线等。,目前工程广泛用的是线管配线、塑料护套线配线，,线管内不准有接头，导线的分路接头只能在开关盒、灯头盒、接线盒中引出，这种接线法称为,共头接线法,。,这种接线法比较可靠，但耗用导线较多，变化复杂。,当灯具和开关的位置改变，进线方向改变，开关的位置改变，都会使导线根数变化。,因此要真正的看懂照明平面图，就必须了解导线根数变化的规律，掌握照明线路的基本环节。,3.,两个开关控制一盏灯,用两只双控开关在两处控制一盏灯，通常用在楼梯灯、楼上楼下灯的控制，对走廊灯，走廊两端灯进行控制。,其线路图、平面图、透视接线图如图,2-3,所示。,在图示开关位置时，灯不亮，但无论扳动哪个开关，灯都会亮。,分析平面中线路导线的多少，可以画出透视接线图，如图,2-3,（,c,）所示。,弄懂平面图、系统图、接线图的共同点和区别后，再看复杂的平面图就容易懂了。,在实际施工中，关键是掌握原理接线图，不论灯具、开关位置如何变动，线路接线图始终不变，而透视接线图随开关位置、灯具位置、线路并头位置的变动而变动，,所以一定要理解线路图，才能看懂任何复杂的平面图和系统图。,图,2-3,两个开关控制一盏灯,照明平画图能清楚地表现灯具、开关、插座和线路的具体位置及安装方法，,但同一方向的导线只用一根线表示，这对初学者来说，在线路的施工和接线时有一定的难度，这时要结合系统图来分析，并且画出灯具、开关、插座的线路接线图或透视接线图，这样在施工中穿线、并头、接线就不会搞错了。,6,常见的几种插座接线,见图,3-1,。,图,3-1,常用插座接线图,、电气施工图,识读案例,设计说明一般是一套电气施工图的第一张图纸，主要包括：（,1,）工程概况,;,（,2,）设计依据,;,（,3,）设计范围,;,（,4,）供配电设计,;,（,5,）照明设计,;,（,6,）线路敷设,;,（,7,）设备安装,;,（,8,）防雷接地,;,（,9,）弱电系统,;,（,10,）施工注意事项。,1,常用电气施工图介绍,1.1,设计说明,识读一套电气施工图，应首先仔细阅读,设计说明，通过阅读，可以了解到工程的概况、施工所涉及到的内容、设计的依据、施工中的注意事项以及在图纸中未能表达清楚的事宜。,下面的例子是某公寓的电气设计说明，通过它来初步了解电气施工图的设计说明。,设 计 说 明,一、设计依据,1,民用建筑电气设计规范,（,JGJ/T 1692,）；,2,建筑物防雷设计规范,（,GB 5005794 2000,年版）；,3,有线电视系统工程技术规范,（,GB 5020094,）；,4,其他有关国家及地方的现行规程、规范及标准。,二、设计内容,本工程电气设计项目包括,380V/220V,供配电系统、照明系统、防雷接地系统和电视电话系统。,三、供电系统,1,供电方式,本工程拟由小区低压配电网引来,380V/220V,三相四线电源，引至住宅首层总配电箱，再分别引至各用电点；,接地系统为,TN-C-S,系统,，进户处零线须重复接地，设专用,PE,线，接地电阻不大于,4,；本工程采用放射式供电方式。,2,线路敷设,低压配电干线选用铜芯交联聚乙烯绝缘电缆（,YJV,）穿钢管埋地或沿墙敷设；支干线、支线选用铜芯电线（,BV,）穿钢管沿建筑物墙、地面、顶板暗敷设。,四、照明部分,1,本工程按普通住宅设计照明系统。,2,所有荧光灯均配电子镇流器。,3,卫生间插座采用防水防溅型插座；户内低于,1.8m,的插座均采用安全型插座。,4,各照明器具的安装高度详见主要设备材料表。,五、防雷接地系统,本工程按民用三类建筑防雷要求设置防雷措施，利用建筑物金属体做防雷及接地装置，在女儿墙上设人工避雷带，利用框架柱内的两根对角主钢筋做防雷引下线，并利用结构基础内钢筋做自然接地体，所有防雷钢筋均焊接连通，屋面上所有金属构件和设备均应就近用,10,镀锌圆钢与避雷带焊接连通，接地电阻不大于,4,，若实测大于此值应补打接地极直至满足要求；具体做法详见相关图纸。,2,本工程设总,等电位联接,。应将建筑物的,PE,干线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联接。等电位联结做法按国标,02D501,2,等电位联接安装,。,3,所有带洗浴设备的卫生间均作等电位联接，具体做法参见,98ZD501,51,、,52,。,4,过电压保护：在电源总配电柜内装第一级电涌保护器,(SPD),。,5,本工程接地形式采用,TNCS,系统，电源在进户处做重复接地，并与防雷接地共用接地极。,六、电话、宽带系统,1,电话电缆由室外穿管埋地引入首层的电话组线箱，再引至各个用户点；,2,电话系统的管线、出线盒均为暗设，管线规格型号见系统图。,七、共用天线电视系统,1,电视电缆由室外穿管埋地引入首层的电视前端箱，再分配到各用户分网；,2,电视系统的管线、出线盒均为暗设，管线规格型号见系统图。,八、其他,施工中应与土建密切配合，做好预留、预埋工作，严格按照国家有关规范、标准施工，未尽事宜在图纸会审及施工期间另行解决，变更应经设计单位认可。,照明配电系统图,:,用以表示建筑照明配电系统供电方式、配电回路分布及相互联系的建筑电气工程图，能集中反映照明的配电方式、导线或电缆的型号、规格、数量、敷设方式及穿管管径、的规格型号等。通过照明系统图，可以了解建筑物内部电气照明配电系统的全貌，它也是进行电气安装调试的主要图纸之一。,1.2,照明配电系统图,例如，,图,16-1,所示,为某商场楼层配电箱照明配电系统图。,再来看一个例子，,图,16-2,所示,为一住宅楼照明配电系统图，请自己根据前面的知识进行识读。,图,16-1,某商场楼层配电箱照明配电系统图,Back,图,16-2,某住宅楼照明配电系统图,Back,1,照明、插座平面图,(1),照明平面图的用途、特点,主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。,(2),照明、插座平面图举例,图,16-3,、,图,16-4,分别为某高层公寓标准层插座、照明平面图。,1.3,平面布置图,2,防雷平面图,(,图,16-5,),防雷平面图是指导具体防雷接地施工的图纸。通过阅读，可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况，在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范，从而对该建筑物的防雷接地系统有一个全面的了解和掌握。,Back,Back,图,16-5,某办公楼屋顶防雷平面图,Back,图纸为某汽车销售公司的电气工程图。该汽车销售公司为五层建筑，一层为汽车展厅及卖场，二至四层为汽车修理中心，五层为工作人员办公场所。,2,、电气施工图实例二,1,电气设计说明,一、建筑概况,本工程为三类建筑。建筑主体五层，建筑物高度为,23.5m,，面积为,4100.0m,2,。,二、设计依据,1,低压配电设计规范,(GB 5005495);,2,建筑物防雷设计规范（,GB 5005794,）；,3,民用建筑电气设计规范（,JGJ/T 1692,）；,4,建筑照明设计标准（,GB 500342004,）；,52003,全国民用建筑工程设计技术措施,电气；,6,内部各专业互提的资料。,三、设计内容,1,电力配电系统；,2,照明系统；,3,建筑物防雷、接地系统；,4,电视、电话及网络系统。,四、供电导线的选择及敷设,自变电所引入的电源线采自,YJV,22,1kV,电力电缆,-0.8m,埋地引入，供电电压为,220V/380V,，电缆在进户处穿焊接钢管保护，并伸出散水坡,100mm,。,未标注处插座分支线路均采用,BV,3,2.5mm2 PC20,导线。,未标注处照明分支线路均采用,BV,2.5mm2,导线。,2,根穿,PC16,，,3,根穿,PC20,，,46,根穿,PC25,。,五、设备选择及安装方式,1,各层配电箱，除一层配电间明装外，其他均为暗装；安装高度为底边距地,1.5m,。,2,照明开关、插座均为暗设，除注明者外，均为,250V,，,10A,，插座均为底边距地,0.3m,，开关底边距地,1.3m,，距门框,0.2m,。,3,出口标志灯在门上方安装时，底边距门框,0.2m,；若门上无法安装时，在门旁墙上安装，顶距吊顶,50mm,；,六、建筑物防雷、接地及安全,1本工程防雷等级为三类，建筑的防雷满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联接。,2接闪器：采用在女儿墙上安装的避雷带(,10圆钢)作为接闪器，并形成不大于24,16的避雷网，并与引下线牢固相连。,避雷带支架做法：在女儿墙上预埋25,4镀锌扁钢作为支架，外露长度为0.1m，支架间距1.0m，转弯处0.5m。,3引下线：利用混凝土柱内两根不小于16以上主筋通长焊接作引下线，间距不大于25m。引下线位置详见防雷平面图。外墙引下线在室外地面下1m处引出与室外接地线焊接。,4,接地极：接地装置利用地基梁的钢筋，要求所有地基梁的两根主筋均应与引下线焊接。,5,建筑物四角的外墙引下线在距室外地面上,0.5m,处设测试卡子，防雷接地与其他电气接地采用统一接地装置，其总接地电阻应不大于,1,。施工完成后实测接地电阻，不能满足要求时，增加人工接地极。,6,所有露出屋面的金属管道及金属构件均应与屋面避雷带可靠连接。所有防雷接地装置中的金属件均应镀锌。,7,本工程采用总等电位联接，总等电位板由紫铜板制成。,七、弱电系统及线路敷设,电视系统：电视信号线埋地引入，在一层设前端放大器，通过各层分支箱将信号输送至各电视终端。,电话系统：电话电缆埋地引入，在每层设电话分线箱。,网络系统：多模光纤从室外埋地引入，在一层设网络配线架。,八、其他,1,施工做法参见,建筑电气安装工程图集,及现行有关国标执行。,2,未尽事宜由现场配合解决，电气专业应与土建密切配合，预埋管线、预留孔洞、箱体留洞以建施为准。,3,电气装置施工、安装及验收按,GB 50303,2002,建筑电气安装工程施工质量验收规范,执行。,其干线系统图,如图,16-6,所示,。,2,系统材料表,(,表,16-4),3,配电系统图（见,图,16-7,、,图,16-8,和,图,16-9,）,4,照明平面图（以一层为例）,（,1,）一层照明平面图,(,图,16-10,),（,2,）一层干线及插座平面图,(,图,16-11,),5,防雷接地平面图,（,1,）屋顶防雷平面图,(,图,16-12,),（,2,）基础接地平面图,(,图,16-13,),图,16-6,干线系统图,Back,图,16-7 AL,配电柜系统图,Back,图,16-8 AM2(AM3,、,AM4),箱系统图,Back,图,16-9 AM5,箱系统图,Back,Back,Back,Back,3.3,低压系统接地形式,在,GB50054-95,新的国家标准,低压配电设计规范,中已不再使用接零、接地、零线等名称，而改用,ICE,标准代号。,根据电气工作接地和电气装置外露导电部分保护接地的方式不同，,ICE,将系统接地分为,TN,，,TT,，,IT,三种形式，,这些文字符号的意思是：,第一个字母说明电源对大地的关系：,T,一点与大地直接连接：,I,与大地隔离或一点经阻抗与大地连接：,第二个字母说明电气装置外露导电部分对大地的关系,:,T,外露导电部分直接接地：,N,外露导电部分与电源的中性点连接而接地。,在,TN,系统中按中性线（,N,）线和保护接地线（,PE,线）的分开或合并又分为三种形式：,TN-C,系统,在全系统中,N,线和,PE,线是合为一根的；,TN-S,系统,在全系统中,N,线和,PE,线是分为两根的；,TN-C-S,系统,在全系统中仅前一部分（通常为电源至电气装置进线总配电箱的一段线路），,N,线和,PE,线合为一根（称为,PEN,）线，此后都分为两根。,各种形式的接地系统图见图,3-2,至,3-6,。,图,3-2 TN-C,系统,TN-C,系统内由于,PEN,线兼起,PE,线和,N,线的作用，节省了一根导线。但,PEN,线上通过三相不平衡电流,I,，其上有电压降，使电气装置外露导电部分对地带电压，在某些场所这一对地电压可能引起电气事故。,图,3-3 TN-S,系统,TN-S,系统由于,PE,线和,N,线分为单独的两根线，,PE,线平时不通过电流，只在发生接地故障时才通过故障电流，故用电设备的外露可导电部分平时对地不带电压，安全性最好，但它需要多用一根导线，造价较高。,图,3-4 TN-C-S,系统,TN-C-S,系统介于以上二者之间，电气装置外露导电部分对地电压为电源线路上一段,PEN,线上的电压降，数值较小。,如果采用等电位连接，则正常工作或发生接地故障时也不会出现引起事故的电位差。,图,3-5 TT,系统,在,TT,系统中，各装置有其专用,PE,向和接地极，而且不联通，故障电压不互窜，电气装置正常工作时外露导电部分为地电压，比较安全，但其接地故障中包含两个接地电阻，阻抗较大，故障电流较小，常不能用过电流保护兼做接地故障保护，而需装设漏电保护，特别是电源总进线处应装设漏电保护，以防止间接接触电击和接地故障火灾。,图,3-6 IT,系统,IT,系统中，因中性点不接地（或经大阻抗接地）,所以发生接地故障时，其接地故障电流仅为非故障相的对地电容电流，故障电压很低，不致引起事故，并且可在排除故障的同时继续供电，可靠性较高，这是其优点。但它不宜引出中性线，需要,380/220V,降压变压器供给,220V,设备用电，装置的绝缘水平也需提高，除不间断供电和电气安全要求高的场所外，应用受到限制。,在所有的,TN,系统中，因,PE,（,PEN,）线互相联通，故障电压可沿,PE,（,PEN,）线在各接地的电气装置中互窜，这是此种系统的缺点。,因此，我国过去大量采用的,TN-C,系统现在已很少使用,，只有在没有特殊电气危险、有专门电工维护管理的一般场所，为简化线路，节约投资，可视具体情况适当采用外，,一般推荐采用,TN-S,或,TN-C-S,系统，,内设,10/0.4kV,变电所的建筑物应采用,TN-S,系统，,这时，建筑物内变电所的工作接地，保护接地以及用电装置的保护接地都应归入同一等电位连接范围内而,共同接地,。,由于,TN,系统存在故障电压沿,PEN,或,PE,线传导的问题，供电部门规定由城市,220/380V,电网供电的用户采用,TT,系统,，,另外，施工场地无等电位连接的户外场所，宜采用,TT,系统，但应注意在每回线路首端安装动作电流不大于,30mA,的,瞬动漏电保护器。,
