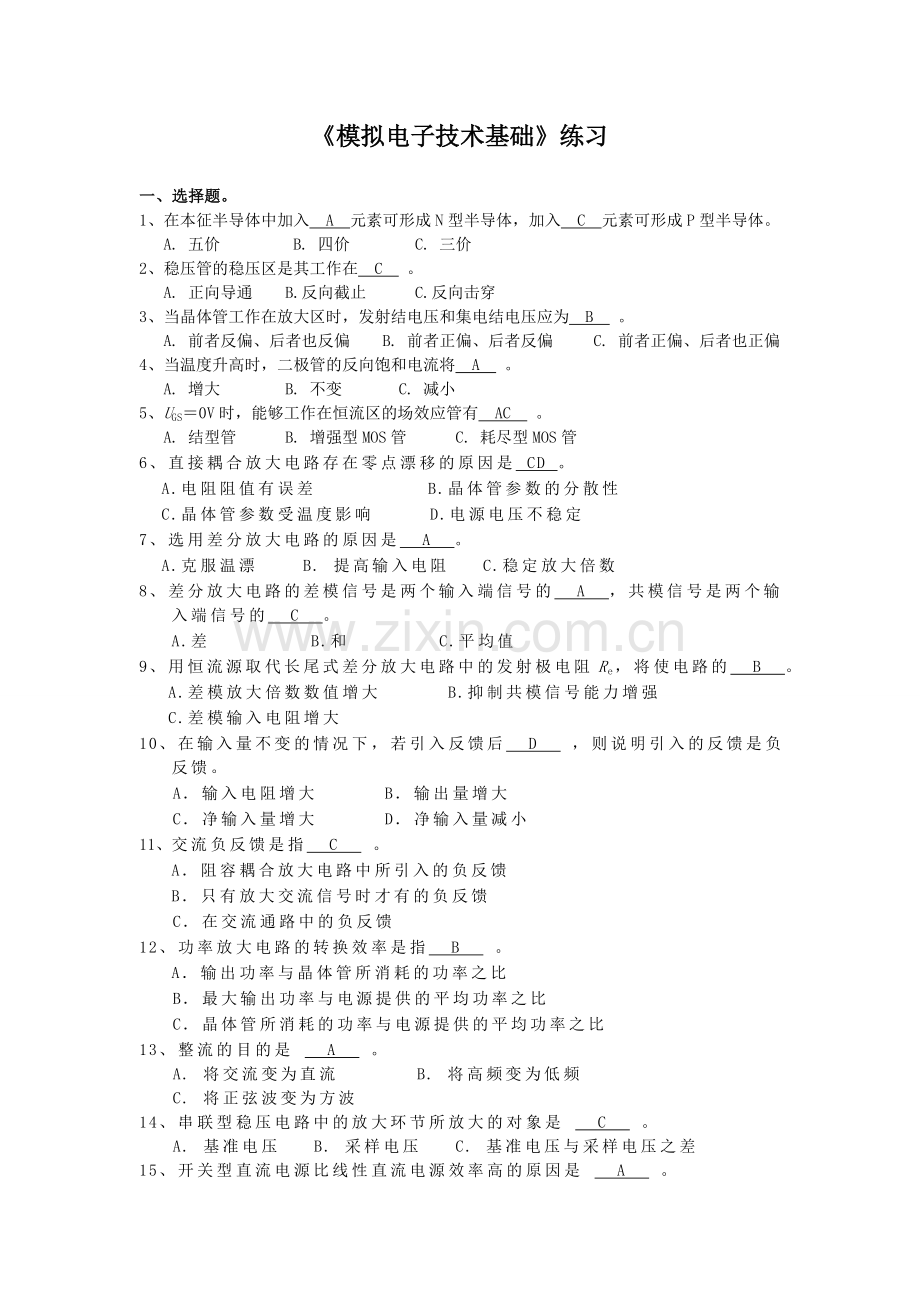

《模拟电子技术基础》练习

一、选择题。
1、在本征半导体中加入 A 元素可形成N型半导体，加入 C 元素可形成P型半导体。
A. 五价 B. 四价 C. 三价
2、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿
3、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏
4、当温度升高时，二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小
5、UGS＝0V时，能够工作在恒流区的场效应管有 AC 。
A. 结型管 B. 增强型MOS管 C. 耗尽型MOS管
6、直接耦合放大电路存在零点漂移的原因是 CD 。
A.电阻阻值有误差 B.晶体管参数的分散性
C.晶体管参数受温度影响 D.电源电压不稳定
7、选用差分放大电路的原因是 A 。
A.克服温漂 B. 提高输入电阻 C.稳定放大倍数
8、差分放大电路的差模信号是两个输入端信号的 A ，共模信号是两个输 入端信号的 C 。
A.差 B.和 C.平均值
9、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的 B 。
A.差模放大倍数数值增大 B.抑制共模信号能力增强
C.差模输入电阻增大
10、在输入量不变的情况下，若引入反馈后 D ，则说明引入的反馈是负 反馈。
A．输入电阻增大 B．输出量增大
C．净输入量增大 D．净输入量减小
11、交流负反馈是指 C 。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
12、 功率放大电路的转换效率是指 B 。
A．输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C．晶体管所消耗的功率与电源提供的平均功率之比
13、整流的目的是 A 。
A. 将交流变为直流 B. 将高频变为低频
C. 将正弦波变为方波
14、串联型稳压电路中的放大环节所放大的对象是 C 。
A. 基准电压 B. 采样电压 C. 基准电压与采样电压之差
15、开关型直流电源比线性直流电源效率高的原因是 A 。

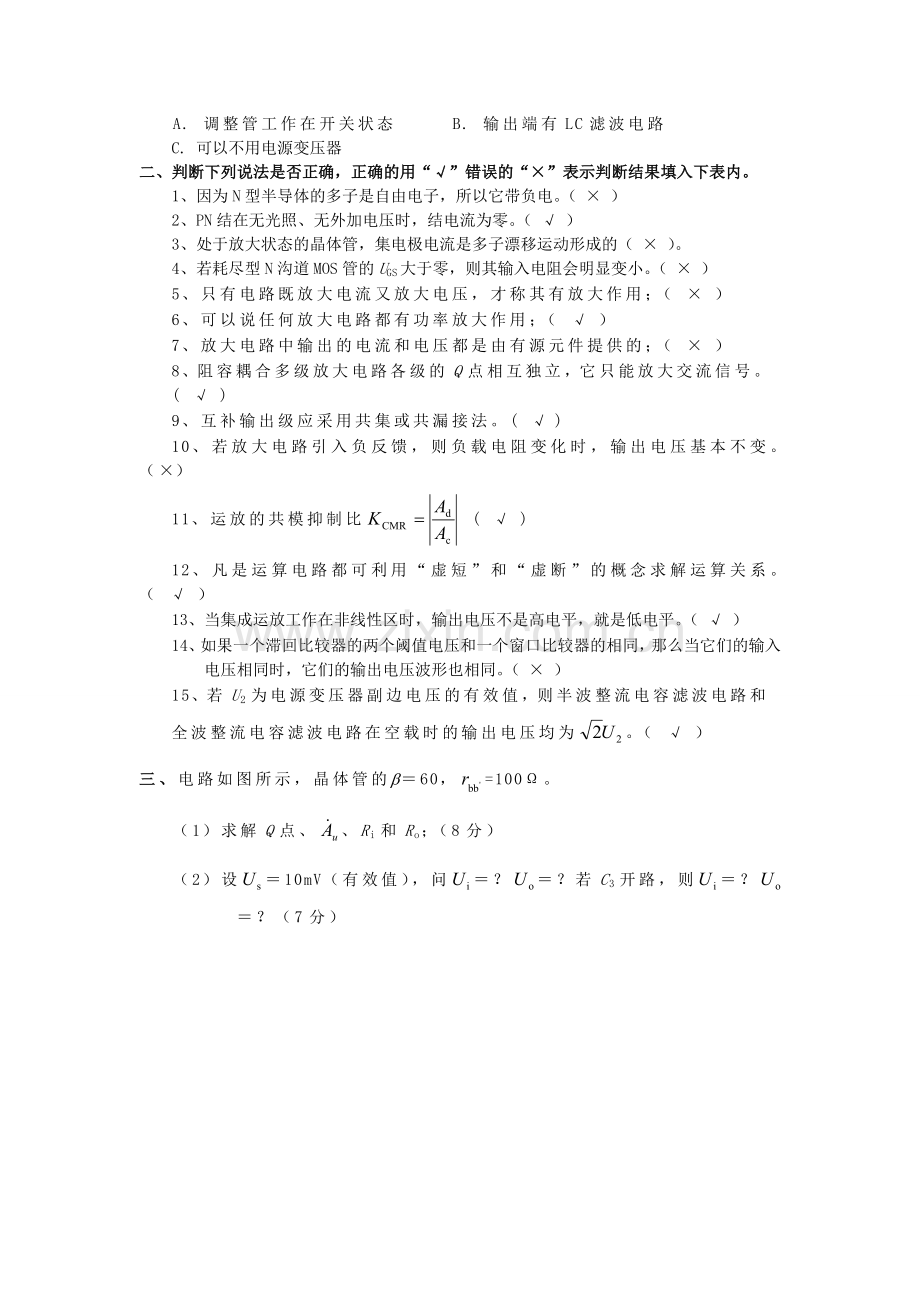

A. 调整管工作在开关状态 B. 输出端有LC滤波电路
C. 可以不用电源变压器
二、判断下列说法是否正确，正确的用“√”错误的“×”表示判断结果填入下表内。
1、因为N型半导体的多子是自由电子，所以它带负电。（ × ）
2、PN结在无光照、无外加电压时，结电流为零。（ √ ）
3、处于放大状态的晶体管，集电极电流是多子漂移运动形成的（ × ）。
4、若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。（ × ）
5、只有电路既放大电流又放大电压，才称其有放大作用；（ × ）
6、可以说任何放大电路都有功率放大作用；（ √ ）
7、放大电路中输出的电流和电压都是由有源元件提供的；（ × ）
8、阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。 ( √ )
9、互补输出级应采用共集或共漏接法。( √ )
10、若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。（×）
11、运放的共模抑制比 ( √ )
12、凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。（ √ ）
13、当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。（ √ ）
14、如果一个滞回比较器的两个阈值电压和一个窗口比较器的相同，那么当它们的输入 电压相同时，它们的输出电压波形也相同。（ × ）
15、若U2为电源变压器副边电压的有效值，则半波整流电容滤波电路和 全波整流电容滤波电路在空载时的输出电压均为。（ √ ）
三、电路如图所示，晶体管的b＝60，=100Ω。
（1）求解Q点、、Ri和Ro；（8分）
（2）设＝10mV（有效值），问＝？＝？若C3开路，则＝？ ＝？（7分）

解：（1）Q点：

、Ri和Ro的分析：

（2）设＝10mV（有效值），则

若C3开路，则

四、如图所示电路参数理想对称，晶体管的β均为50，=100Ω，UBEQ≈0.7。 试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ，以及动态 参数Ad和Ri。（10分）

解：RW滑动端在中点时T1管和T2管的发射极静态电流分析如下：

Ad和Ri分析如下：

五、如图所示电路中，已知VCC＝16V，RL＝4Ω，T1和T2管的饱和管压降│ UCES│＝2V，输入电压足够大。试问
（1）最大输出功率Pom和效率η各为多少？（5分）
（2）晶体管的最大功耗PTmax为多少？（5分）
（3）为了使输出功率达到Pom，输入电压的有效值约为多少？（5分）

解：（1）最大输出功率和效率分别为

（2）晶体管的最大功耗

（3）输出功率为Pom时的输入电压有效值

六、 直流稳压电源如图所示。
（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较 放大电路、采样电路等部分各由哪些元件组成。（5分）
（2）标出集成运放的同相输入端和反相输入端。（2分）
（1） 写出输出电压的表达式。（8分）

图P10.15

解：（1）整流电路：D1～D4；滤波电路：C1；调整管：T1、T2；基准电 压电路：、R、DZ；比较放大电路：A；取样电路：R1、 R2、R3。
（2）为了使电路引入负反馈，集成运放的输入端上为“－”下为“＋”。
（3）输出电压的表达式为
