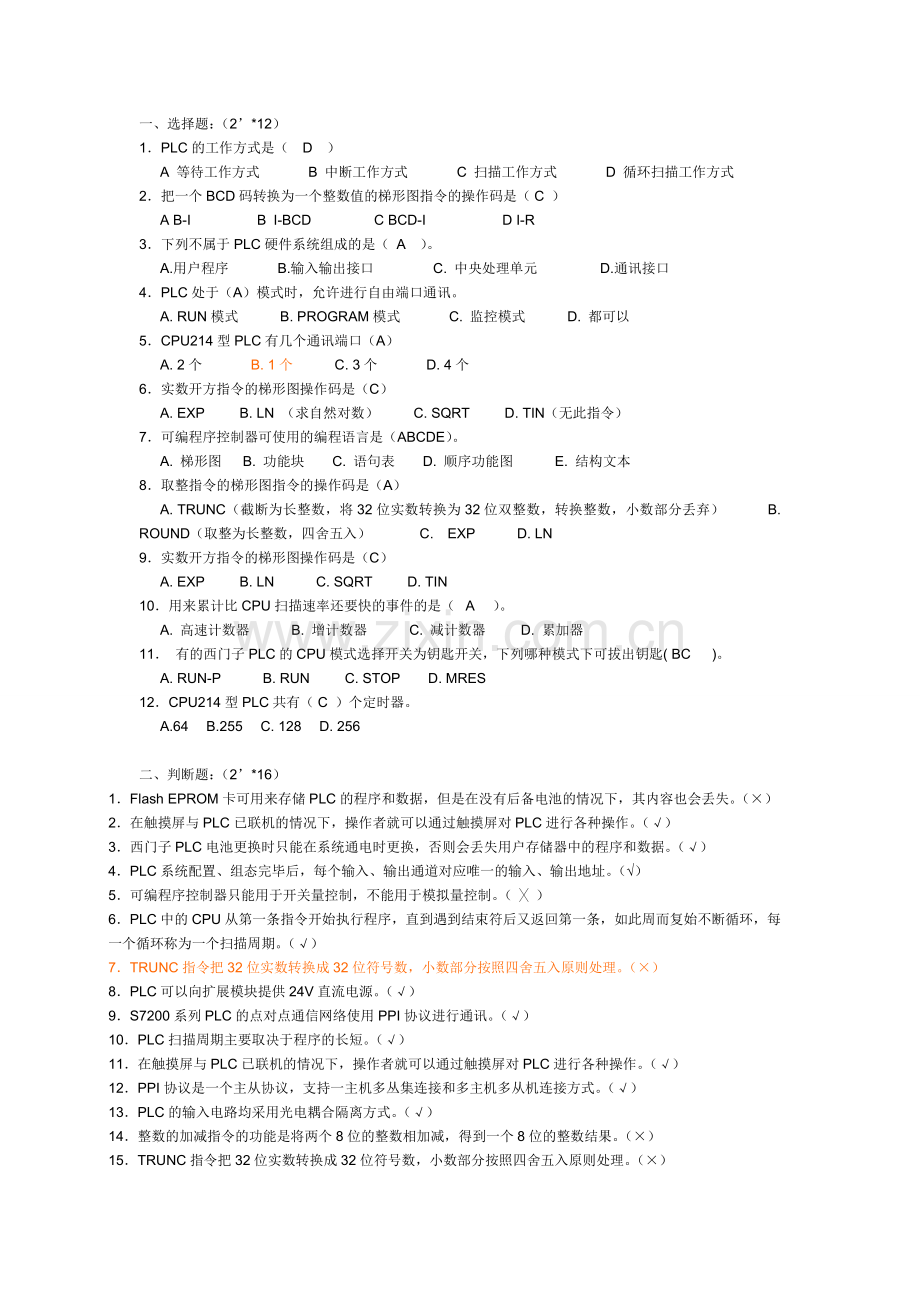

PLC中级工考试试题2.doc

一、选择题：（2*12）1 PLC的工作方式是（ D ）A 等待工作方式 B 中断工作方式 C 扫描工作方式 D 循环扫描工作方式2 把一个BCD码转换为一个整数值的梯形图指令的操作码是（C ）A B-I B I-BCD C BCD-I D I-R3 下列不属于PLC硬件系统组成的是（A ）。A. 用户程序 B.输入输出接口 C. 中央处理单元 D.通讯接口4 PLC处于（A）模式时，允许进行自由端口通讯。A. RUN模式 B. PROGRAM模式 C. 监控模式 D. 都可以5 CPU214型PLC有几个通讯端口（A）A. 2个 B. 1个 C. 3个 D. 4个6 实数开方指令的梯形图操作码是（C）A. EXP B. LN （求自然对数） C. SQRT D. TIN（无此指令）7 可编程序控制器可使用的编程语言是（ABCDE）。A. 梯形图 B. 功能块 C. 语句表 D. 顺序功能图 E. 结构文本8 取整指令的梯形图指令的操作码是（A）A. TRUNC（截断为长整数，将32位实数转换为32位双整数，转换整数，小数部分丢弃） B. ROUND（取整为长整数，四舍五入） C. EXP D. LN9 实数开方指令的梯形图操作码是（C）A. EXP B. LN C. SQRT D. TIN10 用来累计比CPU扫描速率还要快的事件的是（A ）。A. 高速计数器 B. 增计数器 C. 减计数器 D. 累加器11 有的西门子PLC的CPU模式选择开关为钥匙开关，下列哪种模式下可拔出钥匙( BC )。A. RUN-P B. RUN C. STOP D. MRES12 CPU214型PLC共有（C ）个定时器。A.64 B.255 C. 128 D. 256 二、判断题：（2*16）1 Flash EPROM卡可用来存储PLC的程序和数据，但是在没有后备电池的情况下，其内容也会丢失。（）2 在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。（）3 西门子PLC电池更换时只能在系统通电时更换，否则会丢失用户存储器中的程序和数据。（）4 PLC系统配置、组态完毕后，每个输入、输出通道对应唯一的输入、输出地址。（）5 可编程序控制器只能用于开关量控制，不能用于模拟量控制。（ ）6 PLC中的CPU从第一条指令开始执行程序，直到遇到结束符后又返回第一条，如此周而复始不断循环，每一个循环称为一个扫描周期。（）7 TRUNC指令把32位实数转换成32位符号数，小数部分按照四舍五入原则处理。（）8 PLC可以向扩展模块提供24V直流电源。（）9 S7200系列PLC的点对点通信网络使用PPI协议进行通讯。（）10 PLC扫描周期主要取决于程序的长短。（）11 在触摸屏与PLC已联机的情况下，操作者就可以通过触摸屏对PLC进行各种操作。（）12 PPI协议是一个主从协议，支持一主机多丛集连接和多主机多从机连接方式。（）13 PLC的输入电路均采用光电耦合隔离方式。（）14 整数的加减指令的功能是将两个8位的整数相加减，得到一个8位的整数结果。（）15 TRUNC指令把32位实数转换成32位符号数，小数部分按照四舍五入原则处理。（）16 西门子S7-300硬件组态时，电源模块可不用组态。（）三、填空题：（1*14）1 当PLC投入运行后，其工作过程一般分为三个阶段，即 输入 采样、 用户程序 执行 和 输出 刷新三个阶段。完成上述三个阶段称作一个 扫描 周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。2 PLC的运算和控制中心是 CPU 。3 把一个实数转换为一个双字整数值的ROUND指令，它的小数部分采用是 四舍五入 原则。4 PLC在扫描每一条梯形图时，总是先扫描梯形图左边的由各触点构成的控制线路，并按 先左后右 、 先上后下 的顺序对由触点构成的控制线路进行逻辑运算。5 西门子S7-200PLC定时器的类型有 TON 、 TOF 、 TONR 。6 若MW0为2028H，使用MOVE指令将MW0中的数据传送给MB4后，MB4中的数据为 28H 。7 TAK指令的作用是 交换累加器1和累加器2中的内容 。8 西门子PLC CPU内数据的传送与变换一般通过 累加器 进行，而不是直接在存储区进行。四、 问答题：（15+15）1. 实现三台电动机顺序启动，逆序停止。2. 实现8个不同地点的开关控制一盏灯的亮灭。编程题参考答案：1. 实现三台电机顺序启动，逆序停止。间隔时间：5SI0.0：启动按钮I0.7：停止按钮Q0.1Q0.3：三台电机2. 实现8个不同地点的开关控制一盏灯的亮灭。I0.0I0.7：分别为8个地点的开关Q0.0：灯
