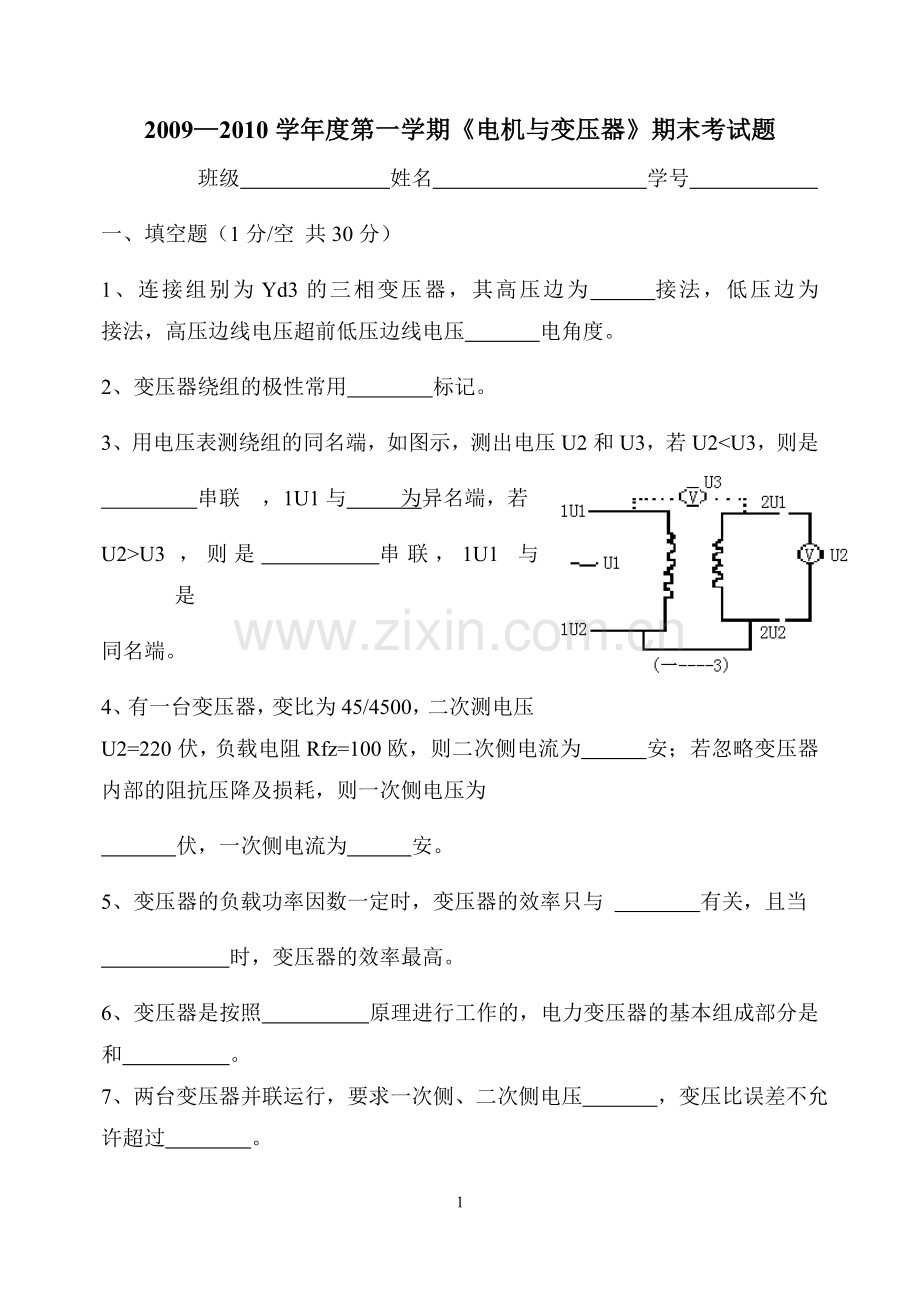

电机与变压器第一学期期末试题.doc

2009—2010学年度第一学期《电机与变压器》期末考试题
班级 姓名 学号
一、 填空题（1分/空 共30分）
1、连接组别为Yd3的三相变压器，其高压边为 接法，低压边为 接法，高压边线电压超前低压边线电压 电角度。
2、变压器绕组的极性常用 标记。
3、用电压表测绕组的同名端，如图示，测出电压U2和U3，若U2<U3，则是
串联 ，1U1与 为异名端，若
U2>U3，则是 串联，1U1与 是
同名端。
4、有一台变压器，变比为45/4500，二次测电压U2=220伏，负载电阻Rfz=100欧，则二次侧电流为 安；若忽略变压器内部的阻抗压降及损耗，则一次侧电压为
伏，一次侧电流为 安。
5、变压器的负载功率因数一定时，变压器的效率只与 有关，且当
时，变压器的效率最高。
6、变压器是按照 原理进行工作的，电力变压器的基本组成部分是 和 。
7、两台变压器并联运行，要求一次侧、二次侧电压 ，变压比误差不允许超过 。
8、电流互咸器一次侧绕组匝数 ，要 连接入被测电路；电压互感器一次侧绕组匝数 ，要 连接入被测电路中。
9、电压互感器的原理与普通 变压器完全一样，不同的是它的 更准确。
10、用变压比为10/0.1的电压互感器和量程为100V的电压表测量电压，若电压表读数为99.3V，则被测电压是 V；若被测电压为9500V，则电压表的读数应为 V。
11、电流互感器二次侧严禁 运行，电压互感器二次侧严禁 运行。
12、变压器并联运行的条件：① ②
③ 。
二、 判断题(1分/题共10分)
（ ）1、电焊变压器具有较大的漏抗。
（ ）2、三相芯式变压器的铁心必须接地，且只能有一点接地。
（ ）3、升压变压器的变比大于1，降压变压器的变比小于1。
（ ）4、电流互感器的变流比，等于二次侧匝数与一次侧匝数之比。
（ ）5、三角形接法可以使一次侧绕组一相接反
（ ）6、变比不相等（设并联运行的其他条件都满足）的变压器并联运行一定会烧坏。
（ ）7、三角形接法不如星形接法是因为星形接法可以有两个电压输出。
（ ）8、只要保证变压器绕组的同名端不变，其连接组别就不变。
（ ）9、电焊变压器具有陡降的外特性，它的电压调整率很小。
（ ）10、变压器不能改变直流电压，如接上直流电压会把变压器烧毁。
三、选择题：（1分/题 共10分）
（ ）1、Y,y接法的三相变压器若二次侧的U相绕组接反，则二次侧三个线电压之间的关系是
A Uuv=Uwu = ( 1/√3) Uvw B Uvw = Uwu =√3 Uuv
C Uvw= Uuv =( 1/√3) Uwu D Uuv= Uwu=√3 Uvw
（ ）2、将连接组别为Y,y8的变压器每相二次侧绕组的首尾端标志互换重新接成星形，则其连接组别为
A Y,y0 B Y,y 2 C Y,y11 D Y,y3
（ ）3、单相变压器一次侧二次侧电压的相位关系取决于
A 一次侧二次侧绕组的同名端
B 对一次侧二次侧出线标志的规定
C一次侧二次侧绕组的同名端及对一次侧二次侧出线标志的规定
( )4、决定电流互感器一次侧电流大小的因素是
A 二次侧电流 B 二次侧所接负载 C 变流比　D　被测电路
（ ）5、电压互感器二次侧回路所接仪表或继电器，必须。
A　串联 　 B并联 C 混联
（ ）6、自耦变压器不能作为安全电源变压器使用的原因是
A 绕组公共部分电流太小 B 变压比为1.2-2,不能增大
C 一次侧与二次侧有电的联系 D 一次侧与二次侧有磁的联系
（ 　）7、变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？
A 增加 B 基本不变 C 减小 D 不一定
（ 　）8、如果将额定电压为220/36V的变压器接入220V的直流电源，则将发生什么现象?
A 输出36V的直流电压
B 输出电压低于36V
C 输出36V电压 ,一次侧绕组过热
D 没有电压输出，一次侧绕组严重过热而烧坏
（　　）9、电流互感器二次侧开路运行的后果是
　　　A 二次侧电压为零 　　　B 二次侧产生危险高压，铁心过热
C 　二次侧电流为零，促使一次侧电流近似为零
　　　D　二次侧产生危险高压，变换到一次侧，使一次侧电压更高
（ 　）10、如果不断电拆装电流互感器二次侧的仪表，则必须
A　先将一次侧断开
　 B先将二次侧短
C　直接拆装
D接先将一次侧短接
三、 简答题：（共50分）
1、二次侧为星形接法的变压器，空载测得三个线电压为Uuv＝400V，Uvw UwU＝230V，＝230V，请作图说明是什么原因造成的？ （7分）

2、电流互器工作在什么状态？电流互感器为什么严禁二次侧开路？（10 分）

3、二次侧绕组为三角形接法如果一相接反会有什么后果﹖如何判断二次侧角接是否接错？ (10分)

4、电焊变压器应满足哪些条件？（8分）

5、自耦变压器的输出功率由哪些部分组成?它的变比K应该在佬范围是比较合理的?为什么?（5分）

6、已知，接线图及同名端标记如图示，判断变压器的连接组别。（写清每一步骤，画出相应的图形）（10分）
