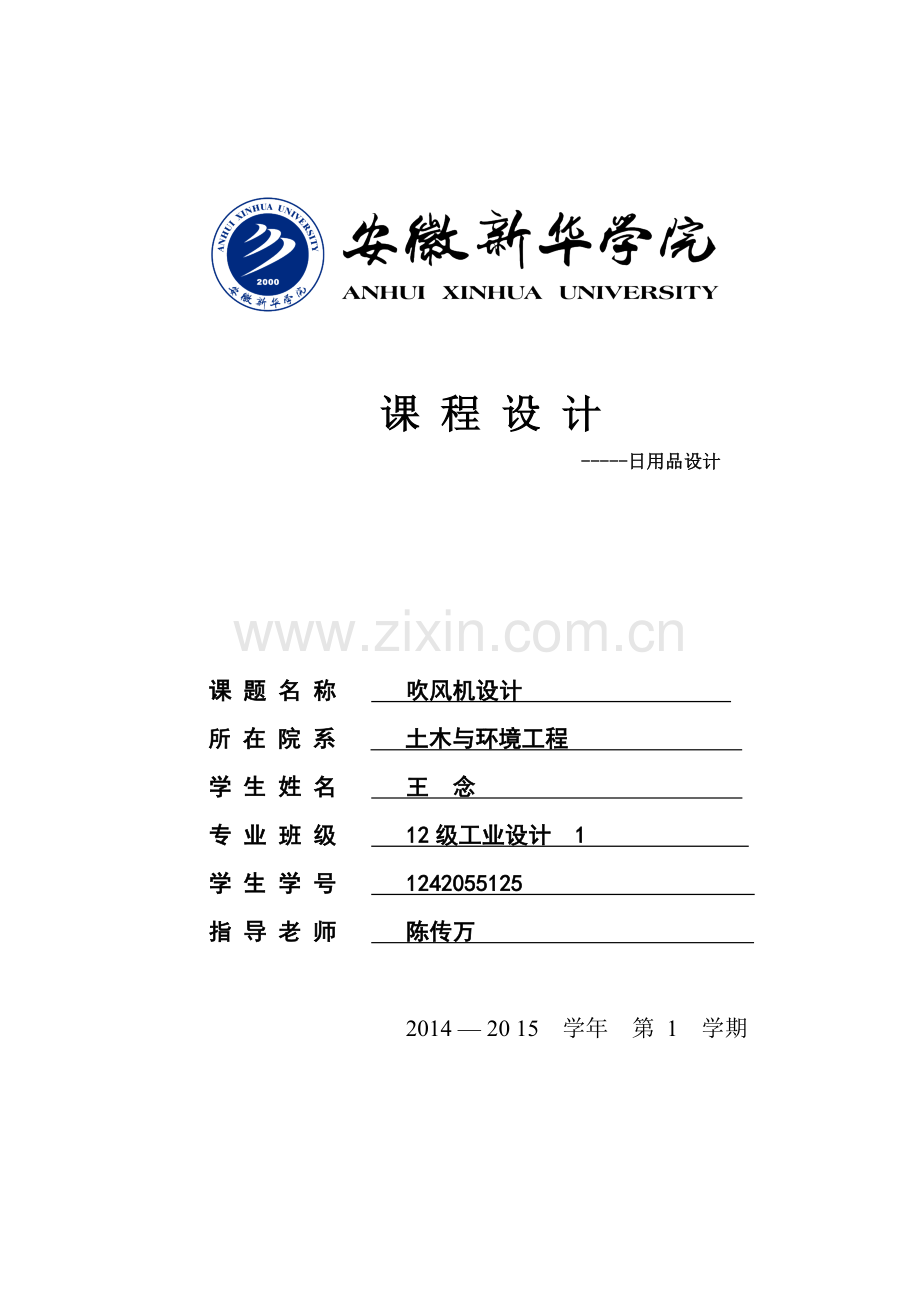

课 程 设 计 -----日用品设计
课 题 名 称 吹风机设计
所 在 院 系 土木与环境工程
学 生 姓 名 王 念
专 业 班 级 12级工业设计 1
学 生 学 号 1242055125
指 导 老 师 陈传万
2014 — 20 15 学年 第 1 学期
目录
一. 吹风机的概括………………………………………………………1
二. 工作原理及分类……………………………………………………2
三. 吹风机组成结构及功能……………………………………………3
四. 吹风机的设计………………………………………………………4
五. 设计心得……………………………………………………………8
一. 吹风机的概括
吹风机是由一组电热丝和一个小风扇组合而成的。通电时,电热丝会产生热量,风扇吹出的风经过电热丝,就变成热风。如果只是小风扇转动,而电热丝不热,那么吹出来的就只是风而不热了。
吹风机主要用于头发的干燥和整形,但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。根据它所使用的电动机类型,可分为交流串激式、交流罩极式和直流永磁式。串激式吹风机的优点是启动转矩大,转速高,适合制造大功率的吹风机;缺点是噪音大,换向器对电信设备有一定的干扰。罩极式式吹风机的优点是噪音小,寿命长,对电信设备不会造成干扰;缺点是转速低,启动性能差,重量大。永磁式吹风机的优点是重量轻,转速高,制造工艺简单,造价低,物美价廉。 吹风机的种类虽然很多,但是结构大同小异,都是由壳体、手柄、电动机、风叶、电热元件、挡风板、开关、电源线等组成。
1890年,法国人亚历山大发明了最早的电吹风;
1920年,电吹风开始出现在市场上,可又大又笨重,经常产生过热的高温,安全系数很低;
1951年,第一个灵巧又安全的烘干型电吹风诞生,并且投入市场,它已经非常接近现在的电吹风;
现在,电吹风的功能得到很大的完善。
二. 工作原理及分类
吹风机直接靠电动机驱动转子带动风叶旋转,当风叶旋转时,空气从进风口吸入,由此形成的离心气流再由风筒前嘴吹出。空气通过时,若装在风嘴中的发热支架上的发热丝已通电变热,则吹出的是热风;若选择开关不使发热丝通电发热,则吹出的是冷风。吹风机就是此来实现烘干和整形的目的。
吹风机手柄上的选择开关一般分为三档,即关闭档、冷风档、热风档,并附有颜色为白、蓝、红的指示牌。有些吹风机的手柄上还装有电机调速开关,供选择风量的大小及热风温度高低时使用。各类吹风机的外壳后面或侧面,都设有可旋转的圆形调风罩,旋动该罩调节进风口的截面大小,就可以调节输送的风速及热风的温度。
1.按使用方式来分,有手持式和壁挂式吹风机。
手持式吹风机价格便宜,体型小巧,风力、热度适中,有的可以折叠,适合居家旅行使用。 壁挂式吹风机可放在桌上或挂在墙上使用,可以自己给自己吹风。壁挂式电吹风源自欧洲经典设计,豪华美观,高尚品质,安全可靠,洗头后可作吹风,风力柔和,不伤发质,安全防护盖,令身心更舒畅,肌肤更舒爽。
2.按送风方式来分,有离心式吹风机和轴流式吹风机。
离心式靠电动机带动风叶旋转,使进入吹风机的空气获得惯性离心力,不断向外排风。它的缺点是排出的风没有全部流经电动机,电动机升温较高;优点是噪音较低。
轴流式电动机带动风叶旋转,推动进入吹风机的空气作轴向流动,不断地向外排风。它地优点是排出的风全部流经电动机,电动机冷却条件好,绝缘不容易老化;它的缺点是噪音较大。
3.按外壳所用材料来分,有金属型吹风机和塑料型吹风机。
金属型吹风机坚固耐用,可以承受较高的温度。塑料型吹风机重量轻,绝缘性能好,但是容易老化,而且耐高温性能差。
4.按类型分:有家用型吹风机和专业型吹风机。
家用吹风机的使用相对来说较普遍,所以人们比较看重它的实用性以及价格相对便宜。专业吹风机对电吹风的性能要求很高,它的价格相对较贵。
三. 吹风机组成结构及功能
1.吹风机的组成结构
壳体。它对内部机件起保护作用,又是外部装饰件。
n 电动机和风叶。电动机装在壳体内,风叶装在电动机的轴端上。电动机旋转的时候,
由进风口吸入空气,由出风口吹出风。
电热元件。吹风机的电热元件是用电热丝绕制而成,装在吹风机的出风口处,电动
机排出的风在出风口被电热丝加热,变成热风送出。
有的吹风机在电热元件附近装上恒温器,温度超过预定温度的时候切断电路,起保护作用。
挡风板。有的吹风机在进风口处有圆形挡风板,用来调节进风量。没有圆形挡风板
的吹风机,可以用一张纸盖着进风口的一部分同样可以调节进风量 。进风量少,吹出来的风就比较热,进风量多,吹出来的风就不太热。要注意,风口不能挡得过多,否则会因为温度过高而损坏电动机或者烧坏电热元件。
开关。吹风机开关一般有“热风”、“冷风”、“停”三档位置,常用白色表示“停”,
红色表示“热风”,蓝色表示“冷风”。
有的吹风机的电热元件由二段或者三段电热丝组成,用来调节温度,由选择开关控制。
2.吹风机的功能
烘干:
电吹风在我们生活中主要是用于将头发吹干和整形,家用电器受潮后,也可用电吹风吹干。
驱潮:
衣物特别容易受潮发霉,用电吹风驱潮也是个不错的方法。同时对于受潮的饼干,用电吹风对其吹一阵,冷却后,也能恢复饼干原有的松脆口感。
去除地毯的印痕:
地毯受家具等重物的长期挤压会形成凹痕,这时可将浸过热水的毛巾拧干,敷在凹痕处七八分钟,然后移去毛巾,用吹风机和细毛刷边吹边刷,即可恢复地毯的原状。
肩颈痛、落枕、肩周炎:
电吹风的热风可改善局部血液循环,起到舒通血脉、散寒止痛的作用。
脚汗:
易出脚汗的人在穿鞋前,用电吹风向鞋内吹上片刻,这样一来,热风不仅会使鞋子穿起来更干燥、舒适,还有杀灭霉菌、避免脚癣的作用。
其他方面:
可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。
四. 吹风机的设计
这款粉色控设计的吹风机专身为女生打造,超人负离子大功率电吹风“粉红女郎”
精致轻巧如精灵一般跌落凡尘,洗净凡俗。它轻舞在你的发丝间,一点一滴装饰你的美。
网罩可拆卸清理网孔。
双向开关设计,风速开关可调节风速的大小,热风风力开关可调节风力的大小。
长按此开关可吹出冷风。
负离子发生器的加入,更加呵护发质健康。
吹风机尾部的带挂钩设计,方便收纳悬挂,带护线套经得住扭动。
时尚的外观加上流线感设计值得你拥有
五. 设计心得
在本次吹风机调研中,发现吹风机市场前景广阔。作为一种小家电,它的功能从单一的干发逐渐提升至更多功能,吹风机产品技术的发展也从基础逐步走向了生活化、多样化的道路。通过对吹风机的调研,对吹风机的材料,类型,结构等有了进一步的了解,吹风机设计包含了许多设计环节,要遵循科学依据与人性化设计的设计理念。
所以说,吹风机设计它以组织美的生活环境为前提,以现代工业技术为手段,重视使用者心理上的需要,着眼与功能与美的协调,是一种有意识的造型手段。吹风机设计首先要满足使用要求,适应各种状态的功能要求:二要考虑材料价格的工艺条件,使吹风机得以生产实现;三要适合人们一定的审美要求,逐步形成一个时期的风格。使用功能、物质技术条件和造型的形象是构成吹风机设计的三个基本要素,他们共同构成吹风机的整体图。三者之间,功能是前提,为设计的目的,被视为基本要素;物质技术条件是保证设计实现的基础,造型是设计者的审美构思,其式样创造被视为它的主要特征。
