南京科明沭阳热电快切装置技术协议(20150430).doc

江苏新动力（沭阳）热电有限公司 电源快切装置技术协议书

江苏新动力（沭阳）热电有限公司

电源快切装置

技
术
协
议
书

买方：江苏新动力（沭阳）热电有限公司
卖方：南京科明自动化设备有限公司

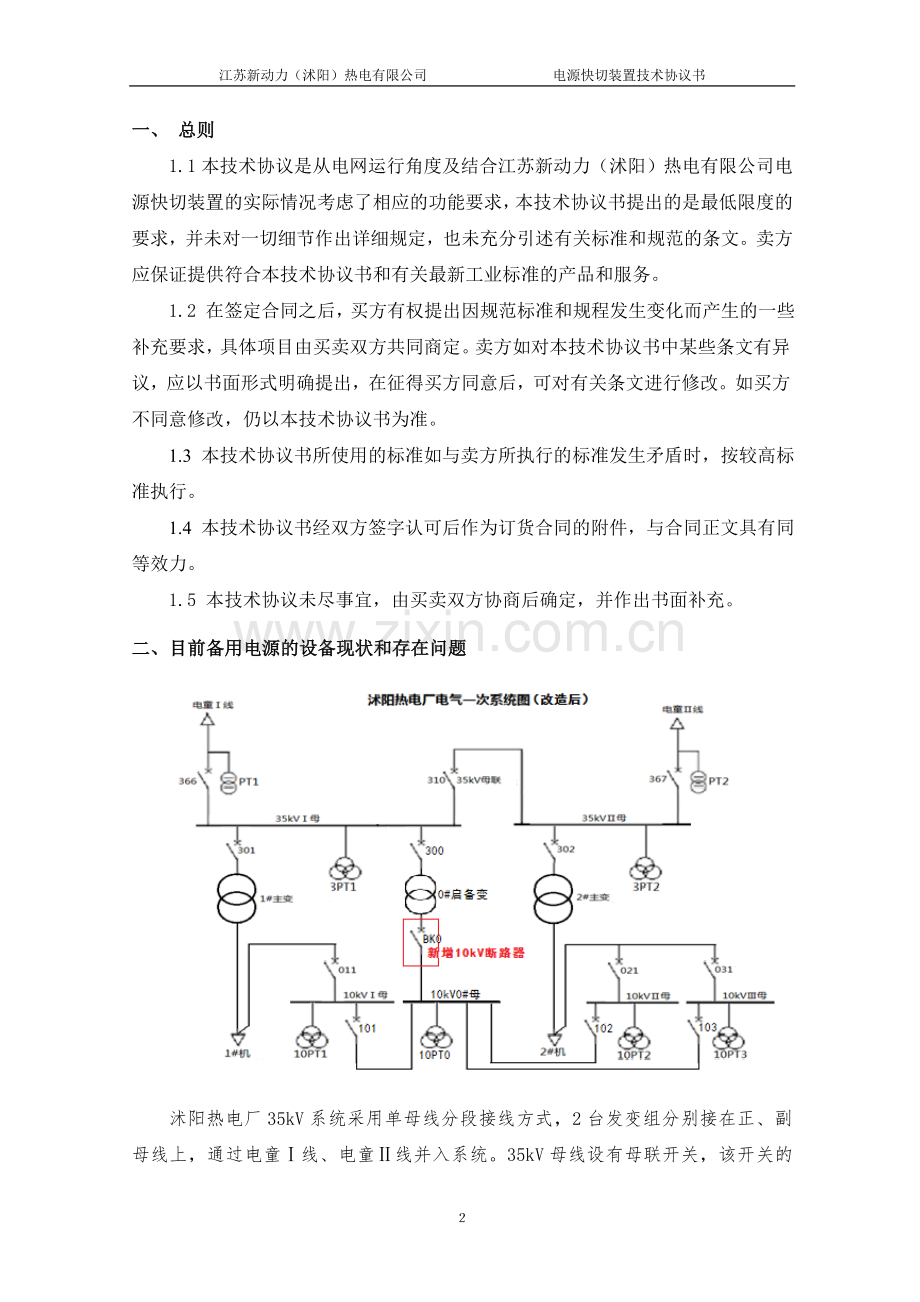

一、 总则
1.1本技术协议是从电网运行角度及结合江苏新动力（沭阳）热电有限公司电源快切装置的实际情况考虑了相应的功能要求，本技术协议书提出的是最低限度的要求，并未对一切细节作出详细规定，也未充分引述有关标准和规范的条文。卖方应保证提供符合本技术协议书和有关最新工业标准的产品和服务。
1.2 在签定合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。卖方如对本技术协议书中某些条文有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。如买方不同意修改，仍以本技术协议书为准。
1.3 本技术协议书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.4 本技术协议书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。
1.5 本技术协议未尽事宜，由买卖双方协商后确定，并作出书面补充。
二、目前备用电源的设备现状和存在问题

沭阳热电厂35kV系统采用单母线分段接线方式，2台发变组分别接在正、副母线上，通过电童Ⅰ线、电童Ⅱ线并入系统。35kV母线设有母联开关，该开关的调度权在地调，规定正常情况下厂内35kV母线必须解列运行；0#启备变高压侧固定接在35kVⅠ段。
该厂有10kV厂用母线4段，分别为10kV0、Ⅰ、Ⅱ、Ⅲ段。其中1#发电机带Ⅰ段母线，2#发电机带Ⅱ、Ⅲ段母线，0#启备变10kV侧带0段母线。由于35kV母联平时为解列运行，厂内10kV（包括0.4kV系统）厂用电实际构成2个独立系统（0#启备变系统除外）。各级厂用备用电源均来自35kVⅠ段母线；运行中如果电童Ⅰ线跳闸，则1#发电机很难在仅带厂用电的状态下维持长期低负荷稳定运行；此时如不采取措施，将极易导致出现1#机停机，35kVⅠ段母线失电和整个备用电源系统失电等严重问题。
三、 主要功能
1、启动条件：
（1）电童Ⅱ线、35kVⅡ母线、2#机变及10kVⅡ、Ⅲ段母线运行正常；
（2）35kV310#母联、电童Ⅰ线366#开关在跳闸位置、电童Ⅰ线366#开关线路PT失压；
（3）0#启备变系统300#、BK0#、101#、102#、103#开关全部处于“分闸”位置。
（4）装置应具备电压异常启动、电流异常启动和频率异常启动。
2、快切装置应动作于：
（1）发跳闸脉冲，或确认新增启备变10kV侧出口总断路器BK0已“跳闸”；
（2）发跳闸脉冲，跳开10kVⅠ段进线断路器011#并确认;
（3）发合闸脉冲，合10kVⅡ段备用电源进线断路器102#（残压方式≯25%）;
（4）发合闸脉冲，合10kVⅠ段备用电源进线断路器101#（残压方式≯25%）;
（5）发闭锁脉冲，闭锁0#启备变备自投装置CMB801P；
（6）发相应的动作信号；
3、本装置应装设“投入”和“切除”切换开关（QK），可根据运行需要切换。
4、新增快切装置的切换方式：瞬时自动切换（只允许切换1次），手动复归。
5、新增备用电源的相位、相序与原0#启备变系统完全相同。待35kV系统恢复后，本后备装置即具备复归条件：所有复归操作均应按操作票在DES上逐项手动完成，应采用先合后拉的方式对断路器进行操作，以保证厂内10kV母线的不停电切换。
6、快切装置应具备“快切”“同期”“残压”3种切换方式，可根据运行需求进行选择。
7、装置的合、分闸回路需增设压板。
四、 供货范围
4.1 -般要求
4.1.1卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。
4.1.2卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家 等内容。对于属于整套设备运行和施工所必需的部件，即使本规范书未列出或数目不足，卖方仍须在执行合同时补足。
4.1.3提供随机备品备件，并在投标书中给出具体清单。
4.1.4提供所供设备中的进口件清单，提供专用工具和仪器仪表清单及其它需要的清单。
4.2供货范围
序号
名称
规范
单位
数量
制造厂
备注
1
智能电源快切装置
CM-961
套
1
南京科明

五、应遵循的主要现行标准与规范
GB14285—93 《继电保护和安全自动装置技术规程》
DL755—2001 《电力系统安全稳定技术导则》
DL/T525—93 《数字型频率继电器及低频自动减负荷装置技术条件》
DL428—91 《电力系统自动低频减负荷技术规定》
DL478—92 《静态继电保护及安全自动装置通用技术条件》
DL/T587—1996 《微机继电保护装置远行管理规程》
DL/T667—1999 《继电保护设备信息接口配套标准》
IEC870—5—103 《继电保护设备信息接口配套标准》
GB/T14537—93 《量度继电器和保护装置的冲击和碰撞试验》
GB/6162—85 《静态继电器和保护装置的电气干扰试验》
NDGJ8—89 《火力发电厂、变电所二次接线设计技术规定》
DL/T720—2000 《电力系统继电保护柜、屏通用技术条件》
电安生[1994] 191号文《电力系统继电保护及安全自动装置反事故措施要点》

六． 环境条件及一般技术参数
◇工作环境
温度：-10℃～+55℃；湿度、压力符合DL478
◇额定数据
直流电压：220V/110V 允许偏差+15％，-20％
交流电压：100V/380V（线电压），57.7V/220V
交流电流：5A/1A； 频 率：50Hz
◇功耗
交流电压：＜0.5VA/相
交流电流：＜1.0VA/相 (In =5A)；＜0.5VA/相 (In =1A)
直 流：正常时＜15W； 跳闸时＜25W
◇过载能力
交流电流：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s。
交流电压：1.2倍额定电压，连续工作；1.4倍额定电压，允许10s。
◇精度
电压：0.5级；频率：0.02Hz ；相角：0.5度
◇定值误差
电压定值误差：±2.5%；
电流定值误差：±2.5%或±0.05A；
频差定值误差：±0.02Hz；
时间定值误差：±1%定值±35ms
（频率异常起动时间定值误差：±1%定值±60ms）
角差定值误差：±1.0°
同捕合闸角度：±10.0°
◇精确工作范围
电流：0.05In～20In；
电压：1%Un～120%Un；
频率：30Hz～65Hz
◇输入输出接点容量
跳合闸出口：允许长期通过电流5A，切断容量150W
信号出口：允许长期通过电流5A，切断容量150W
开关量输入：DC220V/110V/24V。
◇电磁兼容
◆幅射电磁场干扰试验符合GB/T 14598.9的规定；
◆快速瞬变干扰试验符合GB/T 14598.10的规定；
◆静电闭锁试验符合GB/T 14598.14的规定；
◆脉冲群干扰试验符合GB/T 14598.13的规定；
◆射频场感应的传导骚扰抗扰度试验符合GB/T 17626.6规定；
◆工频磁场抗扰度试验符合GB/T 17626.8的规定；
◆脉冲磁场抗扰度试验符合GB/T 17626.9的规定。
◇绝缘试验
◆绝缘试验符合GB/T14598.3-93 6.0的规定；
◆冲击电压试验符合GB/T14598.3-93 8.0的规定。
◇机械性能
能承受严酷等级为Ⅰ级的振动响应，冲击响应。
◇时间性能
事故串联切换时间：≤ 11ms＋工作开关跳闸时间＋备用开关合闸时间。

七. 装置调试试验及技术服务
1．卖方应按有关IEC、GB及DL标准及本规范要求，对所提供的装置进行出厂前调试试验，并提供完整的产品出厂合格证、试验报告。
2．卖方应在技术协议签订后5天内向用户及时提供下列图纸及技术资料（卖方应补充和细化所列技术资料以满足工程施工要求）：
电气原理图：包括装置原理框图、系统接线图、内部接线图和端子排图等。
（1）基础图：包括屏柜尺寸、基础螺栓的位置和开孔尺寸等。
（2）屏柜布置图：包括外型尺寸、设备布置、设备型号、屏柜正面布置、背面布置及屏柜重量。
（3）出厂资料和图纸
4．保证期内的技术服务
保证期是从设备投入运行算起的壹年内，卖方应负责在正常条件下设备的正常稳定运行。装置事故时，卖方应提供服务、分析事故原因，如因系统设备本身原因，一切费用由卖方支付。当装置发生事故时，卖方接到买方的通知24小时内应派人前来修复。装置发生重复性故障时。从首次故障修复之日起，重算保证期。
5．保证期后的技术服务
保证期后，卖方仍应向买方提供优惠服务，负责系统软件升级换版，并承诺售后服务随叫随到，以合理的价格向卖方提供需要的备件，承担原理性故障而导致的改进。
6．安装调试：安装调试工作应保证电厂系统设备正常投运，全部实现本技术协议书阐述的各项功能，完成模拟和在线调试工作。
八、包装及运输
1卖方负责设备的包装及运输。
2设备的包装、运输应符合“GB191-90”包装储运图示标志的规定，且含装箱单、合格证。
3设备到达收货站前5天，卖方应将提货单、发货车、装箱单、识别标志、检验证及其它必须提交的单据一式三份，送交买方。
4设备在运输过程中，由于包装不当造成的损失和损坏，全部由卖方负责，卖方应及时向买方补充缺损件。
5设备到达收货地点后，收货单位应及时清点货物件数及包装外观完整情况：
如货物与发货清单不符或包装损坏时，收货单位在妥善保管同时，及时书面 通知卖方。
九、现场服务
卖方的服务范围是指其在现场进行的工作和对买方的施工、安装、试验、运行、维护和管理人员进行必要的技术培训。
卖方应提供完整的调试方案，并进行调试工作、确认调试结果和派人参加由买方负责进行的性能验收试验。

买方：江苏新动力（沭阳）热电有限公司 卖方：南京科明自动化设备有限公司

买方代表签字 卖方代表签字
（或授权人） （或授权人）

日期： 日期：
８
