建筑工程学院实验实训中心(结构实验楼)任务书.doc

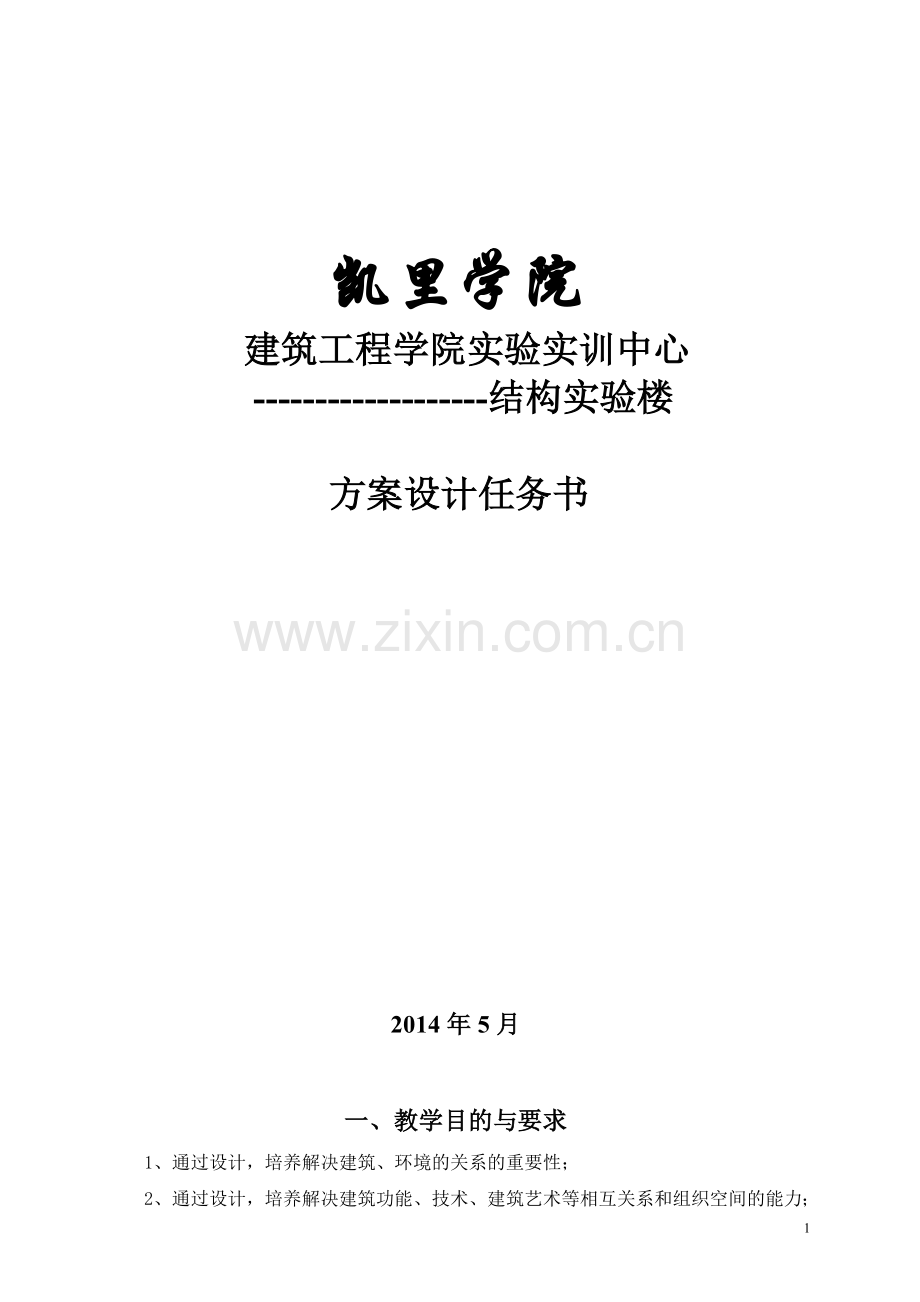

凯里学院
建筑工程学院实验实训中心
-------------------结构实验楼

方案设计任务书

2014年5月

一、教学目的与要求
1、通过设计，培养解决建筑、环境的关系的重要性；
2、通过设计，培养解决建筑功能、技术、建筑艺术等相互关系和组织空间的能力；
3、通过设计，基本掌握科学的设计方法和职业建筑师设计工作的操作技能；
4、通过设计，了解和自觉运用国家有关法规、规范和条例。

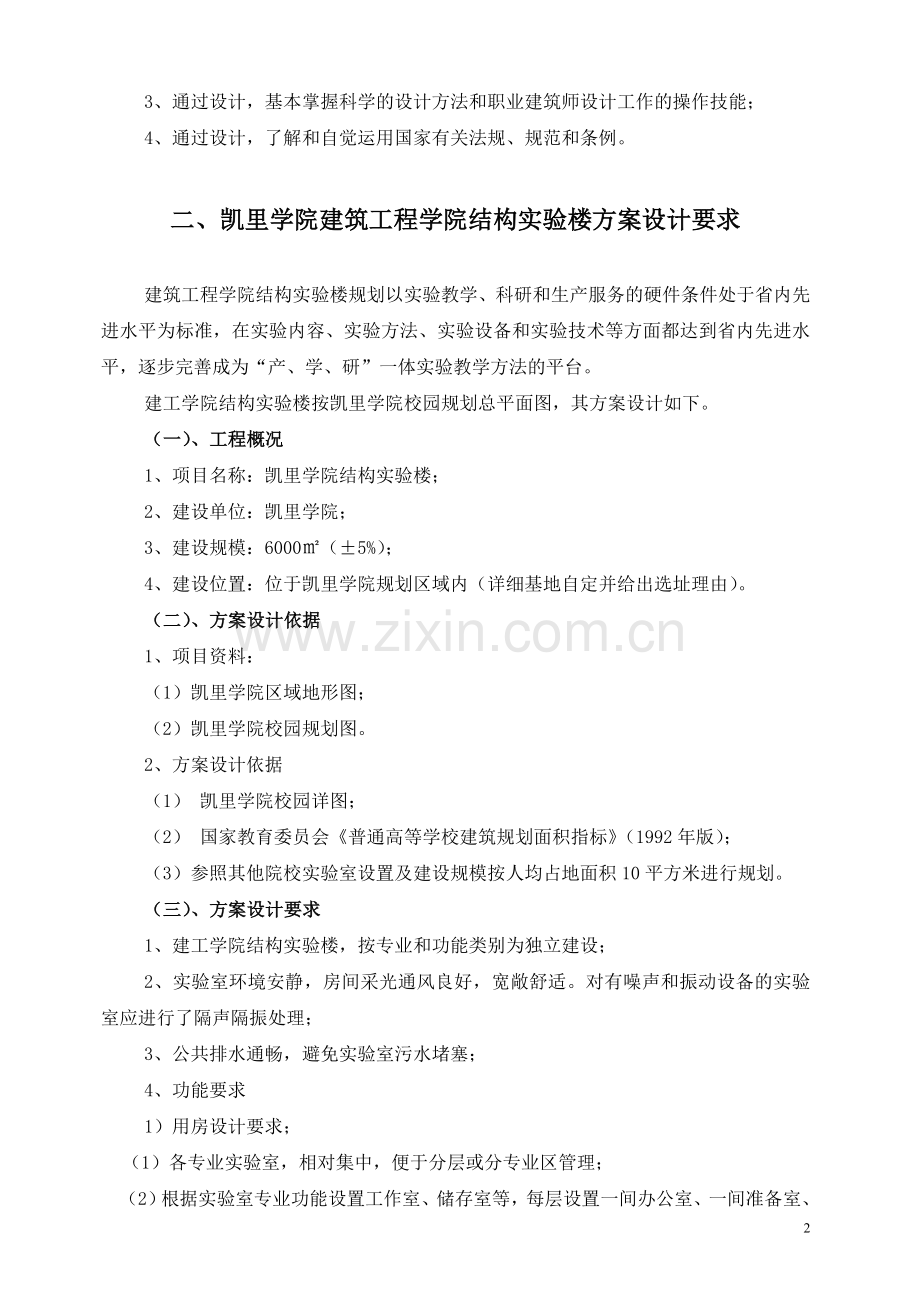

二、凯里学院建筑工程学院结构实验楼方案设计要求

建筑工程学院结构实验楼规划以实验教学、科研和生产服务的硬件条件处于省内先进水平为标准，在实验内容、实验方法、实验设备和实验技术等方面都达到省内先进水平，逐步完善成为“产、学、研”一体实验教学方法的平台。
建工学院结构实验楼按凯里学院校园规划总平面图，其方案设计如下。
（一）、工程概况
1、项目名称：凯里学院结构实验楼；
2、建设单位：凯里学院；
3、建设规模：6000㎡（±5%）；
4、建设位置：位于凯里学院规划区域内（详细基地自定并给出选址理由）。
（二）、方案设计依据
1、项目资料：
（1）凯里学院区域地形图；
（2）凯里学院校园规划图。
2、方案设计依据
（1） 凯里学院校园详图；
（2） 国家教育委员会《普通高等学校建筑规划面积指标》（1992年版）；
（3）参照其他院校实验室设置及建设规模按人均占地面积10平方米进行规划。
（三）、方案设计要求
1、建工学院结构实验楼，按专业和功能类别为独立建设；
2、实验室环境安静，房间采光通风良好，宽敞舒适。对有噪声和振动设备的实验室应进行了隔声隔振处理；
3、公共排水通畅，避免实验室污水堵塞；
4、功能要求
1）用房设计要求；
（1）各专业实验室，相对集中，便于分层或分专业区管理；
（2）根据实验室专业功能设置工作室、储存室等，每层设置一间办公室、一间准备室、一间储存室；
（3）各层设置男、女卫生间。
（四）、部分实验室配置要求及功能说明
1、结构实验室
配置要求：主体大厅面积1080 m2，净空18m，10T起重行车，实验台座和反力墙为预应力钢筋混凝土结构，试验台座下部结构为地下室空心结构。台座有效使用面积15x45m2，上部有一L型空腹结构的双向反力墙，有效使用宽度西墙为25m，北墙为14m,反力墙高度为15m,。初期计划配置主要设备有：大型压力机、液压千斤顶、高速静态应变测试系统、32通道动态信号测试分析系统、超低频拾振器、激振器系统、振动力学实验系统、智能桁架系统等。
功能说明：主要承担土木工程专业《混凝土结构设计原理》、《钢结构设计原理》、《建筑结构试验》课程的教学和实验任务。按教学计划主要开设实验项目包括钢筋混凝土简支梁试验、楼房模型静动态参数测量等。　　
2、质检实验室
配置要求：质检实验室包括5个检测分室，分别为钢筋混凝土性能检测分室、环境检测分室；幕墙性能检测分室、集料检测分室、水泥检测分室。初期计划配置主要设备有：建筑用结构密封胶试验箱、建筑幕墙检测仪、振动应变测试系统、砌体原位压力机、砌体原位剪切仪、电动抗折试验机、伺服压力试验机YDW-300B、混凝土振动台等。
功能说明：主要承担土木工程专业《建筑结构试验》课程的教学和实验任务和对外检测服务项目。按教学计划主要开设实验项目包括混凝土结构的非破损检测、钢结构检测、 砌体结构非破损检测和结构现场荷载试验等。对外服务包括：地基基础工程检测、主体结构工程现场检测、建筑幕墙工程检测和常规见证取样检测（水泥、钢筋、砂石、混凝土、砂浆和简易土工等）。

（五）、凯里学院建工学院结构实验楼功能分布明细表
实验室分类
实 验 室 名 称
间数
进深*开间m
使用面积（m2）
总使用面积（m2）
备 注
结构实验室
主体实验室
1
18*60
1080
1080
主体大厅面积1080m2，净空18m，10T起重行车，实验台座和反力墙为预应力钢筋混凝土结构，试验台座下部结构为地下室空心结构。台座有效使用面积15x45m2，上部有一L型空腹结构的双向反力墙，有效使用宽度西墙为25m，北墙为14m,反力墙高度为15m。
油泵房
1
8*5
40
40
仪器室
1
8*5
40
40
控制室
1
4*5
20
20
准备室
1
4*5
20
20
教室
1
8*10
80
80
办公室
2
6.4*5
32
64
工作室
2
6.4*5
32
64
资料室
1
6.4*5
32
64
卫生间、楼梯间
2

质检实验室
钢筋、混凝土性能检测分室
1
8*10
80
80
环境检测分室
1
8*10
80
80
幕墙性能检测分室
1
8*10
80
80
集料检测分室
1
8*10
80
80
水泥检测分室
1
8*10
80
80

（六）、凯里学院建工学院结构实验楼布置简易图

7
