石英加速度计.doc

陕西航天长城测控有限公司 JHT系列加速度计 11 / 11

加速度计JHT-I/A

序 号
参 数 名 称
单 位
参 数 指 标
JⅠ
JⅡ
1
偏值
ｍg　
3
3
2
标度因数
mA/g
1.1~1.5
1.1~1.5
3
二阶非线性
μg／g２
15
15
4
偏值温度系数
μg／℃
20
20
5
标度因数温度系数
PPm／℃
50
50
6
偏值稳定性
μg
20检测时间三个月
20检测时间一个月
7
标度因数稳定性
ppｍ
20检测时间三个月
20检测时间一个月
8
二阶非线性稳定性
μg／g2
10检测时间三个月
10检测时间一个月
9
固有频率
Ｈｚ
800
800
10
量程
g
±30
±30
11
振动
g，Ｈz
5g(20~2000Hz)
5g(20~2000Hz)
12
冲击
g，ｍｓ
100g,4ms,1/2sin
100g,4ms,1/2sin
13
工作温度
℃
-45~+125
-45~+125
14
测试温度
℃
室温~+80
室温~+80
15
重量
g
80
80
16
分辨率
g
5×10-6
5×10-6
17
工作电压
v
±12~±18
±12~±18

特 点：
精度高。
应用简介：
用于载体的微重力测量系统和高精度惯导系统中，并可用于高精度的静态角度测量系统中。

安装尺寸图
2-1

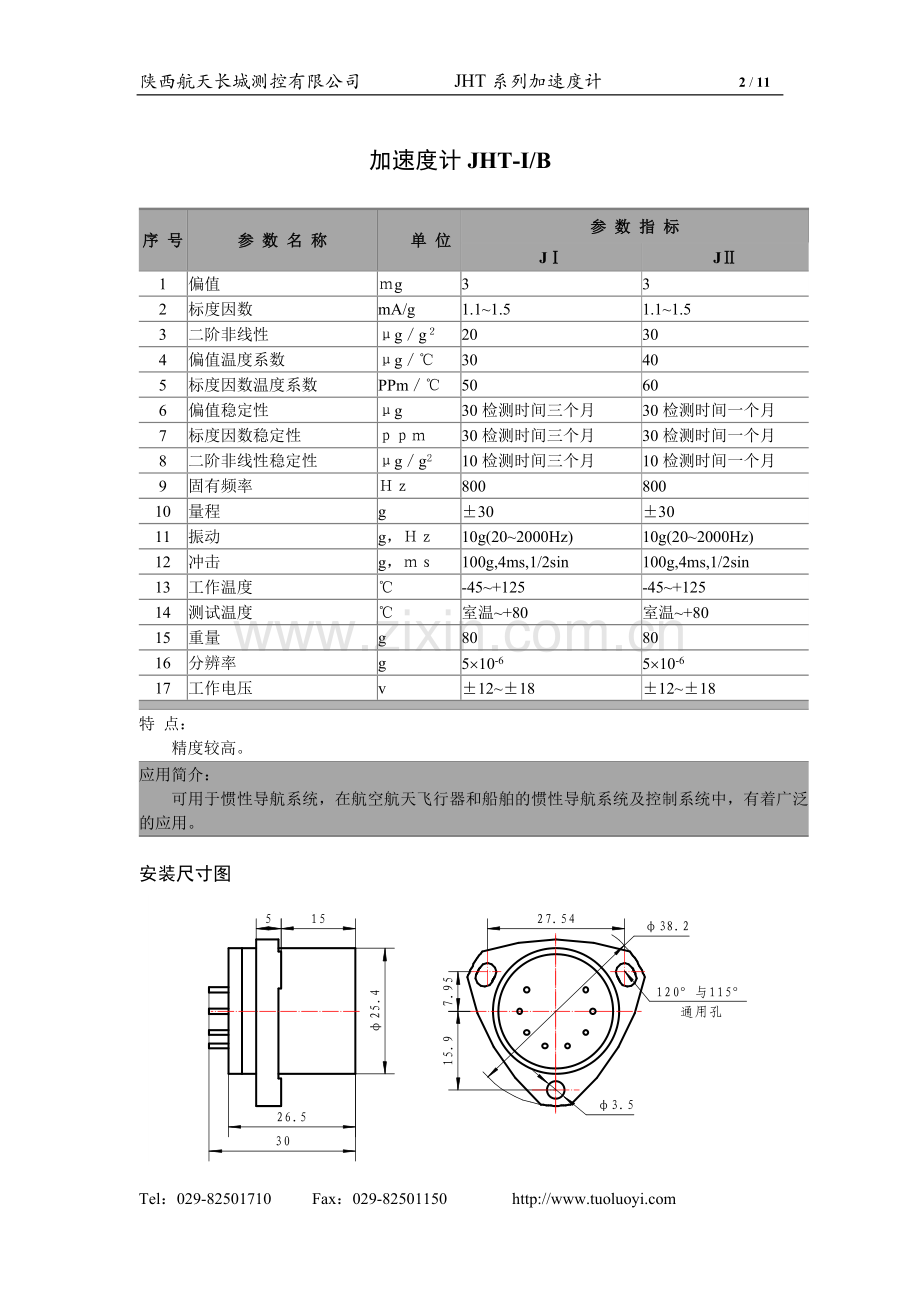

加速度计JHT-Ⅰ/B

序 号
参 数 名 称
单 位
参 数 指 标
JⅠ
JⅡ
1
偏值
ｍg　
3
3
2
标度因数
mA/g
1.1~1.5
1.1~1.5
3
二阶非线性
μg／g２
20
30
4
偏值温度系数
μg／℃
30
40
5
标度因数温度系数
PPm／℃
50
60
6
偏值稳定性
μg
30检测时间三个月
30检测时间一个月
7
标度因数稳定性
ｐｐｍ
30检测时间三个月
30检测时间一个月
8
二阶非线性稳定性
μg／g2
10检测时间三个月
10检测时间一个月
9
固有频率
Ｈｚ
800
800
10
量程
g
±30
±30
11
振动
g，Ｈｚ
10g(20~2000Hz)
10g(20~2000Hz)
12
冲击
g，ｍｓ
100g,4ms,1/2sin
100g,4ms,1/2sin
13
工作温度
℃
-45~+125
-45~+125
14
测试温度
℃
室温~+80
室温~+80
15
重量
g
80
80
16
分辨率
g
5´10-6
5´10-6
17
工作电压
v
±12~±18
±12~±18

特 点：
精度较高。
应用简介：
可用于惯性导航系统，在航空航天飞行器和船舶的惯性导航系统及控制系统中，有着广泛的应用。
安装尺寸图

序 号
参 数 名 称
单 位
参 数 指 标
JⅡ
MJ
加速度计JHT-Ⅰ/C

1
偏值
ｍg　
4
4
2
标度因数
mA/g
1.1~1.5
1.1~1.5
3
二阶非线性
μg／g２
30
50
4
偏值温度系数
μg／℃
30
50
5
标度因数温度系数
PPm／℃
60
80
6
偏值稳定性
μg
40检测时间一个月
40检测时间3~7天
7
标度因数稳定性
ｐｐｍ
40检测时间一个月
40检测时间3~7天
8
二阶非线性稳定性
μg／g2
20检测时间一个月
20检测时间3~7天
9
固有频率
Hz
800
800
10
量程
g
±30
±30
11
振动
g，Ｈｚ
10g(20~2000Hz)
10g(20~2000Hz)
12
冲击
g，ｍｓ
100g,4ms,1/2sin
100g,4ms,1/2sin
13
工作温度
℃
-45~+125
-45~+125
14
测试温度
℃
室温~+80
室温~+80
15
工作电压
v
±12~±18
±12~±18

特 点：
体积较小，精度较高。
应用简介：
用于有空间限制的运动物体的加速度测量系统中。
安装尺寸图

序 号
参 数 名 称
单 位
参 数 指 标
JⅡ
MJ
1
偏值
ｍg　
6
6
2
标度因数
mA/g
1.1~1.5
1.1~1.5
3
二阶非线性
μg／g２
30
40
4
偏值温度系数
μg／℃
30
50
5
标度因数温度系数
PPm／℃
60
70
6
偏值稳定性
μg
30检测时间一个月
60检测时间3~7天
7
标度因数稳定性
ｐｐｍ
60检测时间一个月
60检测时间3~7天
8
二阶非线性稳定性
μg／g2
20检测时间一个月
20检测时间3~7天
9
固有频率
Hz
800
800
10
量程
g
±30
±30
11
振动
g，Ｈｚ
10g(20~2000Hz)
10g(20~2000Hz)
12
冲击
g，ｍｓ
100g,4ms,1/2sin
100g,4ms,1/2sin
13
工作温度
℃
-45~+125
-45~+125
14
测试温度
℃
室温~+80
室温~+80
15
重量
g
80
80
16
分辨率
g
5´10-6
5´10-6
17
工作电压
V
±12~±18
±12~±18

特 点：
量程较大，精度较高。
应用简介：
可用于坦克、军用车辆等导航系统中。

加速度计JHT-Ⅰ/D

安装尺寸图

加速度计JHT-Ⅰ/E

序 号
参 数 名 称
单 位
参 数 指 标
JⅡ
MJ
M
1
偏值
ｍg　
6
6
6
2
标度因数
mA/g
1.2±0.2
1.2±0.2
1.2±0.2
3
二阶非线性
μg／g２
30
40
50
4
偏值温度系数
μg／℃
30
40
50
5
标度因数温度系数
PPm／℃
60
70
80
6
偏值稳定性
μg
50检测时间一个月
50检测时间3~7天
50检测日稳定性
7
标度因数稳定性
ｐｐｍ
50检测时间一个月
50检测时间3~7天
50检测日稳定性
8
二阶非线性稳定性
μg／g2
30检测时间一个月
30检测时间3~7天
30检测日稳定性
9
固有频率
Ｈｚ
800
800
800
10
量程
g
±20
±20
±20
11
振动
g，Ｈｚ
10g(20～2000Hz)
10g(20~2000Hz)
10g(20~2000Hz)
12
冲击
g，ｍｓ
150g,5ms,1/2sin
150g,3.5ms,1/2sin
150g,3.5ms,1/2sin
13
工作温度
℃
-45～+125
-45~+125
-20~+125
14
测试温度
℃
室温～+80
室温~+80
室温~+125
15
重量
g
＜40
＜40
＜40
16
工作电压
v
±12~±18
±12~±18
±12~±18

特 点：
体积小，精度较高。
应用简介：
用于有空间限制的运动物体的加速度测量系统中。
安装尺寸图

加速度计JHT-Ⅰ/F

序 号
参 数 名 称
单 位
参 数 指 标
1
偏值
ｍg　
£6
2
偏值温度系数
μg／℃
£50
3
偏值月稳定性
μg
£50
4
标度因数
mA/g
1±0.2
5
标度因数温度系数
PPm／℃
£80
6
标度因数月稳定性
ppｍ
£50
7
二阶非线性
μg／g２
£50
8
二阶非线性月稳定性
μg／g2
£30
9
固有频率
Ｈｚ
£800
10
量程
g
±50
11
振动
g，Ｈz
10g(20～2000Hz)
12
冲击
g，ｍｓ
100g,4ms,1/2sin
13
工作温度
℃
-40～+80
14
重量
g
£50

安装尺寸图

2-1

加速度计JHT-Ⅱ/A

序 号
参 数 名 称
单 位
参 数 指 标
MJ
M
1
偏值
ｍg　
7
7
2
标度因数
mA/g
1.1~1.5
1.1~1.5
3
二阶非线性
μg／g２
50
50
4
偏值温度系数
μg／℃
50
80
5
标度因数温度系数
PPm／℃
60
80
6
偏值稳定性
μg
60检测时间3~7天
60检测日稳定性
7
标度因数稳定性
ｐｐｍ
60检测时间3~7天
60检测日稳定性
8
二阶非线性稳定性
μg／g2
50检测时间3~7天
50检测日稳定性
9
量程
g
±10
±10
10
振动
g，Ｈｚ
15g(20~2000Hz)
15g(20~2000Hz)
11
冲击
g，ｍｓ
200g,3.5ms,1/2sin
500g,3.0ms,1/2sin
13
工作温度
℃
-45~+125
-20~+125
14
测试温度
℃
室温~+80
室温~+125
15
重量
g
80
80

特 点：
精度较高，量程较大，抗振能力强。
应用简介：
用于对环境和精度都有较高要求的场合。

安装尺寸图

2-1

加速度计JHT-Ⅱ/B

序 号
参 数 名 称
单 位
参 数 指 标
MJ
M
1
偏值
ｍg　
10
10
2
标度因数
mA/g
3.0±0.5
3.0±0.5
3
偏值温度系数
μg／℃
60
80
4
标度因数温度系数
室温－120℃
PPm／℃
80
100
120℃－150℃
PPm／℃
500
500
5
偏值稳定性
μg
100检测时间3~7天
100检测日稳定性
6
标度因数稳定性
ppm
100检测时间3~7天
100检测日稳定性
7
量程
g
±10
±10
8
振动
g，Ｈz
20g(20~2000Hz)
20g(20~2000Hz)
9
冲击
g，ｍs
1000g,0.5ms,1/2sin
1000g,0.5ms,1/2sin
10
工作温度
℃
-45~+125
-20~+125/150
11
测试温度
℃
室温~+125/+150
室温~+125/+150
12
重量
g
60
60
13
工作电压
v
±12~±18
±12~±18

特 点：
抗振性能良好，其测角精度为角秒级。
应用简介：
主要用于石油钻井的随钻测斜系统和连续测斜系统中，并可广泛用于其它工作环境恶劣的系统中。

JHT-Ⅱ/B安装尺寸图

加速度计JHT-Ⅱ/C

序 号
参 数 名 称
单 位
参 数 指 标
M
1
偏值
ｍg　
15
2
标度因数
mA/g
3±0.5
3
偏值温度系数
μg／℃
100
4
标度因数温度系数
PPm／℃
200
5
偏值稳定性
μg
200检测日稳定性
6
标度因数稳定性
ppm
200检测日稳定性
7
量程
g
±10
8
振动
g，Ｈz
20g(20~2000Hz)
9
冲击
g，ｍs
1000g,0.5ms,1/2sin
10
工作温度
℃
-20~+125
11
测试温度
℃
室温~+125
12
重量
g
25
12
工作电压
v
±7~±15

特 点：
体积小，抗冲击，可安装于芯杆直径为1英寸的测斜仪上。
应用简介：
主要用于石油钻井的随钻测斜系统和连续测斜系统中，并可广泛用于炮弹、航空炸弹等小型飞行物中。

安装尺寸图

JHT系列加速度计使用注意事项与存储条件

1、 产品不得与腐蚀性的化学用品接触；
2、 产品接线柱上引出的线要与接线图中一一对应，不得错接、反接；
3、 冲击、振荡实验不得超过产品型号的技术要求；
4、 储存条件：
产品要放在原包装盒内，放在不要有灰尘，干燥的室温中，移动过程中要注意轻拿轻放。
