电子技术基础试题远程教育.doc

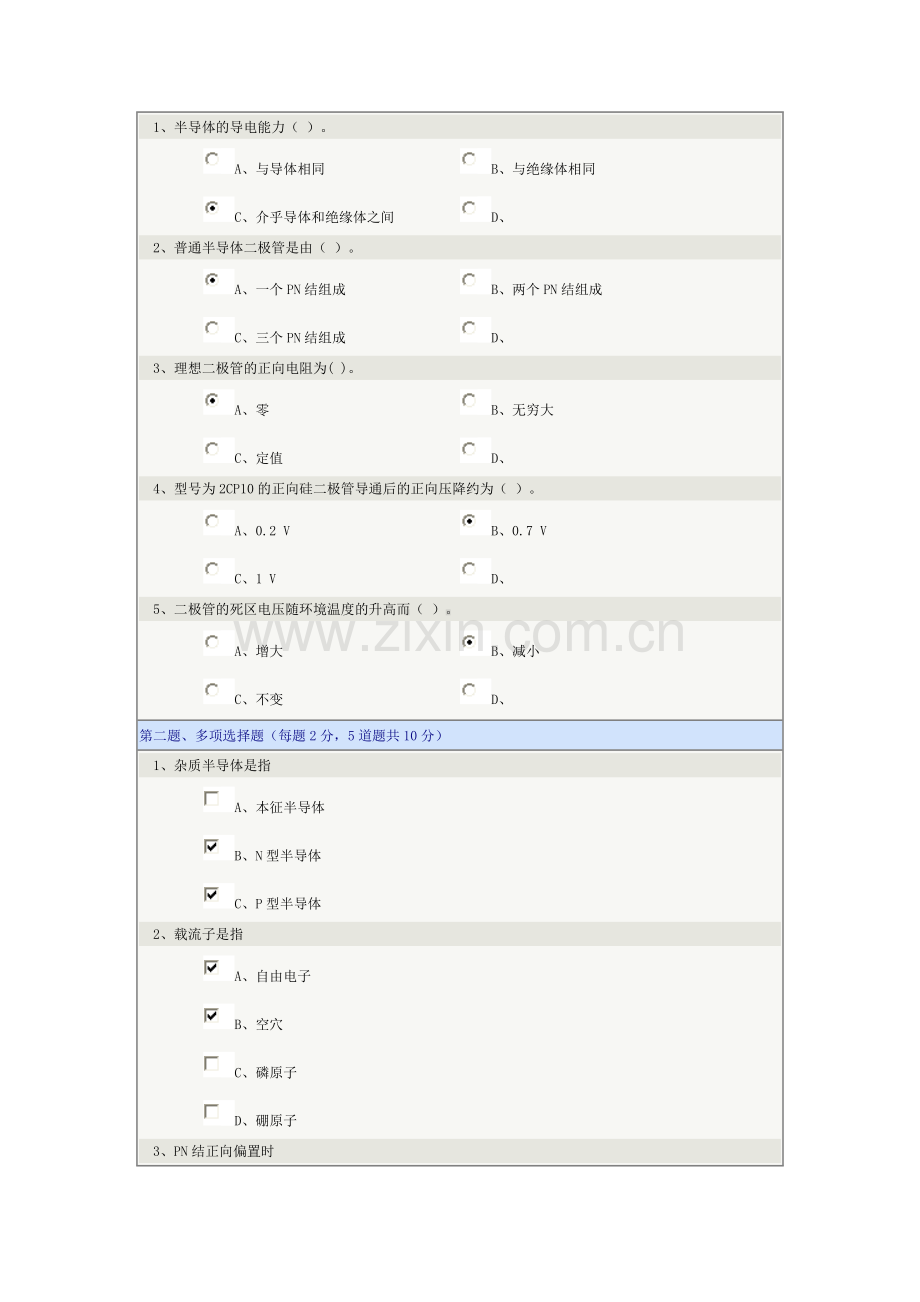

 1、半导体的导电能力（ ）。
A、与导体相同
B、与绝缘体相同
C、介乎导体和绝缘体之间
D、

 2、普通半导体二极管是由（ ）。
A、一个PN结组成
B、两个PN结组成
C、三个PN结组成
D、

 3、理想二极管的正向电阻为( )。
A、零
B、无穷大
C、定值
D、

 4、型号为2CP10的正向硅二极管导通后的正向压降约为（ ）。
A、0.2 V
B、0.7 V
C、1 V
D、

 5、二极管的死区电压随环境温度的升高而（ ）。
A、增大
B、减小
C、不变
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、杂质半导体是指
A、本征半导体
B、N型半导体
C、P型半导体

 2、载流子是指
A、自由电子
B、空穴
C、磷原子
D、硼原子

 3、PN结正向偏置时
A、P区接电源正极，N区接电源负极
B、N区接电源正极， P区接电源负极
C、正向电流较大
D、正向电流较小

 4、PN结反向偏置时
A、P区接电源正极，N区接电源负极
B、N区接电源正极， P区接电源负极
C、反向电流较大
D、反向电流较小

 5、晶体管的工作状态有
A、截止状态
B、放大状态
C、饱和状态

第三题、判断题（每题1分，5道题共5分）
 1、理想二极管的反向电阻为无穷大 。
正确
错误

 2、二极管导通的条件是加在二极管两端的电压是正向电压小于PN结的死区电压 。
正确
错误

 3、N型半导体中的多数载流子是自由电子 。
正确
错误

 4、P型半导体中的多数载流子是自由电子 。
正确
错误

 5、晶体管工作在饱和区时，基极电流为零。
正确
错误

 1、共射放大电路的输入输出公共端是( )。
A、集电极
B、发射极
C、基极
D、

 2、就放大作用而言，射极输出器是一种 ( )。
A、有电压放大作用而无电流放大作用的电路
B、有电流放大作用而无电压放大作用的电路
C、电压和电流放大作用均没有的电路
D、

 3、两级共射阻容耦合放大电路，若将第二级换成射极输出器，则第一级的电压放大倍数将( )。
A、提高
B、降低
C、不变
D、

 4、微变等效电路法适用于( )。
A、放大电路的静态和动态分析
B、放大电路的静态分析
C、放大电路的动态分析
D、

 5、分压式偏置的共射放大电路中， 由于RB1，和 RB2 阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（ ）。
A、适当增加RB2， 减小RB1
B、保持RB1不变，适当增加 RB2
C、适当增加RB1，减 小RB2
D、保持RB2 不变，适当减小RB1

第二题、多项选择题（每题2分，5道题共10分）
 1、射极输出器
A、没有电压放大作用
B、输入电阻高
C、输出电阻低
D、没有电流放大作用

 2、用放大电路的微变等效电路可以计算
A、静态值
B、电压放大倍数
C、输入电阻
D、输出电阻

 3、放大电路静态分析可以用
A、微变等效电路法
B、图解法
C、估算法

 4、基本放大电路中的非线性失是指
A、交越失真
B、截止失真
C、饱和失真

 5、在多级放大电路中，射极输出器可以作为
A、前级
B、末级
C、中间级

第三题、判断题（每题1分，5道题共5分）
 1、在直接耦合放大电路中，采用差动式电路结构的主要目的是抑制零点漂移。
正确
错误

 2、差动放大电路中所谓共模信号是指两个输入信号电压大小相等，极性相反。
正确
错误

 3、固定偏置放大电路中，晶体管的β＝50，若将该管调换为β＝90的另外一个晶体管，则该电路中晶体管集电极电流将减少。
正确
错误

 4、为了放大变化缓慢的信号或直流信号，多极放大器级与级之间必须采用阻容耦合。
正确
错误

 5、射极输出器电路中，输出电压与输入电压之间的关系是两者反相，输出电压大于输出电压。
正确
错误

3
 1、集成运算放大器是( )。
A、直接耦合多级放大器
B、阻容耦合多级放大器
C、变压器耦合多级放大器
D、

 2、集成运算放大器输出级的主要特点是（ ）。
A、能完成抑制零点漂移
B、输出电阻低，带负载能力强
C、电压放大倍数非常高
D、

 3、集成运算放大器的共模抑制比越大，表示该组件( )。
A、差模信号放大倍数越大
B、带负载能力越强
C、抑制零点漂移的能力越强
D、

 4、理想运算放大器的开环输出电阻是（ ）。
A、无穷大
B、零
C、约几百欧姆
D、

 5、理想运算放大器的开环差模输入电阻是( )。
A、无穷大
B、零
C、约几百千欧
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、将集成运算放大器理想化的主要条件是
A、开环电压放大倍数无穷大
B、差模输入电阻无穷大
C、开环输出电阻为零
D、共模抑制比无穷大

 2、理想运算放大器工作在线性区时的分析依据有
A、两个输入端的输入电流为零
B、两个输入端的输入电流为无穷大
C、同向输入端和反向输入端的电位相等

 3、（本题空白。您可以直接获得本题的2分）

 4、（本题空白。您可以直接获得本题的2分）

 5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）
 1、集成运放级间耦合方式是直接耦合。
正确
错误

 2、理想运算放大器的开环输出电阻是无穷大。
正确
错误

 3、集成运算放大器的共模抑制比越大，表示该组件差模信号放大倍数越大。
正确
错误

 4、理想运算放大器的两个输入端的输入电流等于零，其原因是运放的差模输入电阻接近无穷大。
正确
错误

 5、在运算放大器电路中，引入深度负反馈的目的之一是使运放工作在非线性区，提高稳定性。
正确
错误

4
 1、射极输出器是( )。
A、串联电流负反馈电路
B、并联电压负反馈电路
C、串联电压负反馈电路
D、

 2、在负反馈放大电路中，随着反馈深度的增加，则闭环电压放大倍数的稳定性将( )。
A、降低
B、提高
C、不变
D、

 3、若要求负载变化时放大电路的输出电压比较稳定，并且取用信号源的电流尽可能小，应选用( )。
A、串联电压负反馈
B、串联电流负反馈
C、并联电压负反馈
D、并联电流正反馈

 4、交流放大电路引入负反馈后( )。
A、改善了波形失真，通频带变窄
B、改善了波形失真，展宽了通频带
C、展宽了通频带，波形失真未改善
D、

 5、理想运放反相比例运算电路中，反馈元件的反馈类型为( )。
A、串联电压负反馈
B、串联电流负反馈
C、并联电压负反馈　
D、并联电流负反馈

第二题、多项选择题（每题2分，5道题共10分）
 1、负反馈对放大电路工作性能的影响有
A、降低电压放大倍数
B、提高电压放大倍数的稳定性
C、改善波形失真
D、展宽通频带

 2、构成正弦波振荡电路环节有
A、放大电路
B、正反馈电路
C、选频电路
D、负反馈电路

 3、两极共射极交流放大电路，由后极至前极引入串联电压负反馈后起到的作用是
A、提高输入电阻
B、减小输入电阻
C、稳定输出电压
D、稳定输出电流

 4、欲使放大电路的输入电阻增加，输出电阻减小，应引入
A、负反馈
B、串联反馈
C、并联反馈
D、电压反馈
E、电流反馈
F、正反馈

 5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）
 1、对两极共射阻容耦合交流放大器，希望稳定其输出信号电压，并提高其输入电阻，要求从第二级至第一级引入的反馈为 串联电压负反馈。
正确
错误

 2、在单管放大电路中，引入并联负反馈，输入电阻将提高。
正确
错误

 3、在单管放大电路中，引入电流负反馈，放大电路的输出电阻将不变。
正确
错误

 4、在串联电压负反馈放大电路中，若将反馈深度增加，则该电路的输出电阻将减小。
正确
错误

 5、为了稳定放大电路的输出电流，并能提高输入电阻，应采用的负反馈类型为串联电压负反馈。
正确
错误

5
 1、单相桥式整流电路中，输出电流平均值50 mA，则流过二极管的电流平均值是（　）。
A、25 mA
B、50 mA
C、12.5 mA
D、2０ mA

 2、单相半波整流 、电容滤波电路中，滤波电容的接法是（ ）。
A、与 负 载 电 阻 串 联
B、与 整 流 二 极 管 并 联
C、与 负 载 电 阻 并 联
D、

 3、电容滤波器的滤波原理是根据电路状态改变时，其（ ）。
A、通过电容的电流不能跃变
B、电容的端电压不能跃变
C、电容的数值不能跃变
D、

 4、整流电路带电容滤波器与不带电容滤波两者相比， 具有（ ）。
A、前者输出电压平均值较高，脉动程度也较大
B、前者输出电压平均值较低，脉动程度也较小
C、前者输出电压平均值较高，脉动程度也较小
D、

 5、在电容滤波电路中，若滤波电容不变，为了使输出电压的脉动程度最小，则负载电阻阻值应该（ ）。
A、大
B、较大
C、小
D、较小

第二题、多项选择题（每题2分，5道题共10分）
 1、单相整流电路分为
A、单相半波整流电路
B、单相全波整流电路
C、三相桥式整流电路
D、单相桥式整流电路

 2、直流稳压电源中常用的滤波器有
A、电容滤波器
B、电感滤波器
C、电感电容滤波器
D、RCπ形滤波器

 3、（本题空白。您可以直接获得本题的2分）

 4、（本题空白。您可以直接获得本题的2分）

 5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）
 1、在单相半波整流电路中，变压器副边电压有效值为U2 ，二极管D所承受的最高反向电压是 U2．
正确
错误

 2、在单相半波整流电路中，所用整流二极管的数量是一只。
正确
错误

 3、在整流电路中，二极管之所以能整流，是因为它具有电流放大特性。
正确
错误

 4、单相桥式整流电路中，变压器副边电压有效值 为10 V，则输出电压的平均值是9 V。
正确
错误

 5、单相桥式整流电路中，输出电压平均值 是18 V，若因故一只二极管损坏而断开，则输出电压平均值是10 V。
正确
错误

6
1、模拟电路中的工作信号为( )。
A、随时间连续变化的电信号
B、随时间不连续变化的电信号
C、持续时间短暂的脉冲信号
D、

 2、脉冲信号的幅度A是( )。
A、脉冲信号变化的中间值
B、脉冲信号变化的最小值
C、脉冲信号变化的最大值
D、

 3、晶体管的开关作用是( )。
A、饱合时集--- 射极接通， 截止时集—-射极断开
B、饱合时集—-射极断开， 截止时集—--射极接通
C、饱合和截止时集—--射极均断开
D、

 4、数字电路中晶体管大多工作于( )。
A、开关状态
B、放大状态
C、击穿状态
D、

 5、数字电路中，正、负逻辑的规定是( 　 )。
A、正逻辑低电平为“0”，高电平为“1”；负逻辑高电平为“0”，低电平为“1”
B、正逻辑低电平为“1”，高电平为“0”；负逻辑高电平为“1”，低电平为“0”
C、正负逻辑都是高电平为“0”，低电平为“1”
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、TTL 三态输出“与非”门电路的输出状态有
A、高电平
B、低电平
C、高阻
D、低阻

 2、（本题空白。您可以直接获得本题的2分）

 3、（本题空白。您可以直接获得本题的2分）

 4、（本题空白。您可以直接获得本题的2分）

 5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）
 1、脉冲信号的幅度A 是脉冲信号变化的最小值。
正确
错误

 2、“异或”门的逻辑式为 F＝AB + AB 。
正确
错误

 3、TTL与非门的扇出系数是输出端允许驱动各类型门电路的最大数目。
正确
错误

 4、逻辑“与”的运算是逻辑和。
正确
错误

 5、“ 与”逻 辑 式 1A＝0是正确的。
正确
错误

7
 1、在RD＝SD＝“1”时，基本RS触发器( )。
A、置“0”
B、置“1”
C、保持原状态
D、

 2、在RD＝“0”，SD＝“1”时，基本RS触发器( 　 )。
A、置“0”
B、置“1”
C、保持原状态
D、

 3、某主从型JK触发器，当J＝K＝“1”时，C端的频率f＝200 Hz，则Q的频率为( )。
A、200 Hz
B、400 Hz
C、100 Hz
D、

 4、某计数器最大输入脉冲数为15，组成该计数器所需最少的触发器个数为（　）。
A、2
B、3
C、４
D、５

 5、计数器是一种（　）。
A、组合逻辑电路
B、时序逻辑电路
C、脉冲整形电路
D、

第二题、多项选择题（每题2分，5道题共10分）
 1、按其工作状态是否稳定分类的触发器有。
A、双稳态触发器
B、主从型触发器
C、单稳态触发器
D、维持阻塞型触发器
E、无稳态触发器
F、D触发器
G、T触发器

 2、时序逻辑电路有
A、加法器
B、移位寄存器
C、数码寄存器
D、加法计数器
E、减法计数器

 3、属于双稳态触发器的有
A、RS触发器
B、T触发器
C、D触发器
D、JK触发器
E、单稳态触发器

 4、（本题空白。您可以直接获得本题的2分）

 5、（本题空白。您可以直接获得本题的2分）

第三题、判断题（每题1分，5道题共5分）
 1、在RD＝“0”，SD＝“1”时，基本RS触发器置“0”。
正确
错误

 2、可控RS触发器，当RD＝SD＝“1”，S＝“1”，R＝“0”时， 脉冲来到后可控RS触发器的新状态为“1” 。
正确
错误

 3、当 Ｊ＝ＳＤ＝ＲＤ ＝“1”，Ｋ＝“0”时， 脉冲来到后JK触发器具有计数功能．
正确
错误

 4、时序逻辑电路与组合逻辑电路的主要区别是时序电路具有记忆功能，组合电路则没有。 (c)
正确
错误

 5、数码寄存器的功能是寄存数码和实现移位。
正确
错误
