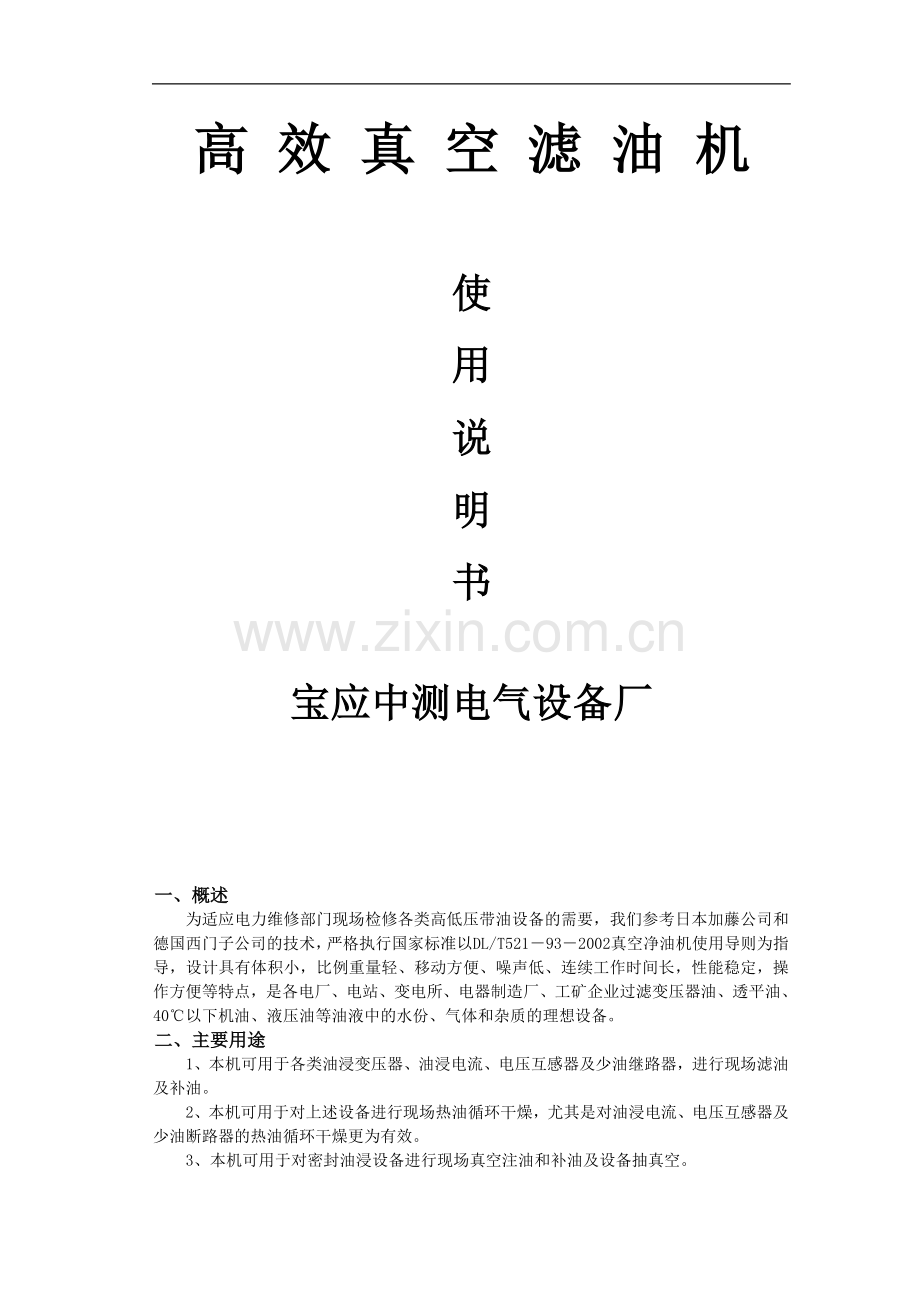

高 效 真 空 滤 油 机

使
用
说
明
书

宝应中测电气设备厂

一、概述
为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考日本加藤公司和德国西门子公司的技术，严格执行国家标准以DL/T521－93－2002真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40℃以下机油、液压油等油液中的水份、气体和杂质的理想设备。
二、主要用途
1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。
2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。
3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。
4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。

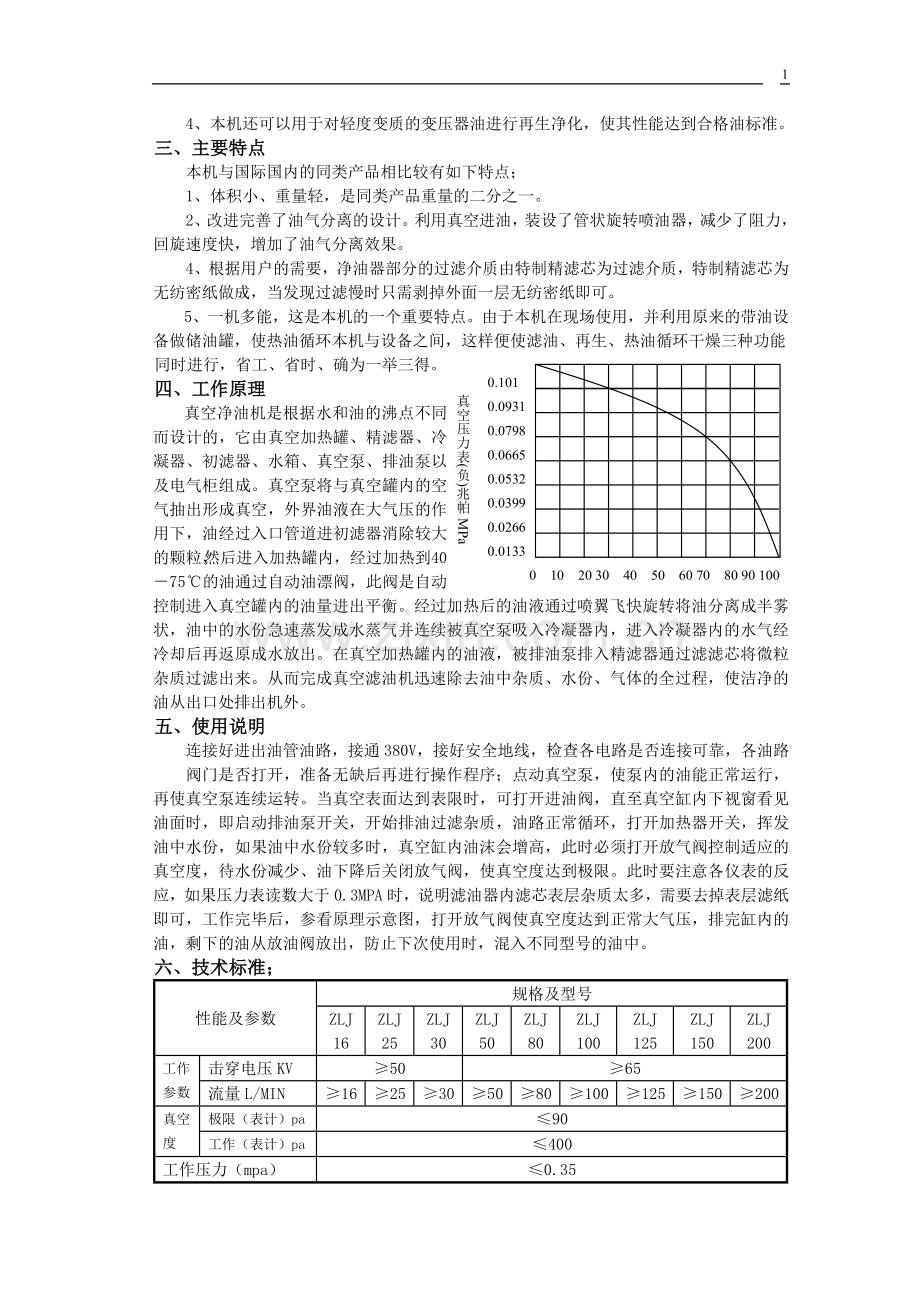

三、主要特点
本机与国际国内的同类产品相比较有如下特点；
1、体积小、重量轻，是同类产品重量的二分之一。
2、改进完善了油气分离的设计。利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。
4、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为无纺密纸做成，当发现过滤慢时只需剥掉外面一层无纺密纸即可。
真空压力表(负)兆帕MPa
5、一机多能，这是本机的一个重要特点。由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能
同时进行，省工、省时、确为一举三得。0.101
0.0931
0.0798
0.0665 真空
0.0532
0.0399
0.0266
0.0133
0 10 20 30 40 50 60 70 80 90 100
水饱和曲线图 温度℃

四、工作原理
真空净油机是根据水和油的沸点不同而设计的，它由真空加热罐、精滤器、冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在大气压的作用下，油经过入口管道进初滤器消除较大的颗粒，然后进入加热罐内，经过加热到40－75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。
五、使用说明
连接好进出油管油路，接通380V，接好安全地线，检查各电路是否连接可靠，各油路
阀门是否打开，准备无缺后再进行操作程序；点动真空泵，使泵内的油能正常运行，再使真空泵连续运转。当真空表面达到表限时，可打开进油阀，直至真空缸内下视窗看见油面时，即启动排油泵开关，开始排油过滤杂质，油路正常循环，打开加热器开关，挥发油中水份，如果油中水份较多时，真空缸内油沫会增高，此时必须打开放气阀控制适应的真空度，待水份减少、油下降后关闭放气阀，使真空度达到极限。此时要注意各仪表的反应，如果压力表读数大于0.3MPA时，说明滤油器内滤芯表层杂质太多，需要去掉表层滤纸即可，工作完毕后，参看原理示意图，打开放气阀使真空度达到正常大气压，排完缸内的油，剩下的油从放油阀放出，防止下次使用时，混入不同型号的油中。
六、技术标准；
性能及参数
规格及型号
ZLJ
16
ZLJ
25
ZLJ
30
ZLJ
50
ZLJ
80
ZLJ
100
ZLJ
125
ZLJ
150
ZLJ
200
工作
参数
击穿电压KV
≥50
≥65
流量L/MIN
≥16
≥25
≥30
≥50
≥80
≥100
≥125
≥150
≥200
真空
度
极限（表计）pa
≤90
工作（表计）pa
≤400
工作压力（mpa）
≤0.35
工作噪音（db）
≤70
≤75
≤80
含水量mg/㎏
≤7
含气量％
≤0.3
清洁度NAS
≤7
B值
≥6
色级度
≥3
过滤精度um
0.5—0.8
电加热功率KW
8
10
15
15
24
24
48
60
72
总功率KW
10
12
16.5
18
28
28
56
68
80
电源电压V
380V
进出口径
G3/4〃
G1〃
G1.25〃
G1.5〃
油温范围
40℃－75℃
平均无故障工作时间
h≥5000
连续工作时间
h≥150
净油机重量（㎏）
100
130
250
260
550
600
900
950
1000

七、结构原理图；
1、 真空滤油机工作原理示意图之一；（ZLJ－16～25两种规格
油气分离器　　旋转器　　观察窗　　　　真空表　真空阀　压力表　　返回阀　出油管

温度计 冷凝器

加热器　　　　　　　　　　　　　　　　　　　　　　　　　　　　滤　芯

初滤器　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　净油器
　　　　　　　　　　　　　　　　　　　　　　单向阀
进油阀　　　　　　　　　　　　　　　　　　　　　　　　　　　　硅　胶

进油管 放水阀 真空泵　　　　　　　排油泵 图1
2、真空滤油机工作原理图之二；（ZLJ－30～50两种规格）
温度计　　　　　　自动阀　喷管　浮标　吸气管　　　　真空表　冷凝器　　放水楮

加热器

真空泵

进油管

水　泵

进油阀
储水箱

初滤器　　真空缸　　排油泵　　　　压力表　　精滤器　　　逆止阀　　　　 出油管
图2
3、真空滤油机工作原理图之三；（ZLJ－80～200五种规格）
温度计 雾化器 真空表 真空缸 真空阀　　冷凝器出水管

喷　管 冷凝器

自动阀 储水箱

浮　标 放水口

加热器　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　进气口

油　层 　 排气口

粗滤器 真空泵

推进器 水　箱

排油泵 压力表 球阀 精滤器　进油管　逆止阀　出油管　水泵　真空泵出水
图3
八、注意事项
Ø 接通电源必须要接好地线才能操作。
Ø 操作时，注意电机转动方向，要符合箭头方向。
Ø 没有油循环时，不得启动加热器，否则会烧坏加热器，重则会炸。
Ø 排油前，必须打开出油管道所有阀门。
Ø 工作环境温度低于零下30℃，高于40℃，不宜使用。

九、常见故障及消除方法
故障情况
产生原因
消除方法
真空度达不到技术标准
Ø 过滤油中含水多真空泵抽出气体含水蒸气过多。
Ø 由于使用地点海拨高度不同，不在标准大气压情况下影响真空度变化。
Ø 真空泵内，真空油低于油位线。
Ø 真空油，由于使用时间长含水量多。
Ø 各连接处密封漏气。
Ø 真空泵易损件磨损过大。
Ø 属正常现象，需多次过滤。
Ø 正常现象，提高油的温度使水蒸发。
Ø 增加真空油。
Ø 需更换新油。
Ø 检查维修。
Ø 更换易损件。
在正常工作情况下压力0.3mpa
Ø 机器出油管太长，输送油位太高，出油口阀小或管太小。
Ø 滤油器吸有很多杂质。
Ø 改善环境
Ø 剥掉外面一层滤纸
真空泵喷油
Ø 被过滤油含水量多，油漂上升被吸入真空泵、真空泵内油位上升。
Ø 真空泵内密封垫移位或损坏。
Ø 更换真空油不得超过油位线
Ø 检修
温控不灵或无温
Ø 温控与温度计不吻合。
Ø 加热器烧坏或线路断路或接触器不合。
Ø 调整温控
Ø 检修线路或更换加热器
排油泵无压力出油量不足
Ø 初滤器滤网堵塞
Ø 排油泵油封漏气
Ø 进油管被堵或吸入缸底
Ø 吸油管太细或吸程太远
Ø 真空缸内喷翼小孔堵塞
Ø 清洗闭网
Ø 调整油封压盖无效需更换油封
Ø 查理
Ø 改善环境　　清洗
十、电器原理图
1、真空滤油机电器结构示意图之一；（ZLJ－16～25两种规格）
　　A B C

C1

C1

C2

C2

C3

C3

C4
　C5

R7
C5　　C4
C5
　　　　　　　　　D1　　　　　　D2　

2、真空滤油机电器结构图之二；（ZLJ－30～50两种规格）
L1　　　OF　　U　　　　　 FU3 1
　L2　　　　　　　　V　　　　　　　　　　　　FU2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　L3　　　　　　　　　　W　　　　　　　　　　　　　　　　　　　　　 　
　　　　　　　　　　 3
　　　　　　　　　　　　　FV　　　　　FV　　　　　　　　　　　6　7　　　　10V　58　KM　KM

2　　　　　　　A　　　S
KM 　　　　　KM　　　　　KM　　　 　　　　　FR　　　　　　K　　　　　　　　　　
　　　　　　　R　　R　R　　　　FR　　　　　FR　
WD
Y

10
M3　　　　　M2　　　　　M1　　　　　　　KM　　KM1　　KM2

3、真空滤油机电器结构图之三；（ZLJ－80～200五种规格）
L1　　QA　U　　　　　　　　　　　　　　　　FV　　1　
　L2　　　　　V　　　　　　　　　　　　　FV
　L3　　　　　　W　　　　　　　　　　　　　　　　　1　9　9　　7　7

FU1 FU2 KM1 KM2KM3 KM4

KM3 KM4 KM KM1 KM2 KT1 KM KM2

KT1 KT2 KT3 KT2 KM KM1 KM2
　 KT3 K3 8

　加热器A　加热器B 1M3～ 2M3～ 3M3～ KM KM1 KM2 KM3 KM4

十、随机配件
1、 说明书一份。
2、 装箱单（带合格证）一份。
3、 进出油管各一根。
