石景山区2011—2012学年第一学期期末考试
初三物理
第Ⅰ卷（选择题 共36分）
一、下列各小题均有四个选项，其中只有一个符合题意（每小题2分，共24分）
1．在国际单位制中，电压的单位是
A．焦耳（J） B．欧姆（）
C．瓦特（W） D．伏特（V）
2．在通常情况下，下列物体属于绝缘体的是
A．铁钉 B．食盐水
C．塑料笔杆 D．铅笔芯
3．如图1所示的家用电器中，利用电流热效应工作的是
图1

C．电脑
B．电热水壶
D．电视机
A．电风扇

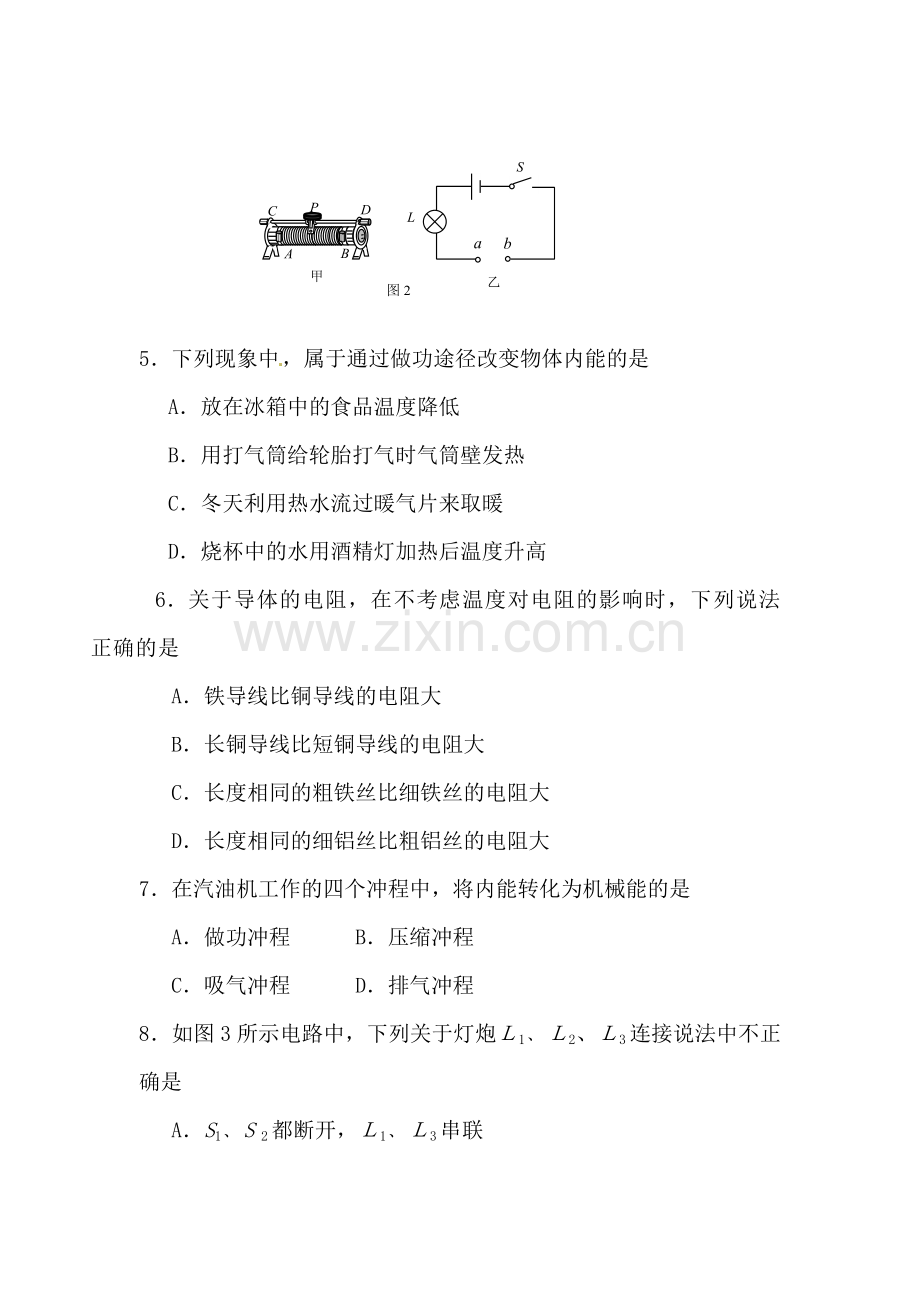

4．将图2甲中滑动变阻器连入图2乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是
A．A和B B．B和D
C．A和D D．B和C
B
A
P
C
D
甲
图2
乙
S
a
b
L

5．下列现象中，属于通过做功途径改变物体内能的是
A．放在冰箱中的食品温度降低
B．用打气筒给轮胎打气时气筒壁发热
C．冬天利用热水流过暖气片来取暖
D．烧杯中的水用酒精灯加热后温度升高
6．关于导体的电阻，在不考虑温度对电阻的影响时，下列说法正确的是
A．铁导线比铜导线的电阻大
B．长铜导线比短铜导线的电阻大
C．长度相同的粗铁丝比细铁丝的电阻大
D．长度相同的细铝丝比粗铝丝的电阻大
7．在汽油机工作的四个冲程中，将内能转化为机械能的是
A．做功冲程 B．压缩冲程
C．吸气冲程 D．排气冲程
8．如图3所示电路中，下列关于灯炮Ｌ1﹑Ｌ2、Ｌ3连接说法中不正确是　
A．S1﹑S 2都断开，Ｌ1﹑Ｌ3串联
图3
S2
S1
L1

L3

L2

B．S1﹑S2都闭合，Ｌ2﹑Ｌ3并联
C．S2断开，S1闭合，Ｌ1﹑Ｌ3串联
D．S2断开，S1闭合，只有Ｌ3能发光
9．关于电流通过导体时产生的热量，下列说法中正确的是
A．根据可知，时间相同，电阻越大，电流产生的热量越少
B．根据Q＝I2Rt可知，时间相同，电阻越大，电流产生的热量越多
C．根据Q＝UIt可知，时间相同，电压越大，电流产生的热量越多
D．根据Q＝I2Rt可知，时间和电流相同时，电阻越大，电流产生的热量越多
10．图4是小明为家庭轿车上设计的安全带未系提示系统的电路图。当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯L发光；若系上安全带，则开关S2闭合，指示灯L熄灭。下列各图中最合理的电路图是
图4
A
S2
L

S1
R

C
S2
L

S1
R

D
S2
L

S1
B
S2
L

S1
R

11．如图5所示电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是
图5
S
V2
V1
A
R1
R2
P

A．电压表V1与电压表V2的示数之和保持不变
B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变大，电压表V2的示数不变
D．电流表A的示数变小，电压表V1的示数变小
图6
L2
S
P
R1
R2
12．如图6所示，电源电压保持不变，定值电阻R1=10Ω，当开关S闭合，滑动变阻器R2的滑片P位于中点时, 电流表示数为0.3A；当滑片P滑到最右端时，电流表示数为0.2A；则电源电压和滑动变阻器的最大阻值Rmax分别为

A．6V 20Ω B．3V 5Ω
C．6V 10Ω D．3V 15Ω
二、下列各小题均有四个选项，其中至少有一个符合题意（每小题3分，共12分，错选、不选不得分，漏选得2分）
13．关于温度、比热容、热量、内能，以下说法正确的是
A．0℃的冰没有内能，分子不运动
B．物体的温度越低，所含的热量越少
C．一个物体温度升高，它的内能增大
D．用水作为汽车发动机散热器的冷却剂，其原因之一是水的比热容较大
14．下列说法中正确的是
A．电源是把其它形式的能转化为电能的装置
B．电路两端有电压，电路中就会有电流
C．物理学规定正电荷定向移动的方向为电流方向
D．电压的作用是使电路中形成电流，所以电流大小只由电压决定
15．关于家庭电路与安全用电，下列做法中正确的是
A．发现导线绝缘部分有破损时要及时更换
B．家庭电路的电压为220V，更换灯泡时应先断开电源
C．用测电笔可以辨别火线和零线，使用测电笔时，手不能接触笔尾金属体
D．空气开关和熔丝都能起到保护电路的作用，不可用铜丝代替熔丝接入电路
16．小明根据表一中所提供的几种物质的比热容，得出以下四个结论，其中正确的是
表一：几种常见物质的比热容
物质
比热容c/[J×(kg×℃)-1]
物质
比热容c/[J×(kg×℃)-1]
水
4.2×103
冰
2.1×103
酒精
2.4×103
铝
0.88×103
水银
0.14×103
铜
0.39×103

A．液体的比热容比固体大
B．同一物质的比热容可能不相同
C．质量相等的水和酒精，吸收相等热量，水的温度升高得较多
D．质量相等的铝块和铜块，升高相同温度，铝块比铜块吸收的热量多
第Ⅱ卷（非选择题，共64分）
三、填空题 （每空2分，共14分）
17．电能表是用来测量电流做功 的电学仪器（选填“快慢”或“多少”）。
18．家庭电路中的各用电器之间都是 （选填“串联”或“并联”）的。
19．无烟煤的热值为3.0×107J/kg，完全燃烧500kg的无烟煤能够放出 J的热量。
20．将阻值为20Ω的电阻丝接在电压为10V的电源两端，通电10s，产生的热量为______J。
21．铭牌上标有“220V 1500W”字样的电饭煲，接在家庭电路中工作0.5h，消耗的电能是 kW·h。
22．将一灯泡直接接到电源上，灯泡的功率为100W；将此灯泡与一个电阻串联后接到同一电源上，灯泡的功率为36W，则电阻上的功率是 W（忽略灯丝电阻变化）。
图7
V
A
R1
R2
P
S
23．如图7所示的电路中，电源电压为18V，滑动变阻器R2的阻值范围是0～50Ω，电流表的量程是0～0.6A，电压表的量程是0～15V。当闭合开关S后，电流表示数为0.4A，电压表的示数为12V，为了使两电表均不超其量程，则滑动变阻器接入电路的最小阻值为 Ω。

四、实验与探究题（共34分，除标注外，每图、每空各2分）
24．如图8所示，电能表的示数是 kW·h。
25．如图9所示，电压表的示数是 V。
图10
´1
´100
´1000
´10
图9
1
1
6
8
2
kW·h
220V 10A
720r /kW•h 50Hz
北京电表总厂
图8

26．如图10所示，电阻箱的示数是 　　 Ω。
27．根据图11中所示的实物连接图，在方框内画出电路图。
R
L
S1
S21
图11

28．为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R1 >R2 R3=R4）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等。两个实验小组根据提供的实验器材，分别设计了如图12甲、乙所示的两个方案。（每空1分）
甲

温度计
R1
R2
乙
温度计
R3
R4
图12甲

（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟 关系。
（2）乙方案可探究 和通电时间一定时，电流产生的热量跟 关系。
（3）电阻在一定时间内产生的热量是通过烧瓶中煤油 的多少反映出来的。
29．在家庭电路中，如图13所示的有关电灯、开关和插座的连线正确的是 。
图13
A
B
C
D
火线
地线
零线

图14
S2
S1
Rx
R0
30．小峰想利用一块电流表和阻值已知的电阻R0测量电阻RX的阻值。小峰选择了满足实验要求的电源（电压保持不变）、电流表，并连接了实验电路，如图14所示。小峰的实验步骤没有写完整，请你帮助小峰完成实验步骤，并写出电阻RX的表达式。

（1）闭合开关S2，断开S1，读出电流表的示数I1；
（2） ，读出电流表的示数I2；则待测电阻的表达式为：RX = 。
31．下表是某同学研究“定值电阻消耗的电功率与该电阻两端的电压之间的关系”时记录的实验数据，请你对表格中的数据进行分析，归纳出定值电阻消耗的电功率与该电阻两端的电压之间的关系式： 。
U/V
1
2
3
4
5
6
R/Ω
10
10
10
10
10
10
P/W
0.1
0.4
0.9
1.6
2.5
3.6

32．小亮通过实验分别测出了两个电阻R1、R2中电流与其两端电压的一组数据，并画出了U-I图像如图15所示。将R1、R2串联后接入电路，当通过R1的电流为0．2A时，R1与R2 两端的总电压是
V；将R1、R2并联后接入电路，当通过R2的电流为0．4A时，R1两端的电压是 V。
图15
I/A
U/V
3
6
9
0
0.2
0.4
0.6
R1
R2

33. 在测量额定电压为2.5V的小灯泡电功率的实验中，电路已连接好，如图16甲所示，
（1）闭合开关S，发现灯泡不亮，电流表示数几乎为零，电压表示数接近电源电压，其电路故障可能是 。
（2）排除故障后，移动滑动变阻器滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图16乙所示的I－U图像，根据图像信息可算出： ①小灯泡两端加的电压为1V时的功率为 W；（1分） ②小灯泡的额定功率是 W。
乙
U/V
I/A
0
1
2
3
4
0.1
0.2
0.3
0.4
图16
甲
S
P

34．（5分）实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱一个（电阻箱的符号 ）、开关一个、导线若干。要求从实验桌上选取适当器材，设计一个实验证明：“当电阻两端电压保持不变时，电阻消耗的电功率与该电阻的阻值成反比。”请画出实验电路图，写出实验步骤，并设计出实验数据记录表。
（1）实验电路图：
（2）实验步骤：
（3）实验数据记录表：
五、计算题（共16分）
35．（3分）质量为250g的牛奶，温度由12℃升高到42℃，需要吸收多少热量？
[c牛奶=2.5×103J/(kg×℃)]

图17
R1
R2
A1
A2
S
36．（3分）如图17所示电路中，电源电压为6V，当开关S闭合后，电流表A1的示数为0.2A，电流表A2的示数为0.6A。求：电阻R1、R2 的阻值各为多少?

乙
220V
M
S1
S2
R
甲
图18
M
额定电压 220V
频率 50Hz
吹热风时功率 420W
吹冷风时功率 24W
37．（4分）小明看到家里的电吹风机，发现其上的铭牌如图18甲所示，并进一步查阅说明书发现其内部电路如图18乙所示（其中 为电吹风机中带动风扇的电动机）。当只闭合开关S1时，电热丝R不工作，电吹风机吹冷风；当S1和S2都闭合时，电热丝R工作，电吹风机吹热风。求：
（1）这个电吹风机正常工作并且吹 冷风12s，它消耗的电能。
（2）这个电吹风机正常工作并且吹热风时，通过电热丝R的电流。

38．（6分）学校科技小组的同学们制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，如图19所示。当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，测得此时电阻R2消耗的电功率为1.5W。已知U1︰U2＝1︰2， P3︰P3′=9︰4，电源两端电压保持不变。
（1）请你计算出电阻R1与电阻R2的比值。
（2）科技小组的同学们通过测量与分析发现：当开关S1、S2、S3都闭合时，电路消耗的电功率最大，请你计算出这个电功率。
石景山区2011—2012学年第一学期期末考试
初三物理试卷答案及评分标准
一、二、选择题（共36分）
题 号
1
2
3
4
5
6
7
8
答 案
D
C
B
C
B
D
A
C
题 号
9
10
11
12
13
14
15
16
答 案
D
C
C
A
CD
AC
ABD
BD
三、填空题（每小题2分，共14分）
题 号[
答 案
题 号
答 案
17
多少
21
0.75
18
并联
22
24
19
1.5×1010
23
6
20
50

四、实验与探究题（共34分）
题 号
答 案
分 数
24
1216.8
2
25
12
2
26
4208
2
27
S1
L
S2
R

2
28
（1）电阻（2）电阻，电流（3）温度升高
4
29
D
2
30
闭合开关S1、S2；
4
31
P=U2/10Ω
2
32
6.4；4.8
4
33
（1）灯处断路
（2）① 0.2
② 0.75
2
1
2
34

R
a
b
P
A
S
R0
V
（1） 实验电路图：

（2）实验步骤：
①按电路图将调好的电表及各元件连接电路；
②闭合开关S，调节滑动变阻器到适当位置，测出变阻箱两端的电压U和通过变阻箱的电流I1，并把电阻箱接入电路的阻值R1和测量的电压U、电流I1记录在表格中；
③断开开关S，改变电阻箱接入电路的电阻值为R2，然后闭合开关S，调节滑动变阻器使电压表示数仍为U，测量电流I2，并把电阻箱接入电路的阻值R2和测量的电流I2、电压表示数U记录在表格中；
④仿照步骤③，分别测出通过电阻箱R3、R4、R5、R6的电流I3、I4、I5、I6和相应的电压U，并把数据记录在表格中；
⑤利用公式P=UI分别计算出电阻R1、R2、R3 、R4、R5和R6 消耗的功率P1、P2、P3、P4、P5和P6，并把数据记录在表格中。
（3）实验数据记录表
R/Ω

U/V

I/A

P/W

1

1

1

1

1

五、计算题（共16分）
题 号
答 案
说 明
35

解: Q吸=c m（t－t0）
= 2.5×103 J/（kg·℃）×0.25kg×（42℃－12℃）--1分
=18750J

36
解:

37
解:（1）电吹风机正常工作并且吹冷风时，功率为P1=24W，
所以12s消耗的电能为W=P1t=24W×12s=288J。
（2）电吹风机正常工作并且吹热风时，总功率为P2=420W，
而电热丝的功率P热=P2－P1=420W－24W=396W。

所以此时通过电热丝的电流。 --------1分

38
解:（1）只闭合开关S1，等效电路如图（甲）；
只闭合开关S2，等效电路如图（乙）。
P2=1.5W

∵ ∴
∵ ∴
（2）当开关S1、S2、S3都闭合时，电路如图（丙），电路功率
达到最大值P。
由图（甲）、（乙）：∵ U一定 ∴I (R1＋R3)＝I′(R2＋R3)

∴
∴
由图（乙）、（丙）：
∵
∴
由图（丙）： ∵
∴
∴

其它解法正确同样给分
