习题集及作业题机械设计自测题.doc

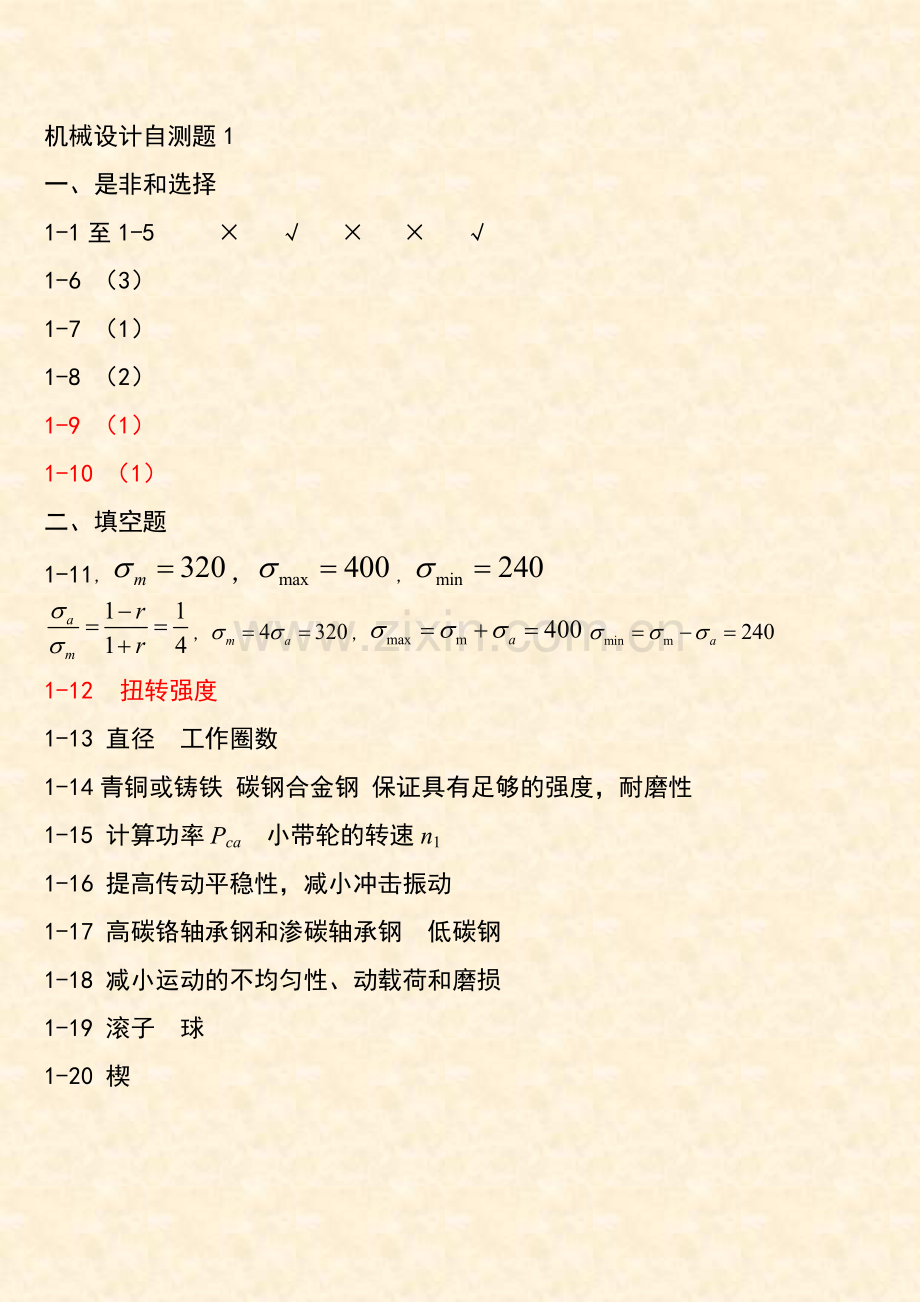

机械设计自测题1
一、是非和选择
1-1至1-5 × √ × × √
1-6 （3）
1-7 （1）
1-8 （2）
1-9 （1）
1-10 （1）
二、填空题
1-11，，，
，，
1-12 扭转强度
1-13 直径 工作圈数
1-14青铜或铸铁 碳钢合金钢 保证具有足够的强度，耐磨性
1-15 计算功率Pca 小带轮的转速n1
1-16 提高传动平稳性，减小冲击振动
1-17 高碳铬轴承钢和渗碳轴承钢 低碳钢
1-18 减小运动的不均匀性、动载荷和磨损
1-19 滚子 球
1-20 楔

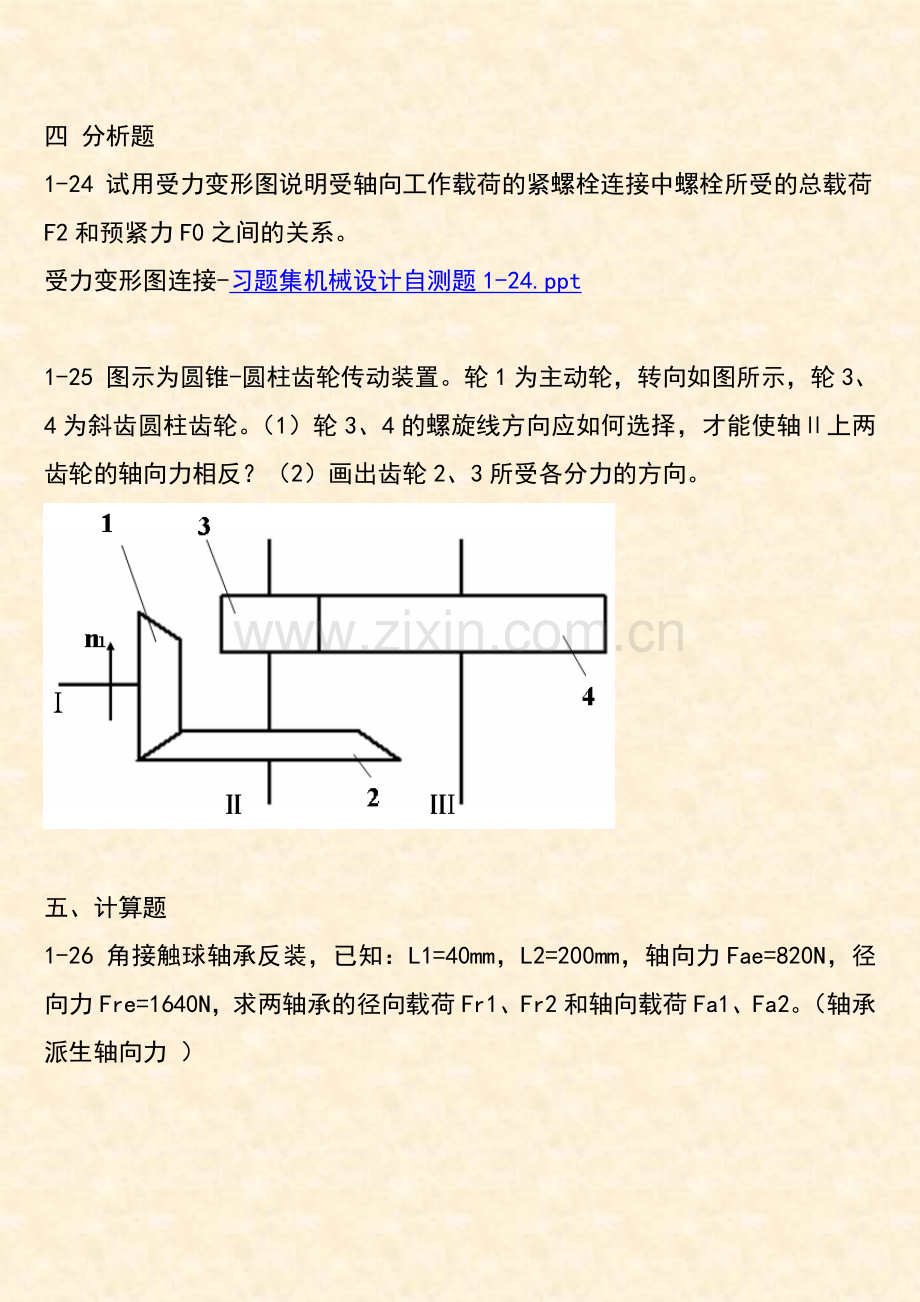

四 分析题
1-24 试用受力变形图说明受轴向工作载荷的紧螺栓连接中螺栓所受的总载荷F2和预紧力F0之间的关系。
受力变形图连接-习题集机械设计自测题1-24.ppt

1-25 图示为圆锥-圆柱齿轮传动装置。轮1为主动轮，转向如图所示，轮3、4为斜齿圆柱齿轮。（1）轮3、4的螺旋线方向应如何选择，才能使轴Ⅱ上两齿轮的轴向力相反？（2）画出齿轮2、3所受各分力的方向。

五、计算题
1-26 角接触球轴承反装，已知：L1=40mm，L2=200mm，轴向力Fae=820N，径向力Fre=1640N，求两轴承的径向载荷Fr1、Fr2和轴向载荷Fa1、Fa2。（轴承派生轴向力 ）

解：反装，1、2轴承的派生轴向力方向如图所示。

轴承1被压紧，轴承2被放松

1-27滑轨用4个M12（d1=10.106mm）的普通螺栓固定在两立柱上，滑块的最大行程为300mm，螺栓材料的屈服极限，安全系数S=4，接合面摩擦系数f=0.2，防滑系数Ks=1.2.确定滑块上所允许承受的最大载荷F为多少？

解：螺栓材料的许用应力
单个螺栓的强度允许的轴向拉力
当滑块移动到左或右极限位置时，螺栓的受力最大，则
机械设计自测题2
一、是非和选择
1-1至1-5 × × √ × ×
1-6 （2）
1-7 （3）
1-8 （4）
1-9 （3）
1-10 （4）
二、填空题
1-11 横向 转矩 轴向 倾覆力矩
1-12 传动比 带长 小带轮包角
1-13 应力幅
1-14 提高 加工
1-15 大
1-16 摩擦防松 机械防松 永久防松
1-17 节约成本
1-18 八分之一
1-19 使轴稳定运转
1-20 单对齿轮啮合最低点 节点
四 分析题
2-24 零件等寿命疲劳曲线如图所示。画出以下两种零件中变应力的极限应力点。（1）紧螺栓连接中，外加轴向工作载荷为脉动循环，M点为螺栓危险截面的工作应力点。（2）在平衡位置上下振动的弹簧，工作应力点为N点。

解：（1） （2）
