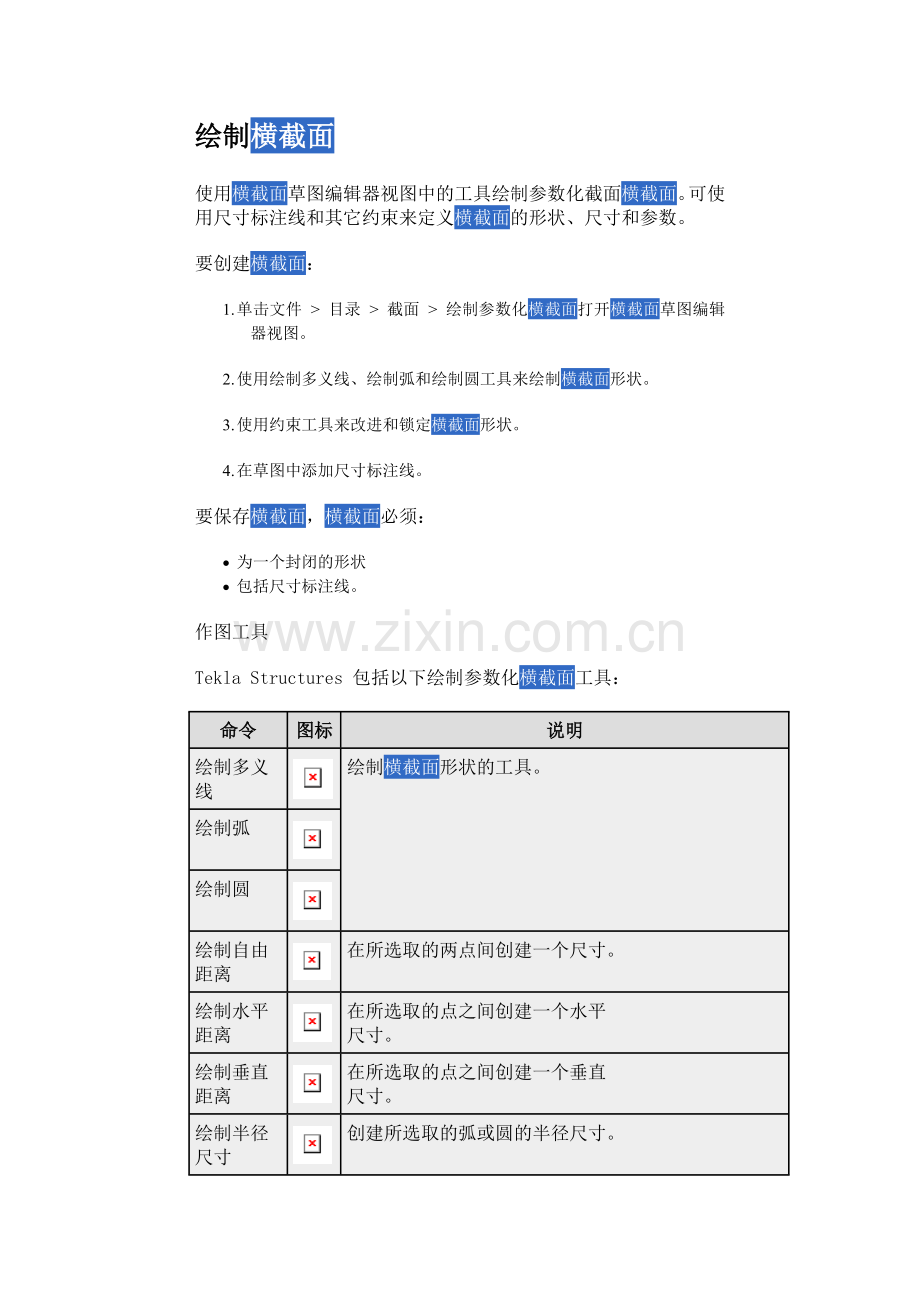

绘制横截面
使用横截面草图编辑器视图中的工具绘制参数化截面横截面。可使用尺寸标注线和其它约束来定义横截面的形状、尺寸和参数。
要创建横截面：
1. 单击文件 > 目录 > 截面 > 绘制参数化横截面打开横截面草图编辑器视图。
2. 使用绘制多义线、绘制弧和绘制圆工具来绘制横截面形状。
3. 使用约束工具来改进和锁定横截面形状。
4. 在草图中添加尺寸标注线。
要保存横截面，横截面必须：
· 为一个封闭的形状
· 包括尺寸标注线。
作图工具
Tekla Structures 包括以下绘制参数化横截面工具：
命令
图标
说明
绘制多义线

绘制横截面形状的工具。
绘制弧

绘制圆

绘制自由距离

在所选取的两点间创建一个尺寸。
绘制水平距离

在所选取的点之间创建一个水平
尺寸。
绘制垂直距离

在所选取的点之间创建一个垂直
尺寸。
绘制半径尺寸

创建所选取的弧或圆的半径尺寸。
平行约束

强制线段彼此相互平行。
垂直约束

强制线段彼此相互垂直。
一致约束

通过延伸或缩短一条或两条线段
强制两条线段的起点或终点相同。
固定约束

水平约束

强制线段与局部 x 轴平行。
垂直约束

强制线段与局部 y 轴平行。
显示变量

打开变量对话框，查看、添加和编辑绘制参数。
将草图保存为

关闭草图

提示您输入横截面草图名称并保存。单击否关闭横截面草图编辑器视图。
另请参见
有关使用横截面草图编辑器视图创建截面的详细信息，请参见在线帮助中的作图及使用横截面和作图工具。
参数化绘制的改进
Tekla Structures 11.1 包括以下新功能和修正：
主题
参数数目
草图浏览器对话框
斜面
外伸的绘制多义线
添加角约束
查看约束
删除约束
定位平面
其他修正
参数数目
现在在绘制的横截面中可包含任意数量的参数。
草图浏览器对话框
用户现在可以在草图浏览器对话框中查看和修改草图属性：
1. 单击草图浏览器图标 打开草图浏览器对话框。

· 在横截面草图编辑器视图中单击一条线、尺寸、斜面或约束，Tekla Structures 将其在浏览器中突出显示。或者在浏览器中单击一个部件使 Tekla Structures 将其在视图中突出显示。
· 使用右键单击弹出菜单来进行更改，例如，添加公式、复制名称、复制值或删除对象。
· 创建在变量对话框中创建的草图参数变量与草图对象之间的链接以创建参数截面。
o 绘制的横截面通过与定制组件相同的方式进行参数化。有关详细信息，请参见在线帮助中的使用变量定义横截面属性。
斜面
为绘制截面定义斜面：
1. 在横截面草图编辑器视图中，黄色圆圈表示斜面。双击黄色圆圈打开
斜面属性对话框：

2. 在类型下拉菜单中选择斜面形状。输入斜面的 X 和 Y 尺寸。
3. 单击修改以更新斜面。
斜面出现在草图浏览器对话框中，在此对话框中可添加公式来定义斜面。

外伸的绘制多义线
要方便地创建冷弯卷边横截面（具有相容的厚度），绘制一个开放的多义线，在草图浏览器中定义截面外伸类型和厚度：

外伸类型定义多义线外伸的方式。选项有：
草图编辑器视图
草图浏览器对话框
说明

Extrusion Type
Extrusion Type = 0
默认。
多义线从绘制线的中心对称外伸。

Extrusion Type = 1
多义线外伸到绘制线外侧。

Extrusion Type = 2
多义线外伸到绘制线内侧。
在厚度属性中输入公式来定义外伸线厚度。
添加角约束
角约束会固定两条线之间的夹角。要在草图中添加角约束，可执行以下操作：
1. 在横截面草图编辑器视图中单击 。
2. 选取两条线。角度从所选择的第一条线起按逆时针方向计算。
3. Tekla Structures 创建角约束。

查看约束
要在编辑器视图中查看约束和施加约束的线，请执行以下操作：
1. 单击草图浏览器图标 。
2. 在草图浏览器对话框中选择约束。
3. 施加约束的线显示为间断线。约束在横截面草图编辑器视图中突出显示。

删除约束
要删除一个约束，请执行以下操作：
1. 单击草图浏览器图标 。
2. 在草图浏览器对话框中选择约束。
3. 右键单击并在弹出菜单中选择删除：

定位平面
使用绘制工具栏中的显示或隐藏部件定位平面和显示或隐藏连接定位平面图标来查看控制截面的定位平面：

连接定位平面
Tekla Structures 使用连接定位平面来定义与部件相关的组件位置。例如，定制组件相对于混凝土厚板的位置。这种情况下，必须选中组件对话框的常规选项卡中的相对于主部件位置复选框。

默认情况下，Tekla Structures 使用主部件实体边平面作为参考点。如果在横截面草图编辑器视图中修改了部件或连接平面，Tekla Structures 将使用修改后的平面。
部件定位平面
部件定位平面会影响部件在模型中的位置（部件属性对话框中位置选项卡中的属性）。

此示例演示了横截面草图编辑器视图和部件端视图中的默认部件定位平面：

此示例演示了在横截面草图编辑器视图中修改的部件定位平面及这些更改如何影响模型部件参考线位置：

要查看或修改部件定位平面，请执行以下操作：
1. 打开横截面草图编辑器视图。
2. 单击图标 显示默认部件定位平面，或单击 图标显示连接定位平面。
o 部件定位平面显示为蓝色线。
o 连接定位平面显示为绿色线：

· 要修改平面，可拖动平面右上侧和左下侧的紫色控柄。要保存更改，可保存草图。
· 要恢复为默认平面，请执行以下操作：选择平面，右键单击并从弹出菜单中选择删除。然后再次单击显示或隐藏部件定位平面或显示或隐藏连接定位平面图标。
其他修正
· 在关闭草图编辑器更新模型中的绘制截面后截面尺寸不再改变。
· 在变量对话框的角度值类型中添加公式工作异常。已修正。
有关作图工具的详细信息，请参见中的作图及使用横截面。
主题
6.1 作图及使用横截面
Tekla Structures 包含一个横截面草图编辑器，使用该编辑器，您可以创建您自己的横截面截面。所绘制的横截面是参数化的，所以当在模型中使用该横截面时，您可以更改其尺寸。
作图工具栏嵌入到横截面草图编辑器中。其中包含用于定义和保存横截面的工具：

本部分介绍如何创建和编辑您自己的横截面以及如何在模型中使用横截面。
其中包含以下主题：
· 绘制横截面
· 使用约束锁定横截面形状
· 向横截面中添加尺寸
· 使用变量定义横截面属性
· 测试您的横截面
· 命名、保存和关闭横截面
· 修改绘制的横截面
· 在模型中使用绘制的横截面
· 作图工具
