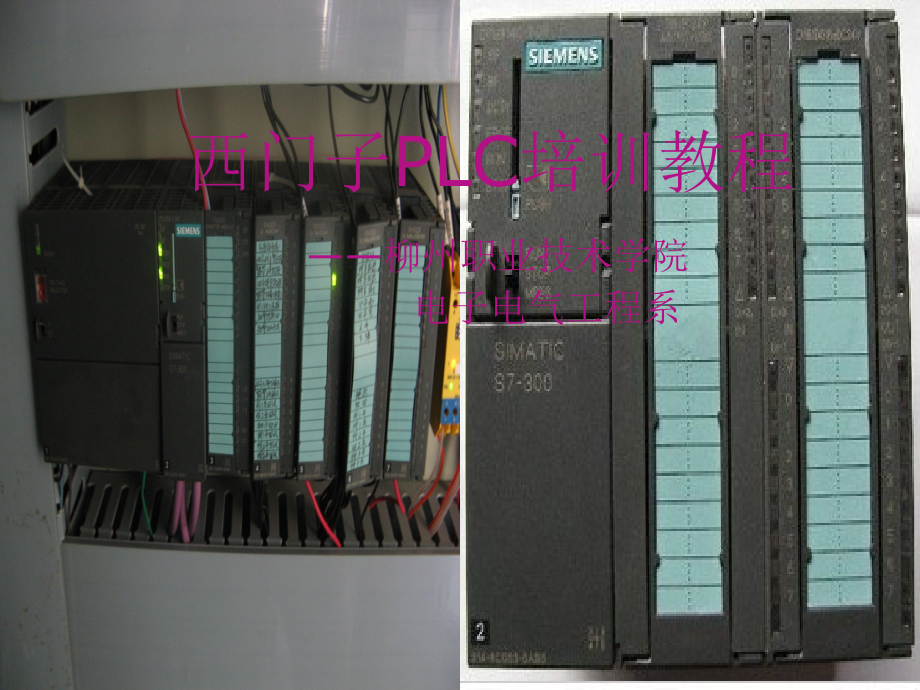

西门子PLC培训教程(全)-零基础学PLC.ppt

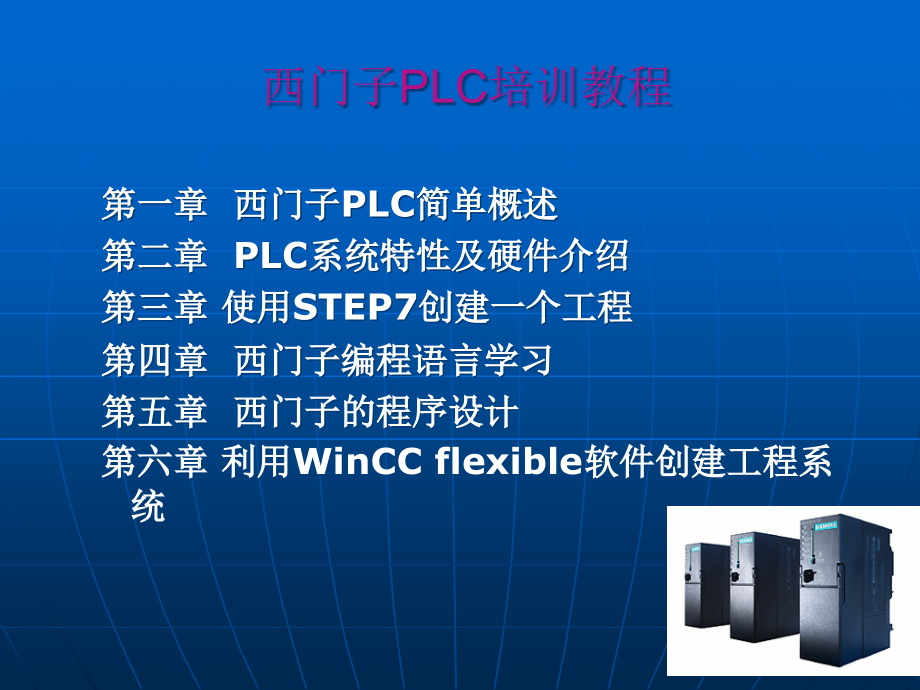

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,西门子PLC培训教程,柳州职业技术学院,电子电气工程系,第一章 西门子PLC简单概述,第二章 PLC系统特性及硬件介绍,第三章 使用STEP7创建一个工程,第四章 西门子编程语言学习,第五章 西门子的程序设计,第六章 利用WinCC flexible软件创建工程系统,西门子PLC培训教程,第1章 PLC概述,1.1 PLC的产生,1.2 PLC的定义和分类,1.3 PLC的功能和特点,1.4 PLC的结构与工作过程,传统的生产机械自动控制装置,继电器控制系统,优点,结构简单、价格低廉、容易操作。,缺点,体积庞大、生产周期长、接线复杂、故障率高、可靠性及灵活性差。,应用,比较适用于工作模式固定，控制逻辑简单等工业应用场合。,1.1 PLC的产生,用户迫切,需要,一种先进的自动控制装置,继电器控制系统,先进自动控制系统,可编程序逻辑控制器的,产生,美国数字设备公司（DEC）根据这一设想，于1969年研制成功了第一台可编程序控制器。由于当时主要用于顺序控制，只能进行逻辑运算，故称为,可编程序逻辑控制器,（,Programmable Logic Controller,，,PLC,）。,1.2 PLC的定义和分类,PLC的定义,经历,：可编程逻辑控制器（,PLC,）可编程控制器（,PC,）,通用叫法,：可编程序控制器（Programmable Controller，,PC,），是一台专为工业环境应用而设计制造的计算机。它具有丰富的输入/输出接口，并且具有较强的驱动能力。但由于PC容易和个人计算机（Personal Computer）混淆，所以人们还沿用,PLC,作为可编程控制器的英文缩写。,国际电工委员会（IEC）对可编程控制器的定义,：,“,可编程控制器是一种数字运算操作的,电子系统,，专为在工业环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。,”,PLC的分类,一体化紧凑型PLC：电源、CPU中央处理系统、I/O接口都集成在一个机壳内。如,西门子S7-200,系列。,CPU,（基本单元）,+,扩展模块,标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架（导轨）上，构成一个完整的PLC应用系统。如：,西门子S7-300、S7-400,系列。,PS,(,电源模块),CPU,IM,(,接口模块),SM:,DI,SM:,DO,SM:,AI,SM:,AO,CP:,-,点-到-点,-,PROFIBUS,-,工业以太网,1.3 PLC的功能和特点,PLC的功能,控制功能,逻辑控制,定时控制,计数控制,顺序控制,PLC的功能,数据采集、存储与处理功能,数学运算功能,数据处理,模拟数据处理,PLC的功能,输入/输出接口调理功能,具有A/D、D/A转换功能，通过I/O模块完成对模拟量的控制和调节。,PLC的功能,通信、联网功能,PROFIBUS DP,PROFIBUS PA(Ex),PROFIBUS PA,PLC的功能,人机界面功能,PLC的功能,编程、调试等,使用复杂程度不同的手持、便携和桌面式编程器、工作站和操作屏，进行编程、调试、监视、试验和记录，并通过打印机打印出程序文件。,STEP7,ProTool,MPI cable,有,MPI,接口的,PG,或,PC,PLC的特点,高可靠性,丰富的I/O接口模块,采用模块化结构,运行速度快,功能完善,编程简单，易于使用,系统设计、安装、调试方便,维修方便，维修工作量小,总价格低,1.4 PLC的结构和工作过程,PLC的基本结构,PLC的工作过程,PLC的扫描过程,PLC的中断处理过程,响应问题：,一般微机系统的CPU，在每一条指令执行结束时都要查询有无中断申请。而PLC对中断的响应则是在相关的程序块结束后查询有无中断申请，或者在执行用户程序时查询有无中断申请，如有中断申请，则转入执行中断服务程序。如果用户程序以块式结构组成，则在每块结束或执行块调用时处理中断。,第二章 西门子PLC系统特性及硬件介绍,第2章 S7-300系统特性及硬件介绍,2.1 SIMATIC S7-300系统结构,2.2 S7-300 CPU模块,2.3 信号模块（SM）,2.4 电源模块（PS）,2.5 接口模块（IM）,2.6 其他模块（IM）,2.7 SIMATIC S7-300的硬件组态,2.1.1,中央处理单元(,CPU),2.1.2,电源单元(,PS),2.1.3,信号模板(,SM),2.1.4,接口模板(,IM),2.1.5,功能模板(,FM),2.1.6,通讯模板(,CP),2.1.7,特殊模板(,SM 374,仿真器,),2.1,S7-300系统组成,导轨,PS,电源模块,CPU,IM,接口模块,SM:,DI,SM:,DO,SM:,AI,SM:,AO,FM:,-,计数,-定位,-闭环控制,CP:,-,点-到-点,-,PROFIBUS,-,工业以太网,系统背版总线,导轨（机架）,S7-300模块,电源模块,（选项）,后备电池,（CPU313以上）,24V DC连接器,CPU工作模式选择开关,CPU模块,CPU状态及故障指示灯,MMC存储卡,（CPU313以上）,MPI,多点接口,信号模块的前连接器,前门,信号,模块,典型系统结构,S7-300系统结构,2.2,S7-300 CPU模块,2.2.1,S7-300 CPU模块的分类,2.2.2 S7-300 CPU模块操作,2.2.1,S7-300 CPU模块的分类,紧凑型CPU（6种）,标准型CPU（5种）,革新型CPU（5种）,户外型CPU（3种）,故障安全型CPU（3种）,特种型CPU（2种）,1.紧凑型CPU,(1/2),CPU 312C,：带有集成的数字量输入和输出，并具有与过程相关的功能，比较适用于具有较高要求的小型应用。CPU运,行时需要微存储卡（MMC）。,CPU 313C,：带有集成的数字量和模拟量的输入和输出，并具有与过程相关的功能，能够满足对处理能力和响应时间,要求较高的场合。CPU运行时需要微存储卡（MMC）。,CPU 313C-2PtP,：带有集成的数字量输入和输出及一个,RS422/485串口，并具有与过程相关的功,能，能够满足处理量大、响应时间高的,场合。CPU运行时需要微存储卡（MMC）。,1.紧凑型CPU,(2/2),CPU 313C-2DP,：带有集成的数字量输入和输出，以及PROFIBUS DP主/从接口，并具有与过程相关的功能，可以完成具有特殊功能的任务，可以连接标准I/O设备。CPU运行时需要,微存储卡MMC。,CPU 314C-2PtP,：带有集成的数字量和模拟量I/O及一个RS422/485串口，并具有与过程相关的功能，能够满足对处理能,力和响应时间要求较高的场合。CPU运行时需要微存储卡MMC。,CPU 314C-2DP,：带有集成的数字量和模拟量的输入和输,出，以及PROFIBUS DP主/从接口，并具有,与过程相关的功能，可以完成具有特殊功,能的任务，可以连接单独的I/O设备。CPU,运行时需要微存储卡MMC。,2.标准型CPU,CPU 313,：具有扩展程序存储区的低成本的CPU，比较适用于需,要高速处理的小型设备。,CPU 314,：可以进行高速处理以及中等规模的I/O配置，用于安,装中等规模的程序以及中等指令执行速度的程序。,CPU 315,：具有中到大容量程序存储器，比较适用于大规模的,I/O配置。,CPU 315-2DP,：具有中到大容量程序存储器和PROFIBUS DP主/,接口，比较适用于大规模的I/O配置或建立分布式I/O系统。,CPU 316-2DP,：具有大容量程序存储器和PROFIBUS DP主/从,接，可进行大规模的I/O配置，比较适用于,具有分布式或集中式I/O配置的工厂应用。,3.革新型CPU,(1/2),CPU 312（新型）,：是一款全集成自动化（TIA）的CPU，比较适用于对处理速度中等要求的小规模应用。CPU运行时需,要微存储卡MMC。,CPU 314（新型）,：对二进制和浮点数运算具有较高的处理性能，比较适用于对程序量中等要求的应用。CPU运行时需,要微存储卡MMC。,CPU 315-2DP（新型）,：具有中、大规模的程序存储容量和数据结构，如果需要可以使用SIMATIC功能工具；对二进制和浮点数运算具有较高的处理性能；具有PROFIBUS DP主/从,接口。可用于大规模的I/O配置或建立分布,式I/O结构。CPU运行时需要微存储卡MMC。,3.革新型CPU,(2/2),CPU 317-2DP,：具有大容量程序存储器，可用于要求很高的应用；能够满足系列化机床、特殊机床以及车间应用的多任务自动化系统；与集中式I/O和分布式I/O一起，可用作生产线上的中央控制器；对二进制和浮点数运算具有较高的处理能力；具有PROFIBUS DP主/从接口，可用于大规模的I/O配置，可用于建立分布式I/O结构；可选用SIMATIC工程工具，能够在基于组件的自动化中实现分布式智能系统。CPU运行时需要微,存储卡MMC。,CPU 318-2DP,：具有大容量程序存储器和PROFIBUS DP主/从接口，可进行大规模的I/O配置，比较,适用于分布式I/O结构。,4.户外型CPU,CPU 312 IFM,：具有紧凑式结构的户外型产品。内部带有集成的数字量I/O，具有特殊功能和特殊功能的特殊输入。比较适用于恶劣环境下的小系统。,CPU 314 IFM,：具有紧凑式结构的户外型产品。内部带有集成的数字量I/O，并具有扩展的特殊功能，具有特殊功能和特殊功能的特殊输入。比较适用于恶劣环境下且对响应时间和特殊功能有较高要求的系统。,CPU 314（户外型）,：具有高速处理时间和中等规模I/O配置的CPU。比较适用于恶劣环境下，要,求中等规模的程序量和中等规模的指令,执行时间的系统。,5.故障安全型CPU,(1/3),CPU 315F,：基于SIMATIC CPU S7-300C，集成有PROFIBUS DP主/从接口，可以组态为一个故障安全型系统，满足安全运行的需要。使用带有PROFIBUS协议的PROFIBUS DP可实现与安全相关的通讯；CPU运行时需要微存储卡MMC。,5.故障安全型CPU,(2/3),CPU 315F-2DP,：基于SIMATIC CPU 315-2DP，集成有一个MPI接口、一个DP/MPI接口，可以组态为一个故障安全型自动化系统，满足安全运行的需要。使用带有PROFIsafe协议的PROFIBUS DP可实现与安全无关的通讯；标准模块的集中式和分布式使用，可满足与故障安全无关的应用。CPU运,行时需要微存储卡MMC。,5.故障安全型CPU,(3/3),CPU 317F-2DP,：具有大容量程序存储器、一个PROFIBUS DP主/从接口、一个DP主/从MPI接口，两个接口可用于集成故障安全模块，可以组态为一个故障安全型自动化系统，可满足安全运行的需要。可以与故障安全型ET200M I/O模块进行集中式和分布式连接；与故障安全型ET200S PROFIsafe I/O模块可进行分布式连接；标准模块的集中式和分布式使用，可满足与故障安全无关的应用。CPU运行时需要微存储卡,MMC。,6.特种型CPU,(1/2),CPU 317T-2DP,：除具有CPU 317-2DP的全部功能外，增加了智能技术/运动控制功能，能够满足系列化机床、特殊机床以及车间应用的多任务自动化系统，特别适用于同步运动序列（如与虚拟/实际主设备的耦合、减速器同步、凸轮盘或印刷点修正等）；增加了本机I/O，可实现快速技术功能（如凸轮切换、参考点探测等）；增加了PROFBUS DP（DRIVE）接口，可用来实现驱动部件的等时连接。与集中式I/O和分布式,I/O一起，可用作生产线上的中央控制器；,在PROFIBUS DP上，可实现基于组件的自,动化分布式智能系统。,6.特种型CPU,(2/2),CPU 317-2 PN/DP,：具有大容量程序存储器，可用于要求很高的应用；能够在PROFInet上实现基于组件的自动化分布式智能系统；借助PROFInet代理，可用于基于部件的自动化（CBA）中的PROFIBUS DP智能设备；借助集成的PROFInet I/O控制器，可用在PROFInet上运行分布式I/O；能够满足系列化机床、特殊机床以及车间应用的多任务自动化系统；与集中式I/O和分布式I/O一起，可用作生产线上的中央控制器；可用于大规模的I/O配置、建立分布式I/O结构；对二进,制和浮点数运算具有较高的处理能力；,组合了MPI/PROFIBUS DP主/从接口；,可选用SIMATIC工程工具。CPU运行,时需要微存储卡MMC。,2.2.2,S7-300 CPU模块操作,RUN-P,：可编程运行模式。在此模式下，CPU不仅可以执行用户程序，在运行的同时，还可以通过编程设备（如装有,STEP 7的PG、装有STEP 7的计算机等）读,出、修改、监控用户程序。,RUN,：运行模式。在此模式下，CPU执,行用户程序，还可以通过编程设备读出、,监控用户程序，但不能修改用户程序。,1.模式选择开关,(1/1),STOP,：停机模式。在此模式下，CPU不执行用户程序，但可以通过编程设备（如装有STEP 7的PG、装有STEP 7的计算机等）从CPU中读出或修改用户程序。在此位置可以拔出钥,匙。,MRES,：存储器复位模式。该位置不能保持，当开关在此位置释放时将自动返回到STOP位置。将钥匙从STOP模式切换到MRES模式时，可复位存储器，使CPU回到,初始状态。,1.模式选择开关,(2/2),2.状态及故障显示,(1/2),SF,（,红色,）：系统出错/故障指示灯。CPU硬件或软,件错误时亮。,BATF,（,红色,）：电池故障指示灯（只有CPU313和314配,备）。当电池失效或未装入时，指示灯亮。,DC5V,（,绿色,）：5V电源指示灯。CPU和S7-300总线的5V,电源正常时亮。,FRCE,（,黄色,）：强制作业有效指示灯。至少有一个I/O被,强制状态时亮。,RUN,（,绿色,）：运行状态指示灯。CPU处于,“,RUN,”,状态时亮；LED在,“,Startup,”,状态以2Hz频率闪烁；在,“,HOLD,”,状态以,0.5Hz频率闪烁。,2.状态及故障显示,(2/2),STOP,（,黄色,）：停止状态指示灯。CPU处于,“,STOP,”,或,“,HOLD,”,或,“,Startup,”,状态时亮；在存储器复位时LED以0.5,Hz频率闪烁；在存储器置位时LED以2Hz频率闪烁。,BUS DF（BF）,（,红色,）：总线出错指示灯（只适用于带,有DP接口的CPU）。出错时亮。,SF DP,：DP接口错误指示灯（只适用于带有DP接口的,CPU）。当DP接口故障时亮。,2.3.1 数字量信号模块,2.3.2 模拟量信号模块,2.3.3 传感器与AI的连接,2.3.4 热敏电阻与AI的连接,2.3.5 热电偶与AI的连接,2.3.6 电压输出型模块的连接,2.3.7 电流输出型模块的连接,2.3,信号模块（SM）,2.3.1,数字量信号模块,SM321数字量输入模块（DI）,SM322数字量输出模块（DO）,SM323/SM327数字量输入/输出模块（DI/DO）,SM374仿真模块,直流,32点数字量输入模块的内部电路及外部端子接线图,1.数字量输入模块(DI),(1/2),交流,32点数字量输入模块的内部电路及外部端子接线图,1.数字量输入模块(DI),(2/2),32点数字量,晶体管输出,模块的内部电路及外部端子接线图,2.数字量输出模块(DO),(1/3),32点数字量,晶闸管输出,模块的内部电路及外部端子接线图,2.数字量输出模块(DO),(2/3),16点数字量,继电器输出,模块的内部电路及外部端子接线图,2.数字量输出模块(DO),(3/3),SM323 DI 16/DO 1624 VDC/0.5A,内部电路及外部端子接线图,3.数字量输入/输出模块(DI/DO),(1/2),SM327 DI 8/DX 8内部电路及外部端子接线图,3.数字量输入/输出模块(DI/DO),(2/2),2.3.2,模拟量信号模块,SM331模拟量输入模块（AI）,SM332模拟量输出模块（AO）,SM334模拟量输入/输出模块（AI/AO）,AI 813位模拟量输入模块,1.模拟量输入模块(AI),AO 412位模拟量输出模块,2.模拟量输出模块(AO),SM334 AI 4/AO 28/8Bit的模拟量输入/输出模块,3.模拟量输入/输出模块(AI/AO),2.3.3,传感器与AI的连接,隔离传感器连接带隔离的AI,隔离传感器连接不带隔离的AI,非隔离的传感器连接带隔离的AI,非隔离的传感器连接不带隔离的AI,连接电压传感器至带隔离的AI,连接2线变送器至带隔离的AI,连接从L+供电的2线变送器至带隔离的AI,连接4线变送器至带隔离的AI,1.隔离传感器连接带隔离的AI,2.隔离传感器连接不带隔离的AI,3.非隔离的传感器连接带隔离的AI,4.非隔离的传感器连接不带隔离的AI,5.连接电压传感器至带隔离的AI,6.连接2线变送器至带隔离的AI,7.连接从L+供电的2线变送器至带隔离的AI,8.连接4线变送器至带隔离的AI,2.3.4,热敏电阻与AI的连接,热敏电阻与隔离AI之间的2线连接,热敏电阻与隔离AI之间的3线连接,热敏电阻与AI8RTD之间的3线连接,热敏电阻与隔离AI之间的4线连接,热敏电阻与AI813位之间的2线连接,热敏电阻与AI813位之间的3线连接,热敏电阻与AI813位之间的4线连接,1.热敏电阻与隔离AI之间的2线连接,2.热敏电阻与隔离AI之间的3线连接,3.热敏电阻与AI8RTD之间的3线连接,4.热敏电阻与隔离AI之间的4线连接,5.热敏电阻与AI813位之间的2线连接,6.热敏电阻与AI813位之间的3线连接,7.热敏电阻与AI813位之间的4线连接,2.3.5,热电偶与AI的连接,使用内部补偿的热电偶连接带隔离的AI,通过补偿盒将热电偶连接到带隔离的AI,通过参考结将热电偶连接到AI8xTC,使用热敏电阻连接带外部补偿的热电偶,1.使用内部补偿的热电偶连接带隔离的AI,2.通过补偿盒将热电偶连接到带隔离的AI,2.3.6,电压输出型模块的连接,电压输出型隔离模块的4线制连接,电压输出型非隔离模块的2线制连接,1.电压输出型隔离模块的4线制连接,2.电压输出型非隔离模块的2线制连接,2.3.7,电流输出型模块的连接,电流输出型隔离模块的2线制连接,电流输出型非隔离模块的2线制连接,1.电流输出型隔离模块的2线制连接,2.电流输出型非隔离模块的2线制连接,PS 305户外型电源模块,采用直流供电，输出为24V直流。,PS307标准电源模块,PS307（2A）,PS307（5A）,PS307（10A）,2.4,电源模块（PS）,PS 305 2A,365-0,BA01-0AA0,X 23 4,PS3075A,DC 5V,VOLTAGESELECTOR,ONOFF,50,mm,PS 307 5A,307-1,BA00-0AA0,PS3075A,X 23 4,DC 5V,VOLTAGESELECTOR,ONOFF,80,mm,307-1,BA00-0AA0,PS3075A,X 23 4,DC 5V,VOLTAGESELECTOR,ONOFF,PS 307 10A,200,mm,PS 307 2A,307-1,BA00-0AA0,PS3075A,X 23 4,DC 5V,VOLTAGESELECTOR,ONOFF,80,mm,双机架接口模块IM365,IM365发送模块,IM365接收模块。,多机架接口模块,IM360:用于发送数据,IM361:用于接收数据,2.5,接口模块（IM）,360-3,CA01-0AA0,IM 360,X 23 4,SF,DC 5V,360-3,CA01-0AA0,IM 360,X 23 4,SF,DC 5V,365-0,BA01-0AA0,IM 365RECEIVE,X 23 4,365-0,BA01-0AA0,IM 365RECEIVE,X 23 4,通信处理器模块（CP）,CP340：用于点对点连接的通讯模板,CP341：用于点对点连接的通讯模板,CP343-1：用于连接工业以太网的通讯模板,CP343-2：用于,AS,接口的通讯模板,CP342-5：用于,PROFIBUSDP,的通讯模板,CP343-5：用于连接,PROFIBUSFMS,的通讯模板,2.6,其他模块（IM）,特殊功能模块（FM）,FM 350-1,FM 350-2,计数器模板,FM 351,用于快速/慢速驱动的定位模板,FM 353,用于步进电机的定位模板,FM 354,用于侍服电机的定位模板,FM 357-2,定位和连续通道控制模板,SM 338,超声波位置探测模板,SM 338 SSI,位置探测模板,FM 352,电子凸轮控制器,FM 352-5,高速布尔运算处理器,FM 355 PID,模板,FM 355-2,温度,PID,控制模板,2.7,SIMATIC S7-300的硬件组态,S7-300机架安装形式,单机架组态,多机架组态,S7-300数字量模块地址的确定,S7-300模拟量模块地址的确定,S7-300数字量模块位地址的确定,1.S7-300机架安装形式,2.单机架组态,3.多机架组态,4.S7-300数字量模块地址的确定,5.S7-300模拟量模块地址的确定,6.S7-300数字量模块位地址的确定,第三章使用STEP7创建工程,第3章,使用STEP7创建工程,3.1 STEP 7软件安装,3.2 SIMATIC管理器,3.3 STEP 7快速入门,3.4 下载和调试程序,3.1 STEP 7软件安装,3.1.1 STEP 7操作系统需求,3.1.2 STEP 7硬件需求,3.1.3 STEP 7的安装,3.1.1,STEP 7操作系统需求,或,PG740,PC,能运行Windows 2000或Windows XP的PG或PC机:,CPU主频至少为600MHz；,内存至少为256MB；,硬盘剩余空间在600MB以上；,具备CD-ROM驱动器和软盘驱动器；,显示器支持32位、1024768分辨率；,具有PC适配器、CP5611或MPI接口卡。,3.1.2,STEP 7硬件需求,选择安装语言及安装程序,3.1.3,STEP 7的安装,(1/8),自定义安装方式,3.1.3,STEP 7的安装,(2/8),提示安装授权,3.1.3,STEP 7的安装,(3/8),PG/PC接口设置,存储卡参数设置,3.1.3,STEP 7的安装,(4/8),授权管理,安装完成后，在Windows的开始菜单中找到【SIMATIC】【License Management】【Automation License Manager】，启动,Automation License Manager,。,3.1.3,STEP 7的安装,(5/8),已经安装的STEP7软件,3.1.3,STEP 7的安装,(6/8),已经授权的STEP7软件,3.1.3,STEP 7的安装,(7/8),STEP7硬件目录更新设置,3.1.3,STEP 7的安装,(8/8),3.2 SIMATIC管理器,启动SIMATIC管理器,SIMATIC管理器界面,STEP 7项目结构,SIMATIC 管理器自定义选项设置,PG/PC接口设置,1.启动SIMATIC管理器,启动SIMATIC管理器,2.SIMATIC管理器界面,3.STEP 7项目结构,第1层：项目 项目代表了自动化解决方案中的所有数据和程序的整体，它位于对象体系的最上层。,第2层：子网、站 SIMATIC 300/400站用于存放硬件组态和模块参数等信息，站是组态硬件的起点。,第3层和其他层：与上一层对象类型有关。,4.,SIMATIC,管理器,自定义选项设置,(1/2),设置常规选项,4.,SIMATIC,管理器,自定义选项设置,(2/2),设置语言,设置选项,启动设置界面,5.PG/PC接口,设置,(1/3),设置接口属性,5.PG/PC接口,设置,(2/3),5.PG/PC接口,设置,(3/3),安装/卸载接口,3.3 STEP 7快速入门,3.3.1 设计流程,3.3.2 简单设计示例,3.3.1,设计流程,3.3.2,简单设计示例：电动机起停控制,PLC端子接线图,使用向导创建STEP 7项目,手动创建STEP 7项目,插入S7-300工作站,硬件组态,编辑符号表,程序编辑窗口,在OB1中编辑LAD程序,在OB1中编辑STL程序,在OB1中编辑FBD程序,传统继电器控制电路,1.PLC端子接线,PLC端子接线图,2.使用项目向导创建STEP 7项目,（1/4）,项目向导1/4,项目向导2/4,2.使用项目向导创建STEP 7项目,(2/4),2.使用项目向导创建STEP 7项目,(3/4),项目向导3、4,2.使用项目向导创建STEP 7项目,(4/4),完成项目创建，项目名：My_Prj1,3.手动创建STEP 7项目,(1/2),新建项目窗口,3.手动创建STEP 7项目,(2/2),所创建的项目，项目名：My_Prj2,4.插入S7-300工作站,在My_Prj2项目内插入S7-300工作站：SIMATIC 300(1),5.硬件组态,(1/6),硬件组态窗口,5.硬件组态,(2/6),插入0号导轨：,（0）UR,5.硬件组态,(3/6),插入各种S7-300模块,5.硬件组态,(4/6),设置CPU属性,5.硬件组态,(5/6),设置数字量模块属性,5.硬件组态,(6/6),编译硬件组态（,完成后的窗口,）,系统自动创建,程序文件夹,包含一个,循环组织块OB1,6.编辑符号表,(1/2),方法1：,从LAD/STL/FBD编辑器打开符号表,6.编辑符号表,(2/2),方法2：,从SIMATIC管理器打开符号表,7.程序编辑窗口,8.在OB1中编辑,LAD,程序,(1/2),设置组织块（OB）属性为LAD方式,8.在OB1中编辑,LAD,程序,(2/2),编写梯形图（LAD）程序,9.在OB1中编辑,STL,程序,编写语句表（STL）程序,10.在OB1中编辑,FBD,程序,编写功能块图（FBD）程序,3.4 下载和调试程序,为了测试前面我们所完成的PLC设计项目，必须将程序和模块信息下载到PLC的CPU模块。要实现编程设备与PLC之间的数据传送，首先应正确安装PLC硬件模块，然后用编程电缆（如USB-MPI电缆、PROFIBUS总线电缆）将PLC与PG/PC连接起,来，并打开PS307电源开关。,下载程序及模块信息,1.下载程序及模块信息,(1/2),具体步骤,如下：,启动SIMATIC Manager，并打开My_prj2项目；,单击仿真工具按钮，启动S7-PLCSIM仿真程序；,将CPU工作模式开关切换到STOP模式；,在项目窗口内选中要下载的工作站；,执行菜单命令【PLC】【Download】，或单击鼠标右键执行快捷菜单命令【PLC】【Download】将整个S7-300站下载到PLC。,1.下载程序及模块信息,(2/2),启动仿真工具S7-PLCSIM,第4章 S7-300编程语言学习,第4章,S7-300编程语言学习,4.1 STEP 7编程语言,4.2 数据类型,4.3 S7-300指令基础,4.4 位逻辑指令,4.5 定时器与计数器指令,4.6 数字指令,4.7 控制指令,4.1 STEP 7编程语言,STEP 7是S7-300/400系列PLC应用设计软件包，所支持的PLC编程语言非常丰富。该软件的标准版支持,STL,（语句表）、,LAD,（梯形图）及,FBD,（功能块图）3种基本编程语言，并且在STEP 7中可以相互转换。专业版附加对,GRAPH,（顺序功能图）、,SCL,（结构化控制语言）、,HiGraph,（图形编程语言）、,CFC,（连续功能图）等编程语言的支持。不同的编程语言可供,不同知识背景的人员采用。,STL（语句表）,STL（语句表）是一种类似于计算机汇编语言的一种,文本编程语言,，由多条语句组成一个程序段。语句表可供习惯汇编语言的用户使用，在运行时间和要求的存储空间方面最优。在设计通信、数学运算等高级应用程序时建议使用语句表。,LAD（梯形图）,LAD（梯形图）是一种图形语言，比较形象直观，容易掌握，用得最多，堪称用户,第一编程语言,。梯形图与继电器控制电路图的表达方式极为相似，适合于熟悉继电器控制电路的用户使用，特别适用于数字量逻辑控制。,FBD（功能块图）,FBD（功能块图）使用类似于布尔代数的图形,逻辑符号,来表示控制逻辑，一些复杂的功能用指令框表示。FBD比较适合于有数字电路基础的编程人员使用。,GRAPH（顺序控制）,GRAPH类似于解决问题的流程图，适用于顺序控制的编程。利用S7-GRAPH编程语言，可以清楚快速地组织和编写S7 PLC系统的顺序控制程序。它根据功能将控制任务分解为若干步，其顺序用图形方式显示出来并且可形成图形和文本方式的,文件。,HiGraph（图形编程语言）,S7-Higraph允许用状态图描述生产过程，将自动控制下的机器或系统分成若干个功能单元，并为每个单元生成状态图，然后利用信息通讯将功能单元组合在一起形成完整的系统。,SCL（结构化控制语言）,S7-SCL（Structured Control Language：结构控制语言）是一种类似于PASCAL的高级文本编辑语言，用于S7-300/400和C7的编程，可以简化数学计算、数据管理和组织工作。S7-SCL具有PLC公开的基本标准认证，符合IEC 1131-3(结构化文,本)标准。,4.2 数据类型,数据类型决定数据的属性，在STEP 7中，数据类,型分为三大类：,4.2.1 基本数据类型,4.2.2 复杂数据类型,4.2.3 参数类型,4.2.1 基本数据类型,4.2.2 复杂数据类型,数组（ARRAY）,结构（STRUCT）,字符串（STRING）,日期和时间（DATE_AND_TIME）,用户定义的数据类型(UDT),功能块类型（FB、SFB）,1.数组（ARRAY）,数组是由一组同一类型的数据组合在一起而形成的复杂数据类型。数组的维数最大可以到6维；数组中的元素可以是基本数据类型或者复杂数据类型中的任一数据类型（Array类型除外，即数组类型不可以嵌套）；数组中每一维的下标取值范围是-3276832767，要求下标的下限,必须小于下标的上限。,2.结构（STRUCT）,结构是由一组不同类型（结构的元素可以是基本的或复杂的数据类型）的数据组合在一起而形成的复杂数据类型。结构通常用来定义一组相关的数据，例如电机的一组,数据可以按如下方式定义：,3.字符串（STRING）,字符串是最多有254个字符（CHAR）的一维数组，最大长度为256个字节（其中前两个字节用来存储字符串的长度信息）。字符串常量用单引号括起来，例如：,4.日期和时间（DATE_AND_TIME）,用于存储年、月、日、时、分、秒、毫秒和星期，占用8个字节，用BCD格式保存。星期天的代码为1，16的,代码为27。例如：,5.用户定义的数据类型(UDT),用户定义数据类型表示自定义的结构，存放在UDT块中（UDT1UDT65535），在另一个数据类型中作为一个数据类型,“,模板,”,。当输入数据块时，如果需要输入几个相同的结构，利用UDT可以节省输入时间。,6.功能块类型（FB、SFB）,这种数据类型仅可以在FB的静态变量区定义，用于实现多背景DB。,4.2.3 参数数据类型,参数类型是一种用于逻辑块（FB、FC）之间传递参数,的数据类型，主要有以下几种：,(1)TIMER（定时器）和COUNTER（计数器）。,(2)BLOCK（块）：指定一个块用作输入和输出，实,参应为同类型的块。,(3)POINTER（指针）：6字节指针类型，用来传递DB,的块号和数据地址。,(3)ANY：10字节指针类型，用来传递DB块号、数据,地址、数据数量以及数据类型。,4.3 S7-300指令基础,指令是程序的最小独立单位，用户程序是由若干条顺序排列的指令构成。指令一般由操作码和操作数组成，其中的操作码代表指令所要完成的具体操作（功能），操作数则是该指令操作或运算的对象。,4.3.1,PLC用户存储区的分类及功能,4.3.2,指令操作数,4.3.3,寻址方式,4.3.4,状态字,4.3.1 PLC用户存储区的分类及功能,(1/2),4.3.1 PLC用户存储区的分类及功能,(2/2),4.3.2,指令操作数,指令操作数,（又称编程元件）一般在用户存储区中，操作数由操作标识符和参数组成。操作标识符由主标识符和辅助标识符组成，主标识符用来指定操作数所使用的存储区类型，辅助标识符则用来指定操作数的单位（如：位、字节、字、双字等）。,主标识符,有：I（输入过程映像寄存器、Q（输出过程映像寄存器）、M（位存储器）、PI（外部输入寄存器）、PQ（外部输出寄存器）、T（定时器）、C（计数器）、DB（数据块寄存器）和L（本地数据寄存器）；,辅助标识符,有：X（位）、B（字节）、W（字或2B）、D（2DW或4B）。,4.3.3,寻址方式,所谓寻址方式就是指令执行时获取操作数的方式，可以直接或间接方式给出操作数。S7-300有4种寻址方式：,立即寻址,存储器直接寻址,存储器间接寻址,寄存器间接寻址,1.立即,寻址,立即寻址是对,常数,或,常量,的寻址方式，其特点是操作数直接表示在指令中，或以惟一形式隐含在指令中。下面各条指令操作数均采用了立即寻址方式，其中,“,/,”,后面的内容为指令的注释部分，对指令没有任何影响。,2.存储器直接,寻址,存储器直接寻址，简称,直接寻址,。该寻址方式在指令中直接给出操作数的存储单元地址。存储单元地址可用,符号地址,（如SB1、KM等）或,绝对地址,（如I0.0、Q4.1等）。下面各,条指令操作数均采用了直接寻址方式。,3.存储器间接寻址,(1/3),存储器间接寻址，简称,间接寻址,。该寻址方式在指令中以存储器的形式给出操作数所在存储器单元的地址，也就是说该存储器的内容是操作数所在存储器单元的地址。该存储器一般称为,地址指针,，在指令中需写在方括号,“,”,内。地址指针可以是字或双字，对于地址范围小于65535的存储器可以,用字指针；对于其他存储器则要使用双字指针。,4.存储器间接寻址,(2/3),【例4-3-1】,存储器间接寻址的单字格式的指针寻址。,4.存储器间接寻址,(3/3),存储器间接寻址的双字指针的格式如图所示。,【例4-3-2】,存储器间接寻址的双字格式的指针寻址。,5.寄存器间接寻址,(1/4),寄存器间接寻址，简称,寄存器寻址,。该寻址方式在指令中通过地址寄存器和偏移量间接获取操作数，其中的地址寄存器及偏移量必须写在方括号,“,”,内。在S7-300中有两个地址寄存器AR1和AR2，用地址寄存器的内容加上偏移量形成地址指针，并指向操作数所在的存储器单元。地址寄存器的地址指针有两种格式，其长度均为双字，,指针格式,如图所示。,5.寄存器间接寻址,(2/4),第一种地址指针格式适用于在确定的,存储区内寻址,，即,区内寄存器间接寻址。,【例4-3-3】区内寄存器间接寻址。,5.寄存器间接寻址,(3/4),第二种地址指针格式适用于,区域间寄存器间接寻址,。,【例4-3-4】区域间寄存器间接寻址。,5.寄存器间接寻址,(4/4),第一种地址指针格式包括被寻址数据所在存储单元地址的字节编号和位编号，至于对哪个存储区寻址，则必须在指令中明确给出。这种格式,适用于在确定的存储区内寻址,，即
