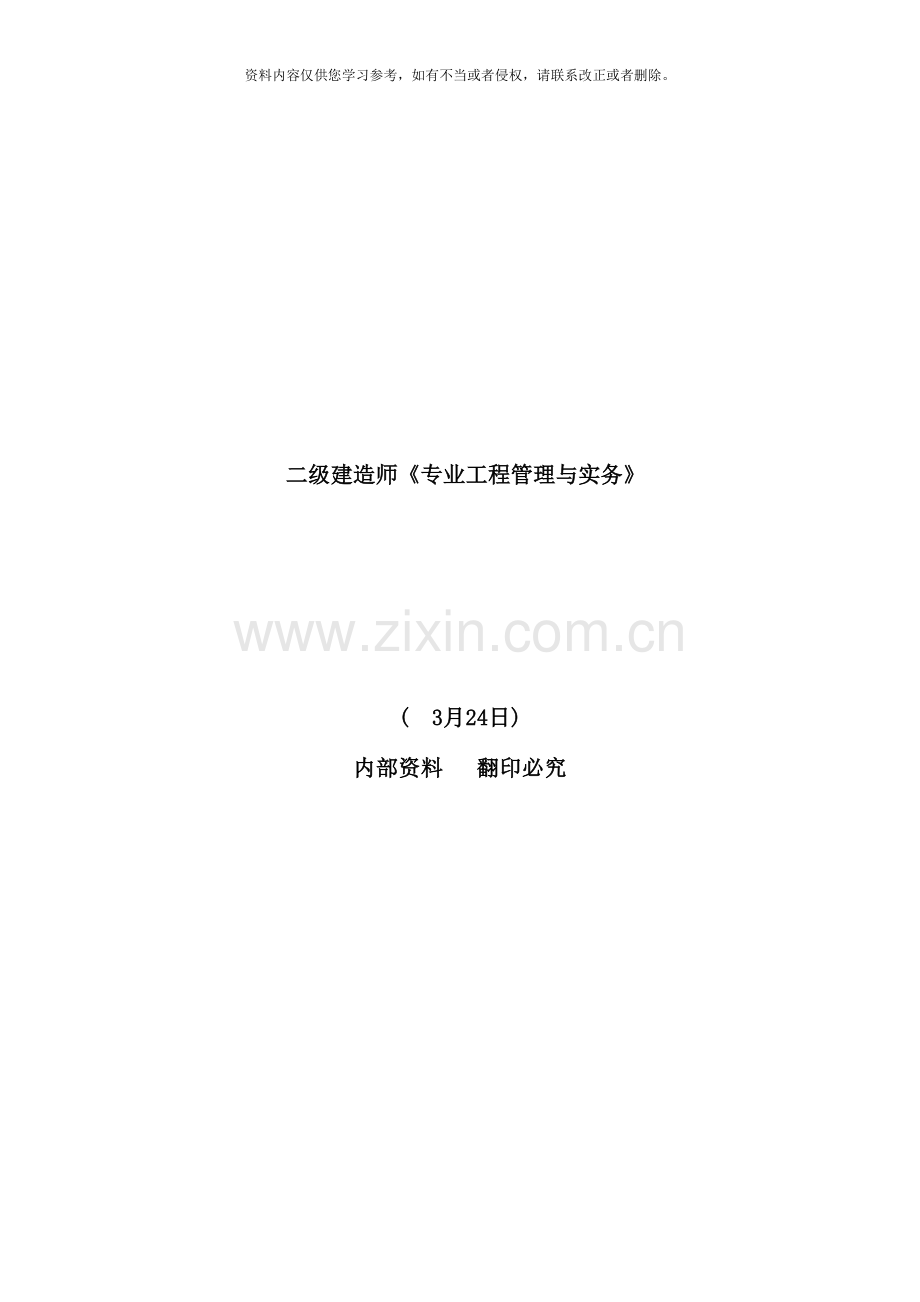

二级建造师《专业工程管理与实务》

( 3月24日)
内部资料 翻印必究

二级建造师实务考试案例分析题目重要类型
各专业管理实务
部分共性问题
”三控”
进度控制
质量控制
造价控制( 成本控制)
”三管”
安全管理
合同管理
现场管理
”一设”
施工组织设计
”一收”
过程验收、 竣工验收
”双专”
专项方案、 专家论证
进度控制与合同管理结合型问题:
管理与实务知识点:
1、 关键线路、 关键工作、 工期
关键线路的寻找方法: 从起点节点到终点节点, 持续时间最长的线路为关键线路。
建议采用标号法
关键线路上的工作为关键工作。
关键线路的持续总时间为工期。
2、 总时差
某项工作的总时差一定要明确认识其作用: 保总工期
ES LS TF
EF LF FF
最早开 最晚开 总时差
始时间 始时间

最早完 最晚完 自由时差
成时间 成时间

六时标注法中TF为总时差。总时差=迟系列-早系列, 即: TF=LS-ES=LF-EF。
下例不要忘了前提条件: 计划工期=计算工期, 管理课程非常强调, 但实务一般不纠结。

3、 索赔
( 1) 分类( 目的性出发)
费用索赔: 要求经济补偿
工期索赔: 要求批准顺延合同工期
( 2) 成立条件: 实际损失已经发生
损失不是承包商的责任
在规定时间内提出索赔( 28天 )
( 3) 索赔内容
工期索赔: 业主责任造成的, 超出总时差的部分可顺延, 顺延天数=延误天数-总时差。
费用索赔:
工作状态
费用 人工费 窝工状态

租赁机械
机械费 工作状态
自由机械
窝工状态
因此二级实务卷一般回避深入的费用索赔探讨
(4)试卷中常见索赔事件:
业主的原因
开挖后发现局部基础地基持力层为软弱层需处理
可能索赔成立事件: 设计图纸变更或者晚到
业主采购的材料不合格或者晚到现场
业主要求对施工方进场材料进行复验, 复验后合格
对已验收工程重新检验, 检验合格
承包商的原因
施工总承包单位原因造成工程质量事故, 返工
索赔不成立事件: 施工单位自有机械大修
租赁的施工机械大修
业主要求对施工方进场材料进行复验, 复验后不合格
施工方采购的材料不合格( 谁采购谁负责)
施工方因人员调配造成延误
对已验收工程重新检验, 检验不合格
(5)不可抗力( 罕见大雨、 50年一遇的大雨) : 工期能够顺延, 费用各自承担。
(6)回答: 索赔成立。 理由: 业主的责任而且延误时间超出该项工作的总时差。
索赔不成立。 理由: 承包商的责任, 或者虽然是业主的责任, 但延误时间没有超出该项工作的总时差。

[典型题型解析1]: -2/J1
背景资料
某办公楼工程, 建筑面积5500m２, 框架结构, 独立柱基础, 上设承台梁, 独立
柱基础埋深为1．5m, 地质勘察报告中地基基础持力层为中砂层, 基础施工钢材由建设单位供应。基础工程施工分为两个施工流水段, 组织流水施工, 根据工期要求编制了工程基础项目的施工进度计划, 并绘出施工双代号网络计划图, 如下图所示:

在工程施工中发生如下事件:
事件一: 土方2施工中, 开挖后发现局部基础地基持力层为软弱层需处理, 工期
延误6天。
事件二: 承台梁1施工中, 因施工用钢材未按时进场, 工期延期3天。
事件三: 基础2施工时, 因施工总承包单位原因造成工程质量事故, 返工致使工
期延期5天。
问题:
1．指出基础工程网络计划的关键线路, 写出该基础工程计划工期。
2．针对本案例上述各事件, 施工总承包单位是否能够提出工期索赔, 并分别说
明理由。
3．对索赔成立的事件, 总工期能够顺延几天?实际工期是多少天?
4．上述事件发生后, 本工程网络计划的关键线路是否发生改变, 如有改变, 请
指出新的关键线路, 并在答题卡上绘制施工实际进度横道图。

答案:
问题1:
根据总时差为零的线路为关键线路的判定原则, 关键线路为:
①→②→③→④→⑤→⑥, 计划工期为: 3+7+7+3＝20天
问题2:
事件一, 施工总包单位可提出工期索赔, 因为属于建设单位应承担的责任, 而且延误时间超过了工作的总时差。
事件二, 不能够提出, 因为虽属建设单位的责任, 但延误的时间未超过总时差。
事件三, 不能够提出, 因为属于总包单位的责任。
问题3:
总工期可顺延: 6－4＝2天。实际工期为: 22天。
问题4:
关键线路发生变化, 新的线路为:
①→②→④→⑤→⑥
提示: 从网络图中可得知: 各工程的施工段数为2, 横道图中各工作的持续时间分别为各工程各施工段上的实际持续时间, 各段起始点为其最早开始时间和最早完成时间。

[典型题型解析2]: 成倍节拍流水组织( 主要是提供给建筑工程专业的考生加以注意)
某建筑工程的某分部工程由支模、 绑扎钢筋和浇筑混凝土三个施工过程组成, 每个施工过程均有六个施工段, 三个施工过程的流水节拍分别为6天、 4天、 2天。
问题:
1.试述成倍节拍流水施工的特点。
2.组织成倍节拍流水施工并绘制流水施工横道图。
3.确定此流水施工的流水步距、 流水工期及工作队总数。
答案:
1. 成倍节拍流水施工的特点:
① 同一施工过程在各个施工段上的流水节拍都相等, 不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数。
② 流水步距等于各个流水节拍的最大公约数。
③ 每个专业工作队都能够连续作业, 施工段没有间歇时间。
④ 专业工作队数目大于施工过程数目。
2. 流水施工计划横道图如图所示。
施工过程
施工 队数
施工过度(d)
2
①
4
6
8
④
10
12
14
16
18
20
22
支模
A1

②

⑤

A2

③

⑥

A3

①

③

⑤

扎筋
B1

②

④

⑥

B2

①

②

③

④

⑤

⑥

浇筑
C

3. 流水步距为2天, 工作队总数为: 6/2+4/2+2/2=6个, 工期为: (6+6-1) ×2=22天。
[典型题型解析3] -2/1
某写字楼工程, 地下1层, 地上10层, 当主体结构已基本完成时, 施工企业根据工程实际情况, 调整了装修施工组织设计文件, 编制了装饰工程施工进度网络计划, 经总监理工程师审核批准后组织实施。

　　在施工过程中发生了以下事件:
　　事件一: 工作E原计划6天, 由于设计变更改变了主要材料规格与材质, 经总监理工程师批准, E工作计划改为9天完成, 其它工作与时间执行网络计划。
　　事件二: 一层大厅轻钢龙骨石膏板吊顶, 一盏大型水晶灯(垂100kg)安装在吊顶工程的主龙骨上。
　　事件三: 由于建设单位急于搬进写字楼办公室, 要求提前竣工验收, 总监理工程师组织建设单位技术人员, 施工单位项目经理及设计单位负责人进行了竣工验收。
　　问题:
　　1.指出本装饰工程网络计划的关键线路(工作), 计算计划工期。
2.指出本装饰工程实际关键线路(工作), 计算实际工期。
3．水晶灯安装是否准确? 说明理由
4．竣工验收是否妥当? 说明理由
答: 1.用标号法找关键线路, 计算工期。如下图所示。则计划关键线路为: B－C―F－G;计划工期为17天。

　　2.用标号法找关键线路, 计算工期, 如下图所示。则实际关键线路为: B－E―H;实际工期为19天。

3.不正确。因为安装在吊顶工程主龙骨上的大型水晶灯属重型灯具, 根据装饰装修工程施工技术更档, 重型灯具。电扇及其它重型设备严禁安装在吊顶工程的龙骨上, 必须增高附加吊杆。
　　4.不妥当。因为竣工验收应分为三个阶段:
　　( 1) 竣工验收的准备参与工程建设的各方应做好竣工验收的准备;
　　( 2) 初步验收: 施工单位在自检合格基础上, 填写竣工工程报验单, 由总监理工程师组织专业监理工程理财, 对工程质量进行全面检查, 经检查验收合格后, 由总监签署工程竣工报验单, 向建设单位提出质量评估报告;
　　( 3) 正式验收: 由建设单位接到监理单位的质量评估和竣工报验单后, 审查符合要求即组织正式验收, 并邀请建设各方: 监理、 施工( 含总分包) 、 设计、 质量监督, 而且对验收人员身份有相应要求并身份相当。
[典型题型解析4] -2/3
某小区内拟建一座6层普通砖泥结构住宅楼, 外墙厚370mm, 内墙厚240mm,抗震设防烈度7度,某施工单位于 5月与建设单位签订了该项工程总承包全同。合同工程量清单报价中写明:瓷砖墙面积为100m2, 综合单位为110元/m2。
　　事件一: 现场需要安装一台物料提升机解决垂直运输问题, 物料提升机运到现场后, 项目经理部按照技术人员提供的装配图集组织人员进行安装, 安装结束后, 现场机务员报请项目经理批准, 物料提升机正式投入使用。
　　事件二: 现场施工工程中为了材料运输方便, 在内墙处留置临时施工洞口, 内墙上留直搓。并沿墙高每八皮砖( 490mm) 设置了2￠6钢筋, 钢筋外露长度为500mm。
　　事件三: 由于工期紧, 装修从顶层向下施工, 给排水明装主管( 无套管) 从首层向上安装, 五层卫生间防水施工结束后进行排水主管安装。
　　事件四: 施工过程中, 建设单位调换了瓷砖的规格型号, 经和平单位核算综合单位为150元/m2,该分项工程施工完成后, 经监理工程师实测确认瓷砖粘贴面积为1200m2,但建设单位尚未确认该变更单位, 施工单位用净值法进行了成本分析。
　　备注: BCWS－计划完成工作预算费用
　　BCWP－已完工作预算费用
　　ACWP－已完工作实际费用
　　CV－费用偏差
　　问题:
　　1.事件一中, 物料提升机使用是否符合要求? 说明理由。
　　2.事件二中, 砖墙留搓的质量控制是否正确? 说明理由。
　　3.事件三中, 五层卫生间防水存在什么隐急? 说明理由。
　　4.计算墙面瓷砖粘贴分项工程的BCWC,BCWP,ACWP,CV,并分析成本状况。
　　答: 1.不符合要求。因为针对提升工艺和施工现场作业条件, 编制专项作业施工方案, 安装搭设必须按照设计要求和规定程序进行, 验收应由项目经理组织, 项目施工。技术、 安全、 作业班级负责人等有关人员参加, 经验收并进行核载试验, 确认符合要求后力一可正式投入使用。
　　2.不正确。理由: 现场留搓处, 拉接钢筋的进入长度不符合现行规范规定"埋入长度从留搓处算起每边均不应小于500mm, 对于抗震设防烈度6度、 7度的地区, 不应小于1000mm的要求。
　　3.存在漏水隐患。理由: 因为后进行排水主管道安装会在已经施工完成的防水层上开洞穿管, 两修补防水层, 不能保证防水层的整体性, 如果管道根部与防水交接处处理不好, 将会留下质量隐患, 而发生渗出漏现象。
　　4.计划瓷砖粘贴面积1000㎡, 预算价格110元/㎡, 实际价格150元/㎡, 实际瓷砖粘贴面积1200㎡;则BCWS＝计划工作量×预算单价＝1000㎡×110元/㎡＝11万元;
　　BCWP＝已完工作量×预算单价＝1200㎡×110元/㎡＝13.2万元;
　　ACWP＝已完工作量×实际单价＝1200㎡×150元/㎡＝18万元;
　　CV＝BCWP-ACWP＝13.2-18＝-4.8万元
　　费用偏差为负值, 表示实际费用超预算费用。
[典型题型解析5] -2/4
甲公司投资建设一幢地下一层, 地上五层的框架结构商场工程, 乙方施工企业中标后, 双方采用《建设工程施工合同》( 示范文本) GF－1999－0201) 签订了合同。合同采用固定总价承包方式。合同工期为405天, 并约定提前或逾期竣工的奖罚标准为每天5万元。
　　合同履行中出现了以下事件:
　　事件一: 乙方施工至首层框架柱钢筋绑扎时, 甲方书面通知将首层及以上各层由原设计层高4.30米变更为4.80米, 当日乙方停工, 25天后甲方才提供正式变更图纸, 工程恢复施工, 复工当日乙方立即提出停工损失150万元和顺延工期25天的书面报告及相关索赔资料, 但甲方收到后始终未予答复。
　　事件二: 在工程装修阶段, 乙方收到了经甲方确认的设计变更文件, 调整了部分装修材料的品种和档次。乙方在施工完毕三个月后的结算中申请了该项设计变更增加费80万元。但遭到甲方的拒绝。
　　事件三: 从甲方下达开工令起至竣工验收合格止, 本工程历时425天。甲方以乙方逾期竣工为由从应付款中扣减了违约金100万元, 乙方认为逾期竣工的责任在于甲方。
　　问题:
　　1.事件一中, 乙方的索赔是否生效? 结合合同索赔条款说明理由。
　　2.事件二中, 乙方申报设计变更增加费是否符合约定? 结合合同变更条款说明理由
　　3.事件三中,乙方是否逾期竣工? 说明理由并计算奖罚金额。
　　答: 1.事件一中, 乙方的索赔生效。该事件是由非承包单位所引起, 承包人按照通用合同条款的约定, 在索赔事件发生后28天内提交了索赔意向通知及相关索取资料, 提出费用和工期索赔要求, 并说明了索赔事件的理由。
　　2.乙方申报设计变更增加费不符合约定。理由: 乙方已过索赔权利的时效, 根据有关规定, 乙方必须在发生索赔事项28天内经过工程师同意, 提交索赔报告, 但本案例三个月后才提, 超出索赔时效, 丧失要求索赔的权利, 因此甲方可不赔偿。
　　3.乙方不是逾期竣工, 理由: 因为造成工程延期是由建设单位提出变更引起, 非施工单位责任, 乙方已有效提出索赔要求, 因此甲方应给予工期补偿, 合同工期405天, 顺延工期25天, 承包人完成工程的合理工期应为430天, 奖励金额=( 430-425) 天乘以5万元/天=25万。
[典型题型解析6] -2/3
某住宅楼工程地下1层, 地上18层, 建筑面积22800㎡。经过招投标程序, 某施工单位( 总承包方) 与某房地产开发公司( 发包方) 按照《建设工程施工合同( 示范文本) 》(GF-1999-0201)签订了施工合同。合同总价款5244万元, 采用固定总价一次性包死, 合同工期400天。
施工中发生了以下事件:
事件一: 发包方未与总承包方协商便发出书面通知, 要求本工程必须提前60天竣工。
事件二: 总承包方与没有劳务施工作业资质的包工头签订了主体结构施工的劳务合同。总承包方按月足额向包工头支付了劳务费, 但包工头却拖欠作业班组两个月的工资。作业班组因此直接向总承包方讨薪, 并导致全面停工2天。
事件三: 发包方指令将住宅楼南面外露阳台全部封闭, 并及时办理了合法变更手续, 总承包方施工三个月后工程竣工。总承包方在工程竣工结算时追加阳台封闭的设计变更增加费用43万元, 发包方以固定总价包死为由拒绝签认。
事件四: 在工程即将竣工前, 当地遭遇了龙卷风袭击, 本工程外窗玻璃部分破碎, 现场临时装配式活动板房损坏。总承包方报送了玻璃实际修复费用51840元, 临时设施及停窝工损失费178000元的索赔资料, 但发包方拒绝签认。
问题:
1.事件一中, 发包方以通知书形式要求提前工期是否合法? 说明理由．
2.事件二中, 作业班组直接向总承包方讨薪是否合法? 说明理由。
3.事件三中, 发包方拒绝签认设计变更增加费是否违约? 说明理由。
4.事件四中, 总承包方提出的各项请求是否符合约定? 分别说明理由。
答案: 1．( 本小题3分)
发包方未与总承包方协商便书面通知压缩工期不合法。( 1分)
理由是: 按照相关法规规定, 建设单位不得单方面压缩合同约定的工期(1分) , 按照合同法的规定, 当事人协商一致能够变更合同(1分) 。因此发包方以通知书形式单方面压缩合同工期的行为不合法。
2．( 本小题6分)
作业班组直接向总承包方讨薪合法(1分)
理由是: 总承包方与无资质的包工头签订劳务合同无效( 1分) 。作业班组实际施工的行为, 应视为与总承包方建立了劳动关系(2分) 。作业班组未拿到工资, 应属于总承包方的管理过错(2分) , 因此作业班组要求总承包方支付工资的行为合法。总承包方支付作业班组工资后, 可另行向包工头追讨多付的款项。
3．( 本小题3分)
发包方拒绝签认设计变更增加费不违约。(1分)
理由是: 按照合同通用条款第31.2条的规定, 总承包方在确认设计变更后14天内不提出设计变更增加款项的, 视为该项设计变更不涉及合同价款变更(1分)。总承包方是在设计变更施工完成3个月后才提出设计变更报价, 已超过合同约定的14天期限(1分) 。因此发包方有权拒绝该项报价的签认。
4．( 本小题8分)
玻璃修复费用索赔请求符合约定。(1分)
临时设施及停窝工损失费索赔请求不符合约定。(1分)
理由是: 遭遇龙卷风破坏属于不可抗力自然灾害(1分)。按约定不可抗力造成的工程本身玻璃损失和修复费用应由发包方承担(2分) , 工期相应顺延(1分) 。不可抗力造成临时设施及停窝工损失等费用应由总承包方白己承担( 2分) 。
[典型题型解析7]
某建筑工程由12层主楼和3层附楼组成, 施工单位与建设单位签订了承建该办公楼施工合同, 合同工期为41周, 合同约定, 工期每提前( 或拖后) 1d奖励( 或罚款) 2500元。乙方提交了如图所示的施工网络计划, 并得到甲方的批准。

事件一: 在基坑开挖后, 发现局部有软土层, 乙方配合地质复查, 配合用工10个工日。根据批准的地基处理方案, 乙方增加直接费5万元, 因地基复查使基础施工工期延长3天, 人工窝工15个工日。
事件二: 附楼施工时, 某设计尺寸不当, 甲方要求拆除已施工部分重新施工, 因此造成增加用工30个工日, 材料费、 机械台班费计2万元, 附楼主体工作拖延1周。
事件三: 在主楼主体施工中, 因施工机械故障, 造成增加人工8个工日, 该工作工期延长4d。
事件四: 因乙方购买的室外工程管线材料质量不合格, 甲方令乙方重新购买因此造成该项工作多用工8个工日, 该项工作工期延长4天, 材料损失费1万元
事件五: 鉴于工期较紧, 经甲方同意, 乙方在装饰装修时采取了加快施工的技术措施, 使得该项工作缩短了1周, 该项技术组织措施费0.6万元
其余各项工作实际作业工期和费用与原计划相符
【问题】
1、 建筑工程合同按承包工程计价方式不同, 能够分为哪几种?
2、 该网络计划中那些工作是主要控制对象( 关键工作) , 计划工期是多少?
3、 针对上述每一事件, 那些能够提出索赔, 并讲述工期及费用索赔的理由。
4、 该工程可得到的工期补偿为多少天? 工期奖( 罚) 款是多少?
5、 合同约定人工费标准是30元/天, 窝工人工费补偿标准是18元/天, 该项工程相关于直接费的间接费、 利润、 税金等综合费率为30％。在工程清算时, 乙方应得到的索赔款是多少?
【答案】
1、 建筑工程合同按承包工程计价方式不同, 能够分为: 固定价格合同、 可调价格合同、 成本加酬金合同, 其中固定价格合同又可分为固定总价合同和固定单价合同。
2、 该网络计划中, 主要控制对象有基础工程、 主楼工程、 设备安装、 装饰装修。计划工期为41周
3、 事件一: 可提出费用和工期索赔, 因为地质条件变化是甲方应承担的责任, 由此产生的费用及关键工作工期延误都能够提出索赔
事件二: 可提出费用索赔, 因为设计变更是由甲方原因造成的, 可提出费用索赔, 而该项工作的工期延误不会影响到整个工期, 不必提出工期索赔
事件三: 不应提出任何索赔, 施工机械故障是施工单位的自身原因。
事件四: 不应提出任何索赔, 材料质量不合格是施工单位的自身原因。
事件五: 不应提出任何索赔, 乙方采取赶工措施是为了赶工期做出的决策, 属于自身原因。
4、 根据批准的工期延长要求( 事件一得到3d工期补偿) , 总工期可延长3d;
在关键线路上, 基础工程延长得到批准, 主体工程延长3d, 装饰装修缩短7d, 其余非关键线路的工期拖延未对总工期产生影响, 故总工期缩短了4d, 应奖励2500×4＝10000元。
5、 乙方应得到得索赔额为: ( 50000＋30×40＋18×15＋ 0) ×( 1＋30％) ＝92911元。
[典型题型解析8]
某装饰装修工程公司签订了高等公寓的装饰装修合同, 合同工期6个月。施工过程中发生如下事件:
事件一: 该装饰装修公司进入现场后, 临时设施已搭设, 材料、 机具设备尚未进场。在工程正式开工之前, 施工单位按合同约定对原建筑物的结构进行检查中发现, 该建筑物结构需要加固。
事件二: 在施工中, 由于公共供电线路老化, 供电部门维修导致一周内累计停电6h。
事件三: 在该工程的施工过程中, 由于设计变更, 又使工期延长了2个月, 而且延长的2个月正值冬季施工, 比原计划增加了施工难度。为此, 在竣工结算时施工单位向建设单位提出补偿冬季施工增加费的索赔要求。
事件四: 工程按期进入安装调试阶段, 由于雷电引发了一场火灾, 火灾结束后48h内, 施工企业向建设单位通报了火灾损失情况: 工程本身损失150万元; 总价值100万元的待安装设备彻底报废; 施工单位烧伤所需医疗费及补偿费预计15万元, 租赁的施工设备损坏赔偿10万元; 其它单位临时停放现场的一辆价值25万元的汽车被烧毁。另外, 大火扑灭后施工单位停工5天, 造成其它施工机械闲置损失2万元以及必要的管理保卫人员费用支出1万元, 并预计工程所需清理、 修复费用200万元。损失情况属实。
问题:
1、 事件一中, 施工单位除另约定其工程费外, 还提出以下索赔要求:
( 1) 预计结构加固施工时间为1个月, 故要求将原合同工期延长为7个月;
( 2) 由于上述的工期延长, 建设单位应给施工单位补偿额外增加的现场费( 包括临时设施费和现场管理费) ;
( 3) 由于工期延长, 建设单位应按银行贷款利率补偿施工单位流动资金积压损失。
逐项论述上述索赔要求是否合理。
2、 事件二中, 施工单位提出工期索赔要求是否会得到支持? 为什么?
3、 事件三中, 冬季施工增加费的索赔要求是否会得到支持? 为什么?
4、 事件四中, 各项损失在施工合同范畴内应由谁承担? ( 不考虑保险因素)
答: 1、 索赔要求第( 1) 项中, 结构加固施工时间延长1个月是非承包方原因造成的, 属于工程延期, 故承包方有权要求索赔, 其要求合理。
索赔要求第( 2) 项中, 现场管理费一般与工期长短有关, 故费用索赔要求合理; 但临时设施费一般与工期长短无关, 施工单位不宜要求索赔。
索赔要求第( 3) 项的费用索赔不合理。因为材料、 机具尚未进场, 工程尚未动工, 不存在资金积压问题, 故施工单位不应提出索赔。
2、 一周内累计停水、 电8h才可提出索赔要求。
3、 索赔冬季施工增加费不合理, 因为: 应在事件发生后28d内向监理方发出索赔意向通知, 竣工结算时承包方已无权再提出索赔要求。
4、 ( 不可抗力损失) 工程本身损失150万元由建设单位承担。
总价值100万元的待安装设备彻底报废由建设单位承担。
施工单位烧伤所需医疗费及补偿费计15万元由施工单位承担。
租赁的施工设备损坏赔偿10万元由施工单位承担。
其它单位临时停放现场的一辆价值25万元的汽车被烧毁由建设单位承担。
大火扑灭后施工单位停工5天应相应顺延工期。
其它施工机械闲置损失2万元由施工单位承担。
必要的管理保卫人员费用支出1万元由建设单位承担。
工程所需清理、 修复费用200万元由建设单位承担。
[典型题型解析9]
某工程项目处于市区主要路段, 发包方与承包方签订合同后, 按要求, 将电通到指定地点, 由施工单位组织施工临时用电, 在布置施工现场时, 需砌围墙围挡和布置”五牌一图”。
承包方根据发包方提供的图纸和地质资料, 进行基坑土方开挖, 发现地下有未知的电缆。继续施工中, 施工人员拟将部分土堆放坑边, 便于将来回填。
问题: 1、 临时用电系统配电箱应形成那三级配电模式, 在什么部位加装两级漏电保护器?
2、 围墙高度有何要求? ”五牌一图”包含那些内容?
3、 经过施工现场的地下管线, 应由谁在什么时候通知承包人? 针对未知电缆, 承包方应采取何措施?
4、 基坑土方需遵循什么原则? 若土质良好, 堆土应满足什么条件? 施工中一旦出现渗水或漏水情况, 施工单位应采取何措施?
答: 1、 施工用电配电系统应设置总配电箱( 配电柜) 、 分配电箱、 开关箱, 并按照”总一分一开”顺序作分级设置, 形成”三级配电”模式。施工用电回路和设备必须加装两级漏电保护器, 总配电箱( 配电柜) 中应加装总漏电保护器, 作为初级漏电保护, 末级漏电保护器必须装配在开关箱内。
2、 市区主要路段的围挡高度不得低于2.5m。
五牌一图即: 工程概况牌、 管理人员名单及监督电话牌、 消防保卫牌、 文明施工和环境保护牌及施工现场总平面图。
3、 经过施工现场的地下管线, 应由发包人在施工前通知承包人, 标出位置, 加以保护。施工时发现文物、 古迹、 爆炸物、 电缆, 应当停止施工, 保护好现场, 及时向有关部门报告, 按照有关规定处理后方可继续施工。
4、 基坑土方开挖的顺序、 方法必须与设计要求相一致, 并遵循”开槽支撑, 先撑后挖, 分层开挖, 严禁超挖”的原则。
若土质良好, 堆放要距坑边1m以外, 堆放高度不能超过1.5m。
施工中一旦出现渗水或漏水情况, 施工单位应根据水量的大小, 采取坑底设沟排水、 引流修补、 密实混凝土封堵、 压实注浆、 高压喷射注浆等方法及时处理。
[典型题型解析10]
某市建筑集团公司承担一栋20层智能化办公楼工程的施工总承包任务, 层高3．3m, 其中智能化安装工程分包给某科技公司施工。在工程主体结构施工至第18层、 填充墙施工至第8层时, 该集团公司对项目经理部组织了一次工程质量、 安全生产检查。部分检查情况如下:
(1)现场安全标志设置部位有: 现场出入口、 办公室门口、 安全通道口、 施工电梯吊笼内;
(2)杂工班外运的垃圾中混有废弃的有害垃圾;
(3)第15层外脚手架上有工人在进行电焊作业, 动火证是由电焊班组申请, 项目责任工程师审批;
(4)第5层砖墙砌体发现梁底位置出现水平裂缝;
(5)科技公司工人在第3层后置埋件施工时, 打凿砖墙导致墙体开裂。
问题:
1．指出施工现场安全标志设置部位中的天兰冬处。
2．对施工现场有毒有害的废弃物应如何处理?
3．本案例中电焊作业属几级动火作业?指出办理动火证的不妥之处, 写出正确做法。
4．分析墙体出现水平裂缝的原因并提出防治措施．
5．针对打凿引起墙体开裂事件, 项目经理部应采取哪些纠正和预防措施?
答案: 1．(共5分)安全标志设置部位中不妥之处有: 办公室门口, 施工电梯吊笼内(2分)。
2．(共2分)对有毒有害的废弃物应分类送到专门的有毒有害废弃物中心消纳(2分)。
3．(共5分)(1)电焊作业属于二级火作业(1分)。
(2)不妥之处: 动火证由电焊班组申请(1分), 由项目责任工程师审批。( 1分)。
(3)正确做法: 二级动火作业由项目责任工程师组织拟定防火安全技术措施, 填写动火申请表(1分), 报项目安全管理部门和项目负责人审查批准( 1分)。
4．(共4分) 原因分析(2分, 答对一条得1分, 最高2分):
(1)砖墙砌筑时一次到顶;
(2)砌筑砂浆饱满度不够:
(3)砂浆质量不符合要求;
(4)砌筑方法不当。
防治措施(2分, 答对一条得1分, 最高2分):
(1)墙体砌至接近梁底时应留一定空隙, 待全部砌完并至少隔7天(或静置)后再补砌挤紧;
(2)提高砌筑砂浆的饱满度;
(3)确保砂浆质量符合要求;
(4)砌筑方法正确;
(5)轻微裂缝可挂钢丝网或采用膨胀剂填塞;
(6)严重裂缝拆除重砌。
5．(共4分, 答对一条得1分, 最高4分):
针对打凿引起的墙体开裂事件, 项目经理部应采取的纠正和预防措施;
(1)立即停止打凿行为, 采取加固或拆除等措施处理开裂墙体;
(2)对后置埋件的墙体采取无损或影响不大的措施;
(3)对分包单位及相关人员进行批评、 教育, 严格实施奖罚制度;
(4)加强工序交接检查;
(5)加强作业班组的技术交底和教育工作;
(6)尽量采用预制埋件。
[典型题型解析11]
某医院门诊楼, 位于市中心区域, 建筑面积28326㎡, 地下1层, 地上10层, 檐高33.7m.框架剪力墙结构, 筏板基础, 基础埋深7.8m,底板厚度1100mm,混凝土强度等级C30,抗渗等级P8。室内地面铺设实木地板, 工程精装修交工。 3月15日开工, 外墙结构及装修施工均采用钢管扣件式双排落地脚手架。
事件一: 6月1日开始进行底板混凝土浇筑, 为控制裂缝, 拌制水泥采用低水化热的矿渣水泥, 混凝土浇筑后10h进行覆盖并开始浇水, 浇水养护持续15d。
事件二: 工程施工至结构四层时, 该地区发生了持续两小时的暴雨, 并伴有短时6～7级大风。风雨结束后, 施工项目负责人组织有关人员对现场脚手架进行检查验收, 排除隐患后恢复了施工生产。
事件三: 9月25日, 地方建设行政主管部门检查项目施工人员三级教育情况, 质询项目经理部的教育内容。施工项目负责人回答: ”进行了国家和地方安全生产方针、 企业安全规章制度、 工地安全制度、 工程可能存在的不安全因素四项内容的教育”。受到了地方建设行政主管部门的严厉批评。
事件四: 室内地面面层施工时, 对木搁栅采用沥青防腐处理, 木搁栅和毛地板与墙面之间未留空隙, 面层木地板与墙面之间留置了10mm缝隙。
问题:
1.事件一中, 底板混凝土的养护开始与持续时间是否正确? 说明理由。
2.事件二中, 是否应对脚手架进行验收? 说明理由。还有哪些阶段对脚手架及其地基基础应进行检查验收．
3.事件三中, 指出不属于项目经理部教育的内容, 项目经理部教育还应包括哪些内容?
4.事件四中, 指出木地板施工的不妥之处, 并写出正确的做法。
答案: 1．( 本小题4分)
(1) 混凝土浇筑后1Oh养护开始正确。(1分)
理由是: 符合大致积混凝土浇筑完毕后, 应在12h内加以覆盖和养护的规定( 1分)
( 2) 浇水养护持续15d不正确( 1分)
理由是: 采用矿渣水泥拌制的抗渗混凝土养护时间不得少于21d( 1分)
2．( 本小题6分)
( 1)风雨结束后对脚手架进行验收正确。(1分)
理由是: 符合规范”遇有6级及以上大风与大雨后应进行检查和验收”的规定( 1分)
( 2)( 4分) ( 每项1分, 满分4分)
对脚手架及其地基基础应该进行检查验收的还有:
①基础完工后及脚手架搭设前。
②作业层上施加荷载前。
③每搭设完10～13m的高度后。
④达到设计高度后。
⑤寒冷地区土层开冻后。
⑥停用超过一个月的, 在重新投入使用之前。
3．( 本小题4分)
( 1)不属于项目经理部教育的内容有:
国家和地方安全生产方针; (1分)
企业安全规章制度。(1分)
(2)项目经理部教育内容还应有:
施工现场环境; ( 1分)
工程施工特点。(1分)
4.( 本小题6分)
( l)对木搁栅采用沥青防腐处理不妥。(1分)
木搁栅和毛地板与墙面之间未留空隙不妥。(1分)
(2)木地板施工的正确做法是:
木搁栅应采用环保型防腐涂料, ( 1分)
木搁栅和毛地板与墙之间应留空隙( 1分) , 木搁栅与墙之间留出30mm的缝隙( 1分) ; 毛地板与墙之间留8～12mm的缝隙( 1分) 。
[典型题型解析12]
某工程位于北三环和北二环之间, 于 3月开始施工。建筑面积28000㎡, 框架结构筏板式基础, 地下3层, 地上16层。由市建筑设计院设计, 市第三建筑工程公司施工。 8月20日下午2点左右, 木工班王某在施工9层外柱模板时, 突然踩断一根横木仿, 不慎从9楼摔到2楼, 摔成重伤, 经送医院紧急抢救无效而死亡。
事故发生后, 项目经理部立即启动应急预案, 对伤员及时进行了救护, 通知120急救中心。后因伤势过重, 经医院抢救无效而死亡。做好了现场保护工作, 并及时上报了公司和主管部门。
经事故调查, 外架班组没有按照安全规范规定和专业工长和安全员的技术交底要求搭设外架, 与楼层间距超过规范规定, 使外架根本没有起到安全防护的作用; 王某严重违规作业, 擅自使用未经选料的木枋作为脚手板使用。
问题:
( 1)请简要分析造成这起事故的原因。
(2)应急预案的核心内容主要有哪些?
( 3)三级安全教育是指哪些层次的教育? 内容分别是什么?
答: ( 1)造成这起高处坠落事故的原因是:
1)王某违规作业, 高空临边作业时未系安全带, 而且使用未经选料的木仿作为脚手板, 木枋受力后断裂, 导致事故发生。
2)外架搭设不符合安全要求, 与楼层间距超过规范规定, 导致人从间隙中坠落。
3)专业工长和安全员安全检查力度不强, 虽在施工前做过质量、 安全技术交底, 但未能及时发现工人违规作业, 导致事故发生。
4)管理不到位, 平时安全知识教育和学习不够深入细致, 个别员工缺乏自我保护和安全意识, 因而造成这起死亡事故。
(2)应急预案的核心内容主要应包括:
1)对紧急情况或事故灾害及其后果的辨识、 评价。
2)规定应急救援组织及人员的详细职责。
3)规定应急救援行动的指挥与协调。
4)明确应急救援中可使用的设备、 设施、 物资、 资金、 人力和其它资源( 包括社会和外部援助资源) 等。
5)明确在紧急情况或事故灾害发生时确保生命财产安全、 环境安全的具体措施。
6) 规定现场恢复程序。
7)其它( 如对应急培训、 演练的具体要求) 。
(3)三级安全教育是指公司、 项目经理部和施工班组的安全教育。三级教育的内容、 时间及考核结果要有记录。按照建设部《建筑业企业职工安
