实验室通风柜是实验室尤其是化学性实验室的重要设备。(派洛普实验室整理发布)_
通风柜必须阻止气体、蒸气、浮质以及灰尘从通风柜内部扩散到实验室中；
根据EN标准，构造外形、通风设计、风柜内部的抽风紊流以及噪音、控制系统、通风系统、配件和电源等都需要有特别的要求。而苏州派洛普的所有通风柜是根据美国 的标准要求来设计加工的。
具有以下特点：
◆ 拉门框架结构符合空气动力学原理，可以保证进风顺畅的进入风柜内部；
◆ 特殊的拉门悬挂系统，正常情况下移动拉门无倾斜现象，一旦一侧拉线断裂，则拉门可以卡在拉门框架上，防止拉门坠落伤人；
◆通风柜的台面边缘（走入式除外）呈空气动力学设计，可以产生紧贴台面的气流，彻底清扫有毒气体；
◆ 抽风管配有集液罩，可使凝固的液体沿导流管进入指定容器；
◆ FAZ控制系统，用以控制抽风及电源等的开关，操控简单；
◆ 底柜可以根据要求选配普通储存柜，化学品柜，防爆柜等；
◆ 模块化设计的水电供应系统，可以随时根据要求更换；
◆ 水杯模块安置在背板上，节省内部空间，并可以根据要求更换类型；
产品详细描述
外型与配置
1.       外部尺寸：高度有2700mm和2400mm（低天花型）两种，宽度有1200，1500，1800，2100，2400mm可选，深度为900mm。
2.       内部尺寸：台面高度为900mm，深度为810mm, 内高度为1550mm，内宽度有1150，1450，1750，2050mm可选。
3.       推拉门：用齿状带连接，配有两个防脱落装置，面板材质为钢化层压安全玻璃。
1200 / 1500 mm宽度的通风柜配 2 块横开窗扇。
1800 / 2100 mm宽度的通风柜配 3 块横开窗扇。
可选带红外探头检测障碍物的自动推拉门。
4.       内衬：标准配置三聚氰胺，可选酚醛树脂板和陶瓷。
5.       排气罩出口直径为250mm或315mm（当排风量需要达到>1000m3/h时选用）。

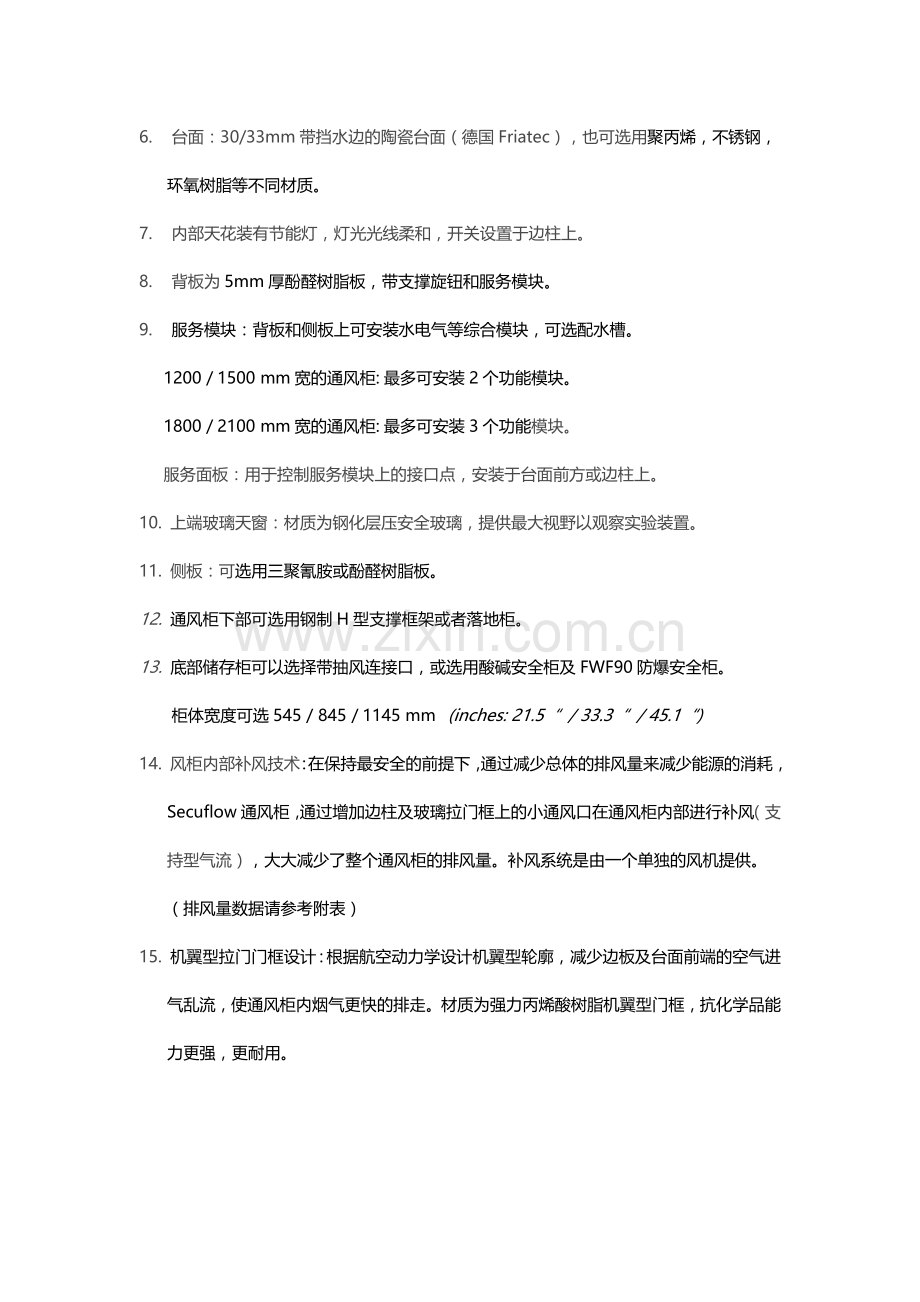

6.       台面：30/33mm带挡水边的陶瓷台面（德国Friatec），也可选用聚丙烯，不锈钢，环氧树脂等不同材质。
7.       内部天花装有节能灯，灯光光线柔和，开关设置于边柱上。
8.       背板为5mm厚酚醛树脂板，带支撑旋钮和服务模块。
9.       服务模块：背板和侧板上可安装水电气等综合模块，可选配水槽。
1200 / 1500 mm宽的通风柜: 最多可安装2个功能模块。
1800 / 2100 mm宽的通风柜: 最多可安装3个功能模块。
服务面板：用于控制服务模块上的接口点，安装于台面前方或边柱上。
10.   上端玻璃天窗：材质为钢化层压安全玻璃，提供最大视野以观察实验装置。
11.   侧板：可选用三聚氰胺或酚醛树脂板。
12.   通风柜下部可选用钢制H型支撑框架或者落地柜。
13.   底部储存柜可以选择带抽风连接口，或选用酸碱安全柜及FWF90防爆安全柜。
柜体宽度可选 545 / 845 / 1145 mm   (inches: 21.5“ / 33.3“ / 45.1“)
14.   风柜内部补风技术：在保持最安全的前提下，通过减少总体的排风量来减少能源的消耗，Secuflow通风柜，通过增加边柱及玻璃拉门框上的小通风口在通风柜内部进行补风（支持型气流），大大减少了整个通风柜的排风量。补风系统是由一个单独的风机提供。（排风量数据请参考附表）
15.   机翼型拉门门框设计：根据航空动力学设计机翼型轮廓，减少边板及台面前端的空气进气乱流，使通风柜内烟气更快的排走。材质为强力丙烯酸树脂机翼型门框，抗化学品能力更强，更耐用。
16.   新型控制面板 – FAZ / AC3，触摸型面板控制技术，新型5灯开关按钮，可以通过控制面板重新校正各个参数，用户可选购显示风速或风量的不同模块，每个模块至少可集成处理30个控制和操作参数（例如抽风、补风、室内压力等），从而节省费用。
优点：
1. 使用安全：用齿状带来带动推拉门，可以明显的减少检修时的不便，不锈钢丝内部加固的齿状带，通过了在最大阻力状态下200,000次耐久力负荷测试，推拉门的钢化层压安全玻璃面板或酚醛树脂安全面板能最大限度的抵抗操作时化学品喷溅和小件物品飞溅。在意外情况下，譬如推拉门的联动带断裂或脱落，推拉门会迅速自动固定，不会下坠。
2. 最大的操作空间：细长的边柱使通风柜的内部空间得到更大的利用。
3. RWI型和 SI型，可选将服务功能模块嵌入到背板或者侧板上，使台面更加干净，宽敞。
4. Secuflow技术提供更低的排风量 270m3/h/lm FC (159 cfm)，更低的能耗，更低的运行成本，减少整个建筑的通风及空调系统投资费用 (风管和风机)。
5. 特殊通风柜可选，包括带过滤型通风柜，抗辐射通风柜，移动式通风柜，特殊工作高度通风柜，可移动通风罩，可适应用户的不同要求。
附表：
Waldner（门开度为500mm，排风量为推荐值时的表面风速）：
风柜尺寸（mm）
F-1200
F-1500
F-1800
F-2100
内宽度
1150
1450
1750
2050
高度
2700/2400
深度
900
柜门开度
500
表面风速（m/s）
0.41
0.36
0.40
0.39
排风量
（m3/h）
标准型
480
600
720
840
Secuflow
330
410
490
570
