钢筋滚扎直螺纹连接技术方案.doc

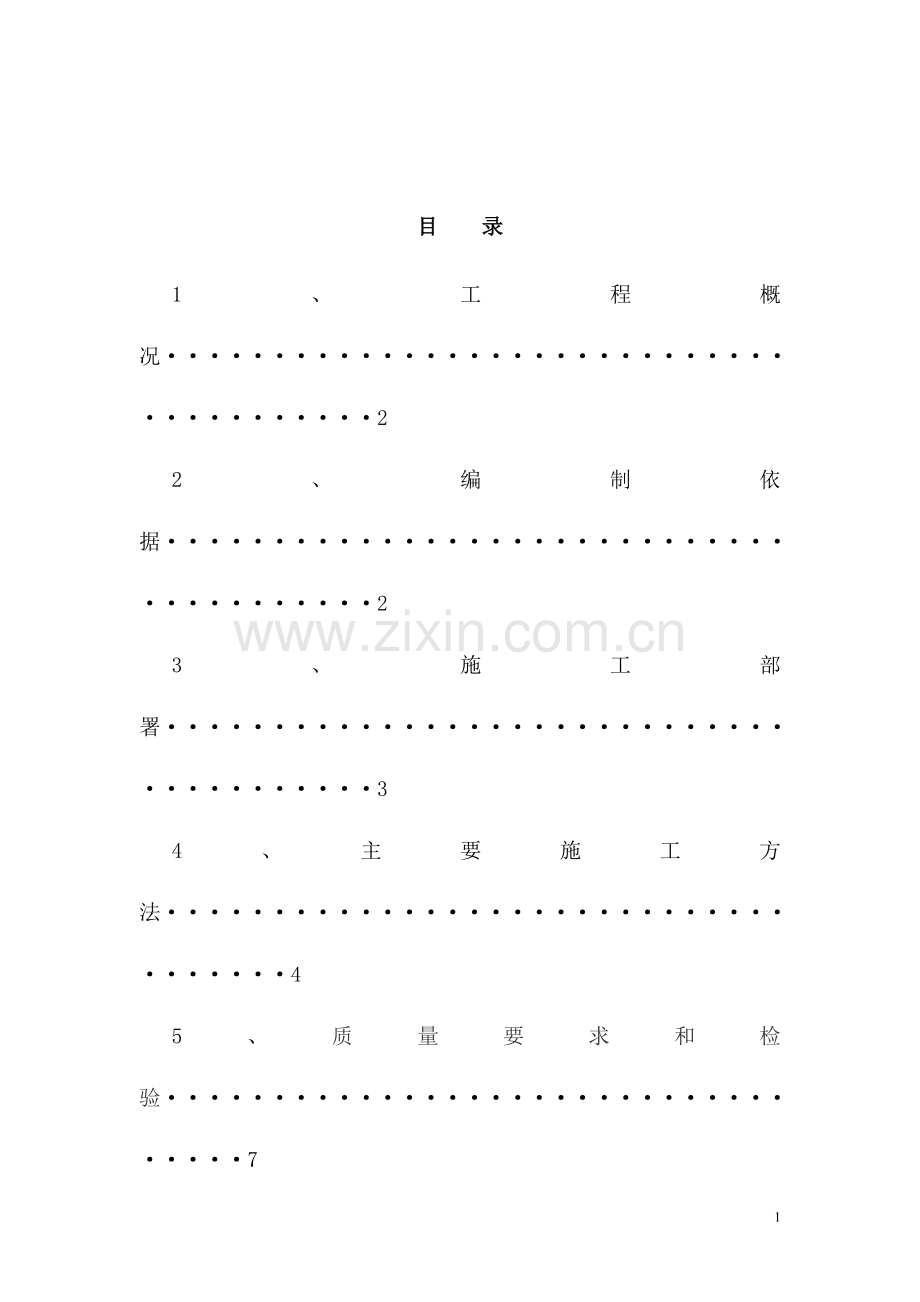

目 录
1、工程概况········································2
2、编制依据········································2
3、施工部署········································3
4、主要施工方法····································4
5、质量要求和检验··································7
6、安全文明赶工措··································9
7、环境保护措施····································10

钢筋滚扎直螺纹连接技术方案

一、工程概况
梅大高速公路（梅县三角至大埔三河段），起点位于梅江区三角镇，与梅州西环高速公路程江至三角段相接，止于大埔县的三河镇。
1、地形与地貌
本项目总的地势是北高南低，主要山脉走向以北东为主，路线经过丘陵脊线明显，多呈北东或北西展布。地貌总体轮廓表现为山地、丘陵和谷地交错，公路选线多数与山地、谷地的延伸方向斜交，部分选线与谷地平行。
2、水文地质与气候
本项目地表水系为韩江水系，分别来自梅江、汀江及梅潭河等三大支流。该区河流属于韩江水系，较大的河流有韩江及其支流梅江、银江、梅潭河、汀江与茶阳河等。其中梅江总体由南西向西北然后向东南、银江总体由西向东、梅潭河总体由南东向北西、汀江与茶阳河总体由北向南，这些支流分别在茶阳、三河坝及河口汇聚至韩江，进而总体由北西向南东流向南海。
该区地下水的分布主要受岩性、构造、地貌和植被等因素的控制和影响。
气候属亚热带季风气候，年均气温21-21.2℃，7月平均温28.4℃，年均降水量1472-1500mm，多集中在4-9月。不良气象有倒春寒、龙舟水、秋旱、白露水和寒露风。
3、本施工段桥梁工程概况
本施工段三座大桥（三角大桥、漳龙大桥、泮坑大桥）基础灌注桩为陆地灌注桩，其主筋连接采用套筒连接方案（钢筋滚扎直螺纹连接技术）。

二、编制依据
1.1. 依据梅州至大埔高速公路施工图设计及资料。
1. 2.由交通部颁发的现行设计规范、施工规范及技术规程，质量检验评定标准及验收办法。
1.3.《钢筋机械连接通用技术规程》。

三、施工部署
1、组织各部门进行施工图纸的审核。
2、由桥梁工程师对现场桩基施工班组进行安全技术交底。
3、搭设钢筋棚，对钢筋笼制作场地进行硬底化。
4、测量控制点进行复核，测量控制网的复测成果经审批。
5、桩基施工方案经审批。
6、桩基砼配合比经审批。
7、现场管理人员：
序号
岗位
数量
备注
1
施工负责人
1

2
桥梁工程师
1

3
施工员
1

4
安全员
1

5
质检员
1

6
材料员
1

7
保管
2
兼保卫

8、现场劳动力配备：
本施工队劳动力计划投入钢筋工12人，以满足现场钢筋的绑扎、连接和配料的人员要求。

四、主要施工方法
图1

1 钢筋等强滚轧直螺纹连接技术
直螺纹套筒连接是通过钢筋端头特制的直螺纹和直螺纹套管咬合形成整体的一种连接方式。可根据需要制作直径为Φ16～Φ40的钢筋直螺纹连接套，连接套的规格及尺寸见表1。
连接套制作材料用45号优质碳素结构钢或其它经试验确认符合要求的钢材。连接套的屈服承载力和抗拉承载力不小于被连接钢筋屈服承载力和抗拉承载力标准值的1.10倍。接头的性能符合《钢筋机械连接通用技术规程》JGJ-107-96A级接头性能的规定。

表1 连接套外形尺寸单位:mm
规格(d)
螺距(p)
长度(mm)
外径(mm)
螺纹小径(mm)
f16
2.5
45
f25
f14.8
f18
2.5
50
f29
f16.7
f20
2.5
54
f31
f18.1
f22
2.5
60
f33
f20.4
f25
3
64
f39
f23.0
f28
3
70
f44
f26.1
f32
3
82
f49
f29.8
f36
3
90
f54
f33.7
f40
3
95
f59
f37.6
2.1 术语
①.直螺纹丝头(简称丝头)：滚轧成直螺纹的钢筋连接端。
②.钢筋滚轧直螺纹接头：将钢筋的连接端用专用机床滚轧成直螺纹丝头，通过直螺纹连接套把两根带丝头的钢筋连接成一体的钢筋接头。
③.直螺纹连接套(简称连接套)：带有内直螺纹的钢筋连接套。
④.秃牙：钢筋滚轧的螺纹牙顶低于中径的螺牙。
⑤.有效丝扣：螺纹的螺牙中径达到合格几何尺寸的部位。
2 工艺流程
钢筋滚轧直螺纹连接的工艺流程为：钢筋原料→切头→机械加工(丝头加工)→套丝加保护套→工地连接。
①.所加工的钢筋应先调直后再下料，切口端面与钢筋轴线垂直，不能有马蹄形或挠曲。下料时，不得采用气割下料。
②.加工丝扣的牙形，螺纹必须与连接套的牙形、螺距一致，有效丝扣内的秃牙部分累计长度小于一扣周长的1/2。
③.已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。
④.钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。
3 钢筋等强滚轧直螺纹连接技术优点
①.接头强度高：等强级接头，100%发挥钢筋强度，能达到《钢筋机械连接通用技术规程》(JGJ-107-96)中A级接头标准。
②.连接速度快：套筒短，螺纹扣数少，使用方便。连接时将套筒套在钢筋上用普通扳手拧紧即可，大大降低劳动强度，节约时间。
③.应用范围广：适用钢筋任何位置与方向的连接，也可用于弯曲钢筋及钢筋笼不能转动的场合。
④.适用性强：接头质量可靠，现场施工时，风、雨、停电状态，水下、超高环境均适用。
⑤.节材、节能、经济：在同等级的钢筋连接中，比传统焊接节省连接用钢材60%左右。
⑥.适应环保要求：施工中无明火，在易燃、易爆、高处等施工条件下尤为安全可靠，可全天候施工。

五 质量要求和检验
1、 质量要求
①.丝头：牙形饱满，牙顶宽度超过0.6mm，秃牙部分累计长度不应超过一个螺纹周长。外形尺寸含螺纹直径及丝头长度应满足图纸要求。
②.套筒：套筒表面无裂纹和其它缺陷，外形尺寸包括套筒内螺纹直径及套筒长度应满足产品设计要求。
③.连接：连接是要确保丝头和连接套的丝扣干净、无损。被连接的两钢筋断面应处于连接套的中间位置，偏差不大于1p（p为螺距），并用工作扳手拧紧，使两钢筋端面顶紧。
2、质量检验
加工人员加工时逐个目测丝头的加工质量。检查标准应符合表2中的规定。每加工10丝头应用相应的环规和丝头卡板检测1次，并剔除不合格产品。自检合格的丝头，再由质检人员对每种规格加工的丝头随机抽样检验，以一个工作班生产的丝头为一个检验批随机抽样10％，且不得少于10个，按表2作钢筋丝头质量检查。如有一个丝头不合格，应加倍抽检，复检仍有不合格丝头时，即应对该批全数检查，不合格的丝头应切去重新加工，经再次检验合格后方可使用。已检验合格的丝头应戴上塑料帽或连接套和保护塞加以保护。

表2 丝头检验标准单位:mm
项目
量具名称
要 求
外观质量
目测
牙形饱满，牙顶宽度0.6mm，
秃牙部分累计长度不应超过一个螺纹周长。

丝头长度
卡尺
钢筋丝头螺纹的效旋合长度用专
用丝头卡板检测，标准型接头的丝头长度公差为+1p，见图2.
螺纹中径
通端螺纹环规
止端螺纹环规
通环规能顺利旋入整个有效扣长度，而止环规旋入丝头的深度不大于3p（p为螺距）。见图3.

引用的规范标准
《JGJ-107-96钢筋机械连接通用技术规程》；
《Q/BSJJ06-2000钢筋滚轧直螺纹接头技术规程》。

六、安全文明施工措施
1、常规安全配备
安全帽、安全带、防滑鞋、警示反光衣、绝缘手套等
2、文明施工措施
1、施工围蔽：指施工范围的围蔽设施的设置以及所采取的相应安全措施。
1）、工地内设置的施工临时设施如现场办公室，职工、民工宿舍等房屋，整齐放置，统一规划，保证明亮整洁。
2）、在施工期间，生活办公区、材料堆放场、施工现场等施工范围设置围蔽。根据监理工程师、业主或当地政府要求，在要求的时间和地点，提供和维持所有的照明灯光、护板、围墙、栅栏、警示信号标志并安排专门的值班人员24小时值班，对工程保护和为工程施工提供安全和方便。
2、机具、材料管理
1）、在施工过程中，始终保持现场整齐干净，清理掉多余的材料、设备和垃圾，拆除不再需要的临时设施。
2）、材料进场后进行分类堆放，并按照要求进行标识。工地一切材料和设施不得堆放在围栏外，在场内分类堆放整齐，保证场地整洁。
3）、施工机具统一在确定场所内摆放，并用标识牌标明每一类施工机具摆放地点。
3、文明施工方面的承诺
1）、保证文明施工管理措施落实，责任到人。
2）、工程完工后，在14天内拆除工地围栏、安全防护设施和其他临时设施，清除设备、多余材料、余泥和垃圾等，并将工地及周围环境清理整洁，做到工完料净场清，达到业主和监理工程师满意的程度。
3）、无条件接受甲方和监理工程师有关文明施工的指示。

七、环境保护措施
我公司将结合本工程施工特点，积极做好环保工作。具体措施如下：
A进场前，提交详细的施工期间环境保护方案，包括施工现场所必须的排泄系统、照明灯光、护板、围墙、栅栏、警告标识和保洁措施等。
B加强学习环保知识、法律法规，提高全体员工的环保素质，提高环保意识。
C防止水污染：施工期间水污染包括生活污水、机械废液造成的污染。施工范围两侧设好排水沟，使污水按要求合理排放，禁止污染河道、城市绿化。
D防止粉尘、废气污染：
1、施工现场生活区实行硬地化，工地内外通道、临时设施室内地面、材料堆放场地、加工场等地面浇筑砼，四周设置良好的排水渠道。
2、所有施工机械做好检修工作，尤其是废气的排放检测，必须符合规范规定的废气排放检测标准。
3、施工便道上经常淋水湿润以减少扬尘污染。
E防止噪音污染和光污染：
1、为避免较大器械噪音干扰周围居民正常生活，动力设备尽量设置消声装置，对不使用的设备及时关闭。
2、夜间施工尽量采用噪音较小的电动设备，力求将施工噪音控制在规定允许的范围值以内。
3、夜间施工使用高亮级灯照和进行电焊时，设置档板，并尽量采用直射型灯具，严格控制使用漫射型灯具，避免照明和电焊时强光刺射，干扰居民生活和司机夜间行车安全。
F固体废弃物污染主要有凿除的桩头砼、钻碴等，将集中处理，不任意弃置。
