发泡水泥屋面板施工方案.doc

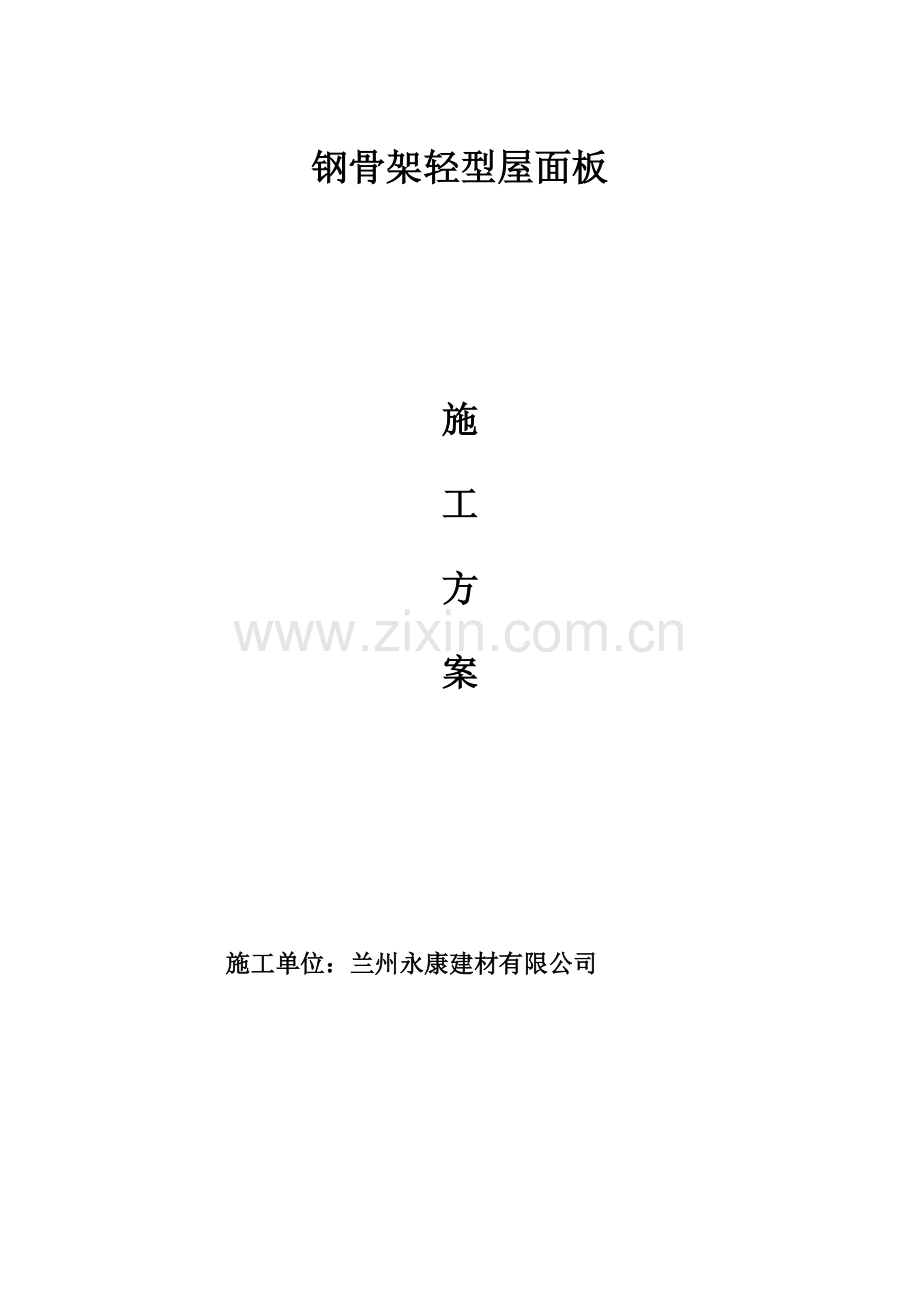

钢骨架轻型屋面板

施
工
方
案

施工单位：兰州永康建材有限公司

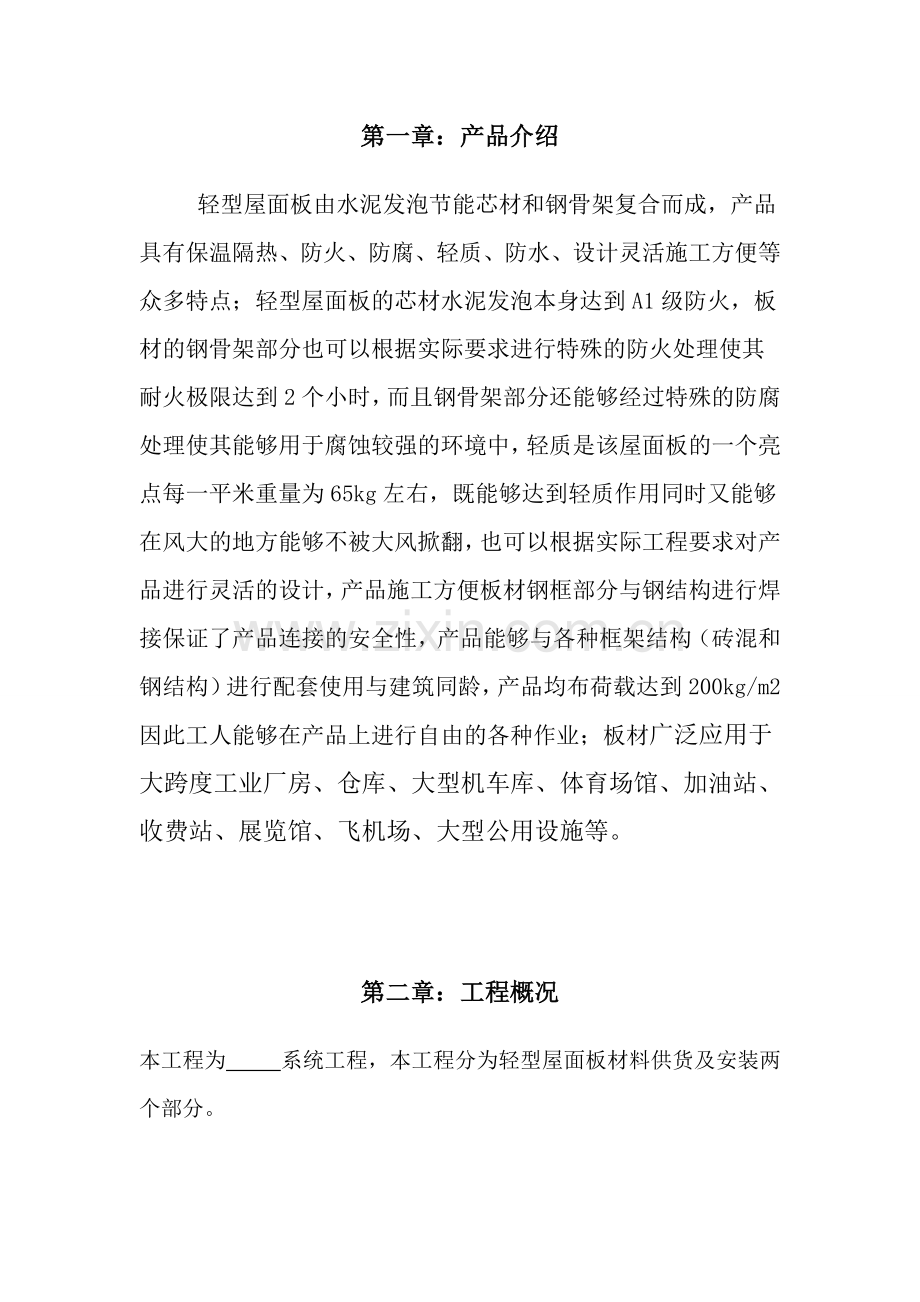

第一章：产品介绍
轻型屋面板由水泥发泡节能芯材和钢骨架复合而成，产品具有保温隔热、防火、防腐、轻质、防水、设计灵活施工方便等众多特点；轻型屋面板的芯材水泥发泡本身达到A1级防火，板材的钢骨架部分也可以根据实际要求进行特殊的防火处理使其耐火极限达到2个小时，而且钢骨架部分还能够经过特殊的防腐处理使其能够用于腐蚀较强的环境中，轻质是该屋面板的一个亮点每一平米重量为65kg左右，既能够达到轻质作用同时又能够在风大的地方能够不被大风掀翻，也可以根据实际工程要求对产品进行灵活的设计，产品施工方便板材钢框部分与钢结构进行焊接保证了产品连接的安全性，产品能够与各种框架结构（砖混和钢结构）进行配套使用与建筑同龄，产品均布荷载达到200kg/m2因此工人能够在产品上进行自由的各种作业；板材广泛应用于大跨度工业厂房、仓库、大型机车库、体育场馆、加油站、收费站、展览馆、飞机场、大型公用设施等。

第二章：工程概况
本工程为 系统工程，本工程分为轻型屋面板材料供货及安装两个部分。

第三章：编制依据

《钢骨架轻型屋面板》 09CJ20/09CG12
《建筑抗震设计规范》 GB50011-2001
《屋面板质量验收规范》 GB50207-2002
《屋面板工程技术规范》 GB05345-2004
《建筑结构荷载规范》 GB50009-2

第四章：施工准备

1、 技术准备：
成立施工项目部，组织本项目工程技术人员熟悉屋面系统图纸，了解本工程的结构特点及工程做法，有问题及时与设计人员沟通。
2、现场准备：
2.1、安装人员进场后及时与甲方、业主、监理进行接洽，了解工程的实际进展，提交监理、业主所需的资料，办理相关施工证件和现场证件。熟悉相关文件，及监理、业主的项目管理程序，施工时严格执行管理程序。
2.2、生活区以及材料库规划及布置:根据甲方提供的生活区以及材料区位置，进行相应的布置。
工人住宿工棚：50㎡ ，厨房：20㎡，材料库：15㎡
2.3、现场水电：依据甲方提供的现场临时水电位置的接驳点，把水电引到所需位置。
2.4、现场人员安排： 技术人员1名，现场管理人员1名，质量安全人员1名，施工班组2组，每组10人。
第五章：现场设备配置计划
汽车吊： 1台
1、 交流电焊机： 22千瓦 4台
2、 安全帽： 15个
3、 钢卷尺： 10米 2把
4、 安全带： 15条
5、 电缆线： 50㎡ 200米

第六章：施工流程以及方法

（一） 、施工顺序：
1、工厂内：图纸会审---备料----原材料检验----加工制作----工厂内检验----包装发往现场。
2、施工现场：场地整理----产品验收。
（二） 、施工方法：
1、轻型屋面板吊装、定位、焊接：
1.1用吊装工具把屋面板进行四点水平吊装，然后放到相应尺寸的网架支座上；板材搁置在支座上的长度不得小于60mm。

1.2把已经吊装完的板材进行定位，使板材边缘横竖都在一条直线上，板与板之间留20mm的缝隙。

1.3、将定位好板材的主边钢边框与支座焊牢，其焊缝长度不小于60mm,焊缝厚度为4mm,，并且保证3点焊接；房屋端部、伸缩缝处以及其他类似部位，当焊接困难时应采取相应的固定措施。
1.4、对焊接完毕板材的钢边框可以根据工程实际需要进行二次防火或者防腐处理。

灌封处理：
1）.先用ф20的发泡聚乙烯棒托住。
2）.用水泥珍珠岩保温砂浆进行灌封。
3）.在缝隙处铺上一层纤维网格布。
4） 用水泥砂浆对缝隙处进行找平。

第七章：工程安全文明保证措施
（一） ：质量保证措施：
1、严格按照设计图纸和国家规范组织施工和质量检查，确保工程质量。
2、轻型屋面板加工实行“三检制"初检、车间中间检查、最终出场质检部检查。
3、对每一个产品用表格式记录每到加工工序的操作者，检验者和质量情况。
4、材料进场必须有出厂合格证书，产品进场后安规范进行抽检，交付产品的所有原材料的相关检测报告。
（二）：安全文明施工：
1、施工过程中，施工人员上岗必须进行安全教育，做好安全技术交底；要求安装人员必须执行操作规程，做好文明施工，并且有一定的安全警示牌。
2、高空作业者一定要带好安全带，严禁穿硬底鞋上高空，地面操作人员一定要带安全帽，严禁吊物下站人，电焊作业者一定要穿上绝缘胶鞋，易燃、易爆、物品必须离火源规定范围之外。
3、现场用电由专业电工负责接线，电线，用电设备按规范挂设，并且有防雨措施，不能乱挂乱接，严禁非电工乱接线。
4、各类机械设备有专业人员管理以及操作，不用试切断电源。
5、大风时不能高空吊装。
6、施工现场设安全人员一名，负责日常安全检查，发现隐患必须立即报告，屋面板安装时严禁非施工人员进入现场。
第八章：工期进度计划
将根据工程工期，合理安排时间，及时协调厂内生产情况与现场人员安装计划。
第九章：屋面板质量验收标准以及安装验收标准
（一）产品进场验收：
1、检查产品相关证书及产品检测报告。
2、对照施工图设计检查产品构件的规格、型号；
3、对构件外观尺寸进行检查：
项 目
允 许 偏 差﹙㎜﹚
长 度
±10
宽 度
±10
高 度
±10
表 面 平 整 度
±10
板 面 裂 缝 宽 度
≤1.0
板 底 裂 缝 宽 度
≤1.0

4、见证抽样复试：承载力及挠度﹙检验数量为同一批每1000块抽检一块）
⑴ 极限承载力Q≥1.5Q´﹙外加荷载设计值﹚
⑵ 正常使用极限状态的挠度按允许外加荷载标准值检验，挠度值：ƒ≤L/200﹙L为板长﹚；跨度大于7m的构件，ƒ≤L/250﹙L为板长﹚。
三、钢骨架轻型屋面板安装验收：
1、堆放：钢骨架轻型屋面板应水平堆放，堆放高度不宜超过10块，垫木上下对齐。
2、钢骨架轻型屋面板上不得随意开洞，孔洞D≥200㎜的应在制作时预留。
3、吊装吊杆在钢骨架轻型屋面板上安装，应与其主筋连接，不得设在副肋及芯板上。
4、钢骨架轻型屋面板与钢梁焊接，每块板至少焊接3点，焊缝长度60㎜，厚度4㎜。

第十章 工程业绩

白银银光厂新建厂房屋面板工程
青海黄河铝业电解车间厂房改扩建屋面板工程
天津仁泰化学工厂屋面板工程
泗洪嘉豪生物质能发电厂屋面板工程
贵州福泉翁福磷化工工厂屋面板工程

钢框发泡混凝土屋面板与传统混凝土屋面板综合比较
序号
技术性能
钢框发泡混凝土屋面板
传统混凝土屋面板
１
自重
屋面自重65---80kg/m²
自重220---250kg/m²
２
承载能力
承载力为1.0-KN/m²-5.0KN/m²
承载力为1.0-KN/m²-5.0KN/m²
３
耐久性
使用年限为50年以上
使用年限为50年以上
４
防火性能
≥2h
≥2h
５
防水
相同标准
相同标准
６
屋面做法
吊装、嵌缝、防水层
吊装、嵌缝、找平层、保温层、二次找平、防水层
７
屋面厚度及厂房高度
屋面常规厚度100--240mm
屋架端部高度1550
屋面常规厚度250mm
屋架端部高度1990mm
８
施工周期
先进技术制作工艺，专业化生产，安装快捷方便，屋面一次完成，没有湿作业不受天气变化影响，施工周期短，施工速度快，更节约成本。
制作工艺传统，施工工序多，湿作业量大。容易受天气变化影响，施工周期长，养护周期长，造价高
９
灵活性
可以根据实际工程对板材的尺寸要求进行设计，也可以生产异性板，可以现场开洞，制作生产，不受气候、地域环境的影响。
传统，施工不灵活。
10
美观效果
下表面平整自带刮白装饰，边肋为钢边框，与配套的钢结构统一协调，整体性强。
传统效果
11
保温隔热 隔音
本身具备保温隔热隔音效果
本身不具备，需要多次施工才能达到该效果。
12
屋面价格
屋面制作运输价格为210元/m² 防水60元每平米
屋面制作、运输、安装、保温、找平为220每平米，防水60元每平米
13
对主体结构整体造价的影响
以钢结构为例，由于绿威板较轻可以降低主体结构的承重荷载，从而减少了钢柱、钢梁的用钢量，制作安装简单，施工速度快。从而降低了整体造价的10%--40% 。
正常用量
