2011年上海市普通高中学业水平考试
物理试卷
考生注意：
1、试卷满分100分，考试时间90分钟。
2、本考试分设试卷和答题纸二试卷包括三大题，第一大题为单项选择题·第二大题为填空题，第三大题为综合应用题。
3、答题前，务必在答题纸上填写姓名、报名号、考场号和座位号，并将核对后的条形码贴在指定位置上。作答必须涂或写在答题纸上，在试卷上作答一律不得分：
4、第一大题的作答必须用2B铅笔涂在答题纸上相应的区域，第二、第三大题的作答必须用蓝色或黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔)。

一、单项选择题(共36分，每小题3分。每小题只有一个正确选项)
1．一杯水含有大量的水分子，若杯中水的温度升高，则
(A)水分子的平均动能增大 (B)只有个别水分子动能增大
(C)所有水分子的动能都增大 (D)每个水分子的动能改变量均相同
2．在一密闭的钢瓶内有一定质量的气体，能反映钢瓶内气体等容变化过程的是图

3．如图，一电荷量为q的正点电荷位于电场中A点，受到的电场力为，则A点的电场强度大小，方向与相同。若把该点电荷换为电荷量为的负点电荷，则A点的电场强度
(A)大小仍为，方向与原来相反
(B)大小仍为，方向与原来相同
(C)大小变为，方向与原来相反
(D)大小变为，方向与原来相同
4．设地球半径为，一卫星在地面上受到地球的万有引力为，则该卫星在半径为的轨道上绕地球运行时，受到地球的万有引力为
(A) (B) (C) (D)

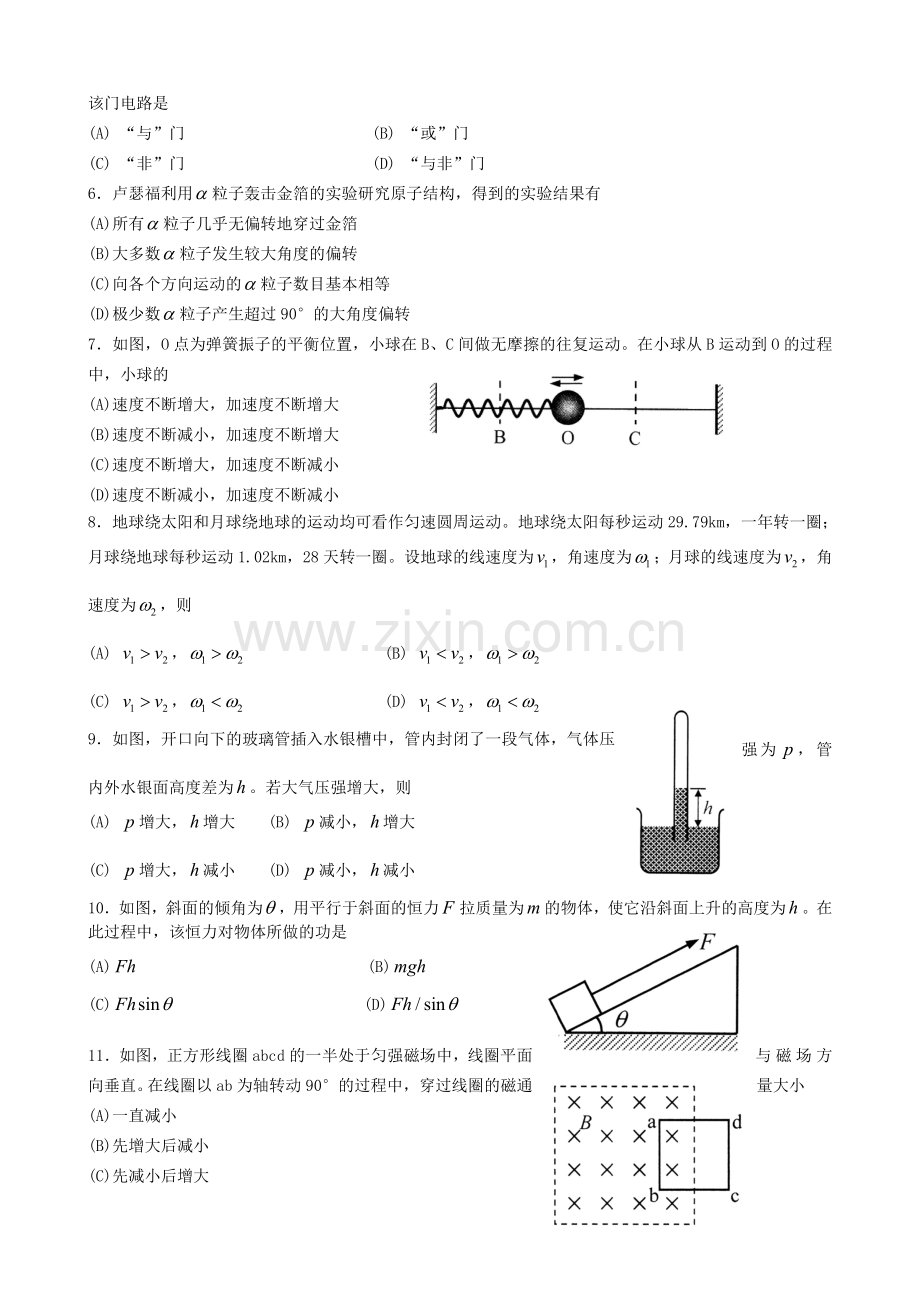

5．右图为一门电路的两个输入端A、B与输出端的电压信号图，由此可推断该门电路是
(A) “与”门 (B) “或”门
(C) “非”门 (D) “与非”门
6．卢瑟福利用粒子轰击金箔的实验研究原子结构，得到的实验结果有
(A)所有粒子几乎无偏转地穿过金箔
(B)大多数粒子发生较大角度的偏转
(C)向各个方向运动的粒子数目基本相等
(D)极少数粒子产生超过90°的大角度偏转
7．如图，O点为弹簧振子的平衡位置，小球在B、C间做无摩擦的往复运动。在小球从B运动到O的过程中，小球的
(A)速度不断增大，加速度不断增大
(B)速度不断减小，加速度不断增大
(C)速度不断增大，加速度不断减小
(D)速度不断减小，加速度不断减小
8．地球绕太阳和月球绕地球的运动均可看作匀速圆周运动。地球绕太阳每秒运动29.79km，一年转一圈；月球绕地球每秒运动1.02km，28天转一圈。设地球的线速度为，角速度为；月球的线速度为，角速度为，则
(A) ， (B) ，
(C) ， (D) ，
9．如图，开口向下的玻璃管插入水银槽中，管内封闭了一段气体，气体压强为，管内外水银面高度差为。若大气压强增大，则
(A) 增大，增大 (B) 减小，增大
(C) 增大，减小 (D) 减小，减小
10．如图，斜面的倾角为，用平行于斜面的恒力拉质量为的物体，使它沿斜面上升的高度为。在此过程中，该恒力对物体所做的功是
(A) (B)
(C) (D)

11．如图，正方形线圈abcd的一半处于匀强磁场中，线圈平面与磁场方向垂直。在线圈以ab为轴转动90°的过程中，穿过线圈的磁通量大小
(A)一直减小
(B)先增大后减小
(C)先减小后增大
(D)先不变后减小

12．如图，一个质量为的均匀光滑小球处于静止状态，三角劈与小球的接触点为，小球重心为0，P0的连线与竖直方向的夹角为。则三角劈对小球的弹力
(A)方向竖直向上，大小为
(B)方向竖直向上，大小为
(c)方向沿P0向上，大小为
(D)方向沿P0向上，大小为

二、填空题(共24分，每小题4分)

13．甲、乙两小车在t=0时从同一地点朝相同方向做直线运动，右图为两小车运动的图像。由此可知，甲做_________运动，当两小车速度相等时，它们相距_________m。

14．右图为恒星的寿命与其质量的关系图。由图可知，恒星的质量越大，其寿命越_________(选填“长”或“短”)。若一恒星的质量为太阳质量的l.8倍，则它的寿命约为__________×l09年。

15．在图示电路中，三个电阻的阻值分别为、和，A、B问的总电阻大小为 。若在A、B间加一恒定电压，则通过和的电流之比为___________。
16．右图为一列沿轴正方向传播的横波在某时刻的波形图，波的振幅为 m。此时，在处质点的运动方向 (选填：“向上”、“向下”或“向右”)。

17．如图，用绝缘丝线将一带正电的小球N挂在水平横杆一上的P点，在N的左侧放置一带正电的小球M，由于静电相互作用，N平衡时丝线与竖直方向有一定的偏角。如果M的电荷量加倍，丝线偏角 (选填“变大”、“变小”或“不变”)。如果两球的电荷量不变，把M向左移动一定距离，N静止时受到的静电力 (选填“变大”、“变小”或“不变”)。

额定电压/额定电流
220V/5A
微波频率/输出功率
2450MHz/700W
内腔容积
20L
18．右表为某品牌微波炉的部分技术参数，根据相关数据可知该微波炉所用微波的波长为
m(保留两位小数)。若微波炉工作电流为额定电流，加热食品120s，消耗的电能为 J。(注：lMHz=1×106Hz)

三、综合应用题(共40分)
19．(8分)作图
(1)如图，木块以某初速度冲上一光滑斜面，画出木块在斜面上的受力示意图。
(2)过山车沿着图示曲线轨道从a点滑下，沿圆轨道运动一圈后，从c点滑出，画出：①过山车从a点运动到c点的位移；②过山车在b点时的速度方向。

(4)如图，C、D为两根垂直于纸面的平行通电直导线，C的电流方向垂直纸面向外，D周围的同心圆表示D中电流的磁场分布。画出：①导线D中的电流方向；②导线C受到的磁场力方向。

(3)闭合回路的一段直导线以速度v垂直磁场做切割磁感线运动。
①根据图1中导线的运动方向与感应电流方向，画出磁场方向；
②根据图2中导线的运动方向与磁场方向，画出感应电流方向。

20.（7分）图1为“用DIS研究物体的加速度与力的关系”的实验装置图，A为带有位移传感器发射器的小车，B为若干规格相同的回形针，实验中，用回形针的重力大小代替小车所受拉力大小，摩擦阻力不计。
（1）为了研究物体的加速度与力的关系，实验中应该保持 不变。

回形针个数N
4
8
12
16
20
小车
0.10
0.20
0.30
0.40
0.50
（2）改变回形针的个数N，测得相应的加速度，数据见右表。

① 根据表中数据，在图2中画出小车加速度与回形针个数N的关系图线。

②由的关系图线，写出与的定量关系式
③设一回形针的重力为G，写出小车加速度与它所受拉力F的定量关系。

21.(6分)如图1，在开口向上的汽缸内，一个质量不计的活塞封闭了一定质量的气体，活塞截面积，气体体积。如图2，在活塞施加一压力，缓慢压缩气体，压缩过程中气体温度保持不变。当压力为F=10N时，求：
（1）汽缸内气体压强;
（2）汽缸内气体体积。
（大气压强，不计活塞和汽缸间摩擦）

22．(8分)在图示电路中，稳压电源的电压，电阻，为滑动变阻器，电流表为理想电表。小灯泡标有“6V，6W”字样，电阻随温度的变化不计。电键S断开时，求：
(1)电流表的示数；
(2)小灯泡的实际功率。
(3)闭合电键S，为使小灯泡L正常发光，滑动变阻器接入电路的阻值是多少?

23．(11分)如图，AB为粗糙的长直轨道，与水平方向的夹角为37°，BCD为光滑曲线轨道，两段轨道在B处平滑连接。B、C、D三点离水平地面的高度分别为,和。一质量的小环套在轨道AB上，由静止释放，经过到达B点，速度。求：(，，g取10m/s2)
(1)小环沿AB运动的加速度的大小；
(2)小环沿AB运动时所受摩擦力的大小；
(3)小环离开轨道D处时速度的大小。
(4)若使小环以最小速度落地，求小环在AB上释放处离地的高度。

2012年上海市普通高中学业水平考试
物理试卷
考生注意：
1、试卷满分100分，考试时间90分钟。
2、本考试分设试卷和答题纸。试卷包括四大题，第一大题和第二大题均为单项选择题，第三大题为填空题，第四大题为综合应用题。
3、答题前，务必在答题纸上填写姓名、报名号、考场号和座位号，并将核对后的条形码贴在指定位置上。作答必须涂或写在答题纸上，在试卷上作答一律不得分。
4、第一大题和第二大题的作答必须用2B铅笔涂在答题纸上相应的区域，第三大题和第四大题的作答必须用蓝色或黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔)。

一、 单项选择题(共18分，每小题2分。每小题只有一个正确选项)
1. 恒星的寿命取决于它的
(A)质量 (B)体积
(C)温度 (D)亮度
2. 天然放射性元素衰变时放出的β射线是
(A)α粒子流 (B)质子流
(C)中子流 (D)电子流
3.做匀变速直线运动的物体，在2s内，速度从3m/s增大到5m/s，方向不变。在这过程中，物体的加速度大小为
(A) 1m/s2 (B) 2m/s2
(C) 4m/s2 (D) 5m/s2
4.下列图像中能反映质点做匀加速直线运动规律的是图

5.卢瑟福预言：在原子核内，除了质子外，还可能由质量与质子相等的中性粒子（即中子）存在。他的主要依据是
(A) 核外电子数与核内质子数相等 (B) 核电荷数与核外电子数相等
(C) 核的质量大于核内质子的质量 (D) 核电荷数在数值上约为质量数的一半
6.质量为m的物体A在地球表面受到的地球的万有引力大小为F，质量为2m的物体B离地面高度等于地球半径，物体B受到地球的万有引力大小为
(A) 2F (B) F
(C)F/2 (D) F/4
7．如图，两端开口、粗细均匀的U形管竖直放置，用两段水银柱封闭一段气体。能使气柱变长的措施是
(A)增大外界气压 (B)减小外界气体
(C) 在U形管的左管滴入水银 (D)在U形管的右管滴入水银
8.如图，一物体通过细绳悬挂于O点，用作用于A点的水平外力F1缓慢拉动细绳，在θ角逐渐增大的过程中，外力F1和细绳OA的拉力F2的变化规律是
(A)F1和F2 都变小 (B) F1和F2 都变大
(C)F1变小，F2变大 (D) F1变大，F2变小
9.如图，小球通过弹簧悬挂于天花板上，平衡时，小球停在O点。P点位于O点正下方，OP=5cm。将小球拉至P点并由静止释放，小球在竖直方向上做以O点为对称中心的机械振动，完成10次全振动的时间为10s，则小球的振动周期T和振幅A分别为
(A)T=1s，A=5cm (B)T=1s，A=10cm
(C)T=10s，A=5cm (D)T=10s，A=10cm

二、 单项选择题(共18分，每小题3分。每小题只有一个正确选项)
10.如图，一小球通过细绳悬挂于车厢顶上，车厢在水平轨道上做直线运动，小球相对车厢静止，细绳与竖直方向夹角为α，这车厢的加速度
(A)a=gtanα，方向水平向右
(B)a=gtanα，方向水平向左
(C)a=gsinα，方向水平向右
(D)a=gsinα，方向水平向左

11.如图，电源电压和A、B两灯的电阻均不变。若滑动变阻器R的滑片向左移动，则
(A)A、B两灯均变亮 (B)A、B两灯均变暗
(C)A灯变亮，B灯变暗 (D)A灯变暗，B灯变亮

12.如图，在“探究感应电流产生的条件”试验中，闭合电键后，不能使灵敏电流计指针偏转的措施是
(A)把原线圈从副线圈中拔出 (B)断开电键
(C)保持电路中电路稳定 (D)改变滑动变阻器阻值

13.如图，在两根平行直导线中，通以方向相反的电流I1和I2，且I1>I2，设两导线所受磁场力的大小分别为F1和F2，则两导线
(A)相互吸引，且F1>F2 (B)相互排斥，且F1>F2
(C)相互吸引，且F1=F2 (D)相互排斥，且F1=F2

14.在光滑水平面上，质量分别为mA和mB的两物体A和B在相同的水平恒力作用下，从静止开始做匀加速直线运动，经过相同的时间，恒力对A和B两物体所做的功分别为WA和WB。若mA=2mB，则
(A)WA=WB (B)WA=2WB
(C)WA=WB/2 (D)WA=WB/4
15.如图，质量相等的两小球A和B，A球自由下落，B球从同一高度沿光滑斜面由静止开始下滑。当它们运动到同一水平面时，速度大小分别为VA和VB，重力的功率分别为PA和PB，则
(A)VA=VB，PA=PB (B)VA=VB，PA>PB
(C)VA>VB，PA>PB (D)VA>VB，PA=PB
三、 填空题（共24分，每小题4分）
16.在标准大气压下，水的沸点是100OC，用热力学温标可表示为 K。当水的温度从沸点下降到0 OC时，温度下降了 K。
17.质量为2kg的物体在几个共点力的作用下处于平衡状态。若撤去一个大小为8N、方向水平向右的力，则该物体的加速度大小为 m/s2，方向 。
18.如图，虚线框内未门电路，L为灯泡，R为变阻器，R’为光敏电阻。当光照射R’ 时，其阻值远小于R，当R’不受光照时，其阻值远大于R。小灯泡发光时，门电路输出的是 （选填“高电压”或“低电压”）。为使R’在光照时，灯泡L不发光，没有光照时，L发光，该门电路是 门。
19.如图，边长为l的正方形金属线框，一定的速度进入磁感应强度为B的匀强磁场，线框平面始终与磁场方向垂直。当线框恰好有一半进入磁场时，穿过该线框的磁通量为 ，产生的感应电流方向为 （选填“顺时针”或“逆时针”）。
20.右图为一列沿x轴传播的横波在某时刻的波形图，此时，质点b的速度方向为y轴正向，则该波沿x轴 （选“正”或“负”）向传播。若波的频率为20HZ，则该波的波速为 m/s。
21.如图（a），一个小球在固定的轨道AB上往复运动，其位移—时间（x-t）图像如图（b）所示，则轨道AB的长度为 m，小球在t=0到t=6s内的平均速度大小
为 m/s。
四、 综合应用题（共40分）
22．作图（共4分，每小题2分）

（2）一电场的电场线分布如图所示，电场中有一带负电的检验电荷q。画出：①A点的电场强度；②q受到的电场力方向。

（1）如图，小球静止于竖直挡板和斜面间，所有接触面均光滑。把小球的受力示意图补充完整。

23.（9分）右图为“用DIS研究在温度不变时，一定质量的气体压强与体积的关系”实验装置图。
（1）图中，实验器材A是 。
（2）一同学在两次试验中测得两组不同的（p，v）数据，发现两组数据p和v的乘积明显不同。可能的原因是： ； 。
（3）为了保持注射器内气体的温度不变，试验中采取的主要措施有：避免用手握住注射器封闭有气体的部分； 。
（4）大气压强为p0,注射器内的气体的初始体积为10cm3。实验过程中，注射器内气体体积在4cm3至20cm3是范围内变化，注射器内部与外界压强差的最大值为 p0。

24.（7分）如图，水平放置的金属薄板A、B间有匀强电场，电场强度大小E=2.0×106N/C。A板上有一小孔，D为小孔正上方h=32mm处的一点。一带负电的油滴在重力G=3.2×10-12N作用线，由D点开始做自由落体运动。当油滴进入电场后，恰好做匀速直线运动。求：（g取10m/s2）
（1）油滴刚进入电场时的速度大小；
（2）油滴所带的电荷量。
（3）在图中标出电场的方向。

25.（8分）如图所示电路中，电阻R1=5Ω，R2=14Ω，R3是总电阻为20Ω的滑动变阻器，滑动片位于中点。电压表和电流表均为理想电表，稳压电源的电压U=12V。
（1）断开电键S，求电流表的示数和电阻R1的功率。
（2）闭合电键S，求电压表的示数。要使R1的功率变为5W，求滑动变阻器R3接入电路的阻值。

26.（12分）如图（a），AB为光滑水平面，BC为倾角α=30O的光滑固定斜面，两者在B处平滑连接。质量m=1.6kg的物体，受到与水平方向成θ=37O斜向上拉力F的作用，从A点开始运动，到B点时撤去F，物体冲上光滑斜面。物体在运动过程中的v-t图像如图（b）所示。求：（sin37O=0.6，cos37O=0.8，g取10m/s2）
（1）AB段的长度；
（2）拉力F的大小；
（3）物体冲上斜面的最大距离。
（4）若仅改变拉力F的大小，使物体从A出发，沿AB运动，且能越过D点。已知BD=AB，求拉力F的取值范围。
