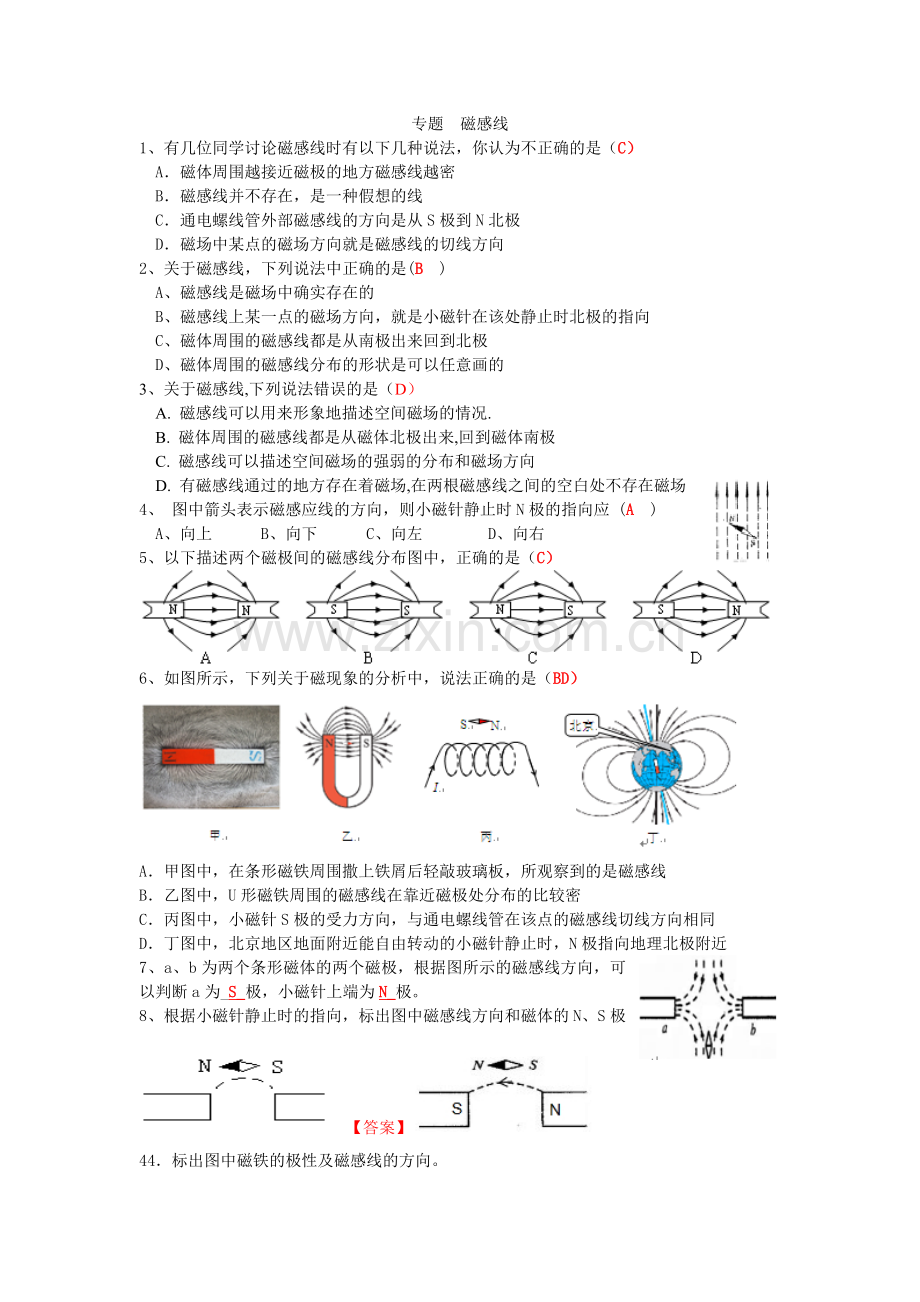

专题 磁感线
1、有几位同学讨论磁感线时有以下几种说法，你认为不正确的是（C）
A．磁体周围越接近磁极的地方磁感线越密
B．磁感线并不存在，是一种假想的线
C．通电螺线管外部磁感线的方向是从S极到N北极
D．磁场中某点的磁场方向就是磁感线的切线方向
2、关于磁感线，下列说法中正确的是(B )
A、磁感线是磁场中确实存在的
B、磁感线上某一点的磁场方向，就是小磁针在该处静止时北极的指向
C、磁体周围的磁感线都是从南极出来回到北极
D、磁体周围的磁感线分布的形状是可以任意画的
3、关于磁感线,下列说法错误的是（D）
A. 磁感线可以用来形象地描述空间磁场的情况.
B. 磁体周围的磁感线都是从磁体北极出来,回到磁体南极
C. 磁感线可以描述空间磁场的强弱的分布和磁场方向
D. 有磁感线通过的地方存在着磁场,在两根磁感线之间的空白处不存在磁场
4、 图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应 (A )
A、向上 B、向下 C、向左 D、向右
5、以下描述两个磁极间的磁感线分布图中，正确的是（C）

6、如图所示，下列关于磁现象的分析中，说法正确的是（BD）

A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是磁感线
B．乙图中，U形磁铁周围的磁感线在靠近磁极处分布的比较密
C．丙图中，小磁针S极的受力方向，与通电螺线管在该点的磁感线切线方向相同
D．丁图中，北京地区地面附近能自由转动的小磁针静止时，N极指向地理北极附近
7、a、b为两个条形磁体的两个磁极，根据图所示的磁感线方向，可以判断a为_S_极，小磁针上端为N_极。
8、根据小磁针静止时的指向，标出图中磁感线方向和磁体的N、S极
【答案】

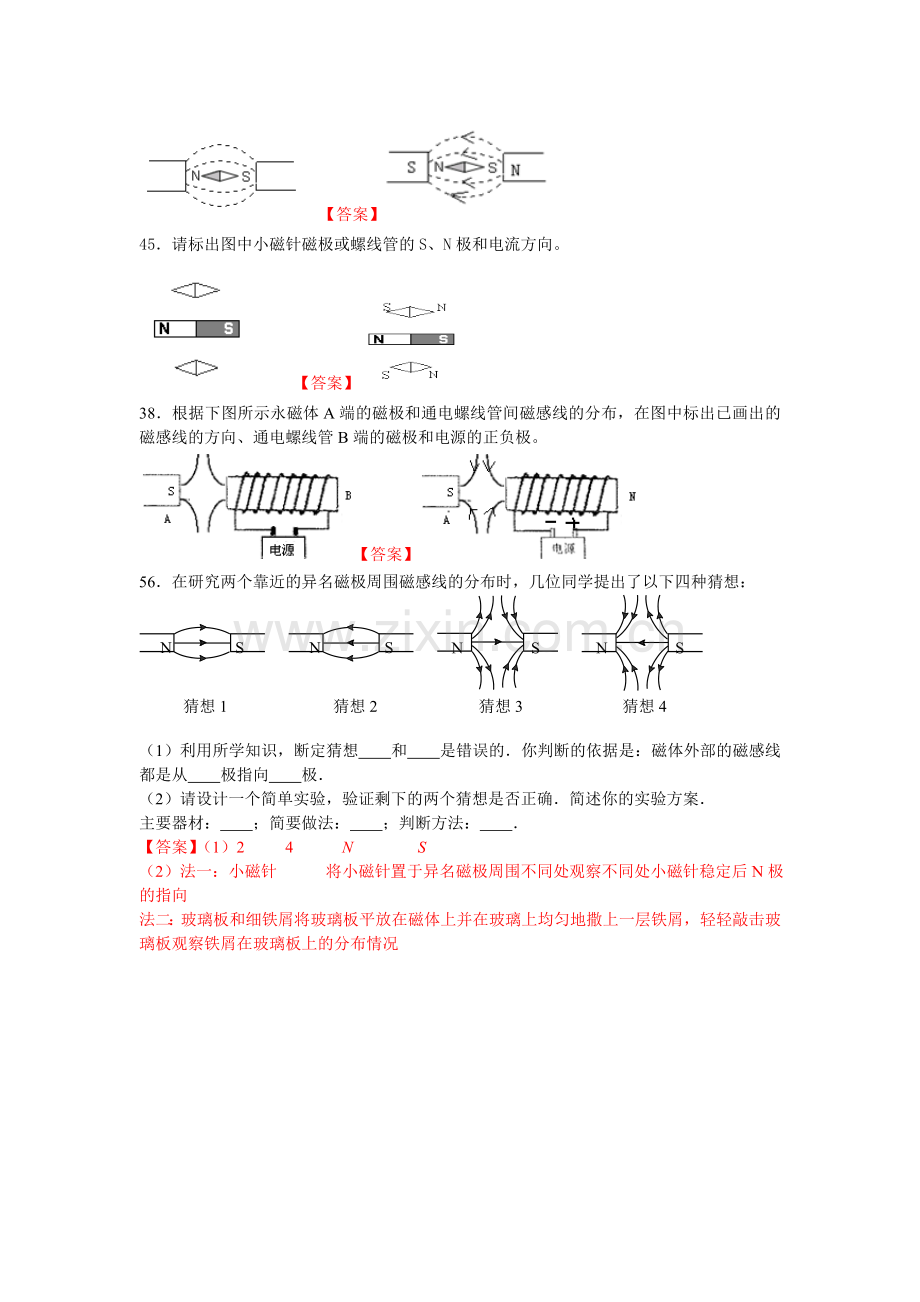

44．标出图中磁铁的极性及磁感线的方向。
【答案】
45．请标出图中小磁针磁极或螺线管的S、N极和电流方向。
 【答案】
38．根据下图所示永磁体A端的磁极和通电螺线管间磁感线的分布，在图中标出已画出的磁感线的方向、通电螺线管B端的磁极和电源的正负极。
【答案】
56．在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：
猜想1
猜想2
猜想3
猜想4

S
N
S
N
S
N
S
N

（1）利用所学知识，断定猜想 和 是错误的．你判断的依据是：磁体外部的磁感线都是从 极指向 极．
（2）请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案．
主要器材： ；简要做法： ；判断方法： ．

【答案】（1）2 4 N S
（2）法一：小磁针 将小磁针置于异名磁极周围不同处观察不同处小磁针稳定后N极的指向
法二：玻璃板和细铁屑将玻璃板平放在磁体上并在玻璃上均匀地撒上一层铁屑，轻轻敲击玻璃板观察铁屑在玻璃板上的分布情况
