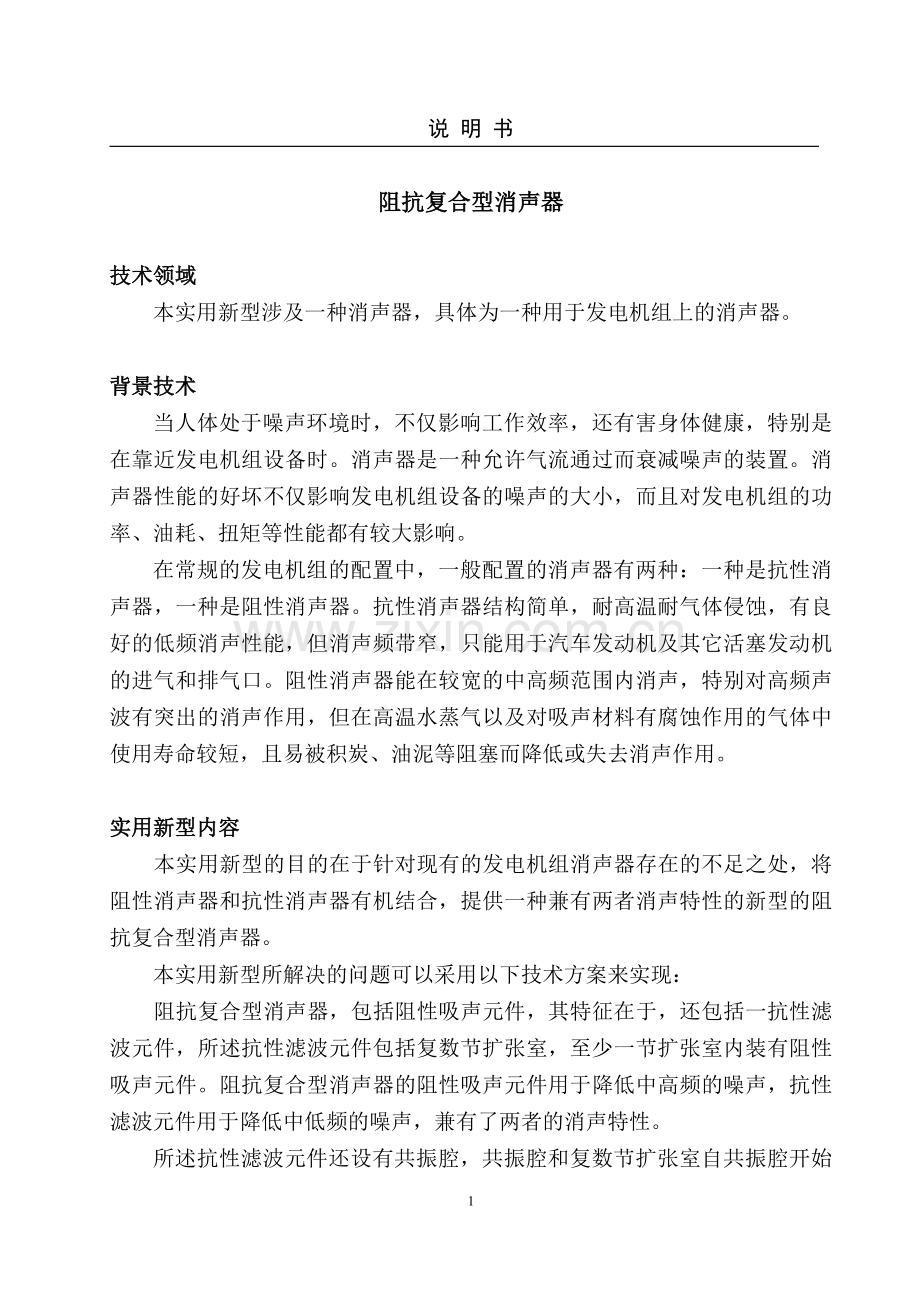

说 明 书

阻抗复合型消声器

技术领域
本实用新型涉及一种消声器，具体为一种用于发电机组上的消声器。

背景技术
当人体处于噪声环境时，不仅影响工作效率，还有害身体健康，特别是在靠近发电机组设备时。消声器是一种允许气流通过而衰减噪声的装置。消声器性能的好坏不仅影响发电机组设备的噪声的大小，而且对发电机组的功率、油耗、扭矩等性能都有较大影响。
在常规的发电机组的配置中，一般配置的消声器有两种：一种是抗性消声器，一种是阻性消声器。抗性消声器结构简单，耐高温耐气体侵蚀，有良好的低频消声性能，但消声频带窄，只能用于汽车发动机及其它活塞发动机的进气和排气口。阻性消声器能在较宽的中高频范围内消声，特别对高频声波有突出的消声作用，但在高温水蒸气以及对吸声材料有腐蚀作用的气体中使用寿命较短，且易被积炭、油泥等阻塞而降低或失去消声作用。

实用新型内容
本实用新型的目的在于针对现有的发电机组消声器存在的不足之处，将阻性消声器和抗性消声器有机结合，提供一种兼有两者消声特性的新型的阻抗复合型消声器。
本实用新型所解决的问题可以采用以下技术方案来实现：
阻抗复合型消声器，包括阻性吸声元件，其特征在于，还包括一抗性滤波元件，所述抗性滤波元件包括复数节扩张室，至少一节扩张室内装有阻性吸声元件。阻抗复合型消声器的阻性吸声元件用于降低中高频的噪声，抗性滤波元件用于降低中低频的噪声，兼有了两者的消声特性。

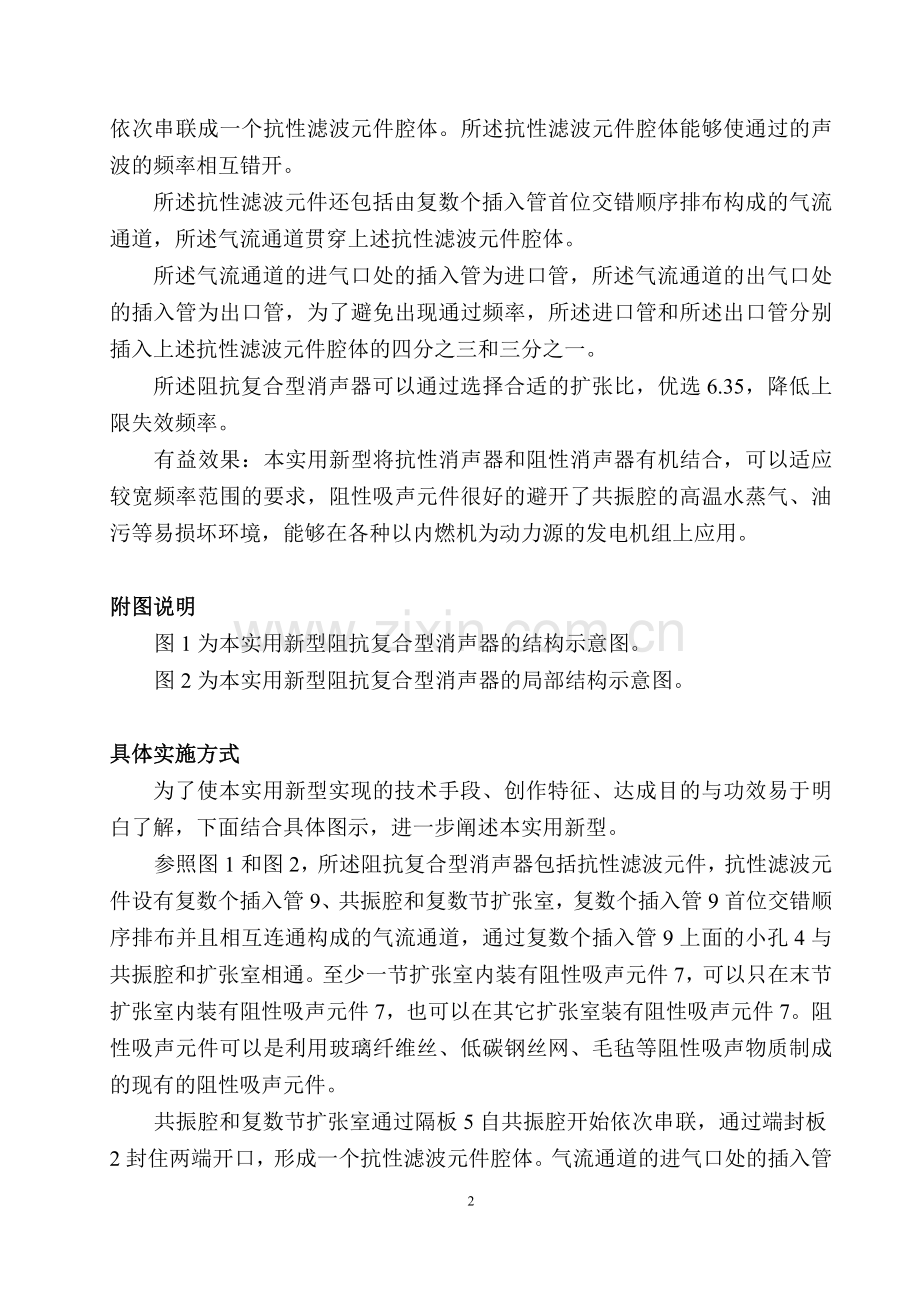

所述抗性滤波元件还设有共振腔，共振腔和复数节扩张室自共振腔开始依次串联成一个抗性滤波元件腔体。所述抗性滤波元件腔体能够使通过的声波的频率相互错开。
所述抗性滤波元件还包括由复数个插入管首位交错顺序排布构成的气流通道，所述气流通道贯穿上述抗性滤波元件腔体。
所述气流通道的进气口处的插入管为进口管，所述气流通道的出气口处的插入管为出口管，为了避免出现通过频率，所述进口管和所述出口管分别插入上述抗性滤波元件腔体的四分之三和三分之一。
所述阻抗复合型消声器可以通过选择合适的扩张比，优选6.35，降低上限失效频率。
有益效果：本实用新型将抗性消声器和阻性消声器有机结合，可以适应较宽频率范围的要求，阻性吸声元件很好的避开了共振腔的高温水蒸气、油污等易损坏环境，能够在各种以内燃机为动力源的发电机组上应用。

附图说明
图1为本实用新型阻抗复合型消声器的结构示意图。
图2为本实用新型阻抗复合型消声器的局部结构示意图。

具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。
参照图1和图2，所述阻抗复合型消声器包括抗性滤波元件，抗性滤波元件设有复数个插入管9、共振腔和复数节扩张室，复数个插入管9首位交错顺序排布并且相互连通构成的气流通道，通过复数个插入管9上面的小孔4与共振腔和扩张室相通。至少一节扩张室内装有阻性吸声元件7，可以只在末节扩张室内装有阻性吸声元件7，也可以在其它扩张室装有阻性吸声元件7。阻性吸声元件可以是利用玻璃纤维丝、低碳钢丝网、毛毡等阻性吸声物质制成的现有的阻性吸声元件。
共振腔和复数节扩张室通过隔板5自共振腔开始依次串联，通过端封板2封住两端开口，形成一个抗性滤波元件腔体。气流通道的进气口处的插入管为进口管3，所述气流通道的出气口处的插入管为出口管8，所述进口管3和所述出口管8分别插入所述抗性滤波元件腔体的四分之三和三分之一。所述进口管3的进气端和所述出口管8的出气端设有用于与外部管道相连接的法兰1。为了更好的耐高温，所述扩张室外可衬一绝热性的外壳6。
为了降低上限失效频率，所述阻抗复合型消声器的扩张比为6.35。
阻抗复合型消声器可以通过进一步增加阻性吸声元件来提高消声效率。
阻抗复合型消声器可以通过进一步增加插入管和扩张室的个数来提高消声效率。
阻抗复合型消声器可以依据声源特性的不同，实际要求的不同，适当的调整扩张比提高消声效率。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

3

权 利 要 求 书
1. 阻抗复合型消声器，包括阻性吸声元件，其特征在于，还包括一抗性滤波元件，所述抗性滤波元件包括复数节扩张室，至少一节扩张室内装有阻性吸声元件。
2. 根据权利要求1所述的阻抗复合型消声器，其特征在于，所述抗性滤波元件还设有共振腔，共振腔和复数节扩张室自共振腔开始依次串联成一个抗性滤波元件腔体。
3. 根据权利要求2所述的阻抗复合型消声器，其特征在于，所述抗性滤波元件还包括由复数个插入管首位交错顺序排布构成的气流通道，所述气流通道贯穿所述抗性滤波元件腔体。
4. 根据权利要求3所述的阻抗复合型消声器，其特征在于，所述气流通道的进气口处的插入管为进口管，所述气流通道的出气口处的插入管为出口管，所述进口管和所述出口管分别插入所述抗性滤波元件腔体的四分之三和三分之一。
5. 根据权利要求1所述的阻抗复合型消声器，其特征在于，所述阻抗复合型消声器的扩张比为6.35。

1

说 明 书 摘 要
阻抗复合型消声器涉及一种消声器，具体为一种用于发电机组上的复合型消声器。阻抗复合型消声器，包括阻性吸声元件，其特征在于，还包括一抗性滤波元件，所述抗性滤波元件包括复数节扩张室，至少一节扩张室内装有阻性吸声元件。它将抗性消声器和阻性消声器有机结合，可以适应较宽频率范围的要求。而且它的阻性吸声元件很好的避开了共振腔的高温水蒸气、油污等易损坏环境，能够在各种以内燃机为动力源的发电机组上应用。

1

说 明 书 附 图

图1

图2

1

摘 要 附 图
