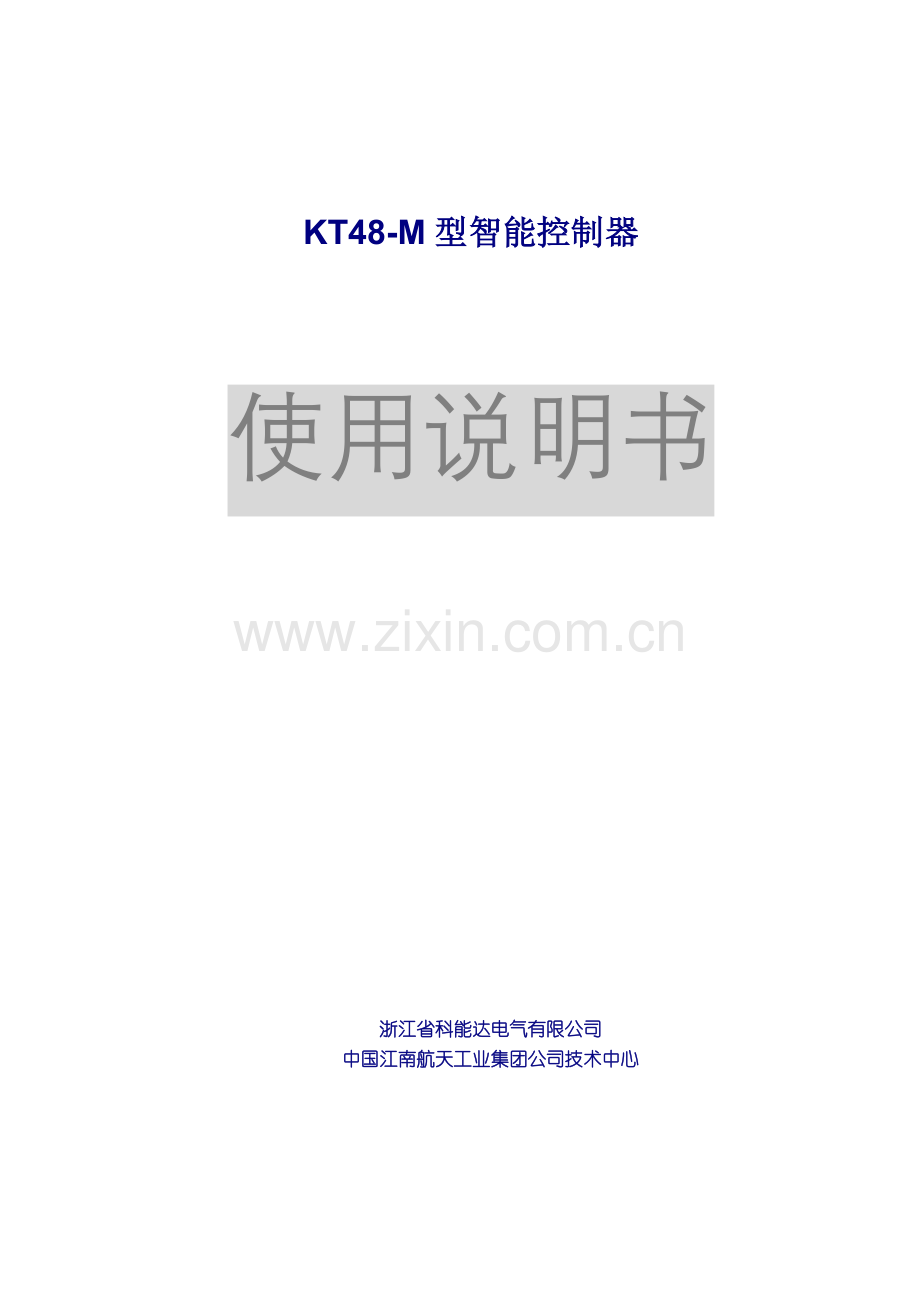

KT48-M型智能控制器

使用说明书

浙江省科能达电气有限公司
中国江南航天工业集团公司技术中心

KT48-M型智能控制器
使用说明书
目 录
一、概 述 1
二、智能型控制器的保护特性和各项功能 1
2.1 符号及相关定义 1
2.2 控制器的保护特性 2
三、控制器的有关功能注释 4
3.1 热记忆特性 4
3.2 短延时特性 5
3.3 负载监控保护 5
3.4 MCR接通分断和模拟脱扣保护 5
3.5 单相接地保护特性 5
3.6 自诊断功能 5
四、控制器的操作使用 6
4.1 参数整定步骤 6
4.2 试验操作 7
4.3 电流表功能操作 7
4.4 故障检查操作 8
五、控制器工作条件 8
5.1 环境条件 8
5.2 安装条件 8
5.3 控制器使用的电源 8
5.4 正常运行及维护 8
附件 9
附件一：用户接线图 9
附件二：特性曲线 10
附件三：订货单式样 14
附件四：KT48-M型智能控制器出厂整定值 15
附件五：系数调整方法 16

一、概 述
KT系列智能控制器是DW系列万能式断路器的关键配套部件。按万能式断路器总体设计要求，智能控制器设计成独立部件，可直接安装在断路器框架上，脱扣时直接驱动断路器的脱扣轴。
KT系列智能控制器满足DW系列万能式断路器的技术要求。用作配电、电机保护和发电机保护，使线路和用电设备免受过载、短路、接地等故障的危害。
KT智能控制器采用MCU(微控制器)进行电流信号的处理和控制，具有数值显示、发光指示、各种报警触点输出。具有三段保护功能和接地保护功能。产品符合IEC947-2、GB14048.2标准并通过国家级低压电器产品型式检测和EMC检测。产品的部件、元器件经过严格的老化筛选，成品经过连续168小时的干热贮存通电运行，最后通过检验合格后方可出厂。保障了产品的高可靠性和安全性。
二、智能型控制器的保护特性和各项功能
2.1 符号及相关定义
① Inm 控制器与之配套的断路器的壳架等级电流
② In 与断路器配套使用的控制器的额定电流
③ Ir 控制器电流整定，其中
Ir1 为长延时整定值
Ir2 为短延时整定值
Ir3 为瞬时整定值
Ir4 为接地整定值
④ tr 控制器整定动作时间，其中
tL 为长延时整定动作时间
tS 为短延时整定动作时间
tG 为接地整定动作时间
⑤ T 控制器实际脱扣动作时间
⑥ I 实际电流值
⑦ 定时限脱扣：经过一定延时后发生脱扣动作，延时时间可调整设定，一经设定便不受过电流值的影响。
⑧ 反时限脱扣：经过一定延时后发生脱扣动作，延时时间与通过的电流值的平方成反比关系，电流值愈大，动作时间愈短。
⑨ 瞬时脱扣：没有人为延时即发生脱扣动作。

2.2 控制器的保护特性
★ 过载长延时保护(两种方式)
配电和电机保护用
电流整定范围 Ir1
Ir1 = 0.4～1 In (无级差，最小160A)
时间整定范围 tL
TL = 15S～500S，OFF 级差5s
动作特性
I
15S
30S
60S
120S
240S
480S
OFF

I≤1.15Ir1
＞ 2h 不动作
报警
1.10 Ir1≤I≤1.3Ir1
＜ 1h 动作
1.5 Ir1
15
30
60
120
240
480
2.0 Ir1
8.4
16.9
33.8
67.5
135
270
7.2 Ir1
0.65
1.30
2.60
5.20
10
21
精 度
±10%
发电机保护用
电流整定范围
Ir1 = 0.4~1 In (无级差，最小160A)
时间整定范围
TL = 15S，20S，30S，40S，50S，60S
动作特性
I
15S
20S
30S
40S
50S
60S
OFF

I≤0.95Ir1
＞ 2h 不动作
报警
0.95 Ir1≤I≤1.05 Ir1
＜ 1h 动作
1.2 Ir1
15
20
30
40
50
60
6.0 Ir1
0.6
0.8
1.2
1.6
2.0
2.4
准确度
±10%
热记忆(30min，断电自动清除)
标准+OFF(关断)
★ 短路短延时
电流整定范围 Ir2
Ir2 = 0.4~15 In (无级差，最小160A)
时间整定范围 tS
tS= 0.1S，0.2S，0.3S，0.4S，0.5S，OFF
方式一
(定时限)
I＞Ir2
tS
0.1
0.2
0.3
0.4
0.5
OFF
延时(S)
0.06
0.16
0.26
0.34
0.44
报警
最大断开时间(S)
0.14
0.24
0.35
0.46
0.56
方式二
(定时限
+
范时限)
I＞Ir2
且
I＞8Ir1
tS
0.1
0.2
0.3
0.4
0.5
延时(S)
0.06
0.16
0.26
0.34
0.44
最大断开时间(S)
0.14
0.24
0.35
0.46
0.56
I＞ Ir2
且
I≤8Ir1
反时限特性

准确度
±15%
热记忆(15min，断电自动清除)
标准+OFF(关断)

★ 短路瞬动
电流整定范围 Ir3
1.0In~60KA/80KA/120KA ( 无级差 ) +OFF
动作特性
I ≤ 0.85Ir3 不动作
I ＞ 1.15Ir3 动作
★ 接地故障
电流整定范围 Ir4
0.2~1.0 In ( 无级差，最小160A)
时间整定范围 tG
0.1S～1.0S OFF
动作特性
tG
0.2
0.4
0.6
0.8
1.0
OFF
延时(S)
0.18
0.36
0.54
0.72
0.90
报警
最大断开时间(S)
0.22
0.44
0.66
0.88
1.10
★ 负载监控(两种方式)
方式一(监控两个负载)
负载一
电流整定范围 ILC1
0.2 ~ 1 In ( 无级差，最小160A )
时间整定范围 tLC1
＝
输出特性
I＜ILC1
不卸负载
I≥ILC1
延时动作，
负载二
电流整定范围 ILC2
0.2 ~ 1 In ( 无级差，最小160A )
时间整定范围 tLC2
＝
输出特性
I＜ILC2
不卸负载
I≥ILC2
延时动作，
方式二(对一路负载的卸载/合闸进行监控)
卸负载特性
电流整定范围 ILC1
0.2 ~ 1 In ( 无级差，最小160A )
时间整定范围 tLC1
＝
输出特性
I＜ILC1
不动作
I≥ILC1
延时动作，
重合闸特性
电流整定范围 ILC2
0.2 ~ 1 In ( 无级差，最小160A )
时间整定范围 tLC2
固定 60S
输出
特性
I＜ILC2
延时合闸
I≥ILC2
不合闸
准确度
±10%
热记忆(30min，断电自动清除)
标准+OFF(关断)

★ 预报警(两种方式)
配电和电机保护
电流整定范围 Irp
= Ir1
动作特性
I ＜ 1.10Irp
不报警
I ≥ 1.10Irp
报警
发电机保护
电流整定范围 Irp
0.2 ~ 1.25 Ir1 ( 无级差，最小160A )
动作特性
I ＜ Irp
不报警
I ≥ Irp
延时报警，，tP=5,8,10S
准确度
±10%
热记忆(30min，断电自动清除)
标准+OFF(关断)
★ 电流表
数值
L1~L2~L3~G~MAX ±4.5%
★ 试验
脱扣
可以模拟各种电流进行分闸试验。
不脱扣
可以模拟各种电流进行试验，但不分闸。
★ 故障检查
数值
显示分闸时的电流和延时时间
类别
面板的指示灯指示脱扣的类别
★ 故障输出 (触点容量：AC125V，3A；DC28V，3A)
故障类型
过载、短路、接地分闸状态指示触点输出
MRC脱扣报警
故障分闸报警触点输出
自诊断
内部过热、控制器无工作电源、MCU运行不正常、断路器拒动等面板显示和报警触点输出

注释：
①：在整定控制器工作参数时，应当保证Ir3＞Ir2＞Ir1。
②：建议ILC1＞ILC2。
三、控制器的有关功能注释
3.1 热记忆特性
反复过载可能引起导体发热，控制器因过载或短延时等故障延时动作后，具有模拟双金属片的热效应的功能，过载能量30min释放完毕，短延时能量15min释放完毕。在此期间闭合的断路器若再次发生过载或短延时，则延时动作的时间缩短，可以使线路和设备得到较好的保护。控制器断电时自动清除积累热效应，该功能可根据需要关断。
3.2 短延时特性
该特性可以有两种工作方式：方式一是定时限特性，故障电流大于短延时电流整定值时，控制器按整定的时间延时动作，与电流的大小无关；方式二是定时限+反时限特性，当电流较小时(指Ir2≤I＜8Ir1)，按反时限特性保护；延时动作的时间与实际电流的平方成反比关系，电流越大延时时间越短。当电流较大时(I＞Ir2且I≥8Ir1)，采用定时限特性。
3.3 负载监控保护
负载监控有两种方式，一般情况下建议ILC1＞ILC2。方式一可以监控两路负载，当断路器的运行电流大于整定值时，按反时限特性延时动作，由控制器发出讯号，通过中间继电器可以切断负载，以保证主系统供电。方式二仅监控一路负载，当运行电流大于ILC1时，控制器延时动作并发出讯号切端负载。当电流恢复正常，小于ILC2时，控制器固定延时60S后再发出讯号接通已分断的负载。
3.4 MCR接通分断和模拟脱扣保护
本控制器具有MCR接通分断和模拟脱扣保护功能可供用户选择，这两种方式均为瞬时动作。它们均由硬件(而不是MCU)处理后发出脱扣动作，模拟脱扣的整定值较高，一般为控制器瞬动保护域值的最大值(50KA/65KA)，在控制器工作期间一直起作用，一般作为后备。MCR功能的整定值较低，一般为10KA，此功能只在控制器上电的瞬间(约30ms)起作用，正常闭合运行期间不起作用。此功能可以根据用户的需求选定。
3.5 单相接地保护特性
单项接地保护是指故障电流在几百安培以上的金属性接地保护，一般用于中性点直接接地系统。控制器有两种接地保护方式，第一种是差值型(T)，控制器检测三相电流和中性极电流的矢量和进行保护。根据断路器的极数分为3PT，4PT，(3P+N)T等三种形式，分别见图1、2、3。第二种方式为地电流型(W)，控制器通过一个附加电流互感器检测N线与PE线之间的电流进行保护，如图4所示。
3.6 自诊断功能
智能控制器的自诊断功能主要用于对控制器自身的工作状态和运行环境进行检测和保护。其报警接点需要与断路器的辅助触点(常开)串联使用。该接点在控制器未上电前是常闭，正常工作时为常开，一旦自诊断故障出现时转为常闭。
①、环境温度监测：当环境温度超过80±5℃时，控制器显示“E”，发出故障讯号。
②、MCU或E2PROM发生故障时，控制器显示“E2”，发出故障讯号。
③、拒动报警：控制器发出脱扣指令后，若断路器拒动，则再次发出脱扣指令，如断路器仍拒动，则显示E3并输出接点讯号。
智能
控制器

CT

PEN

图1

智能
控制器

CT

PE

N

图2

智能
控制器

CT

PEN

N

中性极CT

图3

智能
控制器

CT

PEN

PN或

地电流
CT

图4

④、电源监视：当控制器闭合运行时，一旦MCU工作电源出故障，则输出接点信号报警。
四、控制器的操作使用
4.1 参数整定步骤
使用控制器面板上的设定、 + 、 - 和贮存等四个功能键可以整定控制器的各种参数。其基本步骤如下：
①、连续按设定键，可以循环检查控制器所有的整定参数。当检查到某个参数时，显示屏上显示该参数的原整定值，同时面板上与之对应的黄灯亮。若不需改变此参数则继续按设定键。
②、若需要改变原整定参数，则连续点按 + - 键，在这过程中，电流整定通过按无名键 切换整定数值的粗调和细调。直到屏幕显示您需要的数值（无级差，任意值）。
③、按贮存键，保存当前设定的新参数。如果不需要设定其它参数项，到第④步。反之则到第①步。
④、按清灯键，退出设定状态。
4.2 试验操作

控制器可以进行接地、长延时、短延时、瞬动的特性试验。试验分脱扣和不脱扣两种，前者要分断断路器，后者不分断。如果在试验过程中，出现过载或短路等故障情况，系统自动终止试验状态并转入延时动作状态。实验操作的基本步骤如下：
①、连续按设定键检查欲进行试验项目的整定值。
②、连续按 ＋或 - 键调整进行试验的动作电流值(注意此时不能按贮存键，否则将修改整定参数)使显示电流值不小于已经设定整定值。
③、根据是否分断断路器的试验要求，按脱扣或不脱扣键，这时“试验”灯亮，在延时结束后，显示屏显示脱扣延时时间(按选择键可以观察设定的试验脱扣电流)。
④、按清灯键，控制器返回工作运行状态。如果试验时按了脱扣键，此时还应按面板顶部的复位键。
注意：在做某项试验时，如果该项的整定值已经是值域的最大值，而试验要求的电流大于该值，您可以按设定键到参数范围更宽的项目上设定试验电流。例如，设控制器的In=2000A，Ir1=2000A，tL=30S，Ir2=10KA。如果您要作试验电流为5000A的长延时试验，则应当连续按设定键，直到显示屏显示Ir2的整定值时再用 – 键把显示电流值调整到5000A，然后根据试验要求按脱扣或不脱扣键。

4.3 电流表功能操作
在控制器正常工作的情况下，控制器显示最大相电流值。例如L2示灯亮，同时MAX指示灯亮，表示B相电流最大。连续按选择键，则显示屏循环显示A、B、C、接地相、和三相最大值，同时L1、L2、L3、G和MAX灯循环点亮。如果控制器进入延时动作状态则所有的按键备锁住，此时选择无效；如果控制器仅处于报警状态，则可以执行选择功能。
4.4 故障检查操作
控制器发出脱扣信号后，断路器分断，如果控制器未掉电则处于故障显示状态(没有人为干预时显示脱扣动作的延时时间)。这时重复按选择键，可轮流显示故障电流、故障时间同时面板上的指示灯指示故障的类别。按清灯键退出本次故障显示，进入正常运行。如果在正常运行状态下想查阅上一次脱扣的情况可以按故障检查键，然后重复前面的操作。
五、控制器工作条件
5.1 环境条件
1、气候条件：周围空气温度上限值不超过+55℃，下限值不低于-5℃，但 24小时内平均值不超过 +35℃。周围空气温度低于-5℃或高于55℃时，在订货时用户需向制造厂申明。安装地点空气的最大相对湿度不超过95％
2、安装场所：安装地点海拔高度不超过2000m。
3、污染等级：控制器使用环境的污染等级为3级。
5.2 安装条件
控制器应按照万能断路器制造厂提供的使用说明书的安装要求进行安装。
5.3 控制器使用的电源
KT48智能型控制器可以使用三路电源：
1、自生电源：从断路器主回路母线上套的速饱和互感器引入的电源。当母线上通过的电流I＞0.4Inm时，互感器二次感应的能量即可保证控制器可靠的工作。若您仅使用这一路电源，当断路器分断时控制器同时掉电。
2、辅助电源：辅助电源有两种形式，一种是380VAC或220VAC电源，通过断路器的二次接线端子引入。控制器标称值的85%到110%之间可可靠工作。另一种是220VDC或110VDC电源（可以兼容AC85V至AC220V），这种电源需要经电源模块将输入的直流（交流）电转换成24~28VDC后送入控制器。
3、24VDC电源：这一路电源从控制器面板的24VDC插口引入。从这里输入18VDC到28VDC的电源时，控制器可以正常工作。该路电源一般用于试验及参数调整时使用。
5.4 正常运行及维护
安装调试时用户应注意对控制器的保护，以防重击或擦伤，控制器面罩不得随意打开，以免设定参数被改变或面板元件被损坏。投入运行前应由专人检查设定参数是否正确、控制器是否复位进入正常运行状态。
附件
附件一：用户接线图：
1

26

KT48-M智能控制器母体

接口引出线（26芯彩排线）

注释：控制器内部部的各种报警、故障状态等信号单元，便于用户进行远距离监控，触点容量：AC125V，3A；DC28V，3A。
引脚定义：
1、2：
R＋
16：
卸负载2触点信号输出
3、4：
空脚
17：
自诊断报警信号输出
5、6：
R－（R＋，R－为辅助电源输入端）
18：
短延时，瞬时故障触点信号输出
7、8：
空脚
19：
预报警触点信号输出
9：
A＋
20：
接地故障触点信号输出
10：
A－（A＋，A－为断路器
常开辅助触点，仅为H型产品用）
21、22：
空脚
11、12：
各种继电器触点输出共用线
23、24：
CANL通讯线（仅H型）
13：
卸负载1触点信号输出
25、26：
CANH通讯线（仅H型）
14：
跳闸触点（OCR）信号输出

15：
长延时过载故障触点信号输出

附件二：订货单式样
浙江省科能达电气有限公司
KT系列智能控制器订货规格表
用户单位：
通信地址：
订货日期
订货编号：
要求交货日期：
订 货 要 求
1
2
3
5
6
范 例
数量(台/套)

10
用途(发电机保护“G”，配电、电机保护“D”)

D
框架电流等级和额定电流(Inm/In)

3200A/2500A
辅助工作电源(AC380V/220V，DC220V/110V)

AC220V
断路器极数(3P、4P、3P+N)

3P
接地保护形式(T、W)

T
短延时特性选择
定时限

×
定时限+反时限

√
过载、短延时热记忆特性选择
I2T ON

√
I2T OFF

×
负载监控方式选择
方式一(监控两个负载)

√
方式二(监控一个负载)

×
增选辅助功能
模拟脱扣及MCR功能

√
报警、故障远方指示信号单元

×
电压表

×
增选附件
220VDC模块

×
110VDC 模块

×
需要在出厂时整定的参数

Ir1
tL
Ir2
tS
Ir3
Ir4
tG
ILC1
ILC2
1

2

3

4

5

范例
2500A
30S
20KA
0.2S
40KA
800A
0.4S
1600A
1000A

附件三：KT48-M型智能控制器出厂整定值
(用户可在定货时提供需要整定的参数，我方完成参数整定工作)

In
ILC1(A)
ILC2(A)
Ir4(A)
tG(S)
Ir1(A)
tL(S)
Ir2
tS(S)
Ir3(A)
400A
400
400
400
OFF
400
15
6000A
0.4
OFF
630A
630
630
630
OFF
630
15
9450A
0.4
OFF
800A
800
800
800
OFF
800
15
12.00KA
0.4
OFF
1000A
1000
1000
1000
OFF
1000
15
15.00KA
0.4
OFF
1250A
1250
1250
1250
OFF
1250
15
18.75KA
0.4
OFF
1600A
1600
1600
1600
OFF
1600
15
24.00KA
0.4
OFF
1900A
1900
1900
1900
OFF
1900
15
28.50KA
0.4
OFF
2000A
2000
2000
2000
OFF
2000
15
30.00KA
0.4
OFF
2000A
2000
2000
2000
OFF
2000
15
30.00KA
0.4
OFF
2500A
2500
2500
2500
OFF
2500
15
37.5KA
0.4
OFF
2900A
2900
2900
2500
OFF
2900
15
43.50KA
0.4
OFF
3200A
3200
3200
2500
OFF
3200
15
48.00KA
0.4
OFF
3900A
3900
3900
3900
OFF
3900
15
58.5KA
0.4
OFF
4000A
4000
4000
4000
OFF
4000
15
60.00KA
0.4
OFF
4000A
4000
4000
4000
OFF
4000
15
60.00KA
0.4
OFF
4900A
4900
4900
4900
OFF
4900
15
73.5KA
0.4
OFF
5000A
5000
5000
5000
OFF
5000
15
75.00KA
0.4
OFF
5900A
5900
5900
5900
OFF
5900
15
88.5KA
0.4
OFF
6300A
6300
6300
6300
OFF
6300
15
94.50KA
0.4
OFF
附件四：控制器电流校正方法
(此附件仅提供整机制造厂家)

当控制器工作时显示的各项电流值与实际工作电流值之间的误差大于5%时，应对控制器进行电流校准，具体的校准方法如下：
①、按清灯键后，连续按十次无名键 (故障检查键左边)，控制器显示Ｐ，再按选择键，控制器显示LL。
②、按设定键，可以循环选择所要校正的相电流，控制器显示当前的电流值，这时对应的L1、L2、L3、G灯亮，指示当前校正的是A、B、C或接地相。
③、按＋、－键调整控制器显示值，使其与实际电流大约相等(误差在3%以内)。
④、按贮存键，存储该相系数。
⑤、如果需要调整其它相或者是需要观察调整后的电流显示情况以便精度不满足要求时继续调整，返回第②步；否则按清灯键退出调整过程。
特例：如果用户所通的实际电流与控制器所显示的电流值之间的误差太大（大于15%时，则需要恢复出控制器出厂系数。请在以上过程中执行到第②步时按脱扣键，控制器的L1、L2、L3、G灯亮，然后按锁存键，之后按清灯键退出调整过程。

附件五：控制器额定电流换档方法
(此附件仅提供整机制造厂家)

①、按清灯键后，连续按十次无名键 (故障检查键左边)，控制器显示Ｐ。
②、按故障检查键两次，控制器显示当前额定电流，这时按＋、－键调整控制器额定电流值，确定后按贮存键，再按清灯键退出调整过程。
③、控制器变动额定电流后，相应的各保护整定值已发生变化，需重新整定。

附件六：控制器功能设定方法

通过此功能可以设定控制器的一些特殊功能，如关断热记忆功能、修改短延时的定时限或反时限＋定时限功能、设定负载监控方式及关断其热记忆功能、修改通讯H型控制器的组网编号及通信速率等，具体操作方式如下：
按清灯键后，连续按十次无名键 (故障检查键左边)，控制器显示Ｐ，再按脱扣键，控制器显示gn，表示进入修改控制器功能状态。再连续按脱扣键，控制器循环显示相应的功能，这时可以通过按＋、－键修改控制器相应的功能，修改后必须按贮存键存储。修改完毕按清灯键退出修改状态。
控制器显示值表示功能如下：
SF：短延时保护方式；SFF表示反时限＋定时限方式；SFd表示定时限方式；
CF：负载监控方式： CF1表示方式一；CF2表示方式二；
IS：短延时热记忆方式：ON表示打开；OFF表示关断；
IL：长延时热记忆方式：ON表示打开；OFF表示关断；
C1：负载监控方式一的延时热记忆方式：ON表示打开；OFF表示关断；
C2：负载监控方式二时热记忆方式：ON表示打开；OFF表示关断；
Id：通讯型控制器的组网编号，从0到255号；
BL：通信型控制器的通讯速率，有10K、20K、50K、125K、250K、500K、800K档。

★    参数整定：
电流整定通过按无名键 切换整定数值的粗调和细调。直到屏幕显示您需要的数值（无级差，任意值）。

敬告用户：
首先，感谢您对我公司产品的支持和关注！本《使用说明书》只适用于我公司生产的KT45和KT40型智能控制器，该产品系中国江南航天工业集团公司技术中心(由国家经贸委、财政部、税务总局、海关总署于1995年联合审批的国家级企业技术中心)与我公司联合开发的高技术产品，并通过了国家级低压电器产品型式检测和EMC检测。我们将在此产品的基础上不断开发新的功能和系列产品，为了使产品更加符合您的使用要求或者您在使用过程中发现本产品的不足之处，敬请来函或来电联系。我们将以军工产品的研制、生产质量保证体系来确保智能控制器的设计、生产和售后服务质量，让您在使用我们的产品的过程中享受优质的服务。
联系电话：[phone]（董事长办公室） 62799937（技术科） 62799935（销售）
传 真： 0577-62799932（兼财务办公室）
通信地址：浙江省乐清市柳市柳新光工业区新光大道168号
浙江省科能达电气有限公司
邮政编码：325604
联 系 人：尚岳平 程云雷
