雨污水管道施工方案-(3).doc

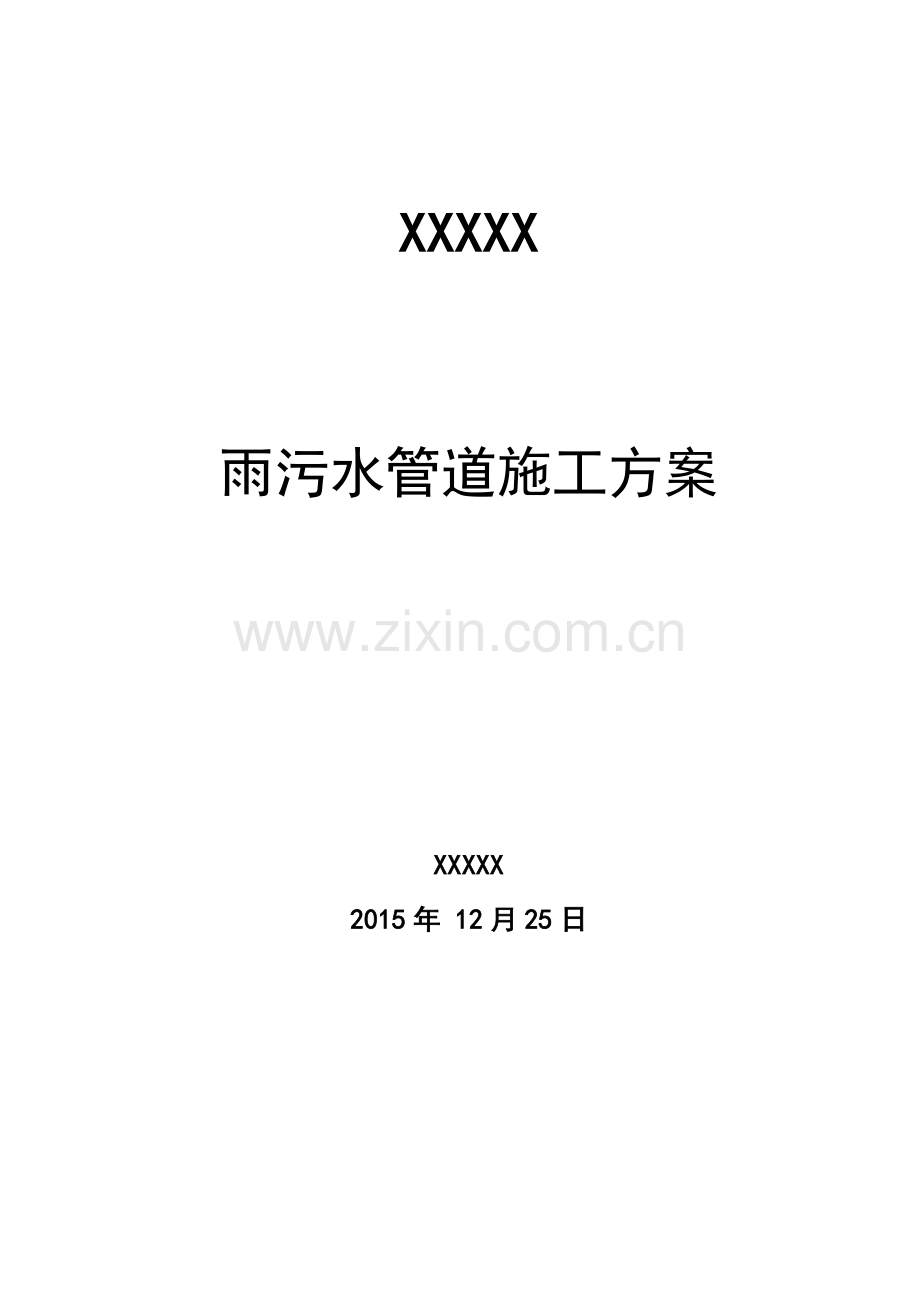

XXXXX

雨污水管道施工方案

XXXXX
2015年 12月25日

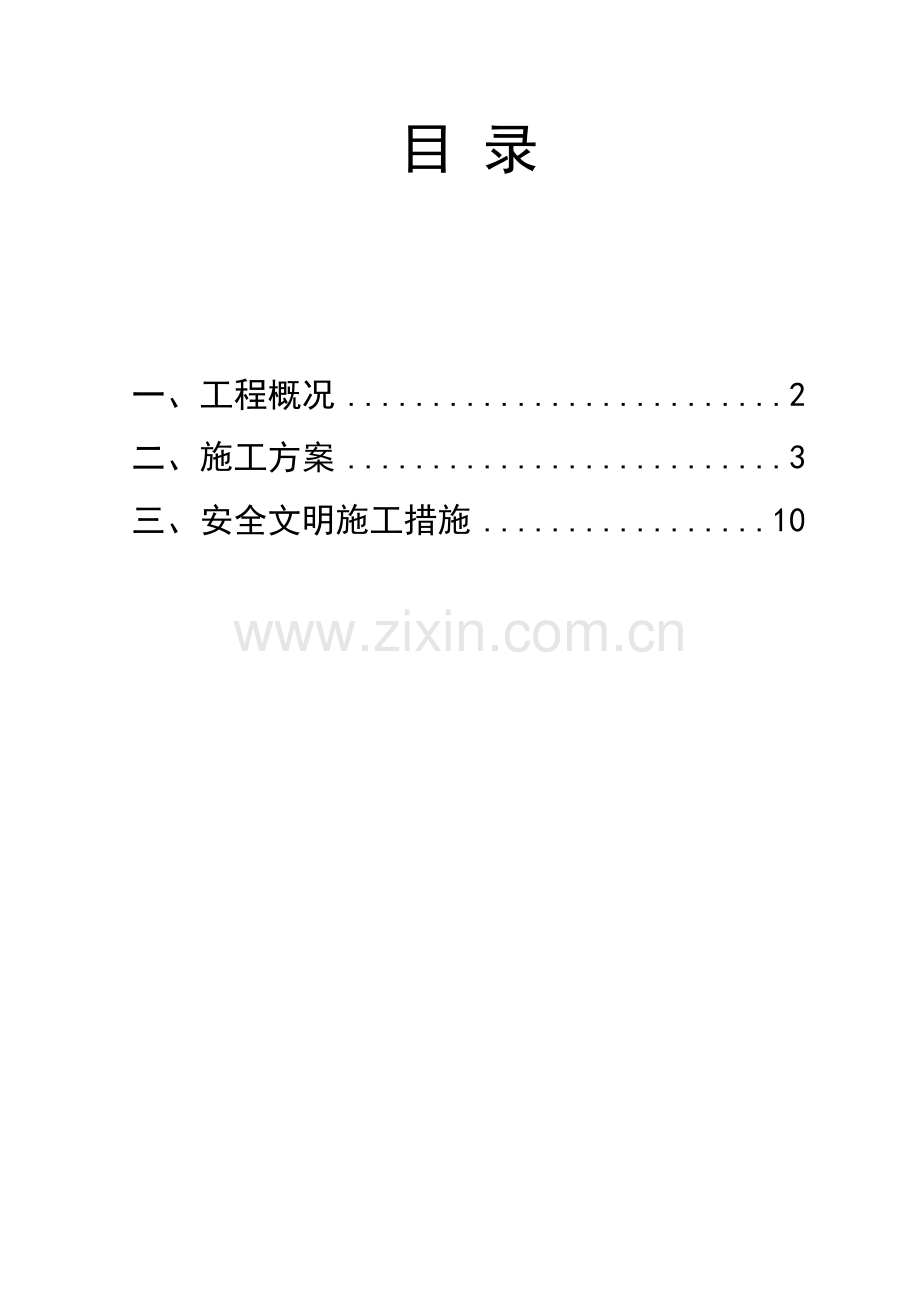

目 录

一、工程概况 2

二、施工方案 3

三、安全文明施工措施 10

一、工程概况
1、工程简介
XXXX位于XXXX，为右岸街、锦融街、钟园路围合区域，该场地呈不规则形状，总面积21268平方米。拟建场地现状为绿地，场地中部有一河塘，除河塘以外场地内自然地面标高一般为米～米左右，场地内最高点米，最低点米。
2、污水管道的主要形式及工作量
（1） 本工程污水管道设计采用HDPE、upvc管。
（2） 污水管设计情况：
管道接口：HDPE、pvc管采用橡胶接口。
管道基础：HDPE管采用砂包封基础。
检查井： 采用φ1000圆形污水检查井。
（3） 主要工作量：
DN300HDPE双壁波纹管：27M；
De315 upvc直壁管：19M；
φ1000砼污水检查井：2座；
汽车洗车污水隔油沉淀池：1座；
3、雨水管道的主要形式及工作量
（1）本工程雨水管道依设计采用有：承插钢筋混凝土管
平口钢筋混凝土管
（2） 雨水管设计情况：
管道接口：upvc管采用橡胶圈接口。
管道基础：钢筋砼管采用10CM碎石垫层加120°混凝土基础。
检查井： 采用90*75、90*90砖砌落底雨水检查井。
（3） 主要工作量：
DN225 UPVC加筋管：527m；
DN400 UPVC加筋管：628m；
D600 承插式钢筋砼管：74m；
矩形雨水检查井：37座。

二、施工方案
1、施工准备
现场调查 ：
（1） 确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。
（2） 提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。
（3） 做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。
交底 ：
计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措施和有关规定，并结合施工要求向全体施工人员交代清楚，并在交底后组织讨论和分工安排。
技术培训工作：
（1）组织项目部和施工队全体人员全面认真学习施工组织设计，对特殊控制工序的部位施工方法要重点学习领会，应了解相关专业之间的穿插、协作和交叉关系，重点的部位工程作业后要进行一定形式的考核。
（2）组织项目部人员学习ISO9001《质量手册》和《程序文件》，结合本工程的特点有针对性地学习本施工组织设计和本工程质量保证措施。
2、管线施工一般工艺框图（见附图）
施工准备工作
材料试验，砼、砂浆
配比设计
立基座模板
检测基底标高、土质等
拟定施工方案
管槽开挖、修整

测量放线
砼拌和运输
报工程师检验
留设砼试件试压
铺垫层及浇筑砼基
检测管位标高等
检查井砼基、砌砖
留设砼试块试压
安装钢筋砼管
报工程师检验
管节装运
进出口测量放样
洞口浆砌片石施工
排水工程施工结束报验
报工程师检验
管槽回填土夯实
留设砂浆试块试压
雨水管道检验
压实度试验

3、施工方法
（1） 沟槽开挖
在沟槽开挖前，首先了解现场出水问题，结合现场情况和便道位置，考虑沟槽回填和对下道工序的影响，首先解决开挖土方的堆放问题。雨污水沟槽开挖土方堆放在沟槽一侧，拟用推土机或挖掘机翻到沟槽外规定的安全距离。
①采用人工配合机械开挖法。沟槽开挖以自下流向上游方向开挖。雨污水管道沟槽开挖深度较深，沟槽边坡采用一定的放坡，按沟槽深度米以内不放坡；深米以上按机械开挖放坡标准1：放坡，以保证施工安全。针对沟槽开挖土方量大的特点，为保证施工进度，在开挖施工时，投入足够的机械。保证一个“快”字；在沟槽开挖时，准备工作效率高的大型机械，突出一个“大”字；保证每天有足够长的工作段面，保证一个“长”字。
②开挖沟槽时先指定专人与司机配合用机械开挖到离设计槽底10cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。
③其次，在槽底一侧开挖排水边沟，并设置一个集水井进行沟槽排水。保证槽底土不受水浸泡。
④沟槽开挖时如遇不良土质塌方，则采取临时木挡土板或钢支护，确保施工和工作人员安全。
⑤当天挖到的沟槽保证当天进行砂垫层或碎石垫层及平基的施工。若当天不能进行垫层及平基的施工，则开挖沟槽底部土方时予留10—20cm的土，待第二天继续开挖到指定标高。
⑥沟槽开挖后，遇到软土、松土或扰动土时先采用人力插钎测定地基处理深度方法，报监理工程师及甲方代表进行适当处理。遇到深度大时，报监理工程师及甲方代表联系设计单位进行处理。
⑦沟槽两侧临时堆土或施加其他荷载时，注意不得影响建筑物、各种管线和其他设施。
（沟槽开挖断面图示）：

i i H

C B C
注：图中B --- 管道基础宽度，按不同管径按定额标准取定。
C --- 工作面宽度，按不同管径按定额标准取定，一侧加20CM排水宽度。
H --- 沟槽开挖深。
I --- 沟槽边放坡，暂按1：取定。
（2）垫层及平基（基层）施工
①管道基础铺筑前检查土质情况，如有异常，报监理、设计采取处理措施。
②沟槽经监理工程师检验合格，及时进行垫层及平基的施工，减少地基扰动的可能。
③采用平基法铺设，其施工顺序为：支平基模板→碎石垫层铺设→浇筑平基混凝土→平基混凝土养护→下管→安管→支管座模板→浇筑管座混凝土→抹带接口→湿草袋养护。
④平基及管座用混凝土采用预拌制商品砼，控制好配合比和强度等级。首先按照设计要求立好支模，支模时面板对准给定的基础边线垂直竖立，内外打撑定牢，内侧打钢钎固定，配合浇筑进行拼装，注意处理好拼缝以防漏浆，并在面板内侧弹线控制混凝土浇筑高度。须铺设碎石垫层的按照施工规范要求进行碎石垫层的铺设。碎石采用5～40mm的级配石，预先洗净放入支模后用电动打夯机夯实。然后进行水泥混凝土平基的浇筑。混凝土入槽一律用人工挑运或用流槽直接放入槽内，杜绝混凝土发生离析现象。混凝土入模后用平板式振动器进行振捣、表面整平（略带毛）后进行养护。平基水泥混凝土养护一定时间。
⑤砂基础施工时，采用人工运砂下槽，夯实整平。
⑥砂及砼基础施工时，做好沟槽排水，严禁带水作业。井底基础与管道基础同时浇筑。
（3）下管
①下管前对平基进行刷毛，并冲洗干净后，对砂基础进行整平。在平基面上弹线，以控制安管中心线。管子下沟时，以逆流方向铺设。
②下管前对钢筋混凝土管（HDPE管）进行检查：首先检查质量保证书，若无保证书退回其管子，若有则进行外观检查。外观质量及尺寸公差应符合国家标准《混凝土和钢筋混凝土排水管》（GB11836-89）或厂标的要求。不合格管材退回不用。
③管子内外侧应清扫干净。
④下管前应在一个井段内按照管壁厚度进行排号，以保证相邻管内错口不大于3mm。
⑤砼管一律采用机械下管，采用挖机在沟槽侧进行吊管，人工予以配合。UPVC管采用人工下管。
⑥下管由检查井的一端开始，如铺设承插管，承口在前。
⑦下管时注意平缓作业，防止绳索折断。下管时要适时拨正找直，拨正时撬棍下垫以木版，不直接插在混凝土基础上。
（4） 安管
①管子安好后，用干净的预制稳管垫块卡牢。
②安管前管子内外侧清扫干净。管径大于600mm的平口或承插管管接口留有10mm，管径小于600mm时，留不小于30mm的缝隙。
③HDPE管安管采用紧线器收拉到位，保证橡胶圈密封。
④遇到检查井处安管与管长不符时，以适当调整井位来实施，避免截断管材。
（5）管座
①浇筑前平基和管子应清洗干净。
②对平基与管子接触的三角部分，要选用同强度等级混凝土中的软灰，先行填捣密实。
③浇筑水泥混凝土时，应两侧同时进行，防止将管子挤偏。用机械或人工挑运混凝土到沟槽内进行浇筑。用插入式振动器进行振捣。
④HDPE管在安管完成后即进行压管，以防管道移位或上浮。
（7）检查井砌筑
①圆形检查井砌砖采用错缝丁砖砌法。按照设计图纸正确收口。
②砂浆标号为，施工时确保砂浆强度，正确施工。
③污水检查井内外墙面全部用1：2防水水泥砂浆抹面，砌筑时注意砂浆饱满，原浆勾缝，以防渗水。
④检查井砌筑时按照设计图纸要求放好踏步。
⑤井的尺寸用十字杆及水平尺检查，当需收口时，按图籍采用三面收口，每次收进40mm。检查井井盖的型号和高程应符合设计要求。
（8）管道严密性试验
污水管道安管、检查井砌筑完成后，必须按设计要求和规范标准进行严密性试验，试验在自检合格的基础上，有业主、监理、施工单位共同进行检验。严密性试验以实际施工进度分段进行。
本工程中HDPE管道允许渗漏标准拟参照排水管渠施工验收规范中化学管标准。
（9）回填土
①雨污水管道完成，管道接口和混凝土强度达到一定的强度后，污水管通过闭水试验，报监理同意后，方可回填。
②在管顶500mm内，不回填大于50cm的石块、砖块等杂物。填土中不得还有淤泥、腐植土。
③填土分层填筑，每层厚度小于150mm，采取蛙式夯或冲击夯，在管顶大于50cm后，压路机进入沟槽，以保证密实度和填土进度。填土碾压出现翻浆、“弹簧”情况时，做到及时处理。
4、地下管线及其他地上地下设施的加固措施
（1）在管道施工开始前，先联系有关部门，了解本施工段原有地下管线的情况，并采用人工将已有老管线进行探挖，进行标设。
（2）在新管线施工前，召集施工技术人员研讨最佳施工方案，减少对原有管线的破坏，做到既保证原有地下管线安全，又确保施工顺利进行。
（3）施工时，设置专职人员负责该处施工，保证工程质量。

三、 安全文明施工措施
1、施工人员安全防护措施
（1）参加施工人员是经过安全培训，并考核合格持证上岗者。施工人员进场时或进行具体操作前，须经过施工工长及安全监督员的安全交底。
（2）施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理。
（3）施工人员进入施工现场必须戴符合标准的安全帽，其配带方法要符合要求。
2、安全用电技术措施
（1）电气设备的设置、安装、防护、使用、维修、操作人员都必须符合JGJ46-2005《施工现场临时用电安全技术规范》要求。
（2）接地装置必须在线路及配电装置投入运行前完工，并会同设计者共同检测其接地电阻值。接地电阻不合格者，严禁现场使用带有金属外壳的电器设备，并应增加人工接地体的数量，直至接地体完全合格为止。
（3）施工现场专用的中性点直接接地的低压电力线路中，必须采用TN-S接零保护系统。
3、噪声控制措施
（1）挖掘机、发电机等产生噪声的机械，其作业时间安排在七时至二十时进行，并采取有效控制措施减轻噪声扰民。
（2）有进场施工的机械在进场前，进行检修，检修合格后方可进场，严禁机械带病工作。能配置消音器的机械全部安装消音器。临时发电机作为备用，有电力供应时不允许使用发电机。
（3）教育施工人员不准喧哗吵闹，违者严厉处罚。
4、空气污染
（1）对易产生粉尘、扬尘的作业面和运输过程，制定操作规程和洒水降尘制度，在旱季和大风天气适当洒水，保持湿度。
（2）合理组织施工、优化工地布局，使产生扬尘的作业、运输尽量避开敏感点。
⑶选择合格的运输单位，做到运输过程不散落。
5、工地卫生
（1）在场内适当的位置设置宣传栏，进行文明施工管理、工地卫生知识方面的教育。
（2）在工地内设置临时建筑时，采取有效措施，确保符合通风、照明、环境卫生要求，并有醒目的安全通道标志，设置安全，防火等设施。
（3）生活区内设置垃圾容器，不将垃圾及杂物乱丢乱弃。区内设置通畅排水渠沟，专人定时清扫。确保生活区内渠沟畅通，道路整洁，无黑污及异臭味。
（4）生活区内的厕所要有专人清洗打扫，保证无异臭味。厕所的生活污水经化粪池沉淀后才能接出市政下水道。
