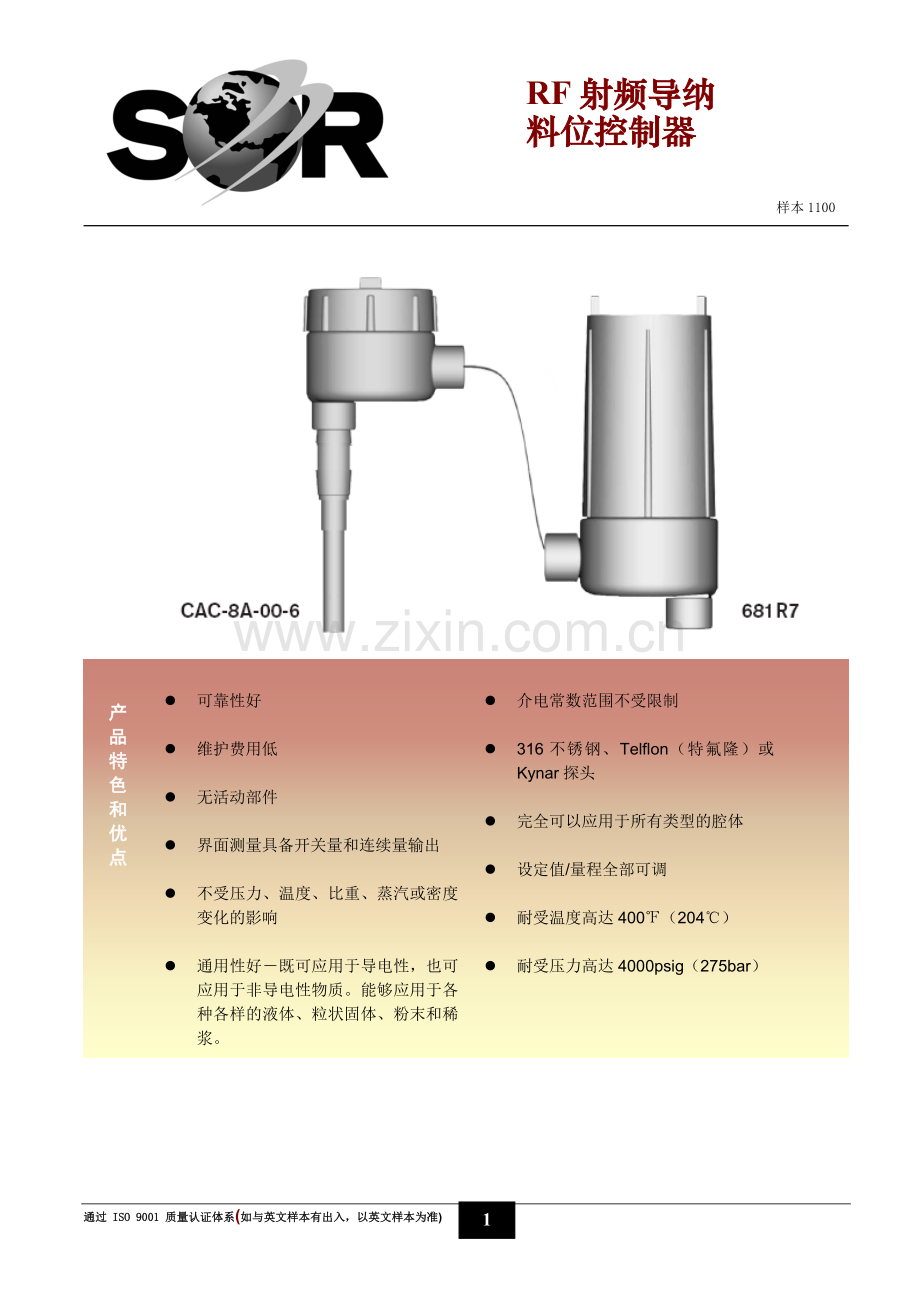

RF射频导纳
料位控制器

样本1100

l 介电常数范围不受限制

l 316不锈钢、Telflon（特氟隆）或Kynar探头

l 完全可以应用于所有类型的腔体

l 设定值/量程全部可调

l 耐受温度高达400℉（204℃）

l 耐受压力高达4000psig（275bar）
l 可靠性好

l 维护费用低

l 无活动部件

l 界面测量具备开关量和连续量输出

l 不受压力、温度、比重、蒸汽或密度变化的影响

l 通用性好－既可应用于导电性，也可应用于非导电性物质。能够应用于各种各样的液体、粒状固体、粉末和稀浆。

产品特色和优点

工作原理
RF射频导纳料位控制器

工作原理
RF射频导纳式料位控制器的基本部件是称为电容器的电气元件。电容器是一种能够贮存能量的元件。但是控制器的探头并不贮存能量，而RF导纳式料位控制器也只是用于测量物体贮存能量的容量。RF导纳式料位控制器所能够测量的电容量是极为微量的，其测量单位以微微法（10-12法拉）计算。
电容器由两个相互平行的导电性极板组成。两个极板之间以绝缘体相隔。
非导电性物质
在料位应用条件下，所形成的电容器的结构实际上总是在变化着。探头作为一个电容器极板，而储箱壁作为另一个电容器极板（参见下图）。这两个电容器板以及其间的距离是不会改变的。电容器中唯一改变的条件是介电常数。空气具有的介电常数为1，而空气以外所测量的任何物质的介电常数均大于1。

裸露金属探头

碳氢化合物
金属储罐壁

电极板
电极板

当所测物质的料位上升，这种物质的介电常数将取代空气的介电常数，导致电容值的增加。设定电容值等于所要设置的料位设定值，并在料位达到此设定值时，触发开关。料位变送器能够发送与所测量的电容值成线性关系的输出值。

导电性物质
要形成电容器，两个极板之间的物质必须是绝缘物质。如果极板之间为导电性物质，则会造成极板之间的短路。这种情况会造成料位变送器发出表示高电平的信号。而传感器周围所包覆的特氟隆（聚四氟乙烯）绝缘层能够防止出现上述情况。其原理如下图所示。
绝缘介质

电容器所能贮存的能量的数量受到以下几个因素的影响。第一，极板面积较大时，用于贮存能量的空间体积越大；第二，极板之间空间体积越大时，就降低了贮存能量的数量。最后，介电常数较高的介质比较低的介质能够贮存更多的能量。介电常数决定实际电容量的主要因素。下表所示为对某些材料的介电常数和导电率的举例说明。

绝缘探头

水

物质可分为导电性物质和非导电性物质。非导电性物质的介质常数小于10，或者其导电率低于10 μsiemens/cm。导电性物质的介质常数大于10，或者其导电率大于10 μsiemens/cm。有趣之处在于，介电常数与导电性之间存在着相近的关系。非导电性物质趋向于具有较低的介电常数，而导电性物质趋向于具有较高的介电常数。

从储罐壁至特氟隆探头之间，通过导电性物质形成了一条电路。当储罐内的料位上升时，由金属探头棒、要测量的物料和探头绝缘层（特氟隆）之间形成了电容，其中探头棒和物料作为电容器的极板，而绝缘层作为介电质。这就意味着，在这里所测量的不是此种物料的介电质，而是测量探头上被所要测量的物料覆盖住的部分的介电质。

工作原理
RF射频导纳料位控制器

在探头存在一层导电性的涂层时，非导纳式的控制器会指示出料位在挂料的高度。通过观察导电率，RF系统可以降低由此涂层所造成的误差（参见下图）。请考虑到这点：在实际料位处，由于储罐壁与探头之间的空间存储着导电性的液体，所以其容抗（阻抗）值较低。但是，在探头上的涂层处，在探头与储罐壁之间仍存在着较大的充满空气的空间，从而产生了一个较高的容抗值。
RF型控制器的限制
l 对于物料的介电性质改变敏感。（注：采用介电补偿添加剂会有所帮助，但是在液体中添加剂会出现分层现象）
l 一般情况下均需要进行现场校准，这时就需要对物料的料位进行改变。
l 依赖于与所要测量物料的接触。
l 在探头上可能形成导电性的覆层，从而导致读数错误。

RF电容式和RF导纳式料位控制器
之间的区别
RF电容式与RF导纳式产品之间在应用实际上并不存在什么不同，这一点与一般性的想法是不同的。其唯一的区别之处在于其电子电路；但产品的整体性能是相同的。以下对所谓的“RF（射频）”部分进行解释：

RF测量实际上是测量电容量和容抗（阻抗）。而（射频）的能量是从一个导电性极性传递到另一个导电性极板的。下列公式表示容抗：

Xc= 1
2pfC
其中
Xc＝容抗（欧姆）
2π＝AC（交流电）的360°循环周期的弧度值
f ＝交流电的频率（赫兹）
C＝系统的电容值（以法拉为单位）

RF射频导纳料位控制器
工作原理

RF电容式和RF导纳式料位控制器之间的区别
在此节的两个图形中，料位由垂直轴表示。电阻的改变在水平轴上表示出来。而向量表示着这两种（阻抗）复合值，见左图。左图的倒数如下图所示。

如图中所示，“导纳”的测量值正是电容测量值和电阻测量值的倒数。而其中很重要的因素，正是如前所述的“RF（射频）”。
请参见容抗公式。由于我们所要测量的是电容量，而C值是不会改变，2π是一个常数，也是不会改变的。这样，我们唯一可以改变的是频率值。如果这个频率（射频）增加，则容抗值下降。

容抗

阻抗
容性电纳

导纳

电阻

电导

名称
四线制
两线制
单点控制器

一体化安装式电子头
651
（第5－6页）
651
（第5－6页）
一体化安装式电子头配备探头监测器（自检装置）
681
（第7－8页）
681
（第7－8页）
远程安装式电子头，配备探头监测器（自检装置）
681
（第7－8页）
681
（第7－8页）
多点控制器

报警控制或泵的控制
660
（第9－10页）
不适用

RF单点控制器
RF射频导纳料位控制器

651单点RF控制器

651型产品具备基本的单点式开关功能，可用作报警器或指示器。它实际上不受探头上的工艺物料挂料的影响，所以对于许多较为困难的应用中是一种非常有用的解决方案。这种不受影响的特性与不存在任何移动部件的特性结合起来后，使得651型产品非常适用于采取其它技术较难满足要求的应用中。

特点
l 经济性好的单点式检测仪表
l 可用于12VDC供电
l 经FM（工厂互助保险公司）认证，并经CSA（加拿大标准协会）认证和CENELEC（欧洲电工技术标准化委员会）认证可应用于危险性工作地点。
l 可在现场选择的故障自动保护功能

产品技术规格
输入电源－四线制
120 VAC, 50/60 Hz
响应时间
5秒

240 VAC, 50/60 Hz
延时
0~60秒

24 VDC
外壳防护等级
NEMA 4X；IP65

12 VDC
静电放电防护能力
8000伏（四线制）
输入电源－二线制
12－28 VDC

4000伏（两线制）
输出信号类型-四线制

10A DPDT，250 VAC
10A DPDT，30 VDC
线电压浪涌抑制
1000伏线电压EMC

电阻性负载在12VDC的输入电源下为5A DPDT
电气接口
3/4英寸，NPT螺纹
输出类型－回路
8mA（报警），16mA（正常）
环境温度范围
－40~160℉
（－40~71℃）
回路电阻
在24 VDC时最大为780W
工艺温度范围
取决于探头
可调量程
0~1000pF

灵敏度
0.5pF
最高工艺温度
取决于探头
重复精度
0.5%

故障自动保护
可现场选择
最高工艺压力
取决于探头
最大电流输出（四
线制）

12 VDC－100mA
24 VDC－50mA
120 VAC－20mA
240 VAC－10mA
运输重量
2.5磅（1.2公斤）

RF射频导纳料位控制器

651型产品包括两个部分，第一部分为电子线路板和外壳，第二部分为探头。有关探头的类型和型号，请参见第15－19页。
651 K-7-TT-YY的型号举例
651型RF导纳式控制器，120 VAC电源，超大型铭牌和环氧树脂涂层外壳。

附件
2

CSA（加拿大标准协会）认证的本质安全性
CSA（加拿大标准协会）防爆认证*
接通/断开延时定时器
FM（工厂互助保险公司）认证的本质安全性
FM（工厂互助保险公司）认证的防爆列表*
60秒延时接通，0.5秒延时断开
60秒延时断开，0.5秒延时接通
拴系纤维标牌，符合客户规定的位号信息
拴系不锈钢标牌，打有符合客户规定位号信息
不锈钢铭牌，永久性固定于外壳上，打有客户规定的位号信息
外壳外表面刷涂可杀灭真菌的清漆
外壳外表面刷涂环氧树脂涂层

证书（用以下代码表示）
C1 调试证书
C3 检验报告
C4 合格证
C6 耐绝缘

AI
CS
DT
FI
FM
OD
OF
PP
RR
TT
VV
YY

1
订货指导

供电

12 VDC
24 VDC
120 VAC
240 VAC
12-28 VDC
（回路）
5
6
7
8
9

*认证等级需与探头
的认证等级一致

7
651K
型号代码
TT

机构认证
机构名称
安全方式
认证内容
型号
FM（工厂互助保险公司）
防爆
I级，C、D组
651Kx-FM

II级，E、F、G组

III级，第1分区

本质安全
I级，A、B、C、D组
651Kx-FI

II级，E、F、G组

III级，第1分区

CSA（加拿大标准协会）
防爆
I级，C、D组
651Kx-CS

II级，E、F、G组

III级，第1分区

本质安全
I级，A、B、C、D组
651Kx-AI

II级，E、F、G组

III级，第1分区

681单点RF控制器，具备自检功能

681型可作为一体式型装置或远程安装型装置，它提供单点开关功能，并且具备其它许多项安全方面和工作方面的特色，它适用于控制要求较高的工业应用。

其“自检”功能连续地对电路和探头的完整性进行监测，并采用一个专用的继电器（四线制供电）或电流变化值（回路供电）来指示探头是否正常。一个可选的、回差可调的功能可用于以一个继电器对两个设定值进行控制，从而使得681型可应用于保持正确工艺料位的泵和阀门的控制上。

RF射频导纳料位控制器
RF单点控制器，

特色
l 通过连续性的自我测试（自检）对开关的运行进行检查。
l 应用于泵机/阀门控制的可选配的回差可调功能。
l 既可一体化安装，也可远程安装。
l 可在现场选择的故障自动保护功能
l 可选择配的接通/断开延时功能能够用于消除紊流效应
l 耐工艺介质的涂层

产品技术规格
输入电源-四线制
120 VAC, 50/60 Hz
故障自动保护
可现场选择

240 VAC, 50/60 Hz
24 VDC，12 VDC
最大电流输出（四线制）
12 VDC－100mA
24 VDC－50mA
输入电源－二线制
10－30 VDC

120 VAC－20mA
输出信号类型－四线制

240 VAC－10mA
报警
10A DPDT，250 VAC
响应时间
0.1秒

10A DPDT，30 VDC
延时
0~ 30秒
自检输出
10A DPDT，250 VAC
外壳防护等级
NEMA 4X；IP65

10A DPDT，30 VDC
电阻性负载在12VDC的输入电源下为5A DPDT
静电放电防护能力
8000伏（四线制）
4000伏（两线制）

线电压浪涌抑制
1000伏线电压EMC
输出类型－回路

报警
8mA(报警),16mA(正常)
电气接口
3/4英寸，NPT螺纹
自检输出
24－27mA
探头的最大远程安装距离
150英尺（45.7米）
回路电阻
在24 VDC时最大为456W
环境温度范围
取决于探头
调整量程
0~ 1000pF
最高工艺压力
取决于探头
灵敏度
0.5pF
运输重量
3磅（1.4公斤）
可调整量程
（可调整差动装置）
量程I：0~300pF
灵敏度0.5pF

远程安装型再加2.1磅（1公斤）

量程II：300~ 1000pF
灵敏度1.0pF

重复性
0.5%

订货指导
RF射频导纳料位控制器

681型产品包括两个部分，第一部分是电子线路板和外壳，第二部分是探头。有关探头的类型和型号，请参见第21－25页
681 K-7-TT-YY的型号描述
681型RF式导纳控制器，120 VAC电源，超大尺寸铭牌和环氧树脂涂层外壳。
2

供电

5
6
7
8
9

12 VDC
24 VDC
120 VAC
240 VAC
12-28 VDC（回路）

1

电气外壳

K
R

一体化外壳
远程安装外壳

远程安装：最长150英尺（45米）
订购远程连接电缆时，按部件编号#2924-113并以英尺为单位规定长度

3

附件

回差可调（不可和DT附件一起选用）

远程安装的电子头的平面式安装支架（只适用于R型外壳）
接通/断开延时定时器（不可和AD附件一起选用）

管道安装配件－要求采用BK附件（指当选用R型外壳）

拴系纤维标牌，符合客户规定的位号信息

拴系不锈钢标牌，打有符合客户规定位号信息

不锈钢铭牌，永久性固定于外壳上，打有客户规定的位号信息

外壳外表面刷涂可杀灭真菌的清漆

外壳外表面刷涂环氧树脂涂层

证书（用以下代码表示）
C1 调试证书
C3 检验报告
C4 合格证
C6 耐绝缘

AD

BK

DT

PK

PP

RR

TT

VV

YY

TT
7
K
681
型号代码

机构认证

目前尚无第三方认证。

RF多点控制器
660系列多点控制器

660系列控制器具备多点开关动作选配项以及回差可调的功能。660系列将这些特色结合起来后，可用于种类十分丰富的控制需求。它可以提供多种开关组合，设计用于提供多点报警、泵机/阀门控制，或者可将报警和设备控制结合起来的功能。660系列开关可用于将4个单点设备结合到一个套件上，从而降低了成本，减少了维护工作量。

特色
l 最多可达4点报警
l 适用于12VDC电源
l 通过了FM（工厂互助保险公司）和CSA（加 拿大标准协会）的危险性工作场所认证
l 可在现场选择的故障自动保护功能
l 耐工艺介质的涂层

RF射频导纳料位控制器

控制器功能组合

660系列控制器拥有8种不同的回差不可调和/或可调整回差的组合。每种控制器均有独立的1到4个独立的控制点。这些点可以用于对实际料位点的控制（无回差控制），也可以进行连锁，提供回差较宽的、可调节式的差动功能。
可以提供的组合请参见第11页。所要求的组合形式可以按第10页的“订货指导”中的第1步进行规定。

产品技术规格
输入电源（四线制）
120 VAC, 50/60 Hz
外壳防护等级
NEMA 4X；IP65

240 VAC, 50/60 Hz
24 VDC，12 VDC
静电放电防护能力
8000伏

输出信号类型
10A DPDT（双刀双掷）10A DPDT 30 VDC
线电压浪涌抑制
1000伏线电压EMC

所示DC额定值
指电阻性负载

可调整量程

0~ 2000pF

电气接口

1英寸，NPT螺纹

灵敏度

0.5pF
传感器的最大远程安装距离
4000英尺
（1219.2米）
重复性
0.5%
环境温度范围
取决于探头
故障自动保护
可现场选择

最大电流输出
（四线制）
12 VDC－245mA
24 VDC－123mA
最高工艺压力
取决于探头

120 VAC－74mA

240 VAC－36mA

响应时间

0.5秒（标准）
运输重量
J型外壳：9磅
（4.1公斤）

R型外壳：11磅
（5公斤）
延时（可选用）
0至30秒

W型外壳：6磅
（2.7公斤）

RF射频导纳料位控制器
订货指导

660系列产品包括两个部分，第一部分是电子线路板和外壳，第二部分是探头。有关探头的类型和型号，请参见第21－25页
663 J5-TD-VV的型号体系
663型RF控制器，120 VAC电源，带时间延迟功能，超大尺寸铭牌和环氧树脂涂层外壳。
3
供电

5
6
7
8

7
4
12 VDC
24 VDC
120 VAC
240 VAC

一体化外壳
防爆型远程安装外壳
最长4000英尺（1219米）
防风雨远程安装外壳
最长4000英尺（1219米）
2
电气外壳
1
参见第11页的开关组合说明
1个回差固定开关点
2个回差固定开关点
3个回差固定开关点
4个回差固定开关点
1个回差可调开关点
1个高料位回差固定开关点和1个回差可调的开关点
1个回差可调开关点和1个低料位回差固定开关点
1个高料位和1个低料位回差固定开关点和1个回差可调开关点

*需与探头的防爆等级一致

开关组合

J
R

W

附件

BK

CS
FM
PK

PP
RR
TD
TT

VV
YY

远程控制电子头的平面式安装支架（只适用于R型
外壳）
CSA（加拿大标准协会）防爆认证*
FM（工厂互助保险公司）防爆认证*
管道安装套件－要求采用BK附件 （指R型外壳）

拴系纤维标牌，符合客户规定的位号信息
拴系不锈钢标牌，打有符合客户规定位号信息
每个回差固定的设定值的延时功能
不锈钢铭牌，永久性固定于外壳上，打有客户规定
的位号信息
外壳外表面刷涂可杀灭真菌的清漆
外壳外表面刷涂环氧树脂涂层

证书（用以下代码表示）
C1 调试证书
C3 检验报告
C4 合格证
C6 耐绝缘

1
2
3
4
5
6

7

8

型号代码
5
J
66
3
VV

机构认证
机构名称
安全方式
认证内容
型号

FM（工厂互助保险公司）
防爆
I级，C、D组
66x-Jx-FM

II级，E、F、G组
66x-Jx-FM

III级，第1分区

CSA（加拿大标准协会）
防爆
I级，C、D组
66x-Jx-CS

II级，E、F、G组
66x-Rx-CS

III级，第1分区

RF多点
RF射频导纳料位控制器

连接电缆

远程安装控制器要求采用#22AWG规格的屏蔽双绞线电缆，用于控制装置与探头之间的连接。此款电缆的最大长度为4000英尺（1219.2米）。

每套开关通常配备一条25英尺（7.6米）长的电缆。其它长度的电缆可以按照以下提供的信息进行认购。开关上配有电缆封盖，在安装穿线管时必须用适合的接头进行替换。

规定长度的电缆 部件编号2924－103，规定长度和开关
1000英尺（305米）卷轴 部件编号2924－102（卷轴不可退）

订购电缆时要按照上述的部件编号来进行。

660系列控制器组合

开关组合1
开关组合2
开关组合3
开关组合4
开关组合5
开关组合6
开关组合7
开关组合8
回差固定
的设定点1
回差固定
的设定点1

回差固定
的设定点2
回差固定
的设定点1

回差固定
的设定点2

回差固定
的设定点3
回差固定
的设定点1

回差固定
的设定点2

回差固定
的设定点3

回差固定
的设定点4

回差可调
的设定点1
回差固定
的设定点1

回差可调
的设定点1

回差可调
的设定点1

回差固定
的设定点1

回差固定
的设定点1

回差可调
的设定点1

回差固定
的设定点1

RF变送器
RF射频导纳料位控制器

670 RF变送器
670系列变送器具备连续料粒位测量和4－20毫安输出的功能。它是一种高性能、通用型的料位变送器，非常适用于采用其它技术难以达到要求严格的应用。

特色
l 通过了FM（工厂互助保险公司）、CSA（加拿大标准协会）和CENELEC（欧洲电工技术标准化委员会）的危险性工作场所认证
l 易于校准
l 防静电放电等级达4000伏
l 耐工艺介质的涂层

产品技术规格

外壳防护等级 NEMA 4X；IP65

静电放电防护能力 4000伏

电气接口 3/4英寸，NPT螺纹

最大远远程安装距离 10英尺（3米）

环境温度范围 －4至160℉（－40至71℃）

工艺温度范围 取决于探头

最大工艺压力 取决于探头

运输重量 2.5磅（1.2公斤）
远程安装型号另外2磅（1公斤）
W型外壳：6磅（2.7公斤）
输入电源 12－55 VDC，12－30 VDC（本安）

输出类型 4－20mA

回路电阻 24 VDC下最大为600W

零范围 0－500pF

量程 50－2000pF

精度 量程的±1.0%

线性度 满度的±0.5%

灵敏度 0.5pF

重复精度 满度的±0.5%

响应时间 0.1秒

订货指导
RF射频导纳料位控制器

670系列产品包括两个部分，第一部分为电子线路板和外壳，第二部分为探头。有关探头的类型和型号，请参见第21－25页。
型号说明
670 R 9-BK
670型RF变送器，回路供电，远程安装外壳，配平面安装支架和管道安装套件。
2

附件
1

CSA（加拿大标准协会）认证的本质安全性
远程安装的电子头外壳的平面安装支架（仅适用于R型外壳）
CSA（加拿大标准协会）防爆认证*
FM（工厂互助保险公司）认证的本质安全性
FM（工厂互助保险公司）防爆认证*
管道安装套件－要求采用BK附件（仅适用于R型外壳）
拴系纤维标牌，符合客户规定的标牌信息
拴系不锈钢标牌，打有客户规定的位号信息
不锈钢铭牌，永久性固定于外壳上，打有客户规定的位号信息
外壳外表面刷涂可杀灭真菌的清漆
外壳外表面刷涂环氧树脂涂层

证书（用以下代码表示）
C1 调试证书
C3 检验报告
C4 合格证
C6 耐绝缘

AI
BK
CS
FI
FM
PK
PPRR
TT
VV
YY

电气外壳

K
R
一体式外壳
远程安装式外壳
10英尺（3米）最大长度
远程安装用电缆的订购按部件编号2924－106并规定好以英尺为单的长度

*需与探头的认证标准一致

R 9
670
型号代码
PK

机构认证
机构名称
安全方式
认证内容
型号

FM（工厂互助保险公司）
防爆
I级，C、D组
670x9- FM

II级，E、F、G组

III级，第1分区

本质安全
I级，A、B、C、D组
670x9- FI

II级，E、F、G组

III级，第1分区

CSA（加拿大标准协会）
防爆
I级，C、D组
670x9- CS

II级，E、F、G组

III级，第1分区

本质安全
I级，A、B、C、D组
670x9- AI

II级，E、F、G组

III级，第1分区

图纸索引
RF射频导纳式料位控制器

说明
图纸编号
Form # 759
651系列K9导纳式回路供电料位控制器
0390654
Form # 830
651系列RF导纳式单点料位控制器
0390652
Form # 925
681型RF回路供电料位控制器，配备探头自检
0390654
0390653
Form # 924
681型RF点位控制器，配备传探头自检
0390654
0390653
Form # 837
670K9型SORtrax 4-20mA RF连续型料位变送器
039053
0390654
0390655
Form # 677
66X型RF多点式
0390656
030657

图纸索引
RF射频导纳式料位控制器

图纸索引
RF射频导纳式料位控制器

图纸索引
RF射频导纳式料位控制器

图纸索引
RF射频导纳式料位控制器

图纸索引
RF射频导纳式料位控制器

图纸索引
RF射频导纳式料位控制器

RF射频导纳料位控制器
RF探头

选型指南
针对用户的应用选择正确的探头是选型中很重要的一步。这一步骤的目的在于最大程度地提高在发生每英寸
（厘米）料位变化所出现的电容值的变化。以下为针对具体用途选择探头时的通用指导。如需其它资料和/
或具体信息，请与SOR公司联系，或与您所在地的SOR销售代理进行联系。

1. 如果工艺介质为非导电性物料，即介电常数小于10μSiemens（小于10），要选裸露式金属探头。如果
物料中含水，则按第2步进行。
2. 如果工艺介质属于导电性物料，即介电常数大于10μSiemens（大于10），则要选择一种绝缘式的探头。
3. 如果工艺介质属于非导电性物料，而且贮存于水平（锥形体）储罐中，或者在探头必须安装在距罐
壁12英寸以上的位置时，选用带参考极的探头（stilling well，双极刚性探头或双极缆式探头。
4. 如果贮存容器为非金属材料，选用带参考极的探头（stilling well，双极刚性探头或双极缆式探头。
5. 在测量长度为10英尺以下时，采用刚性探头。测量范围更大时，则要选择缆式探头。
6. 对于通过了认证机构认证的控制器，必须在探头上标明具体的匹配的认证机构清单编号。在下表和技
术规格中提供了这些探头的认证机构清单编号。

缆式探头

型号
探头
材质
探头
直径
水内电容
值量程
工艺过程
温度
运输重量
CN
Kynar

5/16英寸
7.9毫米
25pf/英寸
－50至180℉
（－45至82℃）
0.5磅（0.2公斤）
＋每英尺探头重量0.2磅（0.9公斤）
单极缆式探头（探头长度不可调节）

型号
探头
材质
探头
直径
水内电容值量程
工艺过程
温度
运输重量
CP
Kynar

5/16英寸
7.9毫米
25pf/英寸
－50至180℉
（－45至82℃）
11磅（5.0公斤）
＋每英尺探头重量0.5磅（0.2公斤）
双极缆式探头（探头长度不可调节）

RF探头
RF射频导纳料位控制器

刚性探头－带绝缘涂层型

型号
探头
材质
探头
直径
水内电容
值量程
工艺过程
温度
运输重量
CB

特氟隆涂层
5/8英寸
(15.9毫米）
10pf/英寸
－100至400℉
（－73至204℃）
1磅（0.5公斤）
＋每英尺探头重量0.7磅（0.3公斤）
刚性单
极探头

型号
探头
材质
探头
直径
水内电容
值量程
工艺过程
温度
运输重量
CC
特氟隆涂层内探头和 316不锈钢套管外
探头
1.05英寸
（26.7毫米）
12pf/英寸
－100至400℉
（－73至204℃）
2磅（0.9公斤）
＋每英尺探头
重量1.5磅
（0.7公斤）

刚性双极探头
stilling well

型号
探头材质
探头直径
水内电容
值量程
工艺过程温度
运输重量
CD
一个特氟隆涂层探头和一个316不锈钢探头
1/2英寸和5/8英寸
（12.7毫米和15.9毫米）
10pf/英寸
－100至400℉
(－73至204℃）
12磅（5.5公斤）
＋每英尺探头重量1.5磅（0.7公斤）

刚性双极探头

RF探头
RF射频导纳料位控制器

刚性探头－带绝缘涂层型

型号
探头
材质
探头
直径
水内电容
值量程
工艺过程温度
运输重量
CK
316SS，特氟隆涂层
5/8英寸
（15.9毫米）
10pf/英寸
0至250℉
（－18至121℃）
1磅（0.5公斤）
＋每英尺探头重量0.7磅（0.3公斤）
卫生型带涂层单极探头

型号
探头
材质
探头
直径
水内电容值量程
工艺过程温度
运输重量
CJ
特氟隆涂层
5/8英寸和3/4英寸
（15.9毫米和19.1毫米）
10pf/英寸
－100至400℉
（－73至204℃）
1磅（0.5公斤）
＋每英尺探头重量0.7磅（0.3公斤）

不动作部分加长型单极探头

刚性探头－裸露式

型号
探头
材质
探头
直径
水内电容
值量程
工艺过程温度
运输重量
CA
316不锈钢
0.5英寸
（12.7毫米）
不适用
－100至400℉
（－73至204℃）
1磅（0.5公斤）
＋每英尺探头重量0.7磅（0.3公斤）
刚性裸露式
单极探头

型号
探子材质
探头
直径
水内电容
值量程
工艺过程温度
运输重量
CE
316不锈钢内探头和316不锈钢外套管探头
1.05英寸
（26.7毫米）
不适用
－100至400℉
（－73至204℃）
2磅（0.9公斤）
＋每英尺探头重量1.5磅（0.7公斤）
刚性裸露式双
极套管探头

探头订货指导
RF射频导纳料位控制器

型号说明
CA C-8A-CS-12-TT

过程接口

8A
1A
9A
2A
1C
9C
2C
3C

4C
1D
9D
2D
3D
4D
1T
9T
2T

C

D

FT
FK
ML
PP

RR

TT
CACB
CC

CD

CE

CJ

CK

CN
CP

3
探头材料
6
附件
1
2
316不锈钢（CK探头以外型号的标准材质）
抛光316L不锈钢（CK探子的标准材质）
探头类型
刚性316不锈钢单探头
刚性特氟隆单探头
刚性特氟隆双极套
管探头
刚性特氟隆双探头
（316不锈钢参考极）
刚性316不锈钢双极套管探头
刚性特氟隆单极探头
配3/4英寸外径的
不反应涂层
刚性特氟隆卫生型
单极探头
缆式Kynar单极探头
缆式Kynar双极探头
8A阿
C
型号代码
TT
CA
12
CS
3/4英寸NPT螺纹
1英寸NPT螺纹（CC和CE型探子的最小尺寸）
1-1/2英寸NPT螺纹
2英寸NPT螺纹
1英寸150# ANSI凸面法兰　
1-1/2英寸150# ANSI凸面法兰　
2英寸150# ANSI凸面法兰
150# ANSI凸面法兰
（CD和CP型探子的最小尺寸）
4英寸150# ANSI凸面法兰
1英寸300# ANSI凸面法兰
1-1/2英寸300# ANSI凸面法兰
2英寸300# ANSI凸面法兰
3英寸300# ANSI凸面法兰
4英寸300# ANSI凸面法兰
1英寸三夹具卫生型（仅用于CK型探子）
1－1/2英寸三夹具卫
