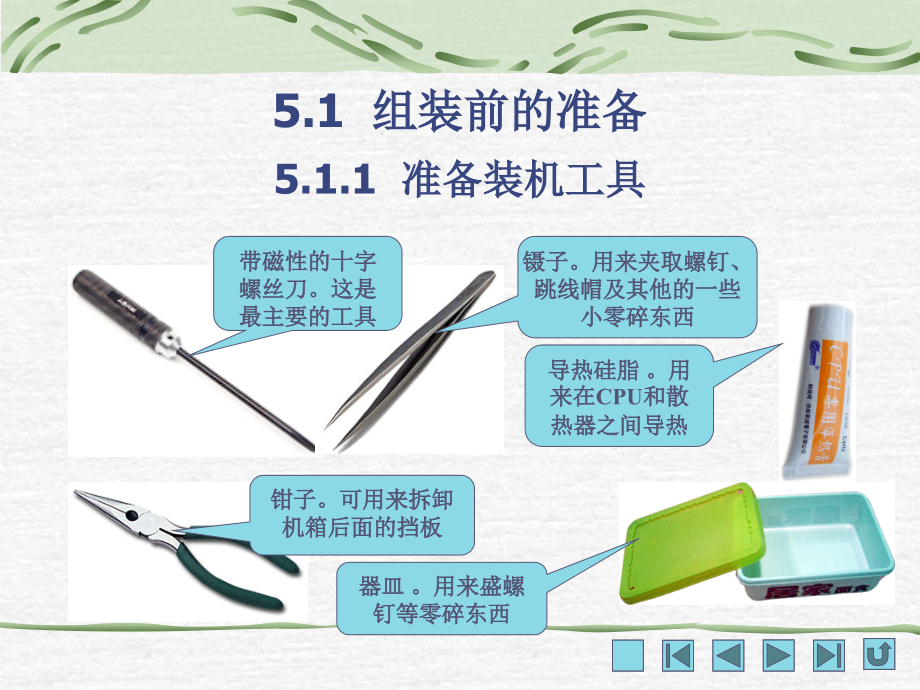

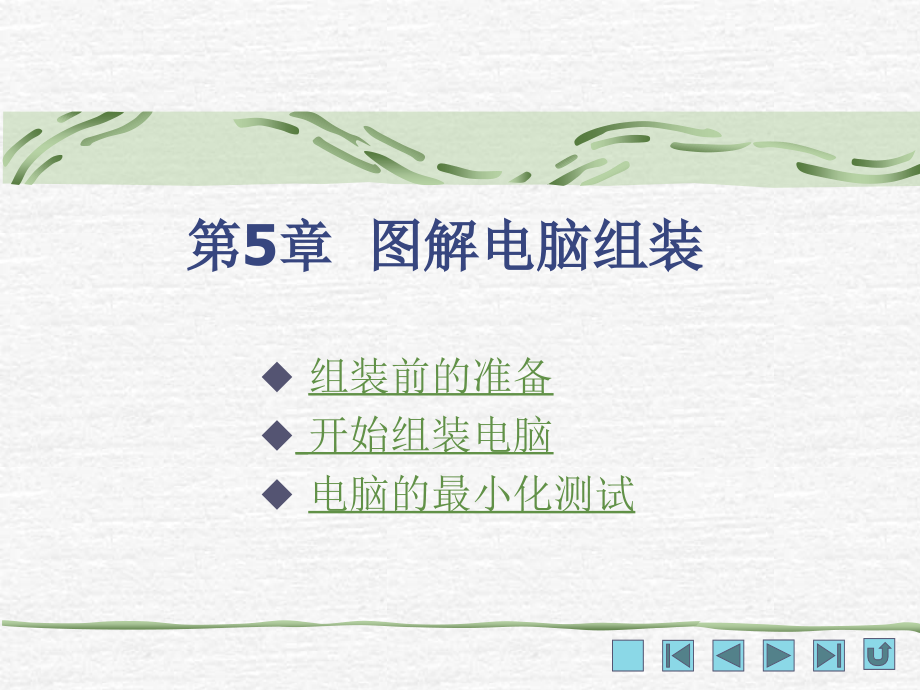

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,5,章 图解电脑组装,组装前的准备,开始组装电脑,电脑的最小化测试,5.1,组装前的准备,5.1.1,准备装机工具,带磁性的十字螺丝刀。这是最主要的工具,镊子。用来夹取螺钉、跳线帽及其他的一些小零碎东西,导热硅脂。用来在,CPU,和散热器之间导热,钳子。可用来拆卸机箱后面的挡板,器皿,。用来盛螺钉等零碎东西,需要准备的电脑基本硬件,机箱,CPU,内存,显卡,电源,散热器,显示器,硬盘,主板,光驱,键盘鼠标,5.1.2,准备配件和螺钉,连接光驱或,PATA,硬盘的数据线,连接,SATA,硬盘的数据线,当机箱挡片与主板外设接口不符时，需要使用主板自带的挡片,5.1.3,装机时的注意事项,防止静电。组装电脑前前，用手触摸一下接地的导电体释放掉身上的静电荷。,防止液体进入计算机内部。,避免粗暴安装。在安装的过程中一定要注意正确的安装方法，不要强行安装，稍微用力不当就可能使引脚折断或变形。对于安装后位置不正的设备不要强行使用螺丝钉固定，因为这样容易使板卡变形。,把所有零件从盒子里拿出来（不过还不要从防静电袋子中拿出来），按照安装顺序排好，看看说明书，有没有特殊的安装需求。,5.2,开始组装电脑,安装,Intel LGA775,架构,CPU,及散热器的具体操作图解如下：,5.2.1,安装,CPU,把,CPU,插座旁的小拉杆向外侧稍稍拉动，然后将其抬起来，向上扳到垂直的位置,将插座上的金属保护盖也向上拉起,仔细观察,CPU,正面，会发现,CPU,正面有个角有一个小金属三角形，在主板插座上有个角也是三角形状（该角处还少了一个针脚），将,CPU,有金色三脚形的那个角对准主板插座上呈三角形的那个角，确定,CPU,的安装方向,确定,CPU,的安装方向后，将,CPU,轻轻放入插座,确定,CPU,已经放好以后，先后将金属保护盖和拉杆压回原处并扣上，使,CPU,牢牢地固定在,CPU,插座上,接着在,CPU,上均匀地涂上散热膏，这有助于将废热由处理器快速传导至下面将要安装的散热风扇上,LGA 775,构架的散热器是通过四个膨胀扣将散热器固定在主板上,安装时，将散热器平稳地摆正在,CPU,上面，确保散热器四个膨胀扣对准,CPU,插座旁边的四个孔位，然后用手指用力按下四个膨胀扣,最后用螺丝起子对准膨胀扣上的一字空位向右旋转大约,45,度，这时散热器便被固定在主板上了,将散热器固定好后还应将其电源线连接到主板上。,CPU,散热器电源的接口通常就在,CPU,插座附近，并标有,cpu,fan,字样,5.2.2,安装内存条,安装内存条的具体操作图解如下：,先扳开内存插槽两侧的卡具,然后，将内存条的豁口对准内存插槽的凸起，对齐内存插槽,使用双手的拇指按压内存条的两侧，当听到清脆的“咔”的一声时，表示内存条已安装好，此时内存插槽的卡具会自动扣住内存条两侧的豁口。,如果是两根相同型号的内存条，可以将它们组成双通道。通常，能够组成双通道的内存插槽颜色不相同，具体可查看主板说明书,5.2.3,安装主板与电源,安装主板就是将主板固定在机箱上，安装主板前，我们先来认识一下机箱的机构，如下图所示。,电源固定架。用来固定电源,主板槽口和档板。可根据情况更换或去掉,5.25,英寸固定架。用来安装光驱等大尺寸设备,3.5,英寸固定架用来安装硬盘和软驱,电源开关、复位按钮、电源指示灯、硬盘指示灯等信号线,底板。用来固定主板,下面图解将主板安装在机箱上的过程。,将机箱提供的主板垫脚螺母拧入机箱主板托架的对应位置。注意安放前先观察一下主板上的螺丝孔位置，以做到一一对应,仔细观察机箱背部的主板挡板，看其提供的孔位是否与主板提供的外部接口对应。如果不对应，需要向里将其推出，然后放上主板提供的挡板,双手平行托住主板，将主板放入机箱中。放入时应先将主板的各种外部接口对准机箱背后的挡板孔位，再对准到机箱主板托架上的垫脚螺母，慢慢放入,放好的主板，可以看到各外部接头正好放入机箱上的主板挡板孔位中,用螺丝刀拧入螺丝，固定好主板,最后效果,安装电源的操作如下图所示。,先将电源带风扇的一面与机箱后面板的电源位置对齐，放入电源,然后用螺丝固定四角即可,5.2.4,安装硬盘和光驱,下面分别介绍,PATA,硬盘和光驱，以及,SATA,硬盘的安装方法。,为避免连接在同一个,IDE,接口上的设备产生冲突，需要为它们设置一个主从，也就是设置跳线。主板上可以连接的,4,个,IDE,设备，通过跳线可调整为如下所列的关系：,Primary Master,：第一（,IDE1,）主设备。,Primary Slave,：第一（,IDE1,）从设备。,Secondary Master,：第二（,IDE2,）主设备。,Secondary Slave,：第二（,IDE2,）从设备,安装传统的,PATA,硬盘和光驱包括,3,个方面的任务，一是设置跳线；二是固定硬盘和光驱；三是连接硬盘或光驱的数据线和电源线。,1,安装,PATA,硬盘和光驱,不同品牌的硬盘设置主从盘的跳线是不同的，但都会在硬盘背面的标签上注明，下图所示为一款希捷酷鱼,IV,硬盘的跳线说明,跳线时，只需用镊子或尖嘴钳将跳线帽取出，然后插在代表主从盘的针脚上便可以了，下图所示为根据标签说明将这款希捷酷鱼,IV,硬盘设置为了主盘,设置好跳线后，便可将硬盘或光驱固定在机箱上。对于硬盘来说，需要将硬盘有保护盖的一侧向上，有接口的一侧向外，插入机箱内的,3.5,英寸硬盘托架上,对于光驱来说，需要拆下机箱前面板上的一个,5.25,英寸挡板，把光驱从前面板推入，并使其前面板与机箱的前面板对齐,用螺钉从机箱两侧分别固定好光驱和硬盘,连接电源线。光驱和硬盘电源线的安装是一样的，其电源插头形状为“,D”,形，硬盘和光驱后面也是“,D”,形接口,方向确定以后，把白色“,D”,形接头插到硬盘或光驱后面的电源插槽上,连接数据线。将,80,芯数据线蓝色的一端插入主板,IDE0,接口。主板上的,IDE,接口有一个防呆设计，插入时，需要将数据线接头有凸起的一侧对准,IDE,接口上有凹口的一侧，垂直插入。如果插不进不要用蛮力，对准好方向再插,另一端插入硬盘的数据线接口。连接光驱的方法同硬盘相同，不过通常是将光驱连接在主板的,IDE1,接口上，使用,40,芯或,80,芯数据线，而硬盘必须使用,80,芯数据线,将,SATA,数据线一端插入主板的,SATA,接口,将,SATA,数据线另一端插入硬盘的数据线接口，然后插入,SATA,电源接头,SATA,硬盘的连接更简单，不需要设置跳线，接口都有防呆设计。连接方法下图所示：,2,安装,SATA,硬盘,5.2.5,安装显卡和其他板卡,安装显卡的操作如下图所示。,仔细观察主板背部接口和需要安装的显卡位置，然后将机箱后面大挡板上相应位置的挡片卸掉或用螺丝刀撬掉。安装其他扩展板卡时，同样需要将相应位置的挡片卸掉,一些机箱在此处有一个防尘设计的挡板，需要用螺丝刀将螺丝拧下，取下该挡板。安装上显卡后再重新装上去,有的显卡插槽上有个卡子，安装显卡前，需要将其扳开,安装显卡时，先将显卡金手指缺口和显卡插槽的突起位置相对应，确定好显卡安装方向，将显卡垂直插入,然后拧上显卡与机箱结合处的螺丝即可,如果还需要安装声卡、网卡等板卡的话，其安装方法完全相同，只是使用不同的插槽就可以了。通常声卡和网卡都安装在,PCI,插槽中,5.2.7,连接机箱信号线,下面以图解方式介绍连接方法,:,这是最基本的机箱信号线，包括机箱电源按钮线（,POWER SW,）、复位线（,RESET SW,）、电源指示灯线（,POWER LED,）、硬盘指示灯线（,HDD LED,）、机箱喇叭线（,SPEAKER,）,1,连接电源按钮等信号线,这是某款主板插接信号线的针脚。插接时，需要参考主板使用手册，例如，右图便是该款主板使用手册中关于信号线插接的说明。参考两图可以看出，主板左下,1,、,2,两个针脚用来插硬盘指示灯线，左上,1,、,3,针脚用来插电源指示灯线，左下,6,、,7,针脚用来插电源按钮线，左下,9,、,10,针脚用来插重启线。左上,7,、,8,、,9,、,10,针脚用来插机箱喇叭线,插入时，对准针脚，垂直插入便可以了,下面以图解方式介绍连接方法：,先参考主板说明书,根据主板说明书提示，将,USB,前置接口线插入主板上的,USB,插孔即可,2,连接,USB,前置接口线,下面以图解方式介绍连接方法：,根据主板说明书提示，将音频线插入主板上的音频前置接口即可,3,连接音频接口线,5.2.7,连接电源线,将主板电源线和,CPU,电源线插在主板电源接口上，并合上机箱。,主板和,CPU,电源插座的一侧都提供了定位块，因此，插入电源插头时必须确保插头的固定装置刚好钩住插座的定位块,5.2.8,检查安装的项目,电脑机箱内部的硬件安装就完成后，为了确保安装无误，应检查如下项目：,检查主板和各驱动器是否固定到位，有没有松动或者固定过紧现象。如果有，应及时调整。,检查,CPU,、,CPU,风扇、内存条和显卡是否正确安装。,检查硬盘、光驱数据线和电源线是否正确连接，并且硬盘和光驱的主从跳线是否正确设置。,检查主板电源线和机箱前面板各种线缆是否都连接上了，连接是否正确和牢固。,把电脑内部这些连线整理一下，束绑在一起，以便于机箱内散热，并且确保数据线和其他零件不会卡到,CPU,或显卡风扇。,将剩余的槽口用挡片封好。,拿起机箱晃一晃，检查机箱内有没有丢下螺钉或其他金属物体。如果有，可以用尖嘴钳把它夹出来或者倒出来。否则，一旦造成短路，问题可就大了。,5.2.9,连接机箱外的硬件,连接鼠标、音箱、网线和打印机信号线等的具体操作如下。,将电源线的一端连接到主机箱上的电源插座中,连接键盘和鼠标。注意需要对准插针与定位块，垂直插入,将显示器的信号电缆连接到显卡插座上，然后将螺钉拧紧。最后将主机、显示器、打印机的电源线连接到电源插座中,5.3,电脑的最小化测试,电脑的最小化测试是指能够使电脑启动起来的最基本配件的测试。这些最基本的配件主要指的是主板、,CPU,、内存、显卡、显示器、键盘和电源等设备。最小化测试常用来检测电脑安装是否正确，以及诊断电脑故障。,安装显卡,安装好,CPU,、内存后，先不要将主板放入机箱，而是安装好显卡，并将显示器的信号电缆连接到显卡的信号线插座中,插上键盘,插上显示器,插好主机电源线、显示器电源线，打开显示器开关，使用螺丝刀、镊子、钥匙等任何金属物品轻轻地接触一下主板上的电源开关位置，打开主机电源。如果开机后电脑能正常自检，说明主板、,CPU,、内存、显卡各部件工作正常，且各项设置也没有问题。否则，如果系统不能正常工作，应仔细查找原因，直至解决问题,
