广东省汕头市澄海中学高中物理 第三章 磁场 几种常见的磁场练习 新人教版选修3-1

【知识概要】
1．磁感线是描述磁场______和_______，磁感线上每一点_______方向是这点_______________的方向，即磁场方向。磁感线越密的地方，磁场___________，越疏的地方，磁场________。磁感线的疏密表示磁场________,磁感线是假想出来，实际不存在。磁感线是_________曲线。
匀强磁场中的磁感应强度处处大小________，方向_________，磁感线是____ _____________。
2．安培定则：通电直导线的磁场：________握住导线，让伸直的拇指所指的方向与_______一致，_________________所指的方向就是磁感线环绕的方向。
3．磁通量表示穿过磁场中某一个面___________的多少，定义式：_____________，单位：_____。
磁感应强度等于____________________。磁通量是_____量。
【课堂例题】
【例1】（ ）关于磁感线，下列说法正确的是：
A．磁感线上某点的切线方向与该点的磁感线强度的方向垂直
B．磁感线的疏密表示磁感应强度的大小
C．匀强磁场的磁感线间隔相等、互相平行
D．磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷
【例2】（ ）通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极)
A．a B．b C．c D．d
【例3】（ ）如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是：
A． a点 B. b点 C. c点 D. d点
【例4】（ ）关于磁通量，下列说法中正确的是：
A．穿过某个平面的磁通量为零，该处磁感应强度一定为零
B．穿过任何一个平面的磁通量越大，该处磁感应强度一定越大
C．该处的磁感应强度越大，穿过平面的磁通量越大。
D．穿过垂直于磁感应强度方向的某个平面的磁感线的数目多少表示穿过该面的磁通量大小。
【例5】如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，求：这时穿过线圈的磁通量，当线圈以ab为轴从图中位置转过60°时，穿过线圈的磁通量为多少。

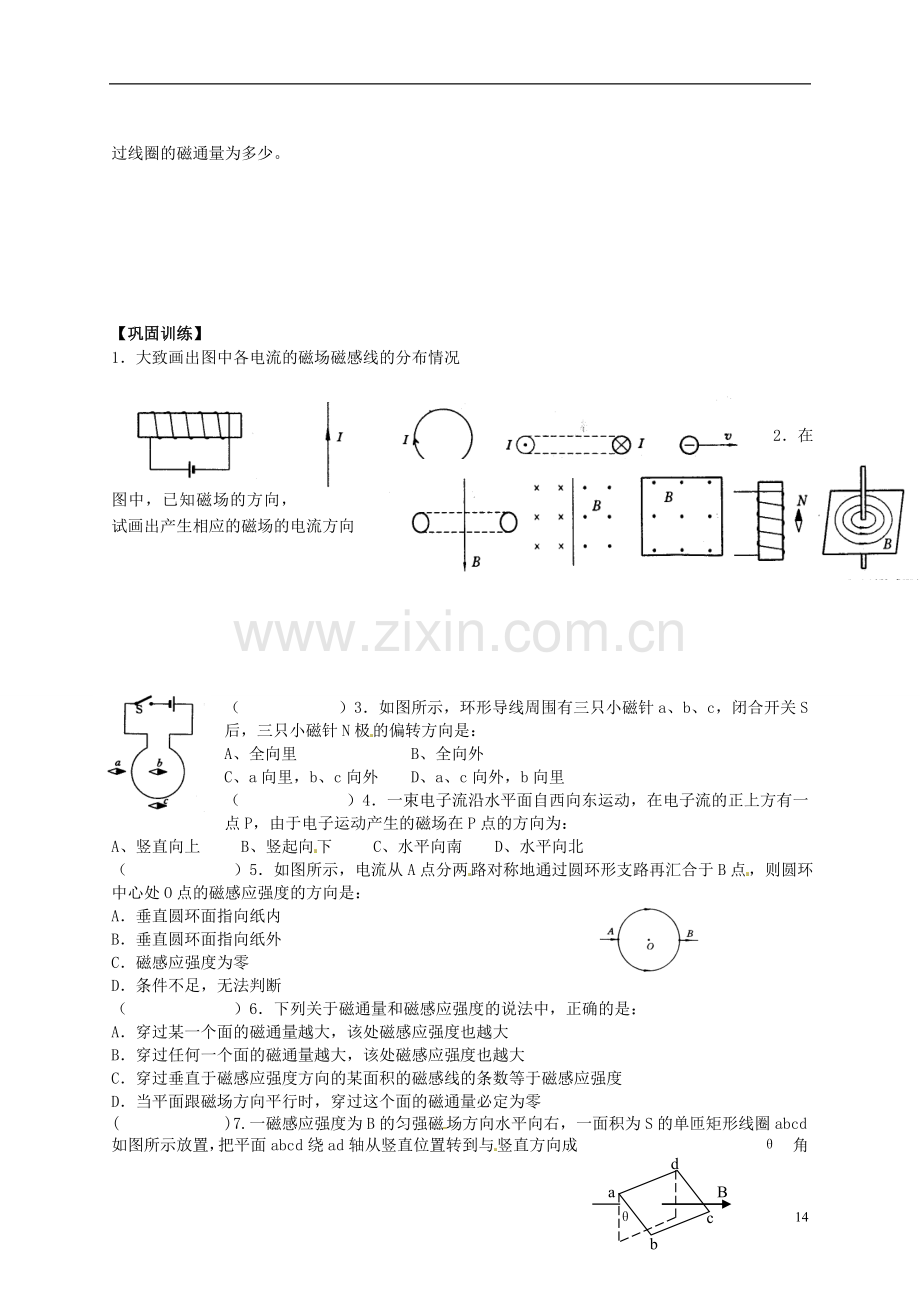

【巩固训练】
1．大致画出图中各电流的磁场磁感线的分布情况

2．在图中，已知磁场的方向，试画出产生相应的磁场的电流方向

（ ）3．如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是：
A、全向里 B、全向外
C、a向里，b、c向外 D、a、c向外，b向里
（ ）4．一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P点的方向为：
A、竖直向上 B、竖起向下 C、水平向南 D、水平向北
（ ）5．如图所示，电流从A点分两路对称地通过圆环形支路再汇合于B点，则圆环中心处O点的磁感应强度的方向是：
A．垂直圆环面指向纸内
B．垂直圆环面指向纸外
C．磁感应强度为零
D．条件不足，无法判断
（ ）6．下列关于磁通量和磁感应强度的说法中，正确的是：
A．穿过某一个面的磁通量越大，该处磁感应强度也越大
B．穿过任何一个面的磁通量越大，该处磁感应强度也越大
C．穿过垂直于磁感应强度方向的某面积的磁感线的条数等于磁感应强度
D．当平面跟磁场方向平行时，穿过这个面的磁通量必定为零
c
b
d
a
θ
B
( )7.一磁感应强度为B的匀强磁场方向水平向右，一面积为S的单匝矩形线圈abcd如图所示放置，把平面abcd绕ad轴从竖直位置转到与竖直方向成θ角时。则穿过线圈平面的磁通量变化量的大小为：
A．0 B．2BS
C．BS（1-cosθ） D．2BSSinθ

( )8.两圆环A、B同心放置且半径RA＞RB，将一条形磁铁置于两环圆心处，且与圆环平面垂直，如图所示，则穿过A、B两圆环的磁通量的大小关系为（
A. φA＞φB B. φA=φB
C. φA＜φB D. 无法确定

（ ）9.如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化分别为和，则：
A、＞ B、=
C、＜ D、不能判断

10．边长为10cm、匝数为10的正方形线圈，垂直于磁感应强度B的方向置于0.2T的匀强磁场中。试求：
（1）图示位置时，穿过线圈的磁通量为多少？
（2）若将线圈以一边为轴转过60°，则穿过线圈的磁通量为多少？
（3）若将线圈以一边为轴转过90°，则穿过线圈的磁通量为多少？
