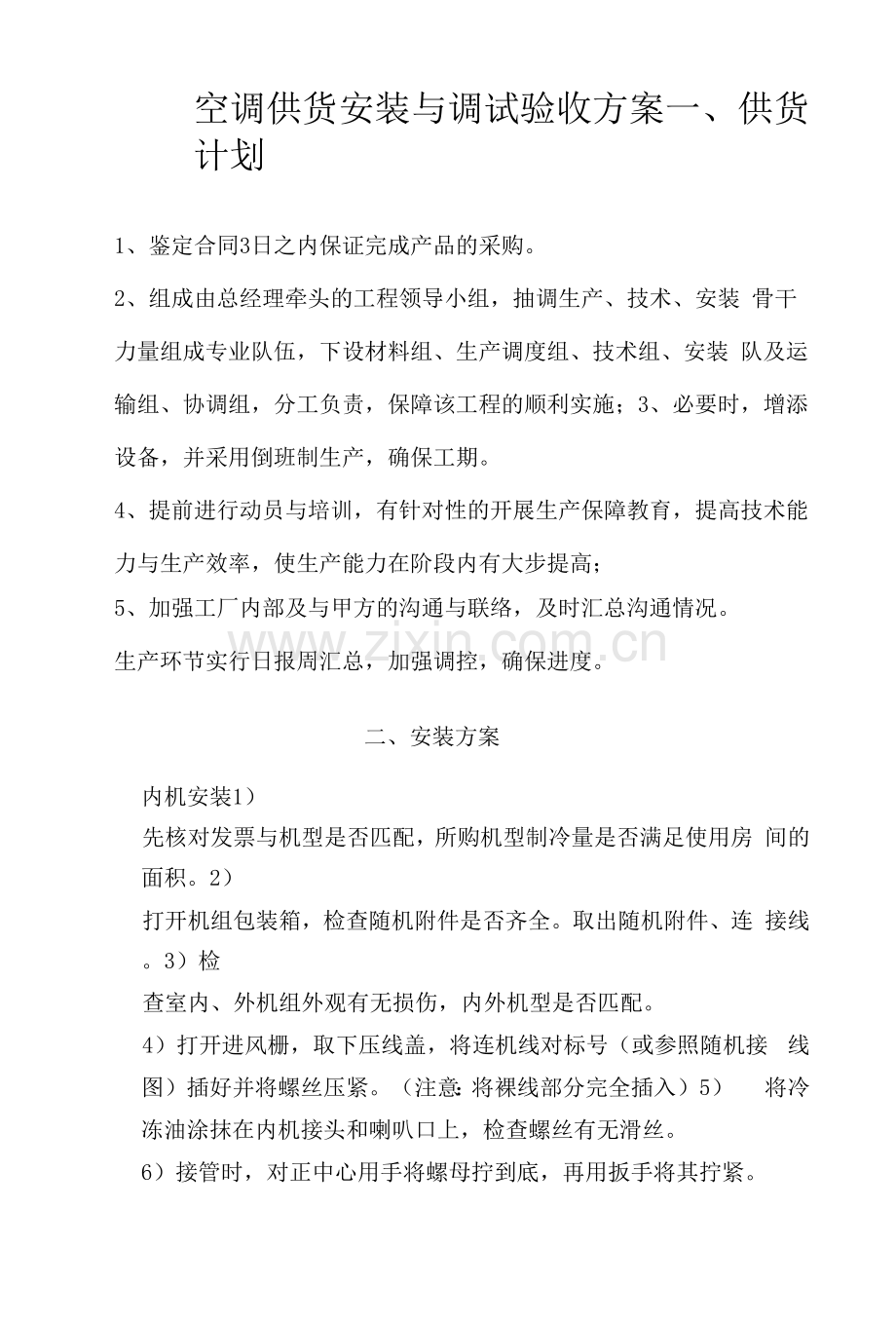

空调供货安装与调试验收方案一、供货计划
1、鉴定合同3日之内保证完成产品的采购。
2、组成由总经理牵头的工程领导小组，抽调生产、技术、安装 骨干力量组成专业队伍，下设材料组、生产调度组、技术组、安装 队及运输组、协调组，分工负责，保障该工程的顺利实施；3、必要时，增添设备，并采用倒班制生产，确保工期。
4、提前进行动员与培训，有针对性的开展生产保障教育，提高技术能力与生产效率，使生产能力在阶段内有大步提高；
5、加强工厂内部及与甲方的沟通与联络，及时汇总沟通情况。
生产环节实行日报周汇总，加强调控，确保进度。
二、安装方案
内机安装1）
先核对发票与机型是否匹配，所购机型制冷量是否满足使用房 间的面积。2）
打开机组包装箱，检查随机附件是否齐全。取出随机附件、连 接线。3）检
查室内、外机组外观有无损伤，内外机型是否匹配。
4）打开进风栅，取下压线盖，将连机线对标号（或参照随机接 线图）插好并将螺丝压紧。（注意：将裸线部分完全插入）5） 将冷冻油涂抹在内机接头和喇叭口上，检查螺丝有无滑丝。
6）接管时，对正中心用手将螺母拧到底，再用扳手将其拧紧。

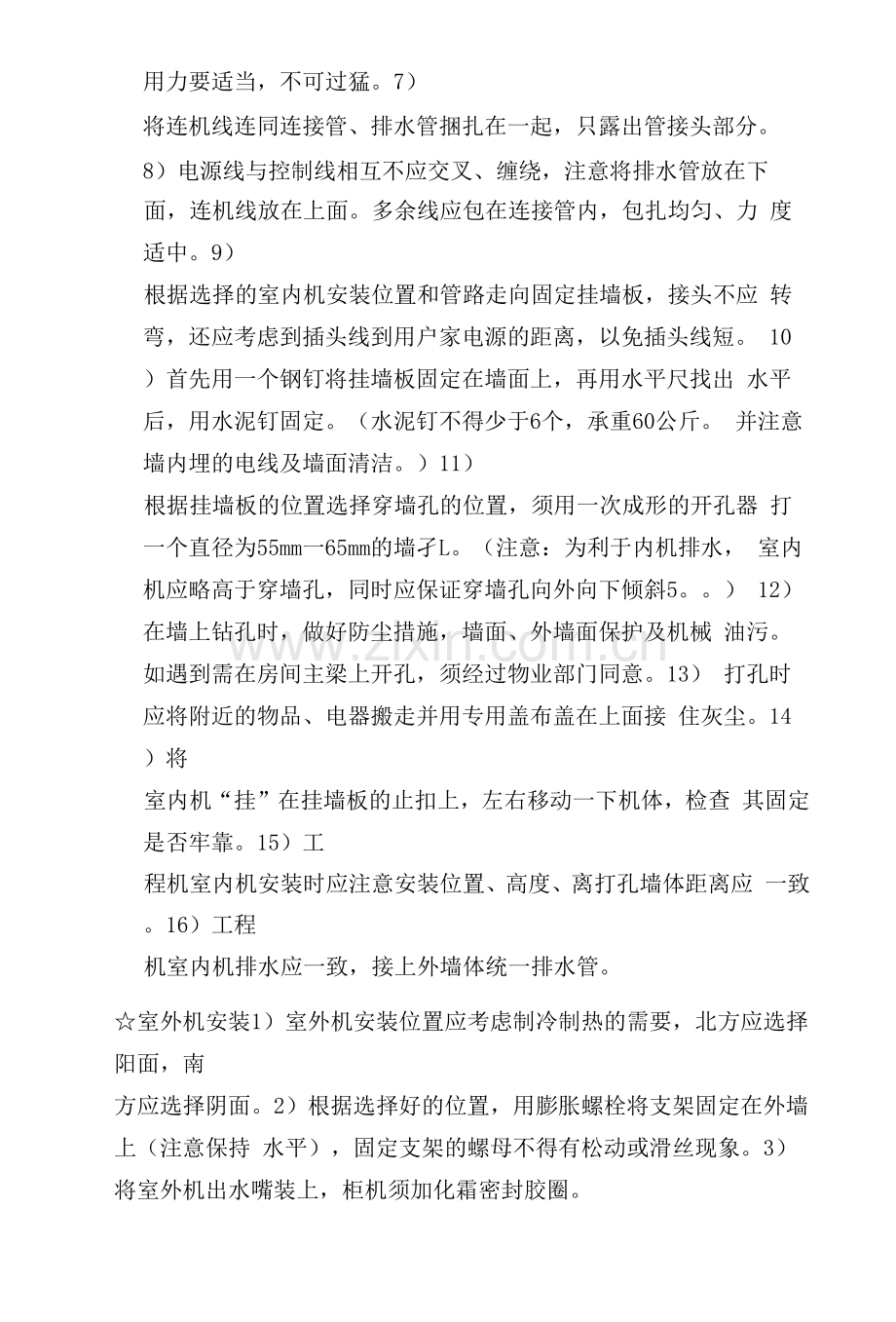

用力要适当，不可过猛。7）
将连机线连同连接管、排水管捆扎在一起，只露出管接头部分。
8）电源线与控制线相互不应交叉、缠绕，注意将排水管放在下
面，连机线放在上面。多余线应包在连接管内，包扎均匀、力 度适中。9）
根据选择的室内机安装位置和管路走向固定挂墙板，接头不应 转弯，还应考虑到插头线到用户家电源的距离，以免插头线短。 10）首先用一个钢钉将挂墙板固定在墙面上，再用水平尺找出 水平后，用水泥钉固定。（水泥钉不得少于6个，承重60公斤。 并注意墙内埋的电线及墙面清洁。）11）
根据挂墙板的位置选择穿墙孔的位置，须用一次成形的开孔器 打一个直径为55mm一65mm的墙孑L。（注意：为利于内机排水， 室内机应略高于穿墙孔，同时应保证穿墙孔向外向下倾斜5。。） 12）在墙上钻孔时，做好防尘措施，墙面、外墙面保护及机械 油污。如遇到需在房间主梁上开孔，须经过物业部门同意。13） 打孔时应将附近的物品、电器搬走并用专用盖布盖在上面接 住灰尘。14）将
室内机“挂”在挂墙板的止扣上，左右移动一下机体，检查 其固定是否牢靠。15）工
程机室内机安装时应注意安装位置、高度、离打孔墙体距离应 一致。16）工程
机室内机排水应一致，接上外墙体统一排水管。
☆室外机安装1）室外机安装位置应考虑制冷制热的需要，北方应选择阳面，南
方应选择阴面。2）根据选择好的位置，用膨胀螺栓将支架固定在外墙上（注意保持 水平），固定支架的螺母不得有松动或滑丝现象。3）
将室外机出水嘴装上，柜机须加化霜密封胶圈。
4）取过扩好嗽叭口的连接管，将冷冻油均匀的涂抹在阀门的接头与喇叭口上。5）
将连接管喇叭口与接头处在同一直线上，用手仔细将螺母拧到底， 再用扳手将其拧紧。6）拆下室外机接线端盖、线夹，将连机线对号入座，将接线端完全插 入后再用螺丝压紧。（注意：连线压紧后，用手拉一下进行确认。）
7）将连机线用线夹固定后，再固定好接线端盖。
8）工程机室外机安装时必须保证横平竖直，以保证整体美观。
9）工程机室外机排水应一致，接上外墙体统一排水管。
10）工程机室外机连接管盘管应美观，统一盘在室外机与墙体空隙。
☆走管包扎和堵墙孔1）整理连接管路，使其横平竖直。（注意：连接管应统一盘在室外
机与墙体空隙处。）2）弯管时的弯曲半径尽可能大一些，以防管子折扁或破裂。
3）将连接管和连机线包扎在一起，包扎应均匀一致、美观，包扎 方向应由室外机向室内机，以防雨水进入管路影响保温。4）室内机管接头处应单独采取保温处理。
5）用和好的石膏或随机带的油灰将内外墙洞堵好，防止雨水和风 进入室内。
☆排空、检漏1）外机管路连接好后进行排空。
2）下室外机气、液阀阀帽及气门蕊阀帽。
3）内六角扳手拧松液阀阀芯90°排气大约B秒后（分体机：8-10 秒；柜机：10-15秒。如加长连接管，应适当加长排空时间，直至 感觉到有凉气排出），关紧液阀，气体由顶针阀蕊排出。4）内六角扳手按逆时针方向将气、液阀全部打开，并将阀上阀帽及 气门蕊阀帽拧紧。5）
海绵块蘸上肥皂水或用检漏仪，检查内外机的各个接口及检修阀, 每处停留不得少于3分钟。检漏后用抹布去泡。注意：夏季应在停 机状态下检漏，冬季应在制热运行中检漏。6）有泄漏的接口应重新进行处理。
7）检漏完毕后，须用抹布将残留肥皂水擦干。
☆试机前检查1）检查线路是否接好，特别注意连接线应对应接线，各压线部分的 裸线是否全部压紧。
2）检查室内外机组安装的是否牢固。
3）检查电源插头是否接插牢靠。
4）用兆欧表对外机壳进行绝缘电阻检查。（注意：对有漏电现象的 机器应立即停机检查，待故障排除后再试机。）☆试机讲解1）
开机后，根据当前室温设定制冷、制热运转。
2）安装人员应向用户详细介绍遥控器的使用方法，包括每一个键 的功能，如何判断遥控器电量不足及更换电池的方法。3）向用户介绍过滤网的拆卸及清洗方法、空气滤清器芯片的更换方 法，并指导用户亲自示范，直到熟练为止。
4指导用户如何用检测进出风温差方法检测空调器是否正常运转。 5试机时间不得小于30分钟。
☆试机检查1）检查室内外机有无明显噪音，机体抖动是否正常，如有噪音或 抖动，应及时按维修工艺调试，修理正常。2）
检查室内机进出风温差，冬季应大于18°C,夏季应大于10°Co
（开机30分钟后）3）检查室内机出水是否顺畅，可用水从室内机蒸发器淋下，检查出 水情况。
☆收尾工作1）空调安装完毕后，应立即将工作现场清理干净，并将移动物品还 原。2）安
装确认凭证由安装工于用户现场填写，所有栏目必须完整填写真实 资料（安装位置需具体到门牌号码或某某单位的某某科室），并由用 户亲自填写用户意见及签名。若属单位购买工程机，内外机条码须一 一对应，用户签名处须由单位经手人签字并加盖该单位公章。用户签 字当日即为安装日期。3）将保修卡填写完整，并在“售后服务信誉卡”上填写好上门服务人员姓名及上门时 间留给用户。4）将随机说明书、保修卡
及主要附件交与用户，并指导用户正确的使用方法，注意事项，日常 维护知识。5）离开用户家时向用户致谢。
三、检验、测试、调试与验收建议书
对此批竞标空调，我公司郑重作出如下保证：
本次投标的所有空调设备均为全新的、未使用过的，且为一流工艺 和最佳材料构成，完全符合设计要求并通过国家3C认证。
本次投标的空调设备符合以下标准：
GB/T7725-2004《房间空气调节器》
GB/4706. 1-2005《家用和类似用途电器的安全通用要求》
GB/4706. 32-2004《家用和类似用途电器的安全热泵空调器和除湿 机的特殊要求》
GB12021. 3-2004《房间空气调节器能效限定值和能源效率等级》
GB4343. 1-2003《电磁兼容家用电器、电动工具和类似器具的要求》
GB17790-1999《房间空调器安装规范》
《家用和类似用途电器的安全使用年限和再生利用通则》
《家用电器安全使用年限细则》
我方负责安装，派遣有经验和能力的安装工人及工程师负责设备的 安装、调试和试运行，直至需方及有关部门验收合格。
我方负责设备调试、运行，运行结果须符合需方技术要求，也应达 到供方所执行的技术规范要求。
验收标准以国家标准及双方合同确定的标准为准。
