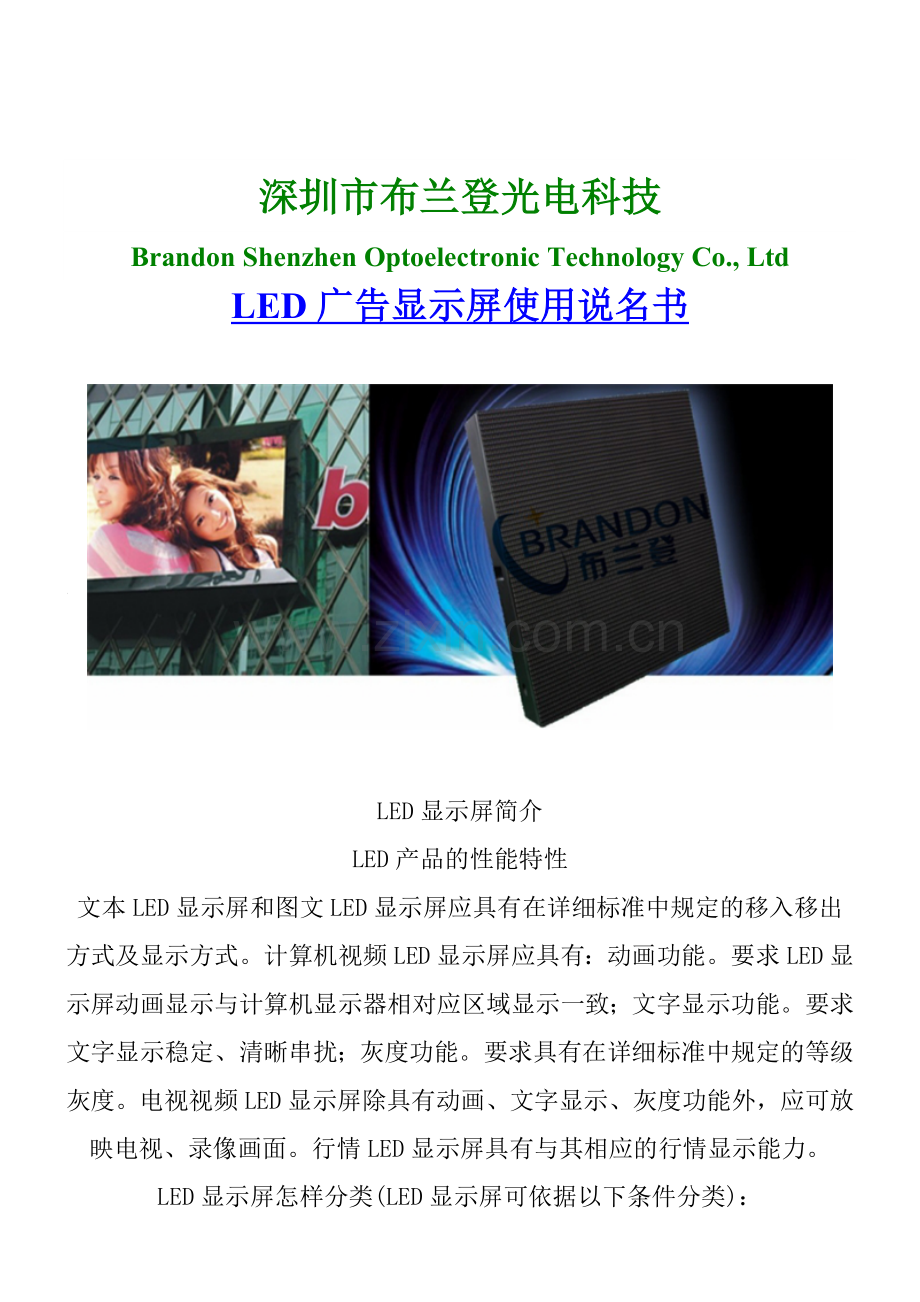

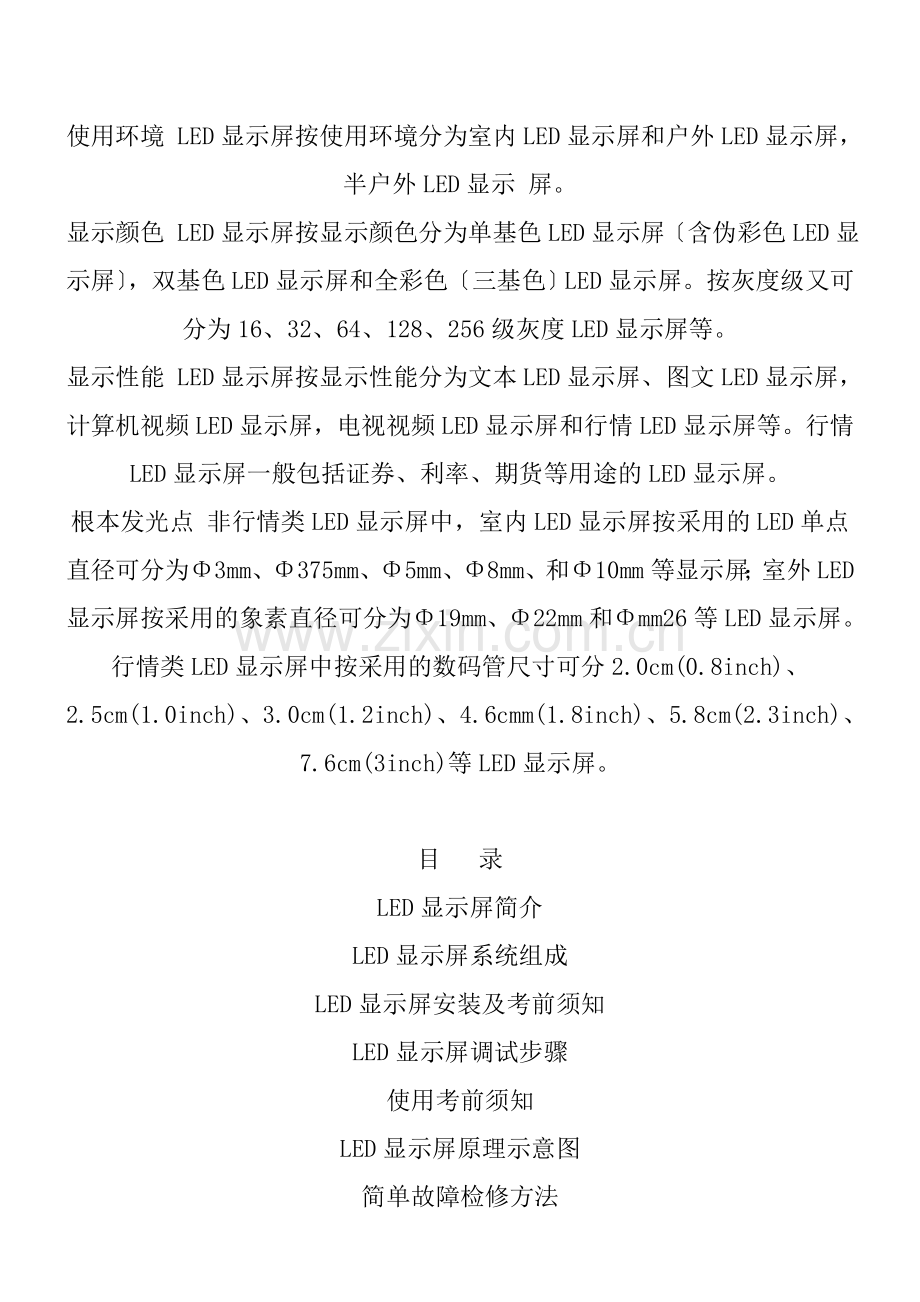

深圳市布兰登光电科技Brandon Shenzhen Optoelectronic Technology Co., LtdLED广告显示屏使用说名书 LED显示屏简介LED产品的性能特性文本LED显示屏和图文LED显示屏应具有在详细标准中规定的移入移出方式及显示方式。计算机视频LED显示屏应具有：动画功能。要求LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。要求文字显示稳定、清晰串扰；灰度功能。要求具有在详细标准中规定的等级灰度。电视视频LED显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。行情LED显示屏具有与其相应的行情显示能力。LED显示屏怎样分类(LED显示屏可依据以下条件分类)：使用环境 LED显示屏按使用环境分为室内LED显示屏和户外LED显示屏，半户外LED显示 屏。显示颜色 LED显示屏按显示颜色分为单基色LED显示屏含伪彩色LED显示屏，双基色LED显示屏和全彩色三基色LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。显示性能 LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。根本发光点 非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为3mm、375mm、5mm、8mm、和10mm等显示屏；室外LED显示屏按采用的象素直径可分为19mm、22mm和mm26等LED显示屏。行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。目 录LED显示屏简介LED显示屏系统组成LED显示屏安装及考前须知LED显示屏调试步骤使用考前须知LED显示屏原理示意图简单故障检修方法售后维修和效劳LED显示屏系统组成一 显示屏组成示意图二 显示屏根本配件构成显示屏单元板模组显示屏箱体开关电源信号连接线安装钢结构及装修边框控制系统供电系统三 LED显示屏控制系统配件组成计算机1台显卡需有DVI数据输出接口1张LED显示屏专用发送卡1张LED显示屏专用接受卡配显示屏LED显示屏专用转接卡配显示屏LED显示屏多功能控制卡客户自选功能用设备LED显示屏亮度控制器客户自选功能用设备LED显示屏五类双绞网线及DVI数据线，串口线视频处理器客户自选功能用设备视频播放设备如：DVD,摄像机，电视接盒等客户可自备音频设备如音箱，功放等客户可自备显示屏安装及考前须知一 显示屏安装方式吊挂式(适合与室内)壁挂户外或者室内镶嵌式户外或者室内立柱式户外广场适用屋顶式屋顶安装或者高速公路适用基座式二 安装考前须知显示屏安装前，需检查安装钢架结构的安装面平整，牢固。显示屏安装需严格按照设计标准进行安装，不能私自改变安装配件的连接方式和原材料。显示屏安装之间需严格按照公差范围及平整度施工。所有电器连接线需连接正确并且检查确认。安装位置需考虑当地的环境变化和实际情况由专业的人员负责设计及施工。室外显示屏需考虑显示屏的防水防尘及防腐蚀，防雷电。安装显示屏安装时需考虑当地的气温，保持显示屏的散热及通风良好。LED显示屏发送卡与计算机接线示意图显示屏调试步骤首先检查好LED显示屏及控制系统的供电及信号线连接是否正确，用万用表或检查电源局部是否有短路，如确定无误，那么通电。启动电脑，设置显卡如下所示：一般由制造商配备设备或者现场安装设备都已经设定完成目前市场常见的ATI显卡芯片组多为：ATI的镭RADENO系列：7000，7500，8000，9000，9100，9200.设置ATI显卡的主要任务是：设置适合的屏幕分辨率。将计算机的分辨率设置为60Hz或者以上。翻开FPD并行通讯口。设置复制模式，完全相同。点击“高级设置，对监视器的刷新频率进行设置，刷新频率设置为60Hz。如下：图：1点击“显示选项，点击FPD使之变成绿色。如下：注意;如果你的显示器分辨率调高了，比方是：1280X800，那麽你必须看一下FPD显示器分辨率是1024768，那么说明这个显卡只支持1024768，这是需要注意的地方。图2点击“覆盖，在出现的窗口中点击：“复制模式选项。按钮后，然后选中：“全部相同。如下：图3图4图5ATI显卡设置PCI-E插槽图6图7图8图9图10设置完成安装LED显示屏播放软件：一般由制造商配备设备或者现场安装设备都已经设定完成显示屏控制调试及文件播放可参考对应公司系统型号的说明书进行调试。使用考前须知静电防护要求：计算及显示屏接地要良好。LED显示屏供电的插座或开关接地要稳固，接地电阻小于4欧姆。测试接地方法：把万用表调到交流1000V档位，红色表笔对火线，黑色对地线，如果测得有220V电压即为接地正常。不可以带电插拔DVI数据线和其它接插件，更不能带电维修。外结构加工时，如需焊接，需对显示屏进行保护处理。发光面保护：在运输时需要对显示屏发光面用防静电珍珠棉保护。运输时不能有雨水或其他液体进入显示屏。在运输时需对显示屏进行标识说明：正面，上面，下面，防正面重物叠压，防淋雨，防腐蚀等标志。使用时显示屏的发光面不能有硬物撞击。开关显示屏注意：开关顺序：开屏： 先开计算机，在开LED显示屏关屏： 先关LED显示屏,在关计算机禁止频繁开关，开关显示屏间隔时间要大于5分钟。发送卡的绿色信号灯闪烁可以开显示屏。尽量减少LED显示屏全亮或者失控的状态下开屏，因为此时系统中的冲击电流最大。软件操作考前须知：需指定专人操作，并对软件设置进行备份和保存。计算机需设置系统密码。计算机重新安装操作系统后需线安装相关驱动程序，显卡驱动程序必须要安装，并且不能为催化剂版本驱动程序。电脑需进行防病毒程序安装，保证LED显示屏控制软件不被病毒干扰及破坏影响显示屏的正常显示。LED显示屏灰度原理示意图常用芯片介绍及解释：74HC245的作用：信号功率放大。针脚定义：缺口处或缺点处为1针脚，逆时针方向数至最后一个，有些没有缺口的芯片，那么从左下角开始数，为1脚，逆时针方向数至最后一个。第1脚DIR，为输入输出端口转换用，DIR=“1高电平时信号由“A端输入“B端输出，DIR=“0低电平时信号由“B端输入“A端输出。第29脚“A信号输入输出端，A1=B1、A8=B8，A1与B1是一组，如果DIR=“1G=“0那么A1输入B1输出，其它类同。如果DIR=“0G=“0那么B1输入A1输出，其它类同。第1118脚“B信号输入输出端，功能与“A端一样，不在描述。第19脚G，使能端，假设该脚为“1A/B端的信号将不导通，只有为“0时A/B端才被启用，该脚也就是起到开关的作用.第10脚GND，电源地。第20脚VCC，电源正极。74HC04的作用：6位反相器。第7脚GND，电源地。第14脚VCC，电源正极。信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。例：A1=“1那么Y1=“0、A1=“0那么Y1=“1，其它组功能一样。注释：在单双色单元板中该芯片只用了一个反位针脚。输入为使能信号74HC138的作用：八位二进制译十进制译码器。第8脚GND，电源地。第16脚VCC，电源正极第13脚A、B、C，二进制输入脚。第46脚片选信号控制，只有在4、5脚为“06脚为“1时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y0Y7输出全为“1。通过控制选通脚来级联，使之扩展到十六位。例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，那么Y0为“0Y1Y7为“1，详情见真值表。74HC595的作用：LED驱动芯片，8位移位锁存器。第8脚GND，电源地。第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。第13脚EN，使能口，当该引脚上为“1时QAQH口全部为“1，为“0时QAQH的输出由输入的数据控制。注释：使能的意思就是使输入的数据能控制输出，在这里就是当该口接收到的信号为低电平时，输出受输入控制。 因此，当该针脚与电源正极相连时，所有的输出全为1.第12脚STB，锁存口，当输入的数据在传入存放器后，只有供给一个锁存信号才能将移入的数据送QAQH口输出。第11脚CLK，时钟口，每一个时钟信号将移入一位数据到存放器。第10脚SCLR，复位口，只要有复位信号，存放器内移入的数据将清空，显示屏不用该脚，一般接VCC。第9脚DOUT，串行数据输出端，将数据传到下一个。第15、17脚，并行输出口也就是驱动输出口，驱动LED。P10单色1/4扫的单元板那么有两条信道，R1,R2.3.75双色1/16扫的单元板那么有四条信道，R1,R2, G1,G2.注释：1/4扫，指的是行驱动管扫描一次，扫了1/4个单元板，1/16扫就是一次扫1/16个单元板的点。4953的作用：行驱动管，功率管。其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0时，7、8、5、6才会输出，否那么输出为高阻状态.TB62726的作用：LED驱动芯片，16位移位锁存器。第1脚GND，电源地。第24脚VCC，电源正极第2脚DATA，串行数据输入第3脚CLK，时钟输入第4脚STB，锁存输入第23脚输出电流调整端，接电阻调整第22脚DOUT，串行数据输出第21脚EN，使能输入其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似显示屏简单故障检修方法故障现象故障原因故障分析处理单元板不亮1、电源坏，更换电源2、更换数据线1、电源坏，更换电源2、更换数据线整屏不亮1、主控制器没有+5v 2、整屏交流电没有3、计算机设置不对1、电源坏，更换电源2、检查供电电路 3、重新设置。某个单元红或绿常亮1、连接这个单元的数据线有问题2、对应的分配板有问题 3、某块单元板故障1、重新插一下数据线，注意方向 2、换一个数据线 3、更换分配板 4、更换单元板通讯不正常1、软件是否设置是否正确2、通讯线是否连通3、MAX323有问题1、重新启动计算机，重新开关显示屏2、重新进行设置。3、用数字表进行测量。 4、换掉这片MAX232。整屏横向隔几行亮，隔几行不亮整屏横向隔几行亮，隔几行不亮把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常1、屏的容量有限，发的信息太多 2、存储器件没有擦除1、重新发送，减去一些不必要的信息 2、重新发送信息对，但字体缺笔划做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致售后效劳与培训售前效劳布兰登将对产品用途和客户要求进行全面的分析，为用户提供最详细、最适宜、性价比最高的设计方案，使客户最方便的选择自己所需要的产品。售后效劳 布兰登承诺，对于我们提供的设备提供 3 年的免费保修、终身维护。 在免费保修期间，一切由于元器件质量原因或生产安装工艺原因引发的故障我们将无条件的免费维修，违反操作规程或国家规定的不可抗拒的外部因素除外。 免保期结束后，布兰登继续提供产品终身维修效劳，效劳费酌情收取。 免费更新显示系统应用软件。 对用户提出的维修和帮助要求给予最快的响应，用户提出维修申请后，2小时响应，模组、电源均留有备用品，操作人员需能自行更换备品，操作人员解决不了问题，保证48小时内派技术人员到现场检修。 需要返厂维修的设备，设备到工厂后，返修期不超过5日。 建立专人专线完善的售后效劳体系培训培训的目的是训练系统操作员。通过训练后便他们能够熟练的操作本系统，并能处理一些根本故障。培训分两个阶段进行，培训人员约2人。我公司对此次LED显示屏工程进行2人/次的免费培训。培训的两个阶段分别为:培训的主要内容包括:计算机根底知识LED显示屏根本工作原理屏幕节目制作及播放软件、监控软件的工作系统的操作程、比赛软件及操作。系统的日常维护与平安考前须知，这项培训安排在模拟系统组建完成后进行。2. 现场培训这项培训着重培训操作员对系统的操作与间题的处理，培训的主要内容包括:系统的软件安装设备在系统中的作用及正确使用方法设备的检查、调整及测试，常用测量仪表和仪器的使用方法设备的接地与防雷显示信息的日常维护简单的软件故障处理简单的硬件故障处理3. 操作人员三会1会自行更换 模组2会自行更换 电源2会自行更换 接收卡完善的生产过程深圳市布兰登光电科技在大屏幕生产制作和工程施工过程中，尤其在全彩色显示屏成功的实施过程中积累了许多产品品质经验，这些经验表达在以下几个方面:完善的质量控制手段系统产品72小时热老化考验科学合理的工程安装方案技术全面经验丰富的工程施工队质量保证体系为了确保显示屏的品牌质量，产品生产过程中采取严格的质量保证措施品质管制QC流程图1布兰登严格控制原材料来源，在集成块、接插件、印制板等元件均选用国内、国外知名企业产品，实行供给商定点制度，并每半年进行一次资格确认。2布兰登根据ISO9001体系制订实施生产管理制度，专业化生产检测设备保证了产品的优良品质。质检环节贯穿整个生产过程，在外协外购、装配工艺、生产管理、调试与老化、包装入库、运输存储等环节均有严格的管理。显示屏在生产基地制造并经72小时老化。3布兰登在生产环节影响产品质量的最主要因素是生产工艺。国内外很多同种产品设计一样，但生产出来的产品质量有天壤之别，其中最主要的原因就是生产工艺问题，因此布兰登在工艺上借鉴了国外先进的工艺并进行了开展、改良，从而保证了产品的质量。LED显示屏系统组成LED电子显示屏系统是一个集计算机技术、网络技术、多媒体视频控制技术和超大规模集成电路技术综合于一体的大型电子信息显示系统，具有多媒体、多途径、可实时传送的高速通信数据及视频信息接口。目前，计算机网络技术的开展使显示信息的制作、处理、存储和传输更加平安、迅速、可靠。它使得电子显示屏不仅可以读取控制计算机本身的信息，而且可以读取企业内部计算机网络Intranet，甚至是远程网络例如：分布在世界各地的分支机构、兄弟单位、上机主管机构、Internet上的信息。用户电子显示屏支持的播出信号 视频播出信号通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入多媒体电子显示屏系统，如开路电视信号、闭路电视信号、卫星电视信号、摄像机视频信号、录像机视频信号、VCD视频信号、DVD视频信号、视频监控信号等。这些视频信号，通过电子显示屏控制计算机及相关的视频设备，可以实现以下功能：1.实时显示视频图像2.接驳开路电视、闭路电视及卫星电视3.实时播放摄录一体机的视频信息，实现现场直播4.实时播放LD影碟、录像机、VCD机、DVD机视频信息5.利用一些必要的辅助设备，可在视频画面上叠加文字信息，实现全景、特写、慢镜头等各种特技效果。 数字播出信号1以控制计算机或网络工作站为处理控制中心，多媒体电子显示屏与终端显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，并可方便随意地选择显示画面的大小。2点阵采用高亮度LED发光管(红、绿、蓝三基色)，256级灰度，颜色变化组合16777216种，色彩丰富逼真，并支持VGA 24位全彩色显示模式。3配备图文信息及三维动画播放软件，可播放高质量的图文信息及三维动画。播放软件显示信息的方式有十多种形式供操作人员选择。4使用专用节目编辑播放软件，可通过键盘、鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。编排存于控制主机或效劳器硬盘的信息，节目播放顺序与时间，实现一体化交替播放，并可相互叠加。5系统设计先进、合理，显示效果稳定，安装维护方便 显示播放软件电子显示屏的显示播放系统可以运行在Windows 95、Windows 98、Windows NT及Windows 2000中文版等操作系统下，同时支持网络操作系统Windows NT或Windows 2000中文版。为了平安，建议配备防病毒软件。LED显示系统应用软件是根据LED显示系统的特殊需求而设计出的。该软件主要完成以下功能：显示数据的加工与处理；与其它网络接口，从中提取数据；产生各种显示效果并控制显示效果的输出，提供人工操作界面；提供多种消息的编辑、排版和剪接等；提供播放节目和播放内容的编排功能；提供对大屏幕显示系统数据库管理与维护的功能；提供对整个系统运行的监视和控制功能。上述所有功能融合于一个集成环境之中，并且系统操作风格符合目前绝大多数用户的习惯。软件的具体功能详见用户使用操作说明书，这里仅介绍其中的几项功能：1视频LED显示屏同计算机显示器逐点对应，播放软件随计算机软硬件的开展而不断更新换代，我公司提供自有版权的LED编辑播放系统以及第三方的编辑播放软件，用户可根据自己喜好任选。对固定内容如网络信息、新闻发布等提供专用接口，可挂接到任何对象的编辑系统上，极大地方便用户使用，几乎可以做到每天只需开关机，内容自动编排发送。2产品提供方LED显示屏编辑播放软件系统中节目制作工具采用了面向对象的技术，把界面制作、节目结构设计及多媒体设备控制有机地结合起来，极大简化了节目系统的制作过程，可以方便高效地制作出功能完善的节目系统。3节目制作工具支持文字、图形、动画、声音、视频等多种多媒体信息，并可以方便地将这些信息集成于应用系统之中，完成应用系统的开发、制作；支持多种多媒体产品，如声卡、CDROM、视频等。4文字信息支持各种颜色和中文Windows98/2000/NT/XP各种字体，支持多种文字特技显示方式。5图形、图像信息支持16色、256色、65536色、24位真彩色。6声音支持Wave、MiDi、CD-ROM声音的播放，播放过程任意控制，支持具有MCI Driver的所有声卡，支持所有具有MCI驱动的多媒体信息播放，如动画、AVI、JPG等。7可以显示真彩色照片和在VGA上播放外部输入视频信号，如录像、VCD、电视接收机信号等等。8可与计算机网络系统联接，进行版面调节等。9全面支持广告信息的播放。
