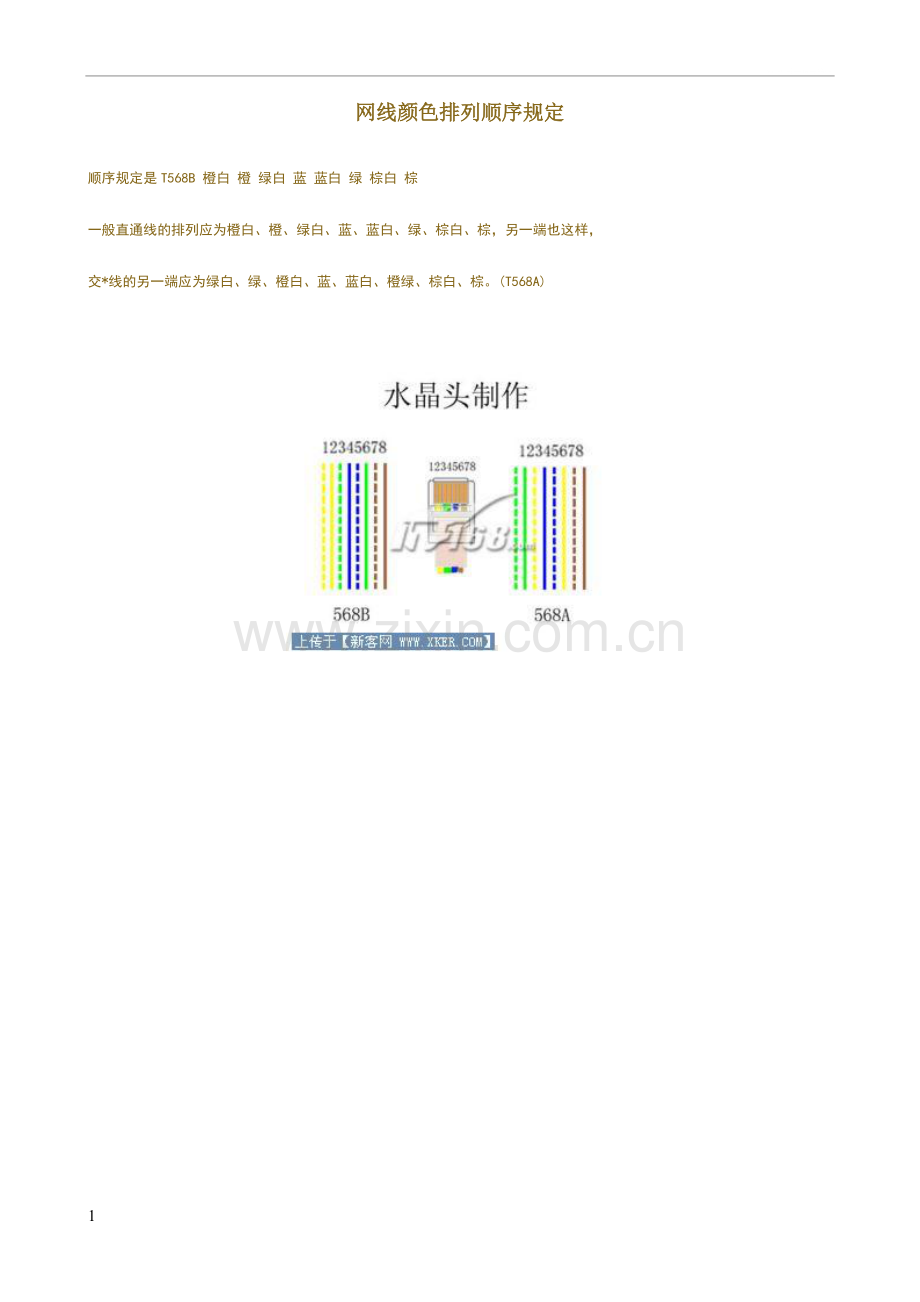

网线颜色排列顺序规定
顺序规定是T568B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
一般直通线的排列应为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，另一端也这样，
交*线的另一端应为绿白、绿、橙白、蓝、蓝白、橙绿、棕白、棕。(T568A)

有两种：
T568A线序
   1      2      3      4     5      6     7      8
绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
T568B线序
    1     2      3      4       5     6     7      8
橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
下面介绍几种连接环境下双绞线的制作方法。未说明的都是普通口。
级连口=UP-LINK

直通线：两头都是568B标准。用于连接：
PC（电脑）—————————— HUB（集线器）
PC（电脑）—————————— SWITCH（交换机）
HUB（集线器）———————— HUB（集线器）的级连口
SWITCH（交换机）—————— HUB（集线器）的级连口
SWITCH（交换机）—————— SWITCH（交换机）级连口
SWITCH（交换机）—————— ROUTER（路由器）

交叉线：一头是568A，另一头是568B。用来连接
PC（电脑）——————————PC（电脑）
HUB（集线器）————————HUB（集线器）
SWITCH（交换机）——————SWITCH（交换机）
ROUTER（路由器）——————ROUTER（路由器）
补充一下,配置网络设备要用反转线
