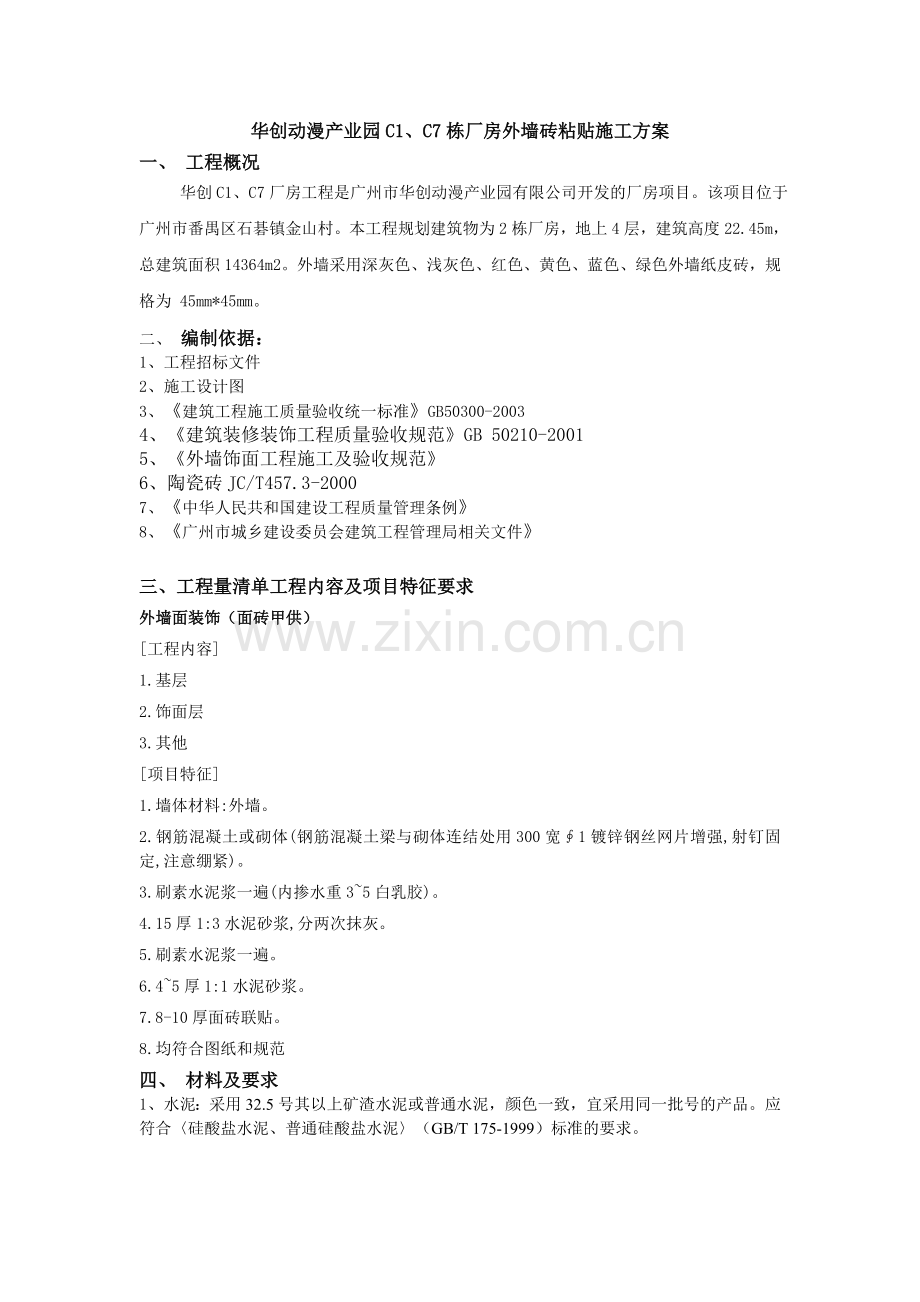

华创动漫产业园C1、C7栋厂房外墙砖粘贴施工方案一、 工程概况 华创C1、C7厂房工程是广州市华创动漫产业园有限公司开发的厂房项目。该项目位于广州市番禺区石碁镇金山村。本工程规划建筑物为2栋厂房，地上4层，建筑高度22.45m，总建筑面积14364m2。外墙采用深灰色、浅灰色、红色、黄色、蓝色、绿色外墙纸皮砖，规格为 45mm*45mm。二、 编制依据：1、工程招标文件2、施工设计图3、建筑工程施工质量验收统一标准GB50300-20034、建筑装修装饰工程质量验收规范GB 50210-2001 5、外墙饰面工程施工及验收规范6、陶瓷砖JC/T457.3-20007、中华人民共和国建设工程质量管理条例8、广州市城乡建设委员会建筑工程管理局相关文件三、工程量清单工程内容及项目特征要求外墙面装饰（面砖甲供）工程内容1.基层2.饰面层3.其他项目特征1.墙体材料:外墙。2.钢筋混凝土或砌体(钢筋混凝土梁与砌体连结处用300宽1镀锌钢丝网片增强,射钉固定,注意绷紧)。3.刷素水泥浆一遍(内掺水重35白乳胶)。4.15厚1:3水泥砂浆,分两次抹灰。5.刷素水泥浆一遍。6.45厚1:1水泥砂浆。7.8-10厚面砖联贴。 8.均符合图纸和规范四、 材料及要求1、水泥：采用32.5号其以上矿渣水泥或普通水泥，颜色一致，宜采用同一批号的产品。应符合硅酸盐水泥、普通硅酸盐水泥（GB/T 175-1999）标准的要求。2、砂：宜采用中砂，平均粒径0.350.5mm的中砂，砂颗粒要求坚硬洁净，不得含有粘土、草根、树叶、碱质及其它有机物等有害物质。砂在使用前应根据使用要求过不同孔径的筛子，筛好备用。3、水：自来水。4、纸皮砖：颜色符合设计要求，规格45mm*45mm，表面应平整、洁净、颜色一致，不得有翘曲、损坏、变色、起碱、污点、砂浆流痕、光泽色损现象五、作业条件1、饰面砖、水泥、砂、粘结材料等按要求进场存放，其中饰面砖、粘结材料应有生产厂家的出厂检验报告和产品合格证，并应对饰面砖几何尺寸、表面质量等指标进行复检。2、外墙抹灰已完成并通过验收。3、外墙施工脚手架必须符合使用要求和安全规定；墙面各种预留洞口、预埋件已处理完毕。六、工艺流程及作业要求排砖分格弹线粘贴饰面砖擦缝清理表面1、排砖1、排砖、弹线：待基层灰六至七成干时即可按图纸要求排砖。在底层砂浆上弹垂直和水平控制线。从顶层开始用特制的大线坠、铁丝吊垂直，然后根据纸皮砖砖的规格、尺寸分层设点做好标记必须保证整砖。横线则以楼层为水平基线交圈控制，竖向线则以外墙柱为基线控制。同时要注意找好突出檐口、窗台及窗上口等饰面的排水坡度，排水坡度采用面砖内向上翘起3-5mm并整齐一致，而且必须是整砖。2、门窗洞口修方正：排砖、弹线后检查门窗洞口，根据垂直线调整门窗洞口左右的宽度，根据垂水平线调整门窗洞口上下的高度。使门窗洞口位置符合设计排版要求。3、选砖：选砖时要求方正、平整、无裂纹、楞角完好，颜色均匀，表面无凹凸和扭翘等毛病。不合格的面砖不用。4、镶贴面砖：纸皮砖底打用107胶搅拌素水泥浆（水泥强度等级不小于32.5）粘结层后，直接将它粘贴在底层灰上。纸皮砖砖间按纸皮砖要求留间隙为5mm。5、揭纸、调缝：贴完纸皮砖的墙面，要一手拿拍板，靠在贴好的墙面上，一手拿锤子对拍板满敲一遍（敲实、敲平），然后将纸皮砖砖上的纸用刷子刷上水，约等2030min便可开始揭纸。揭开纸后检查缝大小是否均匀，如出现歪斜、不正的缝，应顺序拨正贴实，先横后竖、拨正拨直为止。6、擦缝：镶贴完毕自检无不平、不直等现象后，用107胶搅拌水泥浆（水泥强度等级不小于32.5）进行擦缝。用刮板将水泥浆往缝里刮满、刮实、刮严，再用麻丝和擦布将表面擦净。7、表面清理：用10%稀释盐酸进行外墙清洗后用清水冲洗干净。8、养护时间不小于7天，用喷雾器进行喷水养护。七、注意事项（一）、空鼓、脱落1、原因分析（1）由于贴面砖的墙饰面层质量大，使底子灰与基层之间产生较大的剪应力，粘贴层与底子灰之间也有较大的剪应力，如果再加上基层表面偏差较大，基层处理或施工操作不当，各层之间的粘结强度又差，面层即产生空鼓，甚至从建筑物上脱落。（2）砂浆配合比不准，稠度控制不好，砂子中含泥量过大，在同一施工面上，采用不同的配合比砂浆，引起不同的平缩率而开裂、空鼓。（3）饰面层各层长期受大气温度的影响，由表面到基层的温度梯度和热胀冷缩，在各层间也会产生应力，引起空鼓；如果面砖粘贴砂浆不饱满，面砖勾缝不严实，雨水渗透进去后受冻膨胀，更易引起空鼓、脱落。2、防治措施（1）在结构施工时，外墙应尽可能按清水墙标准，做到平整垂直，为饰面施工创造条件。（2）粘贴面砖粘浆要饱满，但使用浆过多，面砖又不易贴平；如果多敲，会造成浆水集中到面砖底部或溢出，收水后形成空鼓，特别在柱子、阳角处贴面砖时更应注意，否则容易产生阳角处不平直和空鼓，导致面砖脱落。 （3）在面砖粘贴过程中，宜做到一次成活，不宜移动，尤其是水泥浆收水后再纠偏挪动，最容易引起空鼓。（4）作好勾缝。勾缝用1：1水泥107胶浆，勾成凹缝，凹进面砖深度约3mm。擦缝时对面砖上的残浆必须及时清除，不留痕迹。（二）、墙面污染1、原因分析 对面砖保管和墙面完活后成品保护不好；施工操作中没有及时消除水泥浆，造成墙面污染。2、防治措施 （1）开始贴面砖起，不得从脚手架上和室内向外倒脏水、垃圾。操作人员应严格做到活完场清。面砖勾缝时应自上而下进行；拆脚手架应注意不要碰坏墙面。 （2）面砖墙面完工后，如受砂浆、水泥浆水等玷污，用清水不容易洗刷干净时，可用10%稀盐酸溶液洗刷，使用盐酸与水泥浆口氢氧化钙发生化学反应，成为极易溶于水、强度其低的氯化钙，被玷污的墙面就比较容易清洗干净。洗刷时，应由上而下，然后用清水洗净，否则饰面容易变黄。（三）、泛白污染1、原因分析 （1）泛白污染的主要成分为碳酸钙，一般镶贴面砖的材料为水泥浆（或掺入少量胶液），水泥浆在水化硬化过程中，反应生成的氢氧化钙以及其他碱性水溶液，从贴缝或面砖析出表面，在空气中的二氧化碳作用下，反应成不溶于水的碳酸钙。另外，在水泥浆硬化后，从贴缝和其他地方浸入雨水，雨水就会溶解砂浆里的水溶成分，并再从面砖或贴缝中析出，当析出物日积月累，逐渐扩大时，即形成非常难看的泛白现象。 （2）有的面砖吸水率高，石灰水要从贴缝处析出，而且会通过面砖孔隙析出表面，变成不溶解物质，出现整个面砖泛白。由于是通过面砖孔隙中析出的泛白，其泛白物质很难除掉（表面除掉后又会析出）。2、防治措施 （1）做好勾缝，改变勾缝材料的性质，如掺加部分骨料，或适量的具有防水性质的聚合物，如金属皂类等。 （2）用液体防水剂处理接缝，使之减小透水性。采用这种方法，虽然防水剂从硬化了的勾缝材料外表面只能渗入2-3mm，但对防止外部雨水浸透的效果很好。（四）、接缝不平直，缝宽不均匀1、原因分析 （1）施工前对纸皮面砖挑选不严格，挂线、贴灰饼、排砖不规矩。 （2）平尺板安装不水平，操作技术水平低。 （3）基层抹灰面不平整。2、防治措施（1）对纸皮面砖的材质挑选，作为一道工序。净色泽不同的纸皮面砖分别堆放，并把翘曲、变形、裂纹、面层有杂质、缺棱掉角、几何尺寸超标等缺陷的面砖挑出。同一类尺寸釉面砖，应用在同一房间或一面墙上，保证接缝均匀。（2）粘贴前做好规矩。用水平尺找平，校核墙面的方正，算好纵横皮数，划出皮数杆，定出水平标准。可先用废纸皮面砖贴灰饼，找出标准，灰饼间距应小于靠尺板长度为宜，阳角处要两面抹直。 （3）根据弹好的水平线，稳好平尺板，作为粘贴第一行纸皮面砖的依据，由下向上逐行粘贴。每贴好一行纸皮面砖，应及时用靠尺板横、竖向靠平靠直，高出处用灰刀木柄轻轻敲平；及时校正横、竖缝平直和均匀，严禁在粘贴砂浆收水后再进行纠偏移动纸皮面砖。八、 质量标准与验收1、主控项目：（1）饰面砖的品种、规格、图案、颜色和性能应符合设计要求。（2）饰面砖粘贴工程的找平、防水、粘结及施工方法应符合设计要求、国家产品标准及施工规范的规定。（3）饰面砖粘贴必须牢固，无空鼓、裂缝。2、一般项目：（1）饰面砖表面应平整、洁净、色泽一致，无裂痕和损缺。（2）阴阳角处搭接方式、非整砖留设位置应合理并符合设计要求。（3）墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。（4）饰面砖接缝应平直、光滑，填嵌应连续，密实；宽度和深度应符合设计要求。（5）有排水要求的部位应做滴水线（槽），滴水线（槽）应顺直，流水坡方向正确。坡度应符合设计要求。（6）外墙饰面砖粘贴的允许偏差和检验方法应符合外墙饰面砖工程施工验收规程（JGJ126-2000）的规定序号项 目允许偏差（mm）检查方法1立面垂直2用2m托线板检查2表面平整2用2m靠尺和楔形塞尺检查3阳角方正2用200mm方尺检查4接缝平直2拉5m线检查，不足5m，拉通线检查5墙裙上口平直26接缝高低05用直尺和楔形塞尺检查7接缝宽度+0.5用尺检查饰面砖粘贴工程检验批质量验收记录表GB502102001 030602 单位（子单位）工程名称市光明花园8号商住楼分部（子分部）工程名称饰面砖子分部工程验收部位六层19-37/A-D轴施工单位市建筑工程公司项目经理施工执行标准名称及编号QB/T030602饰面砖粘贴工程施工工艺标准分包单位分包项目经理施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1饰面砖质量第8.3.2条符合要求2饰面砖粘贴材料第8.3.3条3饰面砖粘贴第8.3.4条4满粘法施工第8.3.5条一般项目1饰面砖表面质量第8.3.6条符合要求2阴阳角及非套砖第8.3.7条3墙面突出物周围第8.3.8条4饰面砖接缝、填嵌、宽深第8.3.9条5滴水线第8.3.10条6允许偏差第8.3.11条施工单位检查评定结果专业工长（施工员）施工班组长符合施工质量验收规范要求项目专业质量检查员： 2003年月日监理（建设）单位验收结论验收合格专业监理工程师：（建设单位项目专业技术负责人）： 2003年月日九、 质量保证资料1、水泥出场合格证、进场复检报告；2、外墙砖出场合格证；3、外墙砖粘贴检验批记录；4、外墙砖抗拔试验报告。十、 施工安全1、进入施工现场，必须戴好安全帽，扣好帽带。2、粘贴外墙砖操作工人上外架作业时必须系好安全带。3、在外架上作业时，不准往下或向抛材料和工具等物件。4、在操作中，应坚守工作岗位，严禁酒后操作。5、禁止穿拖鞋、高跟鞋、裙子、易滑、带钉的鞋上架等操作。6、外脚手架、防护设施、安全标志、警告牌、脚手架边墙件不得擅自拆除，需要拆除必须经过加固后经施工负责人同意。7、不准坐在脚手架防护栏杆上休息和在脚手架上睡觉。8、工具用好后要随时装入工具袋。9、脚手板两端间要扎牢，防止探头板。10、在脚手架上堆放外墙砖不得超过脚手架设计承载力标准。11、从事外墙砖粘贴的人员，必须身体健康，严禁患有高血压、贫血症、严重心脏病、精神症、阗痫病、深度近视眼在500度以上人员，以及经医生检查认 不适合高空作业的人员，不得从事登高作业。12、外架上作业不要用力过猛，防止失去平衡而附落。13、遇有暴雨、浓雾和六级以上的强风应停止作业。14、外墙砖粘贴不允许夜间施工。15、各工人上架操作时必须检查外脚手架的安全性，是否符合操作要求；连接点是否连接牢固；外架脚手板搭设是否符合要求；安全带及配件是否完好；确保施工措施符合安全要求后才能上架施工。施工中应特别注意脚手架上施工荷载的控制，施工单位必须派有专业架子工对外脚手架进行每日巡视，操作工人发现外架问题应立即通知施工班长进行协调整改并加固，不得擅自拆改外架。
