织部工艺设计表
1. 品种： C:20*20 108 58 47"纱卡         编号：      2006-5-19
项目 单位 标准 项目 单位 标准 项目 单位 标准 项目 单位 标准 项目 单位 标准
棉布规格及技术条件 纱线号数 经纱 号数 29.2 络经 机型 　 1332MD 浆桶 分解时间 分 15-20 穿筘 综规格 号*寸 26*12 布机 投梭力 开侧 mm 235
   纬纱 号数 29.2   槽筒速度 转/分 2600   65°C浓度 Be° 0   综框页列 页*列 8    换侧 mm 245
纱线干重 经纱 克/100m 2.691   绕纱速度 米/分 670   酸碱度 PH 7-7.5   每列综丝数 根 631   上机张力 Kg 外(3)+6
   纬纱 克/100m 2.691   筒子干重 Kg 1.6-1.65   熟浆温度 °C 95   边综 页*根 2*18   经位置线 C14~P1*P2 mm 108
捻度 经纱 捻/10CM 70   清纱器 mm QS-16   浆液粘度 秒 18-24   地经穿法 2 3 5 7 2 4 6 8    C28~C29 mm 0
   纬纱 捻/10CM 69   张力圈重量 g 15   分解度 % 40-55    　 0    K23*K27 mm 13*0.3
捻向 经纱 　 z   管顶距S板 mm 60   含固量 % 7-8.5   边经穿法 69 24 46 28    停经架 mm 25
   纬纱 　 z   接头长度 mm 空 浆槽 温度 °C ‘9-13   停经片规格 长*宽*厚 130*11*0.3    后梁 mm 90
纱线单强 经纱 CN/tex 11.4 整经 机型 　 180   粘度 秒 96-98   停经片列数 列 4 整理 验布机速度 米/分 17
   纬纱 CN/tex 11   滚筒转速 转/分 160   酸碱度 PH 7-8.5   每列片数 　 1268   码布机速度 米/分 87
混纺比 经纱 % C100   绕纱速度 米/分 250   分解度 % 65-85   穿法 　 2 2 3 4   折幅 码 1
   纬纱 % C100   整经长度 m 18028   含固量 % 7-8.5   钢筘规格 长*宽 1394*126   折幅加放 mm 6-10
织物组织 　 3/1   每轴根数 轴*根 564 浆纱 机型 　 SGA314   筘号 号 52   棉布回潮 % 8.5
用途 　 出口   　 轴*根 0   并轴数 个 9   筘幅 Cm 123.9   成包长度 内销 码 400
匹长 码 40   每轴纱重 Kg 296.9   绕纱速度 米/分 30   每筘穿地经 根 4    出口 码 640
布幅 Cm 119.4   张力圈重量 地 6.5-8.5   墨印长度 m 40.4   每筘穿边经 根 4 用纱量 每包布净重 内销 Kg 95.5
匹重 Kg 9.6    　 边 10.5   织轴容量 匹 14 布机 机型 　 1511-56    出口 Kg 152.8241 密度 经向 根/10CM 425 配浆成份 淀粉 % 100   每缸轴数 个 32   车速 转/分 170   回丝率 经纱 % 0.59
   纬向 根/10CM 228   DDF % 5   每轴标准重 Kg 84.1    胸梁布幅 cm 118.8-119.5    纬纱 % 1.18 强力 经向 N 910   PVA % 10   机头+机尾 m 0.4+1   落布匹数 匹 2   每匹布原纱重 经纱 Kg 5.91
纬向 N 439   合成胶料 % 0   上浆率 % 10.0±0.5   标准齿轮 齿 32    纬纱 Kg 3.05
缩率 经向 % 9.5    HL-58 % 0   回潮率 % 5.5±0.2   变换齿轮 齿 50   百米用纱量 经纱 Kg 16.642
   纬向 % 3.6    B-1 % 0   伸长率 % 0.8±0.2   开口时间 mm 210    纬纱 Kg 8.506
紧度 经向 % 85.0    聚酯 % 25   　 　 0   投梭时间 mm 222    合计 Kg 25.148
   纬向 % 45.6    抗静电剂 % 0 　
   总紧度 % 91.8    平滑油 % 1
结杂/结 疵点格 % 54/27   二萘酚 % 0.2
总经根数 根 5072   烧碱 % 0.3
边纱根数 根 72   后上蜡 % 0.3

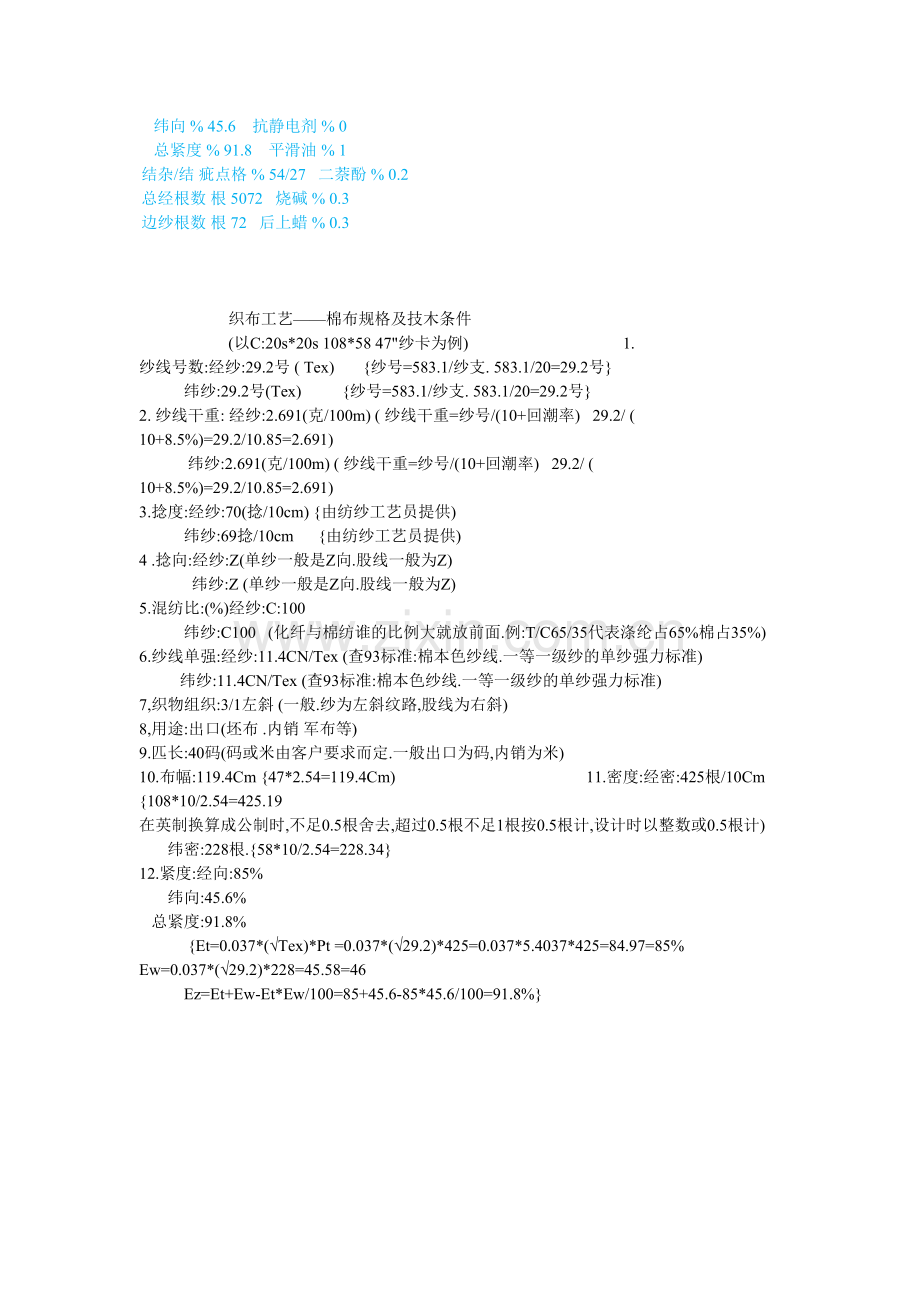

织布工艺——棉布规格及技木条件
(以C:20s*20s 108*58 47"纱卡为例)      1. 纱线号数:经纱:29.2号 ( Tex)       {纱号=583.1/纱支. 583.1/20=29.2号}
       纬纱:29.2号(Tex)          {纱号=583.1/纱支. 583.1/20=29.2号}
2. 纱线干重: 经纱:2.691(克/100m) ( 纱线干重=纱号/(10+回潮率)   29.2/ (       10+8.5%)=29.2/10.85=2.691)
            纬纱:2.691(克/100m) ( 纱线干重=纱号/(10+回潮率)   29.2/ (       10+8.5%)=29.2/10.85=2.691)
3.捻度:经纱:70(捻/10cm) {由纺纱工艺员提供)
           纬纱:69捻/10cm      {由纺纱工艺员提供)
4 .捻向:经纱:Z(单纱一般是Z向.股线一般为Z)
             纬纱:Z (单纱一般是Z向.股线一般为Z)
5.混纺比:(%)经纱:C:100
           纬纱:C100   (化纤与棉纺谁的比例大就放前面.例:T/C65/35代表涤纶占65%棉占35%)
6.纱线单强:经纱:11.4CN/Tex (查93标准:棉本色纱线.一等一级纱的单纱强力标准)
          纬纱:11.4CN/Tex (查93标准:棉本色纱线.一等一级纱的单纱强力标准)
7,织物组织:3/1左斜 (一般.纱为左斜纹路,股线为右斜)
8,用途:出口(坯布 .内销 军布等)
9.匹长:40码(码或米由客户要求而定.一般出口为码,内销为米)
10.布幅:119.4Cm {47*2.54=119.4Cm) 11.密度:经密:425根/10Cm {108*10/2.54=425.19 在英制换算成公制时,不足0.5根舍去,超过0.5根不足1根按0.5根计,设计时以整数或0.5根计)
       纬密:228根.{58*10/2.54=228.34}
12.紧度:经向:85%
       纬向:45.6%
   总紧度:91.8%
            {Et=0.037*(√Tex)*Pt =0.037*(√29.2)*425=0.037*5.4037*425=84.97=85% Ew=0.037*(√29.2)*228=45.58=46
           Ez=Et+Ew-Et*Ew/100=85+45.6-85*45.6/100=91.8%}
13.总经根数:5072根
         边纱根数:2*36根
      {总经根数:根据经纱密度.幅宽.边纱根数计算.小数不计.取整.如穿不尽时.应增添根数穿尽为止.总经根数=经纱密度*标准幅宽/10+边纱根数(1-地组织每筘穿入数/边组织每筘穿入数) 以20*20 108*58 47"纱卡为例:总=425*119.4/10+72(1-4/4)=5074.5 取5072根.另一个公式:总经根数=经密*布幅+(1-地穿入/边穿入) =108*47+(1-4/4)=5076根
       对于边纱根数;布幅在127厘米以下:                                       布幅在127厘米及以上
    12号及以下     13-15号 16-19.5号 20号及以上    12号及以下 12号以上
    平纹:    64根        48       32       24           64            48
    府绸.哔叽.斜纹    无边纱    无边沙   无    无         无            无
    华达呢,卡其  64      48       48     48        64      48
    直贡        80      80        80        64           80            64
     横贡       72       72       64        64           --              --
  注:1.对于斜纹边纱可以加48根(另添的平纹边装置:采用重平组织边用)
     2.对于所有品种,原则上用上述规加边纱,但可以变通.看布机断不断边.边 出不荷叶边.染厂边子出不出问题等.加与不加.加多加少.都可以变动.一般加边布外观较整齐.客户易接受.
14.棉布强力:经向:910N/5*20Cm      {Pt=11.4*1.15*29.2*425*1.15*9.8/2*1000=916.78取910}
           纬向:450N/5*20Cm {Pw=11.4*29.2*1.15*228*1.05*9.8/2*1000=449     取450}
          {棉布强力:是用5厘米宽*20厘米长的布条在强力杌上拉断裂为止的强力值.棉布强力设计公式=D*K*Tex*B*N*9.8/2*1000
                式中D为单纱强力(CN/Tex ) K为强力利用糸数.是按织物类型及紧度来计.一般取值:0.98-1.30之间 .B是由品质指标换算单纱断裂长度的系数.这里取1.05-1.15 .N是公制经纬密度.9.8是1公斤换算成牛顿.一般经,纬向强力不低于-8.0%.}    修约原则:100N-800N用5的倍数,800N以上用10倍数修证取整.}
15.缩率:经向:9.5%     {经缩=(浆纱墨印长度-成布长度)/浆纱墨印长度.本例:墨印长度40.4米 .成布40码.故经向缩率=(40.4--40*0.9144)/40.4=0.0946=9.5%.一般:试织时选一个相似品种的经率.确定墨印长度.通过试织下来厂的布再来正式经缩是多少.
        纬向:3.6%    {纬缩=(筘幅-布幅)/筘幅 本例:筘幅=123.9Cm 布幅119.4Cm叮纬缩=(123.9-119.4)/123.9=3.63% 工艺设计,先按相似经密堤筘号.试织后确定纬缩多少.再按确定后纬缩计算筘号.组织生产)
           织物种类                 经缩率%                 纬缩率%
             粗平布                    9-14%                     5.5-8.5%
             中平布                    7.5-10                     6-9%  细平布                     6-10                        4-8
             府绸                       9-14                        1.5-4
             哗叽                       6-7                         5-8
             卡其.华达呢              9-12                        2-4
          苴贡                       4-9                         3-5

           麻纱                       2-4                         6-7

16.结杂/结 疵点格 : 54/27{根据织物纱号及织物总紧度选择.查GB406--93标准选择即可 .具体见棉本色布GB/T406-93 第2页表2.   超过范围降等}
