三级控制网.doc

根据测量过程将控制点分为一级、二级、三级控制点：首级控制由甲方提供控制点及坐标为一级控制点，因施工需要进行加密的控制点为二级控制点，引测至单体楼栋的控制点为三级控制点。
一、平面控制网的布设

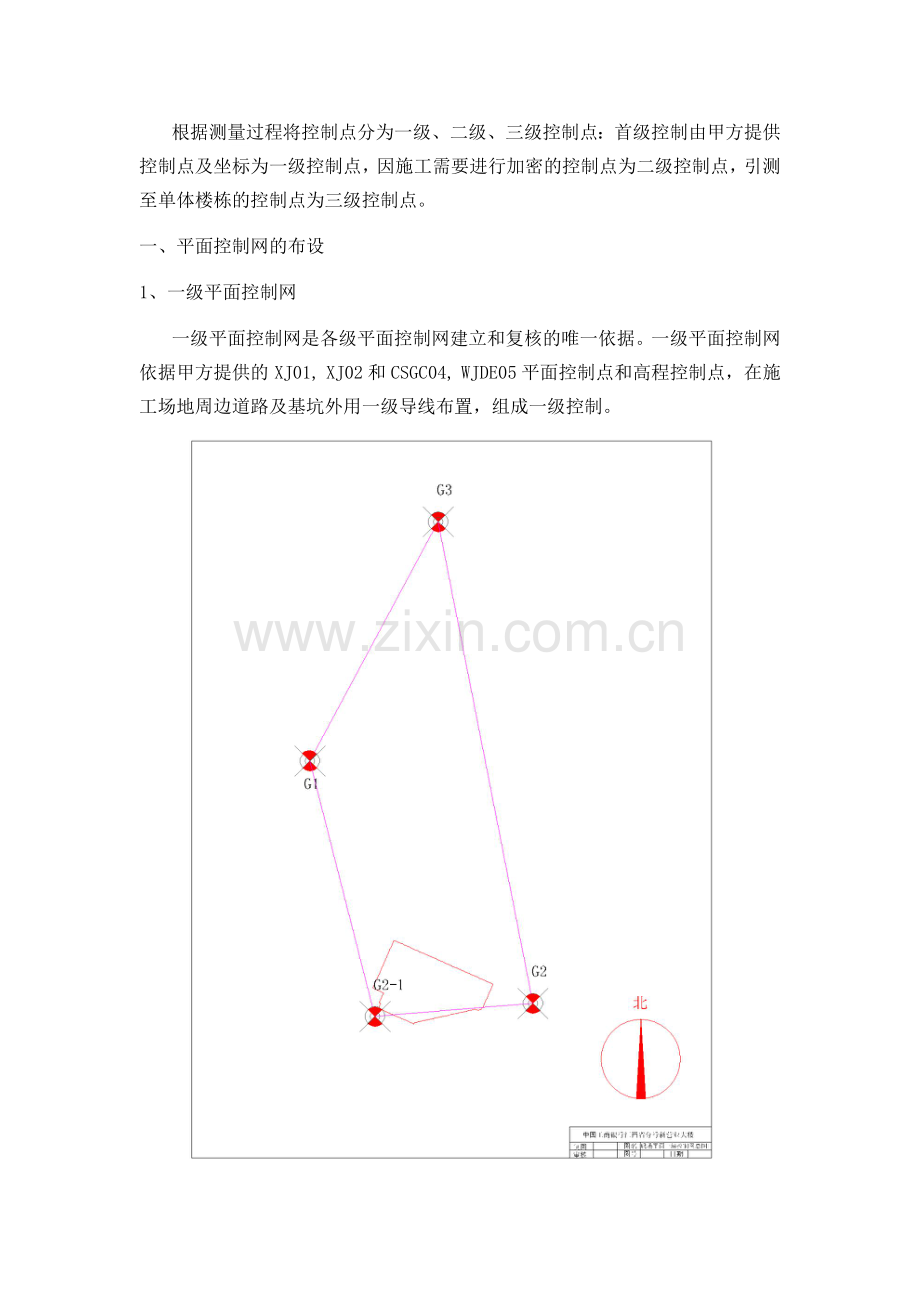

1、一级平面控制网
一级平面控制网是各级平面控制网建立和复核的唯一依据。一级平面控制网依据甲方提供的 XJ01, XJ02和CSGC04, WJDE05平面控制点和高程控制点，在施工场地周边道路及基坑外用一级导线布置，组成一级控制。

一级控制网坐标点数据
桩点编号
X坐标（m）
Y坐标（m）
Z高程（m）
备 注
G1
33730.941
55057.16
20.600
甲方提供
G2
33953.918
57814.500

甲方提供
G3
33859.308
55296.578
19.742
甲方提供
G2-1
33796.048
54801.456
22.555
首级导线加密点
2、二级平面控制网
利用一级控制网在基坑周边视野开阔处设置控制点作为二级平面控制点，以此定位所有楼栋的施工。

二级控制网坐标点数据
点号
X坐标（m）
Y坐标（m）
Z高程（m）
备注
ZT01
33792.061
54886.655

首级导线加密点
3、三级平面控制网
以二级控制点为基准，测量人员使用全站仪以极坐标法测设本工程定位控制网。本工程主轴线控制网见下图。

五、内业资料
1、工程测量控制点交桩记录表
2、工程定位测量：包括建筑物位置线、现场标准水准点、（包括标准轴线桩、平面示意图）等。
3、基槽验线：包括轴线、轮廓线、断面尺寸、高程、坡度等。
4、楼层放线记录：包括各层墙柱轴线、边线、门窗洞口位置线。楼层0.5m或1m水平控制线，轴线竖向投测控制线等。
5、变形观测记录：按规范和设计要求设置观测点，定期进行观测并作记录和绘制观测点布置图（一般由甲方委托的测量单位提供）。
