北区微波站围栏更新

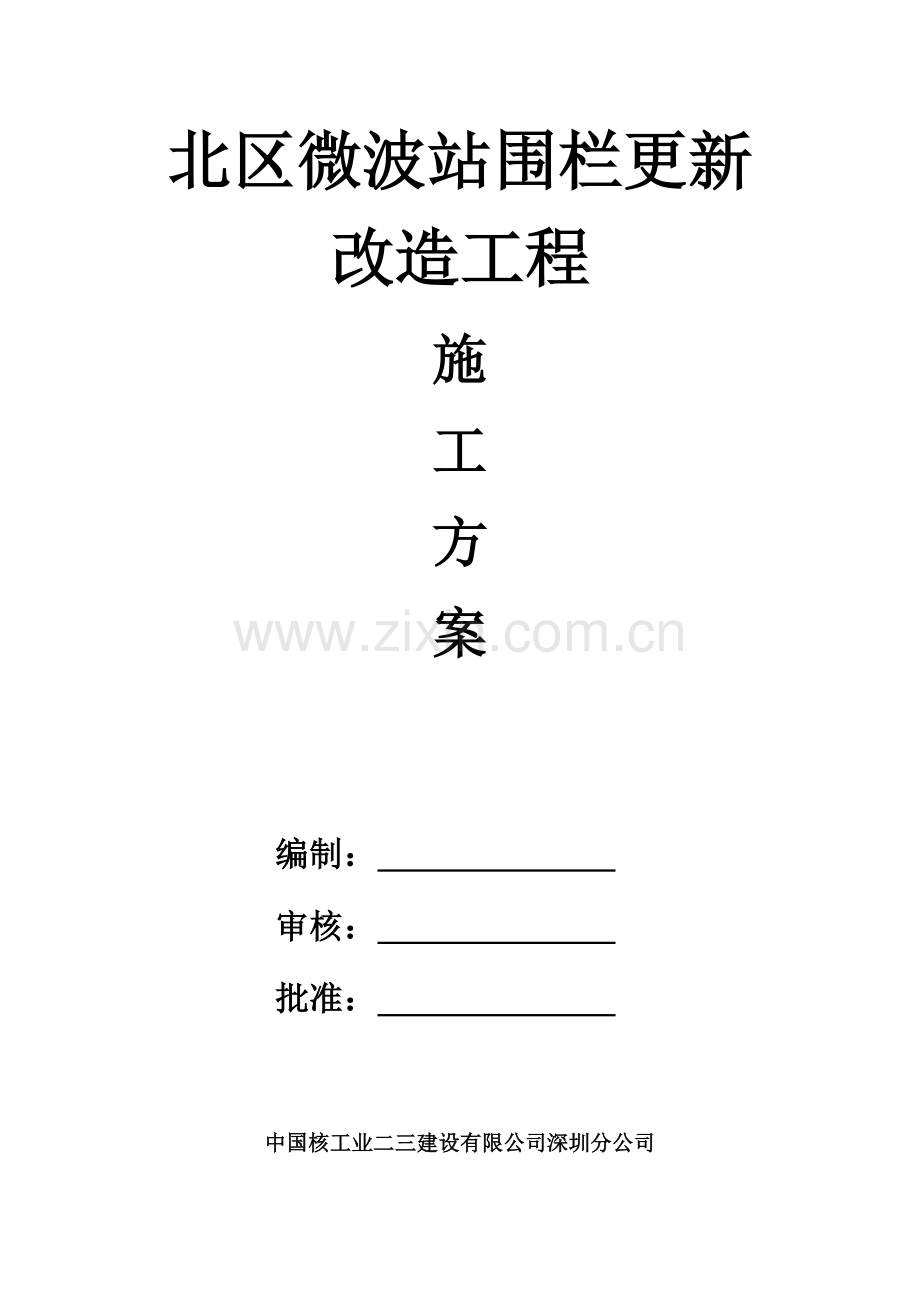

北区微波站围栏更新改造工程
施
工
方
案
编制:
审核:
批准:
中国核工业二三建设有限公司深圳分公司目录

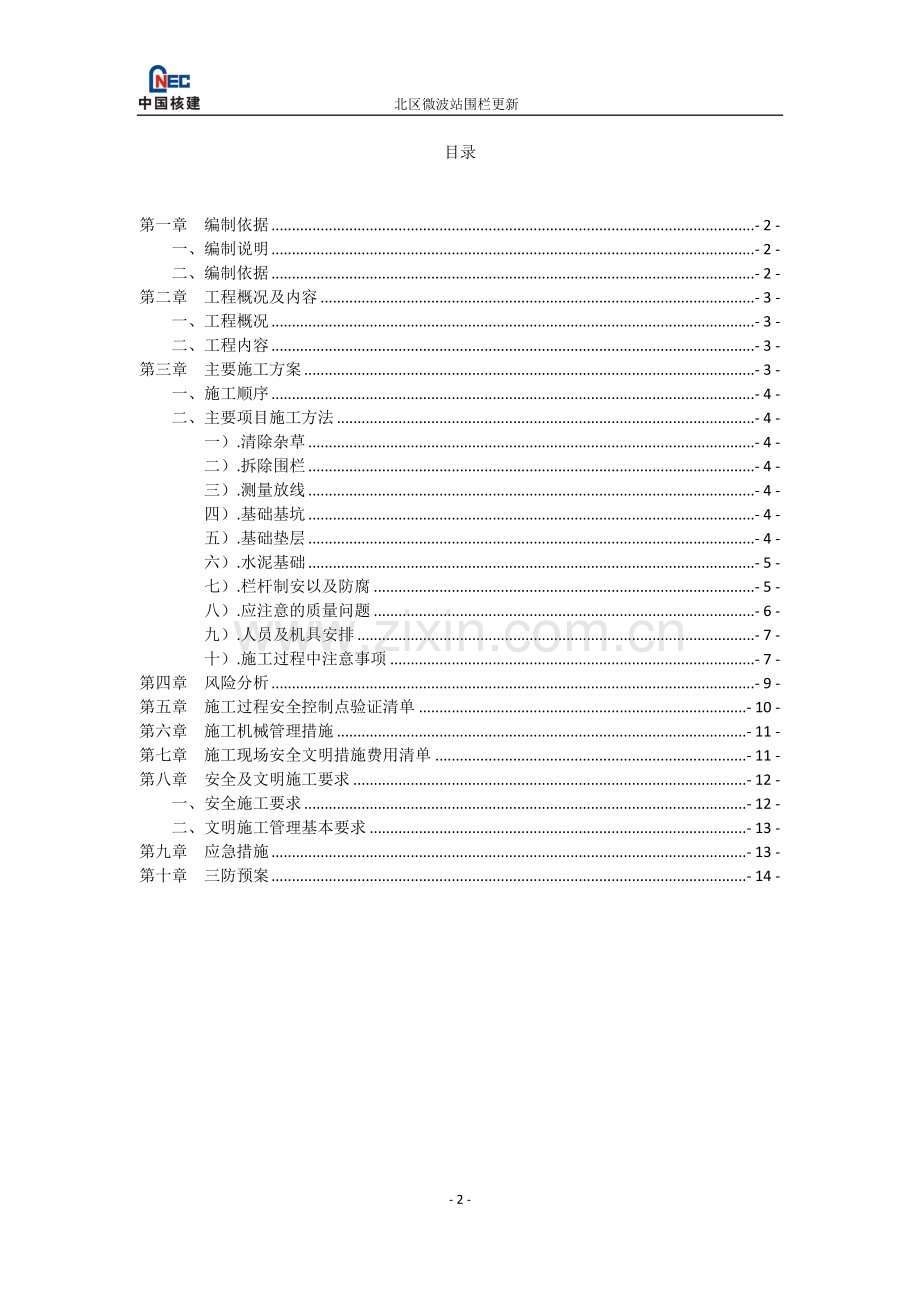

第一章 编制依据 - 2 -
一、编制说明 - 2 -
二、编制依据 - 2 -
第二章 工程概况及内容 - 3 -
一、工程概况 - 3 -
二、工程内容 - 3 -
第三章 主要施工方案 - 3 -
一、施工顺序 - 4 -
二、主要项目施工方法 - 4 -
一).清除杂草 - 4 -
二).拆除围栏 - 4 -
三).测量放线 - 4 -
四).基础基坑 - 4 -
五).基础垫层 - 4 -
六).水泥基础 - 5 -
七).栏杆制安以及防腐 - 5 -
八).应注意的质量问题 - 6 -
九).人员及机具安排 - 7 -
十).施工过程中注意事项 - 7 -
第四章 风险分析 - 9 -
第五章 施工过程安全控制点验证清单 - 10 -
第六章 施工机械管理措施 - 11 -
第七章 施工现场安全文明措施费用清单 - 11 -
第八章 安全及文明施工要求 - 12 -
一、安全施工要求 - 12 -
二、文明施工管理基本要求 - 13 -
第九章 应急措施 - 13 -
第十章 三防预案 - 14 -
第一章 编制依据
一、编制说明
本施工方案作为北区微波站围栏更新项目指导施工的指导性文件,在编制过程中我们对施工总体部署、项目管理机构设置、劳动力安排、施工进度计划控制、机械设备及周转材料配备、主要分部分项及子分项工程的施工方法、工种质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本的措施等诸多因素进行了考虑,以突出施工组织设计的科学性、可行性。
即将作为本工程承包商的中国核工业二三建设有限公司深圳分公司,我们一定全力以赴,做好施工前期准备和施工现场的规划布置。我们一定发挥我公司管理优势,建立完善的管理组织机构,严格落实责任制,实施项目工程管理,通过对劳动力、设备、材料、资金、技术、方法等优化处理,实现工期、质量及社会信誉的预期目标效果。
二、编制依据
在本施工组织设计的编制过程中,我们主要以以下几项作为依据:
(一)、本工程招标文件、技术规范书。
(二)、本工程现场踏勘资料。
(三)、本工程现有相关勘察、设计文件。
(四)、现行国家以及省、市有关技术规范、规程、标准和制度,法律、法规。
一)、《建筑工程施工质量验收统一标准》(GB50300-2013)
二)、《建筑装饰装修工程施工质量验收规范》(GB50210-2006)
三)、《混凝土结构工程施工质量验收规范》(GB50204-2002)
(五)、广东省及深圳市有关文件和规定。
(六)、本工程特点、施工现场条件。
(七)、公司人员机构、技术力量、机械设备配制情况
(八)、公司以往施工经验
(九)、公司ISO9002质量保证体系及有关的管理制度。
第二章 工程概况及内容
一、工程概况
北区微波站位于大亚湾核电基地岭澳大道北面、新行政仓库东南侧,从新建北区变电站项目部前一条小山路可上到微波站。
北区微波站围栏年久失修加上受到气候环境因素影响围栏已经严重锈蚀,部分围栏已经被杂草掩埋,留有隐患以及对环境不雅观,因此应业主要求对该区域围栏进行整治更新。
二、工程内容
清除周围部分杂草,拆除原有围栏,围栏总长172米,按业主要求的围栏规格重新制作安装。
第三章 主要施工方案
一、施工顺序
清除杂草→拆除原有围栏→测量放线→挖基础基坑→垫层→水泥基础→安装栏杆→栏杆防腐
二、主要项目施工方法
一).清除杂草
部分围栏掩埋在杂草中,对需要拆除围栏的部分清除杂草,保留足够的作业面。
二).拆除围栏
清除杂草后对旧围栏进行拆除。原有围栏为钢制实心围栏,考虑围栏总长过长,因此使用切割机对围栏进行分段拆除,从微波站保安岗亭入门右手边开始逐段拆除。
三).测量放线
原有围栏采用的是条形基础,重新安装的围栏采用独立基础,为方便施工选择在原有条形基础上对每个独立基础基坑进行定位,弹线。
四).基础基坑
经业主单位负责人认可后用人工进行开挖,手推车将石屑运出定点集中存放,基底挖到设计标高后,如有需要应及时组织隐蔽工程验收, 并用砼垫层对基底进行封底,防止基底暴晒和泡水。
五).基础垫层
基础垫层采用C15混凝土,现场搅拌,等待基底验收合格后方可在基底上进行垫层作业,垫层厚100mm。
六).水泥基础
栏杆基础采用C25商品混凝土,基础尺寸300*300*500mm,露出地面0.05m。立柱采用Q235A方通,规格50*50*3,高1.50米,柱间距2米,在拐角处加设立柱,立柱埋深0.35m,浇筑时要保证位置准确并安装牢固。 砼护脚采用C25商品混凝土,尺寸为250*500*250mm。
模板用胶合板支设,安装时保证其位置准确,支撑牢固。在浇筑时不涨模,不漏浆。使用前必须刷好脱模剂或一层薄底机油,拆除后模板必须清理干净。
七).栏杆制安以及防腐
7.1、工艺流程
施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光→刷漆。
7.2、主要施工方法:
1) 施工前应根据施工图纸,精确计算出各种杆件的长度。
2) 按照各种杆件的长度准确进行下料,其构件下料长度允许偏差为1mm。
3) 选择合适的焊接工艺,焊条直径,焊接电流,焊接速度等,通过焊接工艺试验验证。
4) 脱脂去污处理:焊前检查坡口、组装间隙是否符合要求,定位焊是否牢固,焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗,必要时可用角磨机进行打磨,磨出金属表面后再进行焊接。
5) 焊接时应选用较细的不锈钢焊条(焊丝)和较小的焊接电流。焊接时构件之间的焊点应牢固,焊缝应饱满,焊缝金属表面的焊波应均匀,不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷,焊接区不得有飞溅物。
6) 杆件焊接组装完成后,对于无明显凹痕或凸出较大焊珠的焊缝,可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨,磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。
7) 刷底漆:
A .底漆漆使用聚氨酯防锈漆
B.刷第一层底漆时涂刷方向应该一致,接槎整齐。
C. 刷漆时应采用勤沾、短刷的原则,防止刷子带漆太多而流坠。
D.待第一遍刷完后,应保持一定的时间间隙,防止第一遍未干就上第二遍,这样会使漆液流坠发皱,质量下降。
E.待第一遍干燥后,再刷第二遍,第二遍涂刷方向应与第一遍涂刷方向垂直,这样会使漆膜厚度均匀一致。
F.底漆涂装后起码需4~8h后才能达到表干、表干前不应涂装面漆。
8) 面漆涂装:
1、涂料采用聚氨酯面漆。面漆的调制应选择颜色完全一致的面漆,兑制的稀料应合适,面漆使用前应充分搅拌,保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠,不显刷纹。配好的涂料应该涂料说明书规定的时间内用完。
2、面漆在使用过程中应不断搅和,涂刷的方法和方向与上述工艺相同。
9) 涂层检查与验收:
1、表面涂装施工时和施工后,应对涂装过的工件进行保护,防止飞扬尘土和其它杂物。
2、涂装后的处理检查,应该是涂层颜色一致,色泽鲜明光亮,不起皱皮,不起疙瘩。
3、涂装漆膜厚度应超过150um,用触点式漆膜测厚仪测定漆膜厚度,漆膜测厚仪一般测定3点厚度,取其平均值。
八).应注意的质量问题
1、基础基坑及时封底避免曝晒以及泡水;
2、模板安装要求位置准确支撑牢固;
3、水泥基础浇筑后及时养护,养护方法符合规范并且时间不低于规范要求;
4、方通所用材料质量达到设计要求;
5、方通栏杆制安过程中应注意杆件是否损坏变形;
6、油漆材料的品种及性能应符合规范要求;
7、栏杆安装完毕后要求整齐、美观。
九).人员及机具安排
1、进场人员名单
序号
联系人员
工种
电话
安全资格证编号
1
夏连华
施工员
15919735541
NO.000124
2
陈鹏
安全员
13418805189
NO.000023
3
马大合
普工
NO.000855
4
周仁明
普工
NO.000951
5
韩国军
油漆工
NO.003037
6
韩代兵
电工
NO.002191
2、进场机具清单
设备、工具名称
性能
数量
备注
沙铲
良好
4
切割机
良好
4
手推车
良好
2
锯子
良好
1
手锤
良好
1
灰刀
良好
2
电焊机
良好
2
其他小工具
十).施工过程中注意事项
(1)因施工现场位处半山腰,作业时需注意现场环境脚下踩空或打滑,作业时应穿防滑劳保鞋;
(2)施工现场杂草丛生严禁烟火,施工现场需要配备消防设施;
(3)施工垃圾要集中堆放,严禁将垃圾随意堆放或抛撒;
(4) 拆除的围栏以及清理的杂草要集中堆放及时清理,有大风天气时要绑扎好;
(5)切割机作业时所产生的火花容易导致火灾,因此要求切割作业区域备有清水,打湿周围区域的杂草,或把杂草清理干净,管理人员需要全程监管。
- 18 -
第四章 风险分析
作业项目
危险点
防范类型
预控措施
电具使用
未经检查即使用
非持证电工操作电源接驳
触电
电源接驳必须由持证电工操作
所有用电机具必须经过检验合格后方可入场施工
切割机
未经检查即使用
使用过程不按规范操作
切割过程中产生的火花
触电
割伤
火灾
必须经过检验合格后方可入场施工
使用过程中禁止随意掷于地上或使转动的砂轮向上暴露
及时更换砂轮
现场配备灭火器材以及清理出足够的作业面
个人劳保
没有按要求穿戴劳保用品
摔倒、砸伤
班前会要求管理人员检查作业人员个人劳保用品
不合格的要及时整改
第五章 施工过程安全控制点验证清单
控制项
控制点要求
检查手段
检查结果
存在问题
解决措施
是
否
班前会
1、作业管理人员均已参加开工会并签字确认;
2、所有作业人员均已参加班前会并签字确认;
3、风险分析完整、防范措施正确有效。
检查核对、抽查人员
作业过程
4、施工人员是否存在违规、违章作业行为
巡查
5、安全防护措施是否存在不安全状态
巡查
6、是否有未参与班前会人员入场作业
巡查
7、配电设施状态、临时用电状态
巡查
8、安全标志
巡查
9、现场材料、工器具、垃圾堆放是否符合要求
巡查
10、工器具状态
巡查
11、其它:
巡查
下班检查
12、堆场、料场整洁有序
检查
13、下班确认现场所有电源断开上锁、人员全部离场
检查
14、恢复现场围栏、封闭现场、避免无关人员进入
检查
签字确认:
现场负责人: 安全员: 项目经理:
第六章 施工机械管理措施
手持电动工具的管理措施
1)、I类手持电动工具必须有保护接零。
2)、使用I类手持电动工具必须按照规定正确佩带绝缘用品。
3)、不得随意接长电源线或更换插头。
4)、使用完毕后,在操作人员离开时必须及时的切断电源。
5)、使用前操作人员必须负责检查工具的完好情况;有损坏的必须及时更换。
非指定操作人员不得擅自使用工具。
第七章 施工现场安全文明措施费用清单
序号
安全措施项目内容
单位
数量
单价(元)
合价(元)
1
安全帽
顶
20
30
600
2
安全带
条
10
800
8000
3
安全鞋
双
20
50
1000
4
安全文明宣传教育费
项
1
300
300
5
安全培训
项
1
200
200
6
宣传栏、标语等
项
1
300
300
7
施工用电保护
项
1
500
500
8
施工机械安全防护
项
1
500
500
9
消防设施
项
6
300
1800
10
医疗卫生措施(含防暑、抗寒)
项
5
200
1000
11
应急救援措施
项
4
200
800
12
环境保护措施
项
3
300
900
13
防噪音、防污染
项
2
200
400
合 计
¥:16700
合计大写
¥: 壹萬陆仟柒佰圆
第八章 安全及文明施工要求
一、安全施工要求
1、加强对全体施工人员进行安全教育,强化安全意识,先培训后上岗,所有上岗人员必须取得“第三责任区安全资格”证,否则禁止上岗。
2、所有入场人员配齐个人劳动保护用品,进入施工工作现场必须穿戴工作服、安全帽、安全鞋。
3、施工现场显眼位置应张贴“施工安全许可证”,施工区域内做好安全警示标志。
4、进入施工现场工作前必须召开班前会。班前会时间一般控制在15分钟内,班组长或现场安全员必须根据当班生产、工作情况,提前考虑工作中应注意的事项并做好班前会记录。
5、制定机具设备安全操作规程、施工操作规程,机具设备必须具有公司自检合格证方可使用,在施工使用期间应建立设备安全检查表,以确保机具设备的使用安全,避免各种原因造成人身伤害和财产损失。
6、制定安全检查制度及安全文明工地评比活动,对于不安全隐患要限期整改并跟踪调查,坚决制止违章作业和“野蛮”施工,实行严格的安全奖罚制度。
7、加强施工现场的用电用水管理,不允许私拉电线,如要动火作业必须办理许可证,否则禁止施工。
8、做到综合治理的落实,杜绝劣迹人员进入施工现场。
9、登高梯子作业时必须严格按照电站安全管理规范,作业时设专人监护,禁止单人独自进行作业。
10、施工材料运输禁止人货电梯混乘,应由专门的上下走道进行输送。运输时必须轻拿轻放,以免对环境造成影响。
11、作业现场必须保持整洁,禁止乱扔垃圾、随地吐痰;不得随意遮盖、堵塞排水管道;禁止在工作现场吃零食、吸烟;工作结束后必须清理现场,恢复原状。
二、文明施工管理基本要求
1、严格执行深圳市及核电站有关文明施工的各项规定,并结合现场实际情况制定。建立灵活多样的宣传教育工作制度,提高管理人员及各施工班组文明施工的意识和自觉性,定期对现场文明施工情况进行检查评比,找出不足,重点改进。
2、做好施工现场围护区域,严格按标准布置,不得随意改变。所有材料及垃圾不得超出区域堆放,材料、垃圾运输不得对厂区道路造成污染。
3、现场设置吸烟点,员工禁止在吸烟点以外任何区域吸烟。
4、施工人员在指定区域施工及休息,不得在其它地点逗留和喧哗。
第九章 应急措施
1、人员伤害事故应急措施:
若发生人员受伤害事故,在场人员应采取如下急救措施:
如伤者行动未因事故受到的限制,且伤较非常轻微,身体无明显不适,能站立并行走,在场人员应将伤员转移至安全区域,再设法消除或控制现场的险情,防止事故蔓延扩大,然后找车护送伤者到医院做进一步的检查。
如伤者行动受到限制,身体被挤、压、卡、夹住无法脱开,在场人员应立即将伤者从事故现场转移至安全区域,防止伤者受到二次伤害,然后根据伤者的伤势,采取相应的急救措施。
如伤者伤口出血不止的症状,在场人员应立即用现场配备的急救药品为伤者止血(一般采用指压止血法、加压包扎法、止血带止血法等),并及时用车将伤者送医院治疗。
2、触电事故应急措施:
① 对于触电者的急救应分秒必争。发生呼吸、心跳停止的病人,病情都非常危重,这时应一面进行抢救,一面紧急联系专业救护机构,就近送病人去医院进一步治疗;在转送病人去医院途中,抢救工作不能中断。
②伤者神志清醒,呼吸心跳均自主,应让伤者就地平卧,严密观察,暂时不要站立或走动,防止继发休克或心衰。
③伤者丧失意识时要立即叫救护车,并尝试唤醒伤者。呼吸停止,心搏存在者,就地平卧解松衣扣,通畅气道,立即口对口人工呼吸。心搏停止,呼吸存在者,应立即作胸外心脏按压。
第十章 三防预案
(一) 定义
三防:是指防雷、防暴雨、防(抗)台风。
台风:中心风力达12级或以上的强热带风暴。
风球:风力的指示标志。
1号风球:热带气旋800km范围内。
3号风球:持续风速每小时41~62km,阵风可能超过每小时110km。
8号风球:已达或将达到每小时63~117km之烈风或暴风,而阵风可能超过每小时180公里。
9号风球:烈风或暴风。
10号风球:风速已达或将达飓风程度,即持续风速每小时118km或以上,而阵风可能超过每小时229km。
(二)永久性安排
施工现场保持清洁有序;
工程材料、半成品和施工周转材料堆放整齐,废料分类收集且及时处理;
施工现场和生产区的排水沟应保持畅通无阻;
交通道路应保持畅通、场地整洁;
员工的生活和居住房屋、现场办公楼、生产临建具有防台风功能。
施工现场的电气控制箱在密封情况下保持良好状态,且防水、防雷击。
(三) 准备工作
成立“三防”领导小组,定期组织专项检查,消除“三防”隐患。
编制“三防”应急预案,组织预案演练。并根据现场施工情况变化或人员变更,及时修订,维持其有效性。
根据三防应急预案要求准备足够抢险物资,特别是防洪抗台物资,以备急用;
防台、抗台领导小组在台风期间派专人值班,监收台风、暴雨预报情况;
交通工具充足、完好,并具有快速疏散人员的能力;
一旦收到台风、暴雨信息,应及时在生活、施工区公布或以电话、MIS上传阅方式通知各部门、施工队,并按照“三防”预案采取相应的措施。
综合管理部负责每天天气预报的收听,及时掌握地方气象动态。遇有灾害性气象时及时启应急预案,开展应急救援和防灾抗灾工作。
(四) 防雷击、触电措施
在三防工作小组的统一领导下,项目部供电维护队在生产临建前对建筑物、现场设施等制定统一的防雷措施,并负责防雷装置的安装、维护和管理。
本工程防雷保护可分为三个阶段,前期临建阶段、施工阶段和退场阶段。在前期临建阶段,根据制定的防雷措施,在建筑物的建设、大型机械的组合时,同时进行接地体、引下线及接闪器的安装。在施工阶段,根据避雷装置位置需变动、新的设施在避雷装置保护范围外等情况,采取相应的避雷防护措施。在退场阶段,合理安排避雷装置的拆除时间和顺序,必要时通过设立新的避雷装置保证各类设施的退场。
工程中采取避雷针和避雷带相结合的方式,避雷接地装置与电气设备等接地装置共用,供电采用TN-S系统,单独敷设PE线,在总配箱、线路末端及中间50m左右位置处,设重复接地。对生产临建建筑物和施工现场设施进行防雷保护,用16mm钢筋作为接地体,从屋顶一直沿墙引至地面,接地电阻值小于4Ω。现场及加工车间通过在平臂吊、灯塔上设立避雷针,对龙门架、双笼电梯、钢脚手架等金属结构及其周边设施进行防护 。对生产临建用房、办公楼等建筑物,采用避雷带作为接闪器,利用钢结构自身或单独敷设引下线对建筑物进行防雷保护。
(五) 暴雨措施
本标工程地处海边,台风、暴雨等突发性灾害天气较多,施工中综合管理部及时了解天气情况,对台风、暴雨及突发性天气的情况,做好天气预报。
物资部贮备必须的防台风防汛物项,以备急用;安全保证部加强台风、汛期的安全保卫工作和值班巡逻。
对施工现场施工机械、消防设施加强检查维护,落实防风措施,避免发生事故。
当工作地点的风力达到五级时,起重机不得进行受风面大的起吊作业;当风力达到六级及以上时,不得进行起吊作业,并将起重机锚定牢固。
施工区临建设施、生活区的门窗在台风前要进行检查,消除隐患。遇到大风天气及时关好门窗,以免玻璃破碎误伤人。
现场的临建设施、用电设备、机械设备、仓库要落实防范措施,加强巡视保证安全。
台风、汛期过后,应对临建设施、脚手架、机电设备、电源线路等进行检查并及时修理加固,有危险的要采取排险处理。
经常对施工现场临建设施及高架机械进行修善和加固,经受较大台风后,要及时检查、整修、加固。
为有效防止台风对生产临建的危害,对生产临建的设计时应侧重考虑防台要求。生产临建以平顶房或屋面坡度小于15°为主,工具房均为集装箱,大型设备仓库均采用钢结构框架加彩钢板维护的形式。
台风季节,平臂吊必须随时拉好缆风绳,施工材料、成品及半成品不允许散放,特别是在屋面或未封闭的平台上,防止吹落。
所有施工用模板覆盖保护,并捆绑牢固
台风到来前,所有生产临建迎风面的门、窗均用脚手管做支撑、脚手板防护。
(六) “三防”的应急行动
一号风球时的行动
当业主“三防”主管部门通知挂1号风球时,项目部所属各部门、施工队都必须采取相应行动,进入抗台、排洪戒备状态。即采取下列措施:
检查所有门、窗、百页窗等是否关严,门、窗的大玻璃要用胶带纸贴好;
清理户外一切松散物品,台风期仍存放在户外的设备、物品、机械等固定牢;
保证所有屋顶、地面、地下排水系统畅通、无阻塞;
检查应急设备(如水泵、水带等)随时可用;
检查供电线路、配电箱、开关盒等良好可用,具有一定的防雨抗台能力;
检查材料仓库的抗台、排洪措施是否完备;
设施的安全是否有效、实用。
户外精密仪器、设备能够移至室内的要移至室内,不能移至室内的要加固,具有防雨、防雷、防台、防洪措施;
检查通讯线路、仪器、设备是否可用,尤其是防台、抗洪专用电话、传真、对讲机等,所有设备要处于常开状态;
检查可能滑坡的区域,及时搬迁可能受影响的建筑、设备;
检查受台风袭击易遭受破坏的工程是否已采取了防御措施;
应停止易受台风影响的工作,修改工作计划(如浇砼等);
物料等要统一存放,用揽风绳固定;
二号风球时的行动
综合管理部负责安排72小时内人员的交通,随时提供抢险用车,保证台风期间的食物储备;
安排所有车辆停放在指定场所,一些危险场所禁止停车(如距边坡10m的范围内、取土场等处),同时车门窗要关严,高大设备、轻型车辆要停在避风场所;
供电、供水、通讯等重要岗位要有专人值班;
检查所有临时设施都是否有可靠的固定;
检查砂袋是否充分且绑紧处于完好状态;
现场临时办公室应加固并用绳索拉紧,以尽量减少损失;砂袋应堆放在现场办公室四周,特别是低洼处;
检查并确保电源控制箱能防水、抗风;
三号风球或三号暴雨时的行动
中断一切户外生产、维修活动;
切断非重要场所的水、电(如室外作业点等处);
派专业人员监视重点场所、设备;
重要岗位的人员要在现场且保持联系方式畅通;
车辆或施工机械应停放在开阔场地,避免从高处刮起的飞行物落下损坏;
砂袋应堆垒在一起,阻止雨水进入;
总电源处安排人员值班,需要切断时,可以立即切断总电源。
九号、十号风球时的行动
工地进入应急待命状态。所有施工人员和车辆禁止户外行动,人员必须在安全的地方原地待命。
台风、暴雨后的行动
开始起动排水泵;
彻底检查施工区域的机械、永久性或临时性建筑、材料、设备等的损失程度,情况严重的要用摄像、照片等形式予以记录,收集有关资料,进行统计、评估;
部分完工的工程应彻底检查是否偏移,如有偏移则应记录并及时进行修偏;
检查所有电气设备损坏情况(位移或雨水浸泡等),在通电之前应彻底检查;
在工作重新启动前,应拆除所有防台风的临时支撑或绳索;
对台风、暴雨期间发生的特殊事件要加以分析,吸取教训。
7) 台风经过时的注意事项(8、9、10号风球)
综合管理部设专人收听电台、收看电视进行监视;
任何人不得单独行动;
保持集中在一起,不得分散;
不站在门、窗的附近;
不准触摸落地电线;
不外出,以免被台风掀起的高速飞行物伤害;
台风中断时,除非绝对必要,否则要尽量避免外出,因为台风经常突发(在一分钟内就能重新活动)。需特别注意的是:台风中心可能在同一地点反复经过几次。
