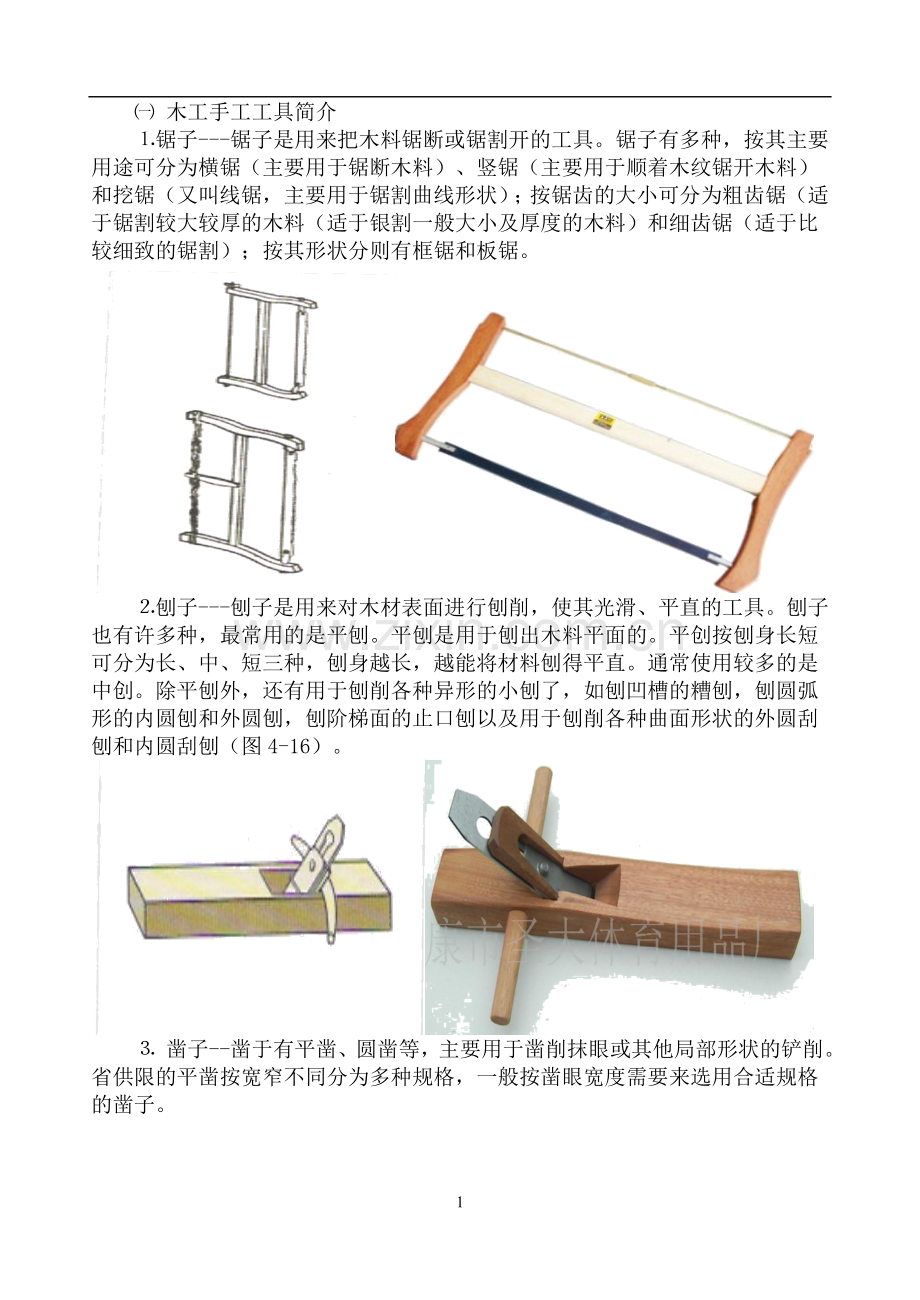

木工手工工具简介 锯子-锯子是用来把木料锯断或锯割开的工具。锯子有多种，按其主要用途可分为横锯（主要用于锯断木料）、竖锯（主要用于顺着木纹锯开木料）和挖锯（又叫线锯，主要用于锯割曲线形状）；按锯齿的大小可分为粗齿锯（适于锯割较大较厚的木料（适于银割一般大小及厚度的木料）和细齿锯（适于比较细致的锯割）；按其形状分则有框锯和板锯。 刨子-刨子是用来对木材表面进行刨削，使其光滑、平直的工具。刨子也有许多种，最常用的是平刨。平刨是用于刨出木料平面的。平创按刨身长短可分为长、中、短三种，刨身越长，越能将材料刨得平直。通常使用较多的是中创。除平刨外，还有用于刨削各种异形的小刨了，如刨凹槽的糟刨，刨圆弧形的内圆刨和外圆刨，刨阶梯面的止口刨以及用于刨削各种曲面形状的外圆刮刨和内圆刮刨（图4-16）。 凿子-凿于有平凿、圆凿等，主要用于凿削抹眼或其他局部形状的铲削。省供限的平凿按宽窄不同分为多种规格，一般按凿眼宽度需要来选用合适规格的凿子。 其他工具-斧头用来砍削木料，在需要去掉较多的毛料时使用。钻子用来钻孔。常用的钻子有牵钻和弓摇钻两种。弓摇钻适用于钻较大的孔。两种钻子都可以通过更换钻头来改变钻孔大小。木料钻孔也可以使用手电钻和台钻床。 木工通常使用羊角锤作敲击工具，羊角锤又可用来拔钉。通常用钉冲将钉子冲入木料中。木工使用的量具主要是钢卷尺、直尺、直角尺等。划线工具有木工铅笔、木工圆规、画线规、墨斗等（图4-17）。二、钳工机械加工工具及设备 钳工手工工具及量具 常用的画线工具及其用法（图4-20） 画针。画针用中4mm-6 mm的钢丝制成，尖端磨锐淬火。画针的使用方法是将画针倾斜2025，尖端紧靠尺端面，均匀用力，一次画准。 画规。画规在画线工作中用途很多，可画圆或圆弧、等分角及取尺寸等。钳工用的画规有普通画规和弹簧画规，常用的是普通画规。画规用中碳钢或工具钢制成，两脚尖端经过淬火硬化。使用时，作为旋转中心的一脚应加以较大的压力，另一脚以较轻的压力在工件表面上画出圆弧，这样可使中心不滑移。 样冲。样冲由工具钢制成，并经淬火硬化。一般画线后要用样冲在线条上冲出小而均匀的冲眼，便于观察。钻孔或画圆弧时也用样冲冲出圆心，便于钻头或画规尖对难圆心。 直角尺。直角尺是用中碳钢制成的，两条直边之间具有较准确的90角。直角尺是常用的测量工具，画线时用作画垂直线或平行线的导向工具，也可用来找正工件在平台上的垂直位置。手锯（钢锯）的使用方法 锯条的安装：锯条要装得平正，没有扭曲，松紧也要适宜，否则会造成锯条折断、据经不直、一般用手拨动锯条感觉硬实即可、如果锯缝超过银弓高度时、可将锯条与锯弓成90安装（图 4-21）。 锯割时的握锯与站姿右手握紧银柄，左手轻扶锯弓前端、据割时右手主要起控制锯弓运动的作用，左手配合右手扶稳锯弓，轻施压力，起辅助作用，推据是工作行程双手应对锯弓施以压力，回锯是非工作行程。不施压力（图4-22）。站姿是错别时站立的姿势。据割时，操作者站在台虎钳纵向中心线左侧，身体偏转约45，左脚向前跨小半步，重心偏于右脚，两脚自然站稳，视线落在工件的锯割线上（图4-23）。 起锯-起据是锯割的开始，起锯的好坏直接影响锯割质量。起锯时，锯条与工件表面的角度要小，以不超过15为宜。如果角度太大锯齿易被工件棱边卡住。起据时的压力也要小，速度要稍慢。往复行程要短。为了起据平稳和准确左手拇指尖可平放在待银线边上、指甲松靠在锯齿以上光滑部分，以引导锯条切入。 推锯-推据时锯弓的运动方式有两种：一种是直线运动，适用于锯缝底面要求为平直的说或薄壁的工件；另一种是锯弓可上下摆动，这样、可减少切削阻力，提高锯割效率，适用于厚壁的工件。 收锯-收能是银割的结束、工件将要锯断时，应注意收锯，此时用力要小、速度放慢，用左手扶住即将据下的部分、直到锯断。 手锤与錾子及其基本用法 手锤。手锤又叫榔头，是常用的敲击工具，由锤体和锤把组成。锤作用碳素工具钢制成并经淬火处理，锤把用硬而不脆的木料做成。其规格用锤体重量大小来表示，如0.25 kg、0.5 kg、1 kg等 錾子。錾子用碳素工具钢制成，其切削部分磨成刀刃形状，并经热处理使其达到较高的硬度。有扁錾、尖錾和油槽錾三种：扁錾主要用来錾削平面，去除毛刺和分割板料等；尖錾主要用来錾削沟槽及分割曲线形板料；油槽錾主要用来銮削平面或曲面上的油槽錾削时眼睛应注视工件的錾削部位及錾刃，不可看手锤或錾柄尾端。挥锤时手臂放松，学会使用腕力。錾子与工件之间的夹角要适度，錾子倾斜过大，会使錾削切入过深；倾斜太小不能切入，容易滑脱（图4-26）。 挫刀及其使用 锉刀结构。挫刀由挫身和挫柄的部分组成，各部位名称如下（图4-27）。 锉刀的种类。挫刀按其用途不同，可分为普通钳工挫、整形锉和异形锉三类。普通钳工挫按其断面形状不同，分为平锉 （板挫）、方挫、三角挫、半圆挫和圆挫等五种（图4-28）。异形锉是用来锉削工件特殊表面用的，有刀口挫、扁三角锉、椭圆锉、圆肚锉等（图4-29）。整形挫又叫什锦锉或组挫，因分组配备各种断面形状的小挫而得名，本要用于修整工件上的细小部分，通常以5把、6把、8把、10把或12把为一组台虎钳：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。转盘式的钳体可旋转，使工件旋转到合适的工作位置。 板牙：加工或修正外螺纹的螺纹加工工具。板牙相当于一个具有很高硬度的螺母，螺孔周围制有几个排屑孔，一般在螺孔的两端磨有切削锥 。板牙按外形和用途分为圆板牙、方板牙、六角板牙和管形板牙（见图 板牙的类型）。其中以圆板牙应用最广，规格范围为M 0 .25 M68毫米。当加工出的螺纹中径超出公差时 ，可将板牙上的调节槽切开，以便调节螺纹的中径。板牙可装在板牙扳手中用手工加工螺纹，也可装在板牙架中在机床上使用。板牙加工出的螺纹精度较低，但由于结构简单、使用方便，在单件、小批生产和修配中板牙仍得到广泛应用 。丝锥：制作内镙纹叫攻丝.它的工具叫丝攻。(丝锥)7
