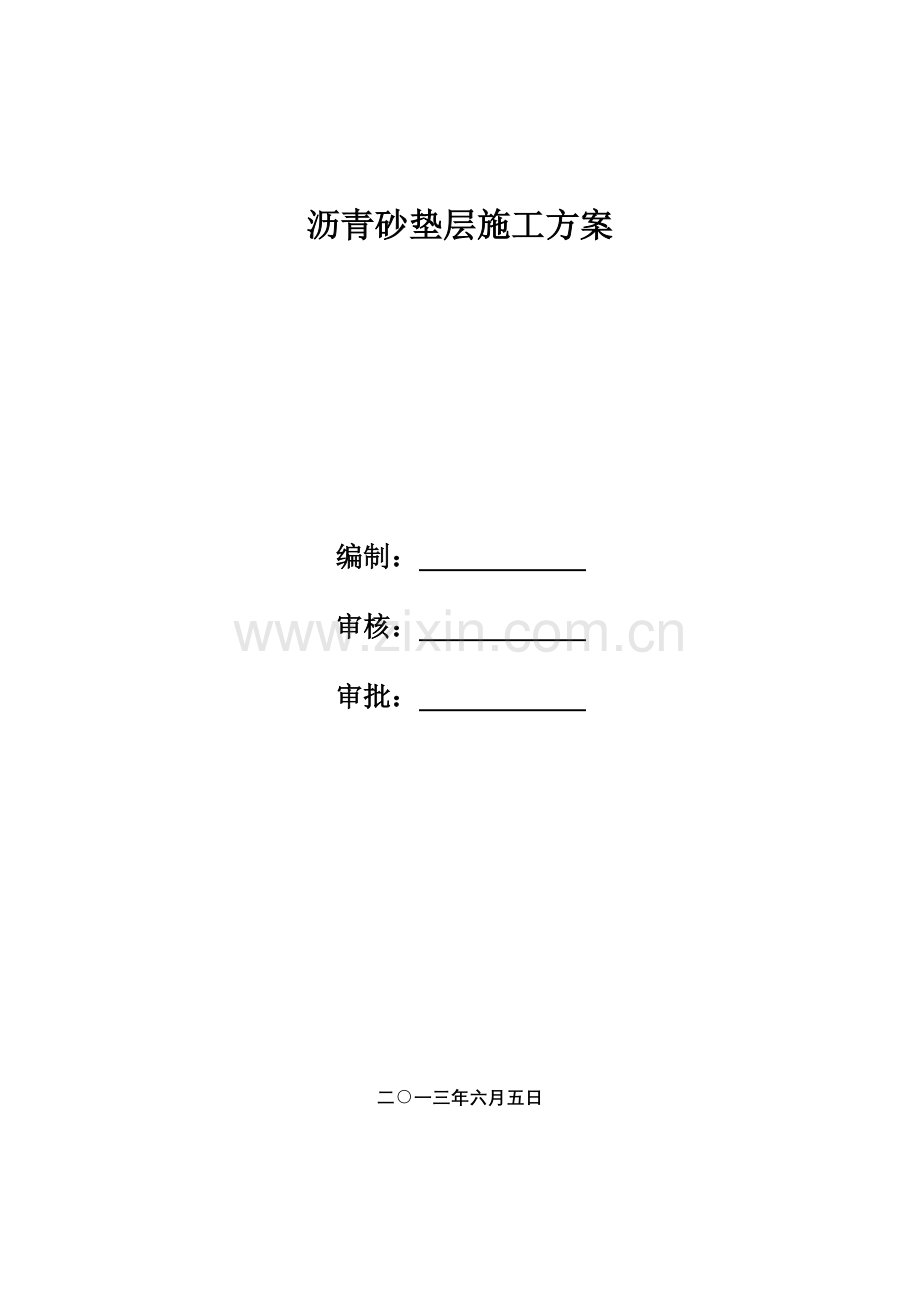

沥青砂垫层施工方案编制： 审核： 审批： 二一三年六月五日沥青砂垫层施工方案一、工程概况本工程为潍坊石大昌盛能源科技有限公司“100万吨/年凝析油深加工”项目灌区基础沥青砂垫层工程，沥青砂垫层是金属油罐的承载接触面，是阻隔砂垫层毛细水上升的重要措施，并且是油罐底不发生电化学腐蚀保护层。施工内容：罐底铺设100mm厚沥青砂垫层。工程量：一期油罐基础沥青砂垫层工程量，铺设面积约15000平方米。二、施工准备及施工组织1、材料准备a、为保证沥青砂垫层沥青质量，对使用的材料要进行详细的市场调查，选择信誉好、质量稳定的产品，沥青质量应符合GB50494标准。b、砂子是沥青砂浆的骨料，应质地坚硬，多梭角，表面粗糙，并有一定颗粒级配，含泥量不得大于5%，其技术指标符合设计、规范要求及国家标准。2、机具设备准备施工所需机具设备，进场前应进行检修和保养，保证施工中正常运行（见附表：机具设备用表）。3、施工组织本工程作为我项目部的重点项目，配备强劲的技术力量，进行现场管理，保质保量完成任务，确保施工安全。三、施工方法油罐基础为一层100mm厚沥青砂垫层，它的作用是受压和调整荷载，以及隔绝基础渗水和油罐底防腐，因此当油罐体组装完后，沥青砂垫层的变形已趋于稳定。根据施工进展，当罐室内模板支架拆除施工完成后，清洗混凝土底板基础，直至砼表面洁净，然后，做垫层控制垫块，并进行现场拌制沥青砂，必须拌合均匀，再进行摊铺，并碾压密实。依据设计图纸要求，沥青砂垫层技术指标：（1）沥青采取热拌合。（2）中砂要求干燥，含土量小于5%。（3）沥青砂应边拌边用，分层铺设，采用小型压路机碾压；要求表面平滑，不出现棱坎或局部凹凸不平。砂筛分烘干沥青分号熬制底层砂垫层夯护圈刷冷底子油及热沥青摊 铺 沥 青 砂木 抹 摊 平 初 压热 熔 铁 烫 平小型压路机压实沥青砂垫层施工工艺流程图1、冷底子油的调制及护圈内壁的涂刷沥青冷底子油用沥青砂同种类沥青，配制方法如下：取定量的沥青加热熔化至指定温度（石油沥青为160200）进行脱水，然后将火熄灭，待冷至70时加入溶剂（一般为汽油），其量每次为35公斤，慢慢加入并不停搅拌直到均匀为止，比例一般为：30-40%的沥青， 60-70%的有机溶剂（多用汽油）。配置好的冷底子油应置于密闭的容器中，避免溶剂挥发变稠。工地上使用有时需随拌随用，其经验是：沥青加热130200熔化脱水后，等温度稍降低，先掺入10%的煤油并及时搅拌。因煤油气化温度为150270，故不会冒烟挥损，同时有利于沥青冷却，避免危险。待冷到70时再加入汽油搅拌即成为成品使用。刷涂罐基础护圈内壁时，先将内壁清洗，待干燥后进行涂刷，冷底子油涂刷不宜过厚，但应均匀、全面。待沥青砂浆施工时，再往内壁上浇一层热沥青。2、沥青熬制先将沥青破碎成810cm的小块，然后按重量称取所需用量放入油锅中加热熔化，加热时温度要求均匀，不得有局部过热现象。熬制沥青时应经常搅拌，并用抓扒不断打捞悬浮物，清除其杂质。熬制时应由有经验的、能掌握火候的技工来操作，为不断提供足够的热沥青，熬油锅至少准备23口，以便轮流出油。熬制时的温度控制为：夏季170190，冬季180200，拌合沥青砂浆时不低于160。3、沥青砂浆的配制在钢制炒盘上，先将砂烘干并加热至120140，然后按规定倒入沥青进行干拌，不断翻拌均匀，并继续加热至要求温度为止。配制时应注意必须将砂烘干，试验证明，未经烘干或不彻底的砂拌制的砂浆，其抗水系数几乎降低二分之一，强度也会降低。在炒盘上拌制沥青砂浆时应注意火候，温度高时会冒黄烟易起火，并且沥青炭化变质，影响粘结力，还因气味呛人亦无法翻拌操作。如温度过低则无法拌合均匀。总之，各种温度都要适当，并仔细翻拌直到砂子被沥青包裹均匀为止。气温在5以上时，沥青砂浆拌合与压实的施工控制温度情况如下：材料拌合前拌合后碾压前碾压后砂100150150170150不低于60沥青180200150170气温在-105时，沥青砂浆拌合与压实的施工控制温度情况如下：拌制时温度控制在160180，压实时温度控制在110130，压实完毕温度不低于40。4、沥青砂浆的摊铺、初压及烫平油罐沥青砂垫层应分层、分段进行施工，其方法是：（1）100厚的垫层分为50厚一层，每层分为若干个扇形，上下层错开50cm。（2）每个扇形用木枋隔离出边界，木枋厚度为整个砂浆垫层的二分之一。（3）沥青砂摊铺系数是压实厚度的1.30-1.60倍，摊铺好砂浆后，先用木抹初压，然后用小型压路机滚压，直到沥青砂垫层表面光滑、无压痕为止。5、接缝处理由于施工时要用木枋分隔成若干个扇形，以及施工时出现的周期间隔使沥青砂垫层中出现了二种施工缝：冷缝和热缝。处理如下：（1）热缝处理在接缝处浇上一层热沥青，并将铺设的厚度和宽度适当加大，然后用火夯反复夯实，刮去多余的砂浆，最后用烙铁烫平。（2）冷缝处理先将原砂浆垫层表面有污染的面层刮去，然后用温度较高的火烙铁加热，再在上面浇上一层热沥青，然后铺上新拌合的砂浆夯实。（3）沥青砂浆与护圈处的冷缩缝浇上一层热沥青烫平即可。四、保证质量的几项措施1、对沥青的购买、存放、领用都应有严格的制度，以免混用、错用。2、沥青熬制时，每熬制67锅，清锅一次，将焦状物质全部清除。五、安全技术管理措施 5.1安全生产目标认真贯彻“安全生产、预防为主”的方针，建立以项目经理为首的安全保证体系，制定严格的施工现场安全管理制度、安全操作规程和各项安全生产措施。实现安全为了生产，生产必须安全的目的。安全施工目标如下：杜绝重大安全伤亡事故，轻伤事故的频率控制在1.5以内。施工过程中做到无伤亡、无火灾、无中毒、无坍塌、无物体坠落和无机械安全事故。5.2安全生产管理体系为了达到安全生产目标，我们结合工程实际，建立健安全保障体系和安全责任制，牢固树立“安全第一，预防为主”的思想，坚持实行标准化管理。项目经理部、施工队设专职安全人员，班组设兼职安全员。各项经济承包明确的安全指标和包括奖惩办法在内的保证措施，签证各级安全责任制，建立完整的安全保证体系。5.3安全施工管理制度5.3.1安全教育制：施工人员进入现场，首先进行安全意识教育，施工过程中坚持经常的安全教育和检查评比活动。5.3.2安全技术交底：根据安全措施要求和现场实际情况，各级管理人员需亲自逐级进行书面交底。5.3.3班前检查制度：区域现场责任工长和专业监理工程师必须督促与检查施工方、专业分公司对安全防护措施是否进行了检查。5.3.4定期检查与隐患整改制度，对查出的安全隐患必须定措施、定时间、定人员整改，并作好安全隐患整改消项记录。5.3.5持证上岗制：特殊工种必须持有上岗操作证，严禁无证操作。5.3.6施工现场有安全标语，危险区设安全警示标志。施工区用围墙封闭，施工人员挂牌出入，禁止无关人员随便出入。5.4安全管理工作5.4.1组织设计和施工技术措施规定的有关安全措施施工，在施工过程中对薄弱部位、环节要予以重点控制；5.4.2防护设备的变动必须经项目经理部安全监督部批准，变动后要有相应有效的措施，作业完后按原标准恢复，所有书面资料由经理部安全监督部保管；5.4.3分析安全难点，确定安全管理难点，在每个大的施工阶段开始之前，分析该阶段的施工条件、施工特点、施工方法，预测施工安全难点和事故隐患，确定管理点和预控制措施。5.5消防措施为加强对施工现场易燃物品的防火管理，保障施工生产和人民财产的安全，根据中华人民共和国消防法，对合现场情况，制定如下消防措施：5.5.1设有防火领导小组及义务消防员名单，设防火管理网络。5.5.2施工现场发现火警或火灾，立即向公安消防部门报告，并组织力量抢救。施工现场安排力量强值班巡逻，夜间有照明设备，消防车道的宽度为4.0m，保证共畅通无阻。5.5.3加强施工现场用电管理，防止发生电气火灾。定期开防火和消防例会，做防火工作检查活动且做记录。5.5.4定期对义务消防人员进行防火常识教育和灭火演练，做到一旦发生火灾，会报警、会扑救，把火灾发生的损失降到最低限度。5.5.5现场设有消防措施、制度和灭火器材，作业层面及易燃、易燃场所设灭火设备和器材。5.6安全生产应急预案措施5.6.1根据本工程的设计特点和现场实际情况，项目部应建立健全各类安全生产应急预案措施，确保安全生产，将一切可能发生的安全事故因素降低到最低点。5.6.2应急救援的基本任务：控制危险源。及时控制造成事故的危险源，是应急救援工作的首要任务。抢救受害人员。抢救受害人员是应急救援的重要任务。指导员工防护，组织现场人员撤离。做好现场清除，消除危害后果。5.6.3公司应急准备和响应领导小组全面负责应急准备和响应的管理，项目部应建立工地救治应急响应组，负责本辖区内紧急情况的自救。项目经理任工地救治应急响应组的负责人。5.6.4工地救治应急响应组在接到事故报警后，应迅速组织应急救援人员，赶赴现场，在做好自身防护的基础上，快速实施救援，控制事故发展，并将伤员救出危险区域和组织群众撤离、疏散，做好油品、化学品、有害气体的清除工作。5.6.5若发生重大安全事故，项目负责人应及时向有关部门报告（企业主管部门，行业安全管理部门，当地劳动、检察等部门），与此同时，按下述程序处理：抢救伤员，排除险情，保护现场组织调查组，开展事故调查现场勘察、拍照、测绘做出笔录分析事故原因，确定事故性质，提出防止事故发生措施写出事故调查报告，报有关部门批准按“三不放过”的原则进行事故处理，由当地劳动部门结案，并呈报上级管理部门。5.6.6布置安全警戒，保证现场井然有序；保证现场及场区道路畅通；加强保卫工作，禁止无关人员、车辆通行。5.6.7当事故范围较大、施工现场自救不能完全控制事态发展时，除按规定报告外，应及时向外部临近组织、火警和急救中心报告，请求增援。
