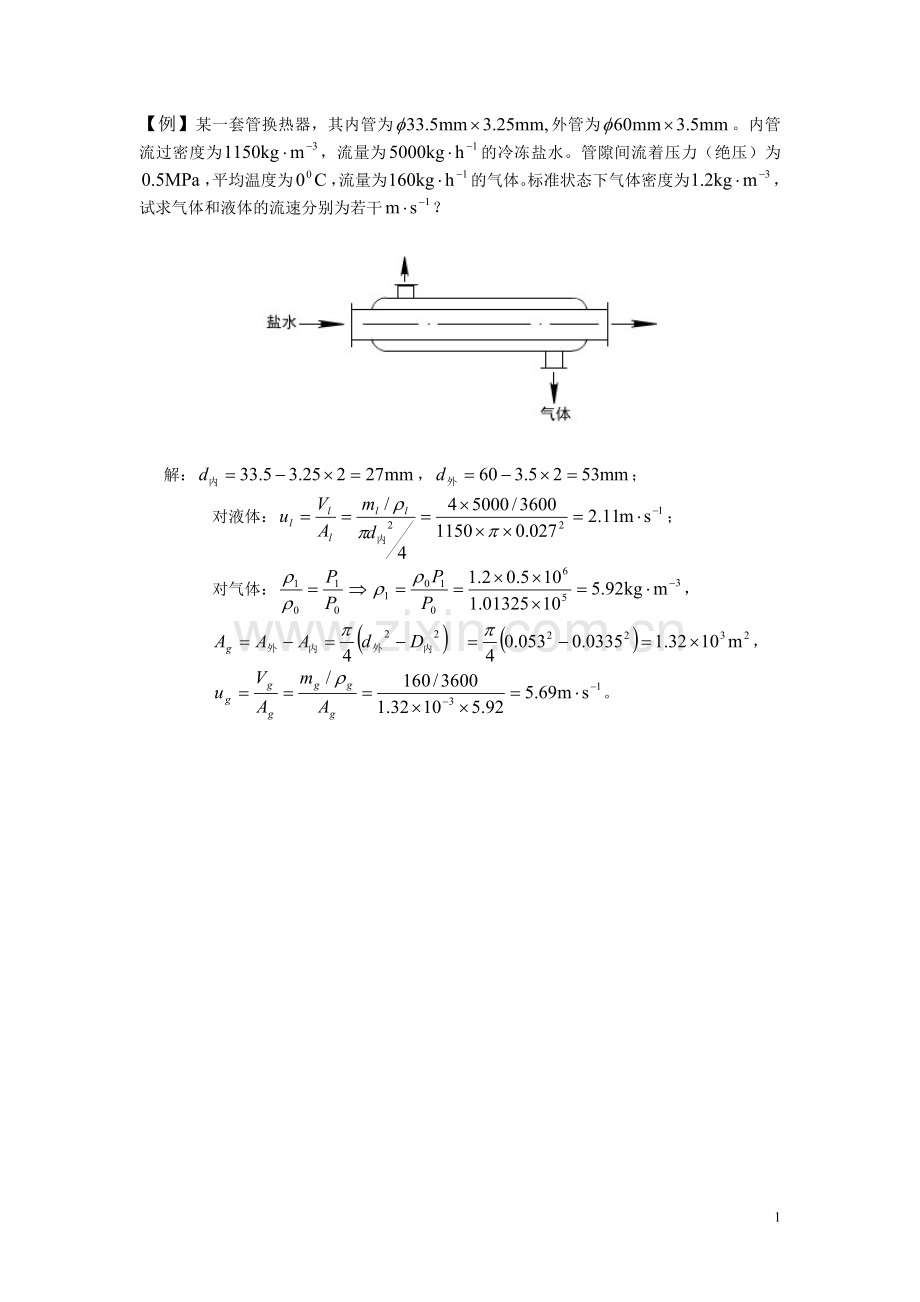

流体流动习题.doc_第1页
第1页 / 共9页

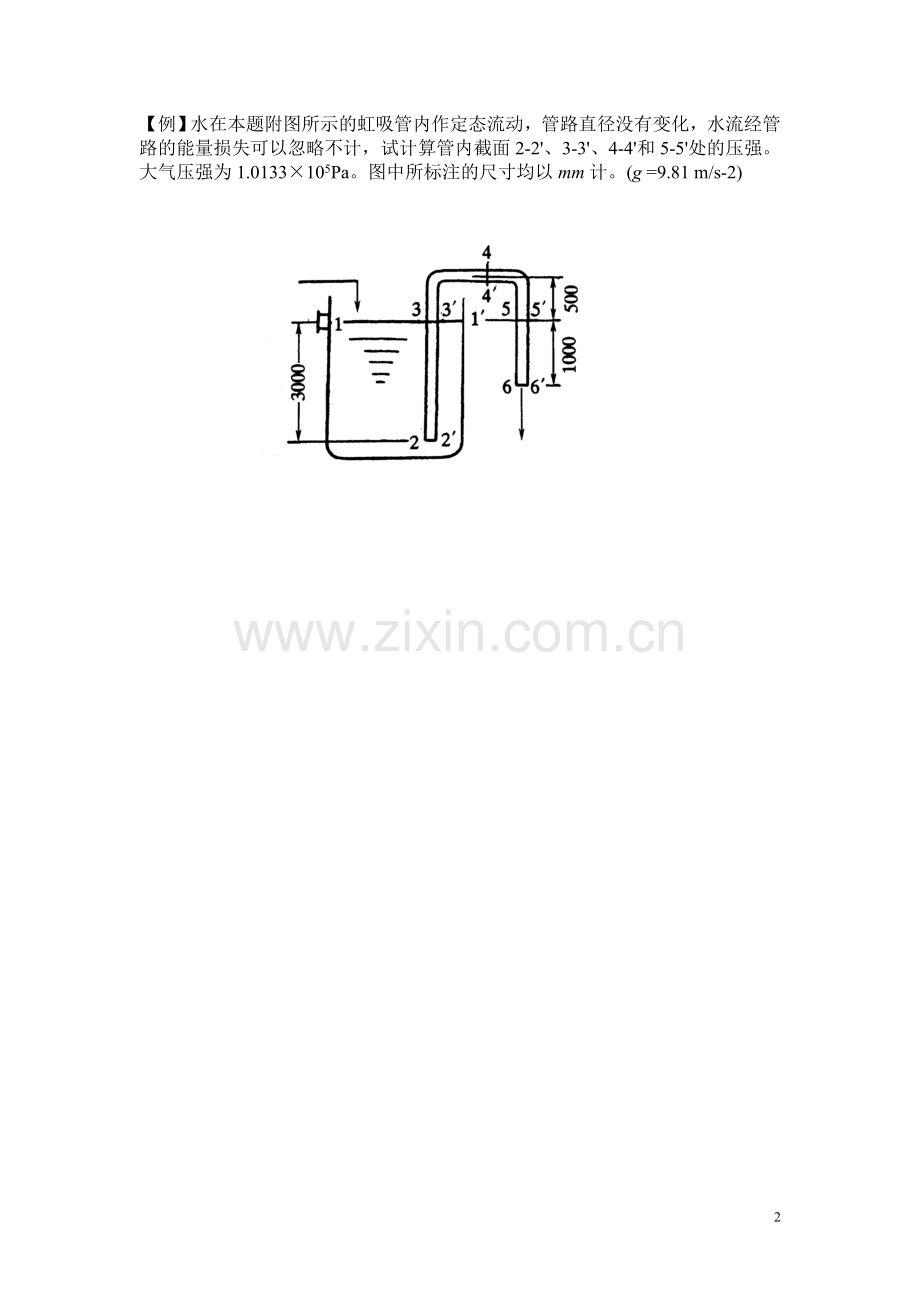

流体流动习题.doc_第2页
第2页 / 共9页


点击查看更多>>
资源描述
【例】某一套管换热器,其内管为外管为。内管流过密度为,流量为的冷冻盐水。管隙间流着压力(绝压)为,平均温度为,流量为的气体。标准状态下气体密度为,试求气体和液体的流速分别为若干? 解:,; 对液体:; 对气体:, , 。 【例】水在本题附图所示的虹吸管内作定态流动,管路直径没有变化,水流经管路的能量损失可以忽略不计,试计算管内截面2-2'、3-3'、4-4'和5-5'处的压强。大气压强为1.0133×105Pa。图中所标注的尺寸均以mm计。(g =9.81 m/s-2) 【例】水在本题附图所示的虹吸管内作定态流动,管路直径没有变化,水流经管路的能量损失可以忽略不计,试计算管内截面2-2'、3-3'、4-4'和5-5'处的压强。大气压强为1.0133×105Pa。图中所标注的尺寸均以mm计。(g =9.81 m/s-2) 解:为计算管内各截面的压强,应首先计算管内水的流速。先在贮槽水面1-1'及管子出口内侧截面6-6'间列柏努利方程式,并以截面6-6'为基准水平面。由于管路的能量损失忽略不计,即=0,故柏努利方程式可写为 式中 Z1=1m Z6=0 p1=0(表压) p6=0(表压) u1≈0 将上列数值代入上式,并简化得 解得 u6=4.43m/s 由于管路直径无变化,则管路各截面积相等。根据连续性方程式知Vs=Au=常数,故管内各截面的流速不变,即 u2=u3=u4=u5=u6=4.43m/s 则 因流动系统的能量损失可忽略不计,故水可视为理想流体,则系统内各截面上流体的总机械能E相等,即 总机械能可以用系统内任何截面去计算,但根据本题条件,以贮槽水面1-1'处的总机械能计算较为简便。现取截面2-2'为基准水平面,则上式中Z=2m,p=101330Pa,u≈0,所以总机械能为 计算各截面的压强时,亦应以截面2-2'为基准水平面,则Z2=0,Z3=3m,Z4=3.5m,Z5=3m。 (1)截面2-2'的压强 (2)截面3-3'的压强 (3)截面4-4'的压强 (4)截面5-5'的压强 从以上结果可以看出,压强不断变化,这是位能与静压强反复转换的结果。 【例】如附图所示,某厂利用喷射泵输送氨。管中稀氨水的质量流量为1×104kg/h,密度为1000kg/m3,入口处的表压为147kPa。管道的内径为53mm,喷嘴出口处内径为13mm,喷嘴能量损失可忽略不计,试求喷嘴出口处的压力。 【例】如附图所示,某厂利用喷射泵输送氨。管中稀氨水的质量流量为1×104kg/h,密度为1000kg/m3,入口处的表压为147kPa。管道的内径为53mm,喷嘴出口处内径为13mm,喷嘴能量损失可忽略不计,试求喷嘴出口处的压力。 解:取稀氨水入口为1-1′截面,喷嘴出口为2-2′截面,管中心线为基准水平面。在1-1′和2-2′截面间列柏努利方程 其中: z1=0; p1=147×103 Pa(表压); m/s z2=0;喷嘴出口速度u2可直接计算或由连续性方程计算 m/s We=0; ΣWf=0 将以上各值代入上式 解得 p2=-71.45 kPa (表压) 即喷嘴出口处的真空度为71.45kPa。 喷射泵是利用流体流动时静压能与动能的转换原理进行吸、送流体的设备。当一种流体经过喷嘴时,由于喷嘴的截面积比管道的截面积小得多,流体流过喷嘴时速度迅速增大,使该处的静压力急速减小,造成真空,从而可将支管中的另一种流体吸入,二者混合后在扩大管中速度逐渐降低,压力随之升高,最后将混合流体送出。 【例】 料液自高位槽流入精馏塔,如附图所示。塔内压强为1.96×104Pa(表压),输送管道为φ36×2mm无缝钢管,管长8m。管路中装有90°标准弯头两个,180°回弯头一个,球心阀(全开)一个。为使料液以3m3/h的流量流入塔中,问高位槽应安置多高?(即位差Z应为多少米)。料液在操作温度下的物性:密度ρ=861kg/m3;粘度μ=0.643×10-3Pa·s。 【例】 料液自高位槽流入精馏塔,如附图所示。塔内压强为1.96×104Pa(表压),输送管道为φ36×2mm无缝钢管,管长8m。管路中装有90°标准弯头两个,180°回弯头一个,球心阀(全开)一个。为使料液以3m3/h的流量流入塔中,问高位槽应安置多高?(即位差Z应为多少米)。料液在操作温度下的物性:密度ρ=861kg/m3;粘度μ=0.643×10-3Pa·s。 解:取管出口处的水平面作为基准面。在高位槽液面1-1与管出口截面2-2间列柏努利方程 式中 Z1=Z Z2=0 p1=0(表压) u1≈0 p2=1.96×104Pa 阻力损失 取管壁绝对粗糙度ε=0.3mm,则: 由图1-23查得λ=0.039 局部阻力系数由表1-4查得为 进口突然缩小(入管口) ζ=0.5 90°标准弯头 ζ=0.75 180°回弯头 ζ=1.5 球心阀(全开) ζ=6.4 故 =10.6J/kg 所求位差 截面2-2也可取在管出口外端,此时料液流入塔内,速度u2为零。但局部阻力应计入突然扩大(流入大容器的出口)损失ζ=1,故两种计算方法结果相同。 9
