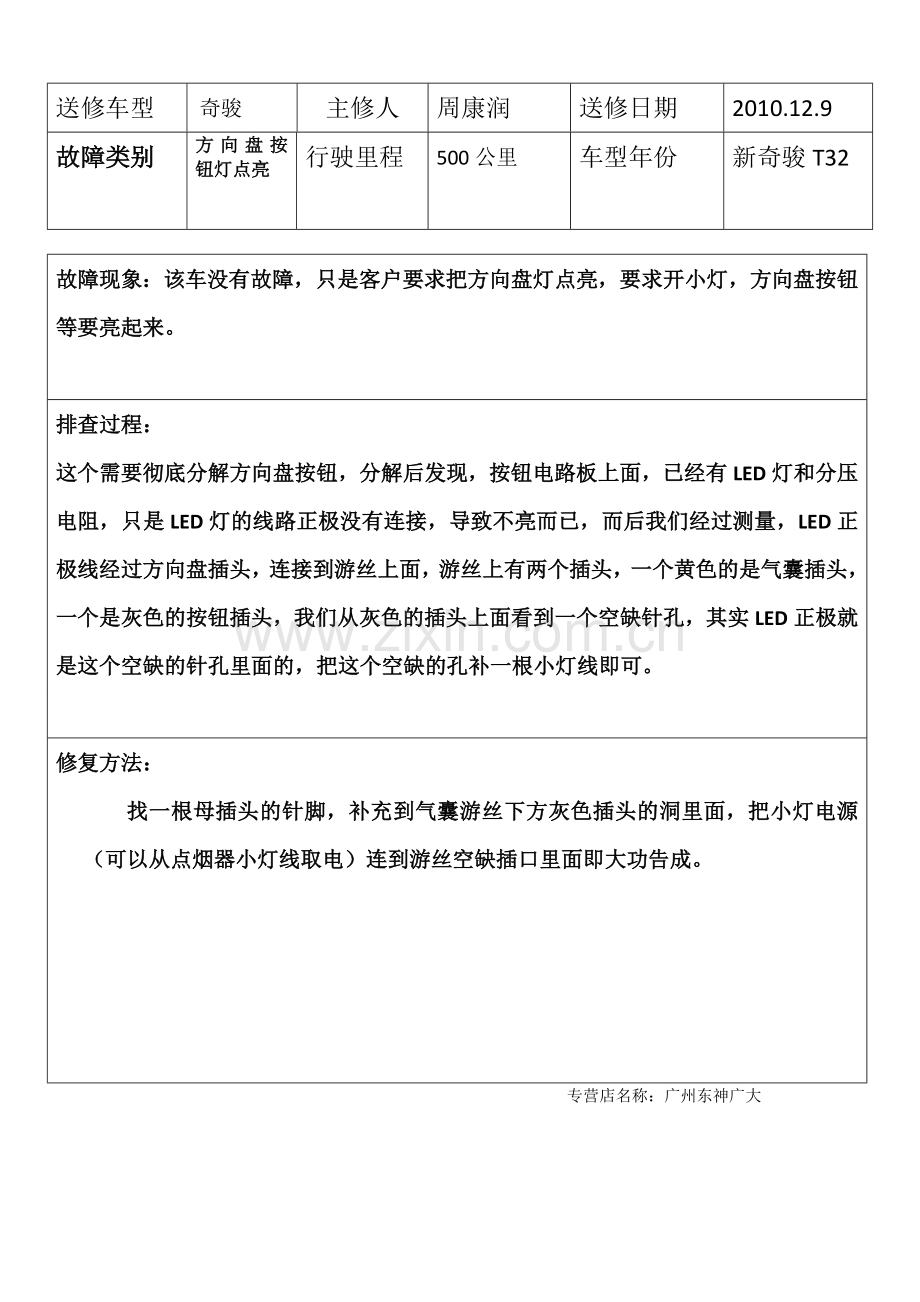

奇骏方向盘按钮灯连接方法.doc

送修车型
奇骏
主修人
周康润
送修日期
2010.12.9
故障类别
方向盘按钮灯点亮

行驶里程
500公里
车型年份
新奇骏T32

故障现象：该车没有故障，只是客户要求把方向盘灯点亮，要求开小灯，方向盘按钮等要亮起来。

排查过程：
这个需要彻底分解方向盘按钮，分解后发现，按钮电路板上面，已经有LED灯和分压电阻，只是LED灯的线路正极没有连接，导致不亮而已，而后我们经过测量，LED正极线经过方向盘插头，连接到游丝上面，游丝上有两个插头，一个黄色的是气囊插头，一个是灰色的按钮插头，我们从灰色的插头上面看到一个空缺针孔，其实LED正极就是这个空缺的针孔里面的，把这个空缺的孔补一根小灯线即可。

修复方法：
找一根母插头的针脚，补充到气囊游丝下方灰色插头的洞里面，把小灯电源（可以从点烟器小灯线取电）连到游丝空缺插口里面即大功告成。
专营店名称：广州东神广大

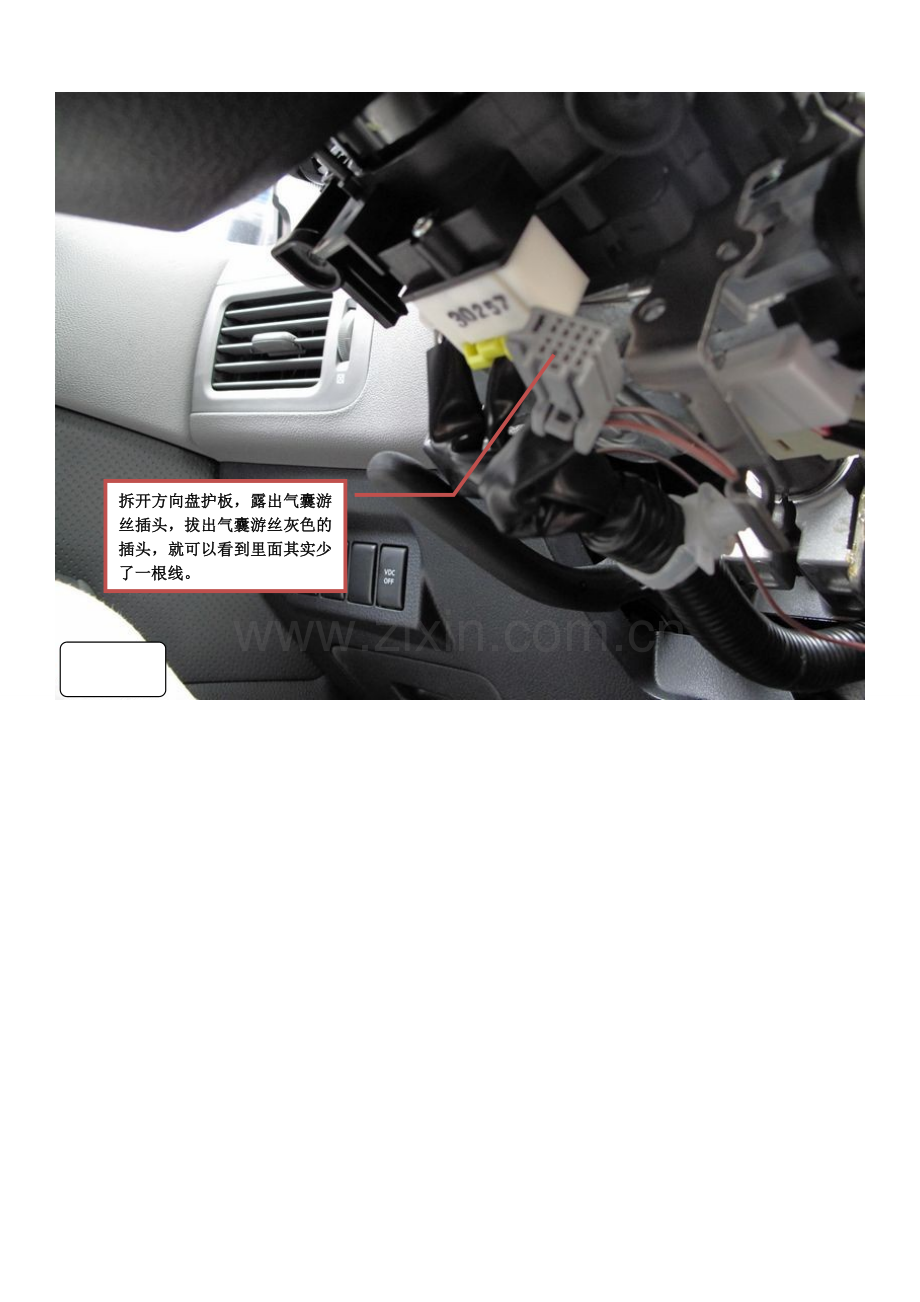

拆开方向盘护板，露出气囊游丝插头，拔出气囊游丝灰色的插头，就可以看到里面其实少了一根线。

找一根母插头，补进去，这种插头可以到旧线速上面拆，目的是把小灯的电源引入方向盘按钮LED

这个就是从点烟器的照明灯拔下来的插头，里面就有小灯电源，连接这里即可。或者其他按钮也有小灯电源，这个接那里没有严格要求。

现在开小灯方向盘按钮就亮起来啦。
